Пристрій для виявлення місцезнаходження пульта дистанційного керування

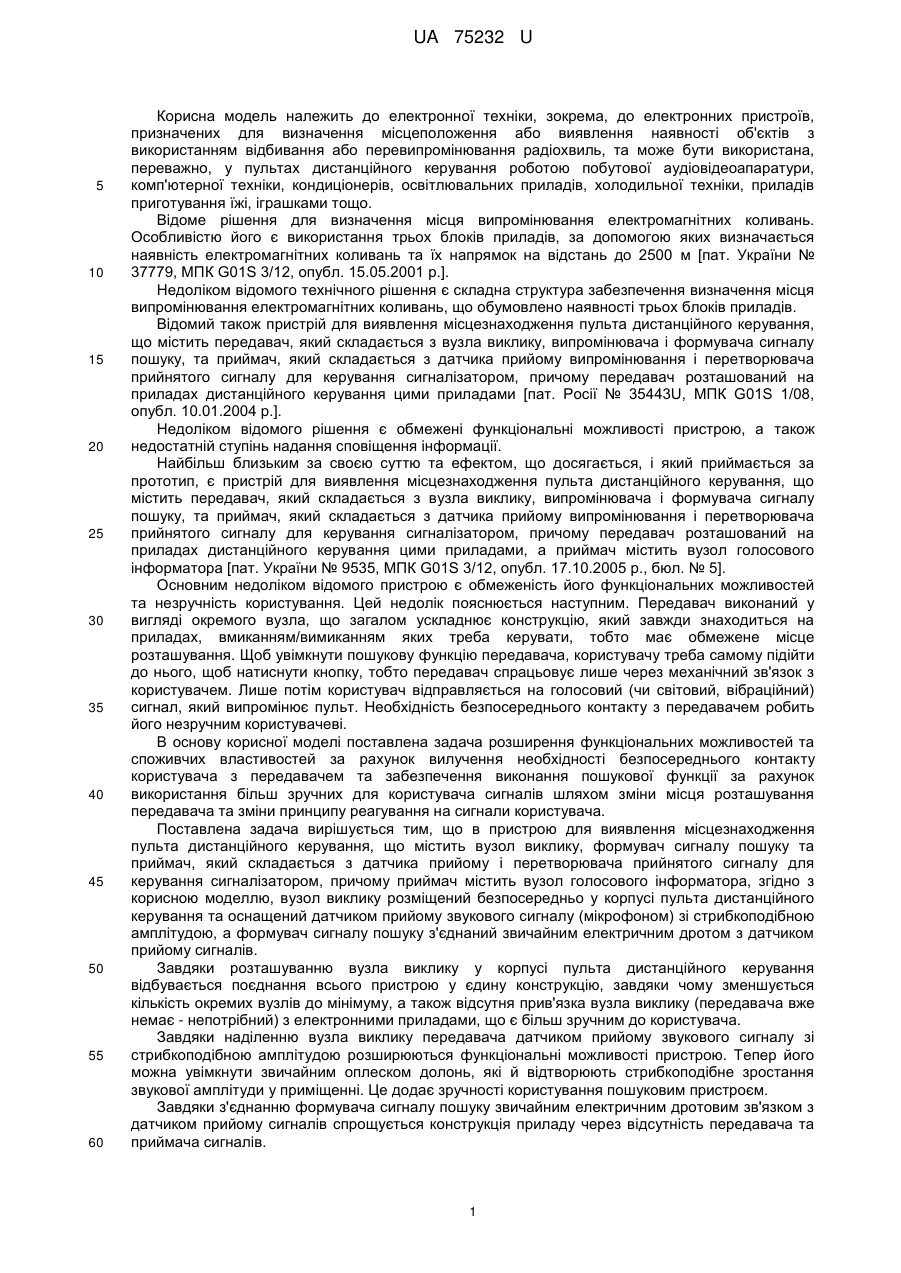

Реферат: UA 75232 U UA 75232 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до електронної техніки, зокрема, до електронних пристроїв, призначених для визначення місцеположення або виявлення наявності об'єктів з використанням відбивання або перевипромінювання радіохвиль, та може бути використана, переважно, у пультах дистанційного керування роботою побутової аудіовідеоапаратури, комп'ютерної техніки, кондиціонерів, освітлювальних приладів, холодильної техніки, приладів приготування їжі, іграшками тощо. Відоме рішення для визначення місця випромінювання електромагнітних коливань. Особливістю його є використання трьох блоків приладів, за допомогою яких визначається наявність електромагнітних коливань та їх напрямок на відстань до 2500 м [пат. України № 37779, МПК G01S 3/12, опубл. 15.05.2001 р.]. Недоліком відомого технічного рішення є складна структура забезпечення визначення місця випромінювання електромагнітних коливань, що обумовлено наявності трьох блоків приладів. Відомий також пристрій для виявлення місцезнаходження пульта дистанційного керування, що містить передавач, який складається з вузла виклику, випромінювача і формувача сигналу пошуку, та приймач, який складається з датчика прийому випромінювання і перетворювача прийнятого сигналу для керування сигналізатором, причому передавач розташований на приладах дистанційного керування цими приладами [пат. Росії № 35443U, МПК G01S 1/08, опубл. 10.01.2004 р.]. Недоліком відомого рішення є обмежені функціональні можливості пристрою, а також недостатній ступінь надання сповіщення інформації. Найбільш близьким за своєю суттю та ефектом, що досягається, і який приймається за прототип, є пристрій для виявлення місцезнаходження пульта дистанційного керування, що містить передавач, який складається з вузла виклику, випромінювача і формувача сигналу пошуку, та приймач, який складається з датчика прийому випромінювання і перетворювача прийнятого сигналу для керування сигналізатором, причому передавач розташований на приладах дистанційного керування цими приладами, а приймач містить вузол голосового інформатора [пат. України № 9535, МПК G01S 3/12, опубл. 17.10.2005 р., бюл. № 5]. Основним недоліком відомого пристрою є обмеженість його функціональних можливостей та незручність користування. Цей недолік пояснюється наступним. Передавач виконаний у вигляді окремого вузла, що загалом ускладнює конструкцію, який завжди знаходиться на приладах, вмиканням/вимиканням яких треба керувати, тобто має обмежене місце розташування. Щоб увімкнути пошукову функцію передавача, користувачу треба самому підійти до нього, щоб натиснути кнопку, тобто передавач спрацьовує лише через механічний зв'язок з користувачем. Лише потім користувач відправляється на голосовий (чи світовий, вібраційний) сигнал, який випромінює пульт. Необхідність безпосереднього контакту з передавачем робить його незручним користувачеві. В основу корисної моделі поставлена задача розширення функціональних можливостей та споживчих властивостей за рахунок вилучення необхідності безпосереднього контакту користувача з передавачем та забезпечення виконання пошукової функції за рахунок використання більш зручних для користувача сигналів шляхом зміни місця розташування передавача та зміни принципу реагування на сигнали користувача. Поставлена задача вирішується тим, що в пристрою для виявлення місцезнаходження пульта дистанційного керування, що містить вузол виклику, формувач сигналу пошуку та приймач, який складається з датчика прийому і перетворювача прийнятого сигналу для керування сигналізатором, причому приймач містить вузол голосового інформатора, згідно з корисною моделлю, вузол виклику розміщений безпосередньо у корпусі пульта дистанційного керування та оснащений датчиком прийому звукового сигналу (мікрофоном) зі стрибкоподібною амплітудою, а формувач сигналу пошуку з'єднаний звичайним електричним дротом з датчиком прийому сигналів. Завдяки розташуванню вузла виклику у корпусі пульта дистанційного керування відбувається поєднання всього пристрою у єдину конструкцію, завдяки чому зменшується кількість окремих вузлів до мінімуму, а також відсутня прив'язка вузла виклику (передавача вже немає - непотрібний) з електронними приладами, що є більш зручним до користувача. Завдяки наділенню вузла виклику передавача датчиком прийому звукового сигналу зі стрибкоподібною амплітудою розширюються функціональні можливості пристрою. Тепер його можна увімкнути звичайним оплескомдолонь, які й відтворюють стрибкоподібне зростання звукової амплітуди у приміщенні. Це додає зручності користування пошуковим пристроєм. Завдяки з'єднанню формувача сигналу пошуку звичайним електричним дротовим зв'язком з датчиком прийому сигналів спрощується конструкція приладу через відсутність передавача та приймача сигналів. 1 UA 75232 U 5 10 15 20 25 30 Суть запропонованого технічного рішення пояснюється спільно з ілюстративним матеріалом, на якому зображена блок-схема запропонованого пристрою для виявлення місцезнаходження пульта дистанційного керування. Пристрій для виявлення місцезнаходження пульта 1 дистанційного керування містить вузол виклику 2, який розташований безпосередньо у корпусі пульта 1 та оснащений датчиком прийому звукового сигналу 3 (мікрофоном) зі стрибкоподібною амплітудою та формувачем сигналу пошуку 4. Пристрій містить також приймач 5, який складається з датчика прийому 6 і перетворювача 7 прийнятого сигналу для керування сигналізатором 8. Приймач 5 містить вузол голосового інформатора 9 і динамік 10. Формувач сигналу пошуку 4 зв'язаний електричним дротом 11 з датчиком прийому 6 сигналів. Пристрій для виявлення місцезнаходження пульта дистанційного керування працює наступним чином. Користувач, заходячи у приміщення, гучно хлопає у долоні, формуючи звуковий сигнал зі стрибкоподібною амплітудою. Цей сигнал сприймає датчик прийому звукового сигналу 3 (мікрофоном), який вмикає формувач сигналу пошуку 5. Останній формує електричний сигнал, який передається за допомогою електричного дроту 11 датчику прийому 6. Далі сигнал потрапляє у перетворювач 7, де перетворюється у сигнал керування і через вузол голосового інформатора 9 озвучується через динамік 10 пульта 1 дистанційного керування (подаються короткі мовні повідомлення, наприклад "я тут"). Суттєва відмінність запропонованого технічного рішення від раніше відомих полягає у зміні конструкції та місцезнаходження передавача сигналів, зокрема, зміни датчика прийому звукового сигналу та безпосереднього зв'язку електричним дротом формувача сигналу пошуку з датчиком прийому. Вказані відмінності, у сукупності, дозволили суттєво спростити як механічну частину пристрою, так й електронну. Жодний з відомих пристроїв аналогічного призначення не можуть володіти вказаними властивостями, оскільки мають у своєму складі передавачі сигналів, виконані у вигляді окремих приладів, які мають бездротовий зв'язок з приймачем сигналів, що ускладнює електронну схему приладу. До технічних переваг запропонованого технічного рішення, у порівнянні з прототипом, можна віднести розширення функціональних можливостей та споживчих властивостей внаслідок зміни конструкції пристрою. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Пристрій для виявлення місцезнаходження пульта дистанційного керування, що містить вузол виклику, формувач сигналу пошуку та приймач, який складається з датчика прийому і перетворювача прийнятого сигналу для керування сигналізатором, причому приймач містить вузол голосового інформатора, який відрізняється тим, що вузол виклику розміщений безпосередньо у корпусі пульта дистанційного керування та оснащений датчиком прийому звукового сигналу (мікрофоном) зі стрибкоподібною амплітудою, а формувач сигналу пошуку з'єднаний звичайним електричним дротом з датчиком прийому сигналів. 2 UA 75232 U Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
