Гвинтовий еластичний конвеєр

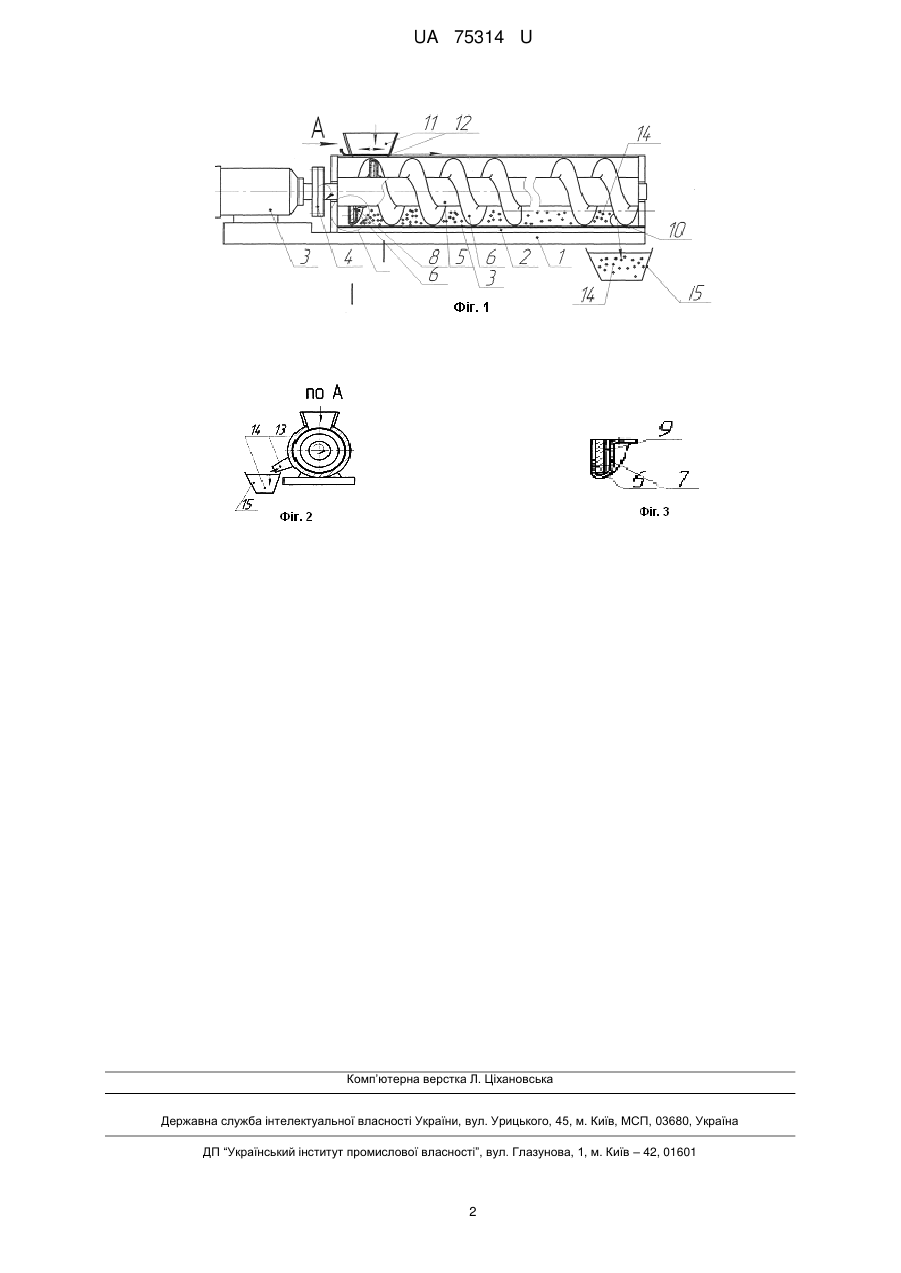

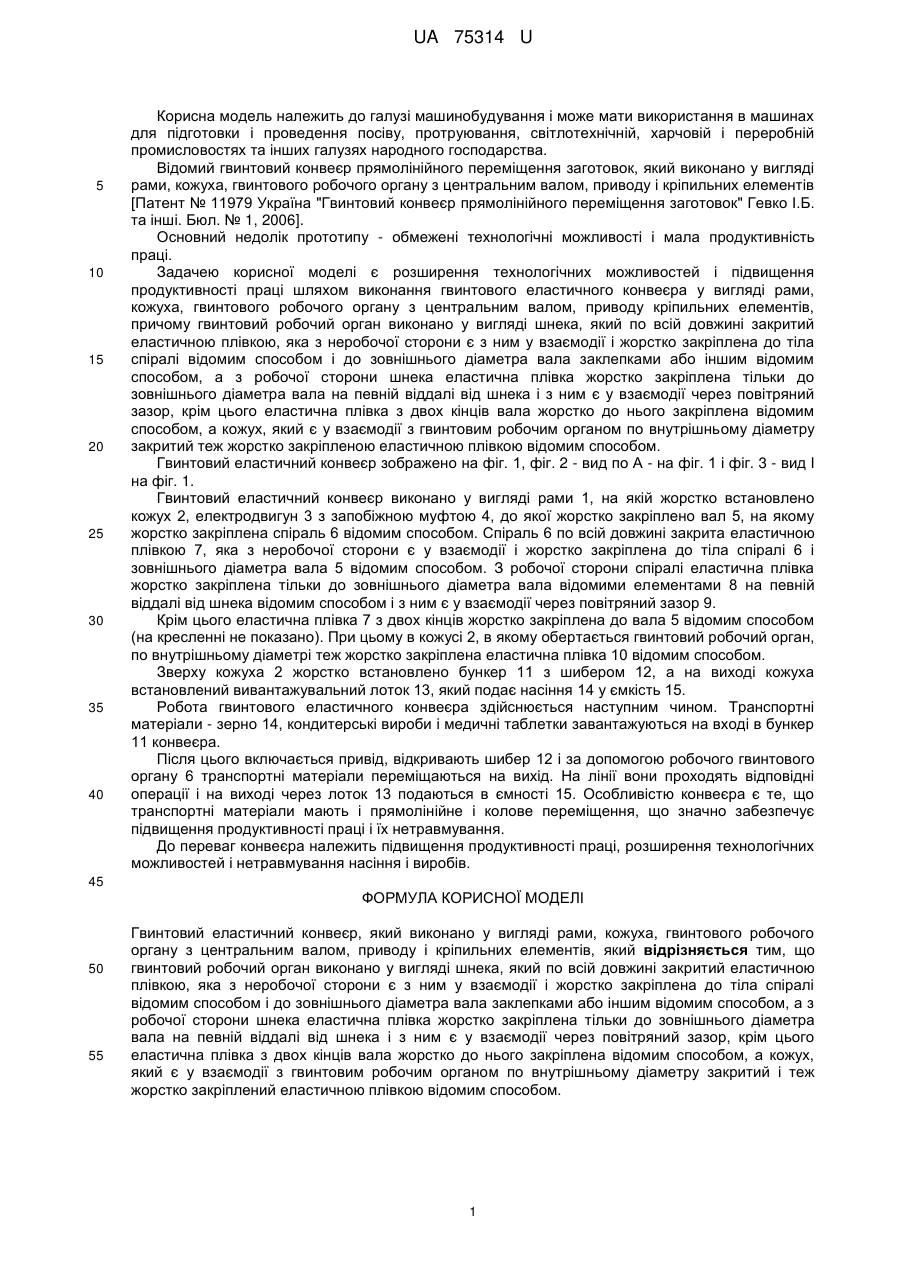

Реферат: Гвинтовий еластичний конвеєр, який виконано у вигляді рами, кожуха, гвинтового робочого органу з центральним валом, приводу і кріпильних елементів, причому гвинтовий робочий орган виконано у вигляді шнека, який по всій довжині закритий еластичною плівкою, яка з неробочої сторони є з ним у взаємодії і жорстко закріплена до тіла спіралі відомим способом і до зовнішнього діаметра вала заклепками або іншим відомим способом, а з робочої сторони шнека еластична плівка жорстко закріплена тільки до зовнішнього діаметра вала на певній віддалі від шнека і з ним є у взаємодії через повітряний зазор, крім цього еластична плівка з двох кінців вала жорстко до нього закріплена відомим способом, а кожух, який є у взаємодії з гвинтовим робочим органом по внутрішньому діаметру закритий і теж жорстко закріплений еластичною плівкою відомим способом. UA 75314 U (12) UA 75314 U UA 75314 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі машинобудування і може мати використання в машинах для підготовки і проведення посіву, протруювання, світлотехнічній, харчовій і переробній промисловостях та інших галузях народного господарства. Відомий гвинтовий конвеєр прямолінійного переміщення заготовок, який виконано у вигляді рами, кожуха, гвинтового робочого органу з центральним валом, приводу і кріпильних елементів [Патент № 11979 Україна "Гвинтовий конвеєр прямолінійного переміщення заготовок" Гевко І.Б. та інші. Бюл. № 1, 2006]. Основний недолік прототипу - обмежені технологічні можливості і мала продуктивність праці. Задачею корисної моделі є розширення технологічних можливостей і підвищення продуктивності праці шляхом виконання гвинтового еластичного конвеєра у вигляді рами, кожуха, гвинтового робочого органу з центральним валом, приводу кріпильних елементів, причому гвинтовий робочий орган виконано у вигляді шнека, який по всій довжині закритий еластичною плівкою, яка з неробочої сторони є з ним у взаємодії і жорстко закріплена до тіла спіралі відомим способом і до зовнішнього діаметра вала заклепками або іншим відомим способом, а з робочої сторони шнека еластична плівка жорстко закріплена тільки до зовнішнього діаметра вала на певній віддалі від шнека і з ним є у взаємодії через повітряний зазор, крім цього еластична плівка з двох кінців вала жорстко до нього закріплена відомим способом, а кожух, який є у взаємодії з гвинтовим робочим органом по внутрішньому діаметру закритий теж жорстко закріпленою еластичною плівкою відомим способом. Гвинтовий еластичний конвеєр зображено на фіг. 1, фіг. 2 - вид по А - на фіг. 1 і фіг. 3 - вид І на фіг. 1. Гвинтовий еластичний конвеєр виконано у вигляді рами 1, на якій жорстко встановлено кожух 2, електродвигун 3 з запобіжною муфтою 4, до якої жорстко закріплено вал 5, на якому жорстко закріплена спіраль 6 відомим способом. Спіраль 6 по всій довжині закрита еластичною плівкою 7, яка з неробочої сторони є у взаємодії і жорстко закріплена до тіла спіралі 6 і зовнішнього діаметра вала 5 відомим способом. З робочої сторони спіралі еластична плівка жорстко закріплена тільки до зовнішнього діаметра вала відомими елементами 8 на певній віддалі від шнека відомим способом і з ним є у взаємодії через повітряний зазор 9. Крім цього еластична плівка 7 з двох кінців жорстко закріплена до вала 5 відомим способом (на кресленні не показано). При цьому в кожусі 2, в якому обертається гвинтовий робочий орган, по внутрішньому діаметрі теж жорстко закріплена еластична плівка 10 відомим способом. Зверху кожуха 2 жорстко встановлено бункер 11 з шибером 12, а на виході кожуха встановлений вивантажувальний лоток 13, який подає насіння 14 у ємкість 15. Робота гвинтового еластичного конвеєра здійснюється наступним чином. Транспортні матеріали - зерно 14, кондитерські вироби і медичні таблетки завантажуються на вході в бункер 11 конвеєра. Після цього включається привід, відкривають шибер 12 і за допомогою робочого гвинтового органу 6 транспортні матеріали переміщаються на вихід. На лінії вони проходять відповідні операції і на виході через лоток 13 подаються в ємності 15. Особливістю конвеєра є те, що транспортні матеріали мають і прямолінійне і колове переміщення, що значно забезпечує підвищення продуктивності праці і їх нетравмування. До переваг конвеєра належить підвищення продуктивності праці, розширення технологічних можливостей і нетравмування насіння і виробів. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Гвинтовий еластичний конвеєр, який виконано у вигляді рами, кожуха, гвинтового робочого органу з центральним валом, приводу і кріпильних елементів, який відрізняється тим, що гвинтовий робочий орган виконано у вигляді шнека, який по всій довжині закритий еластичною плівкою, яка з неробочої сторони є з ним у взаємодії і жорстко закріплена до тіла спіралі відомим способом і до зовнішнього діаметра вала заклепками або іншим відомим способом, а з робочої сторони шнека еластична плівка жорстко закріплена тільки до зовнішнього діаметра вала на певній віддалі від шнека і з ним є у взаємодії через повітряний зазор, крім цього еластична плівка з двох кінців вала жорстко до нього закріплена відомим способом, а кожух, який є у взаємодії з гвинтовим робочим органом по внутрішньому діаметру закритий і теж жорстко закріплений еластичною плівкою відомим способом. 1 UA 75314 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
