Літотриптор

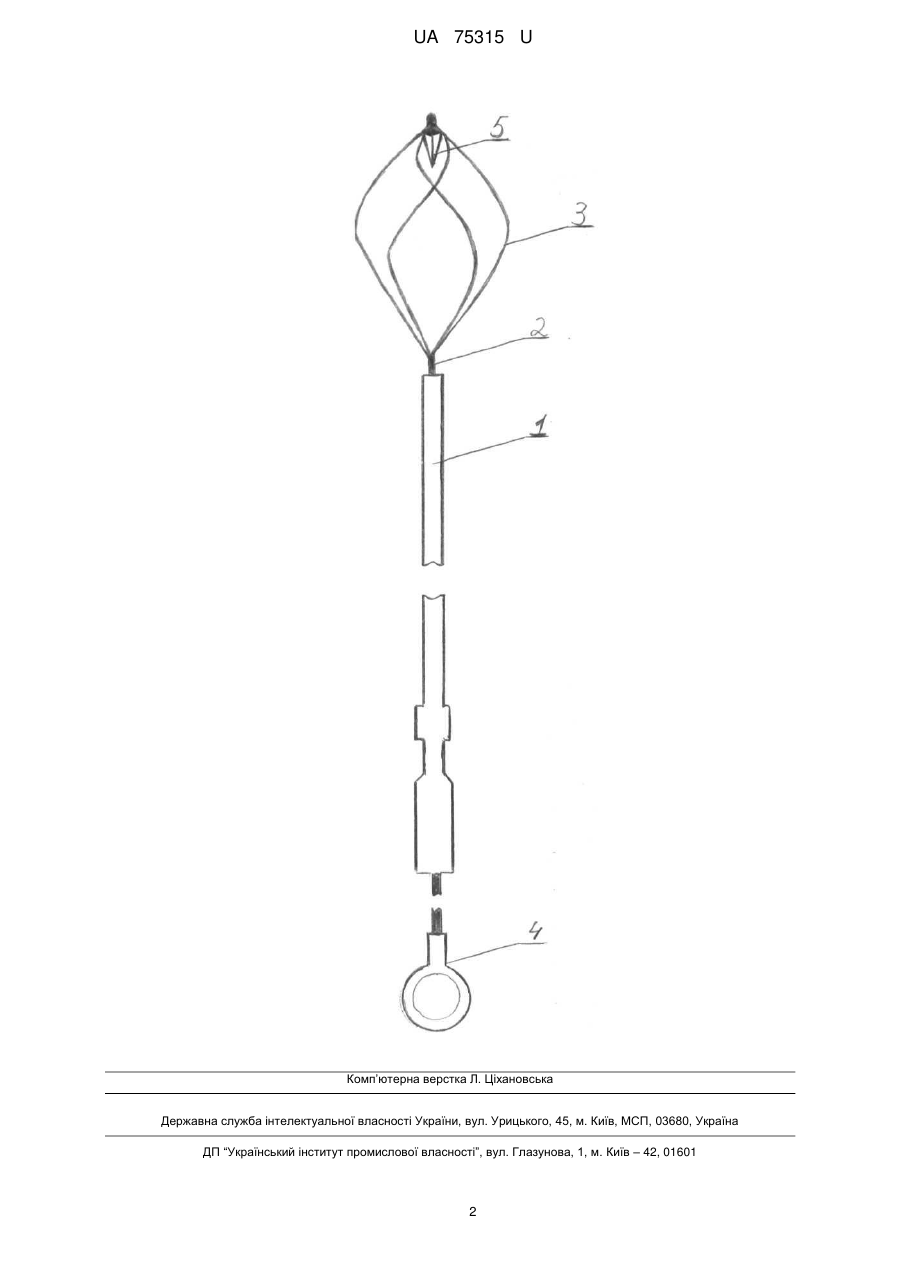

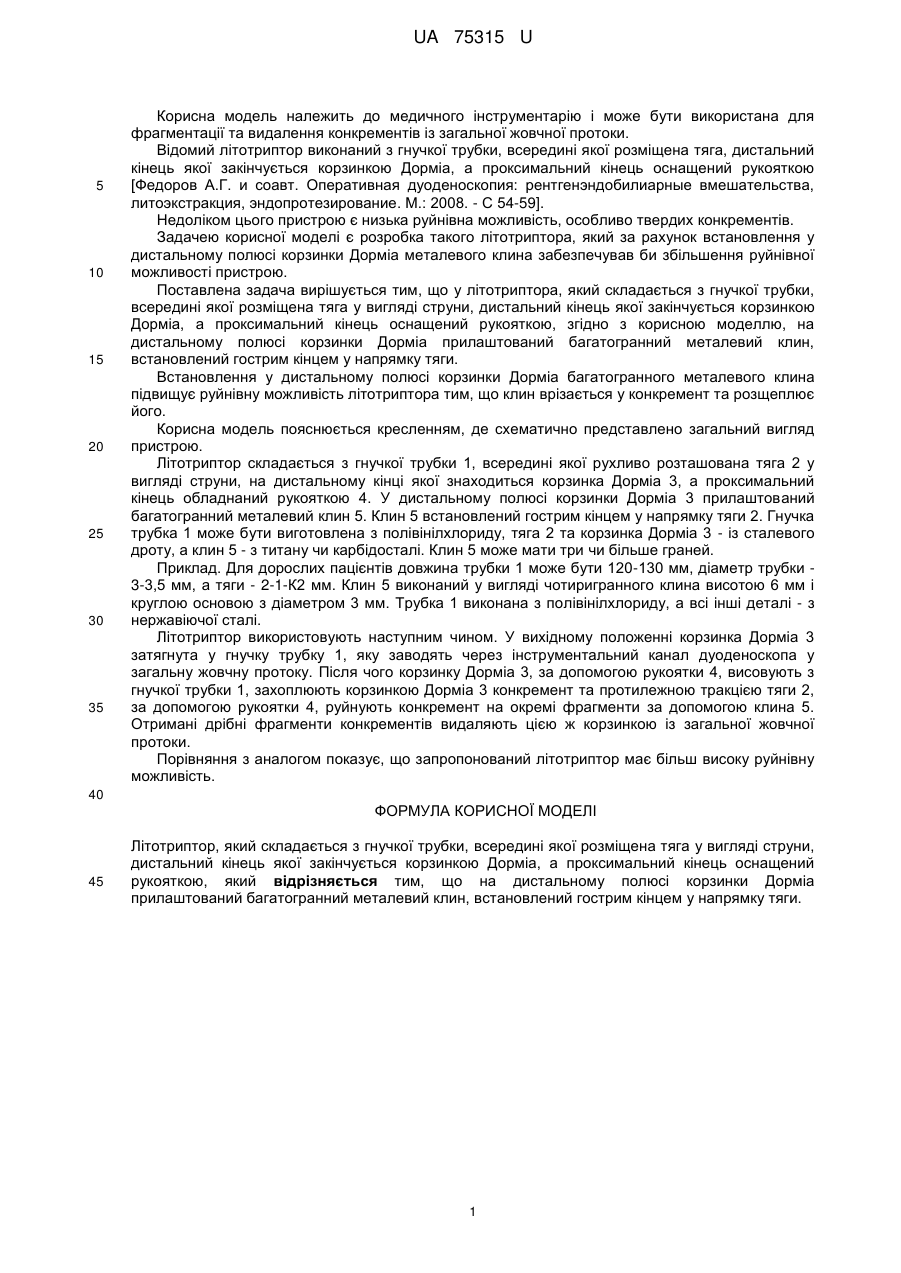

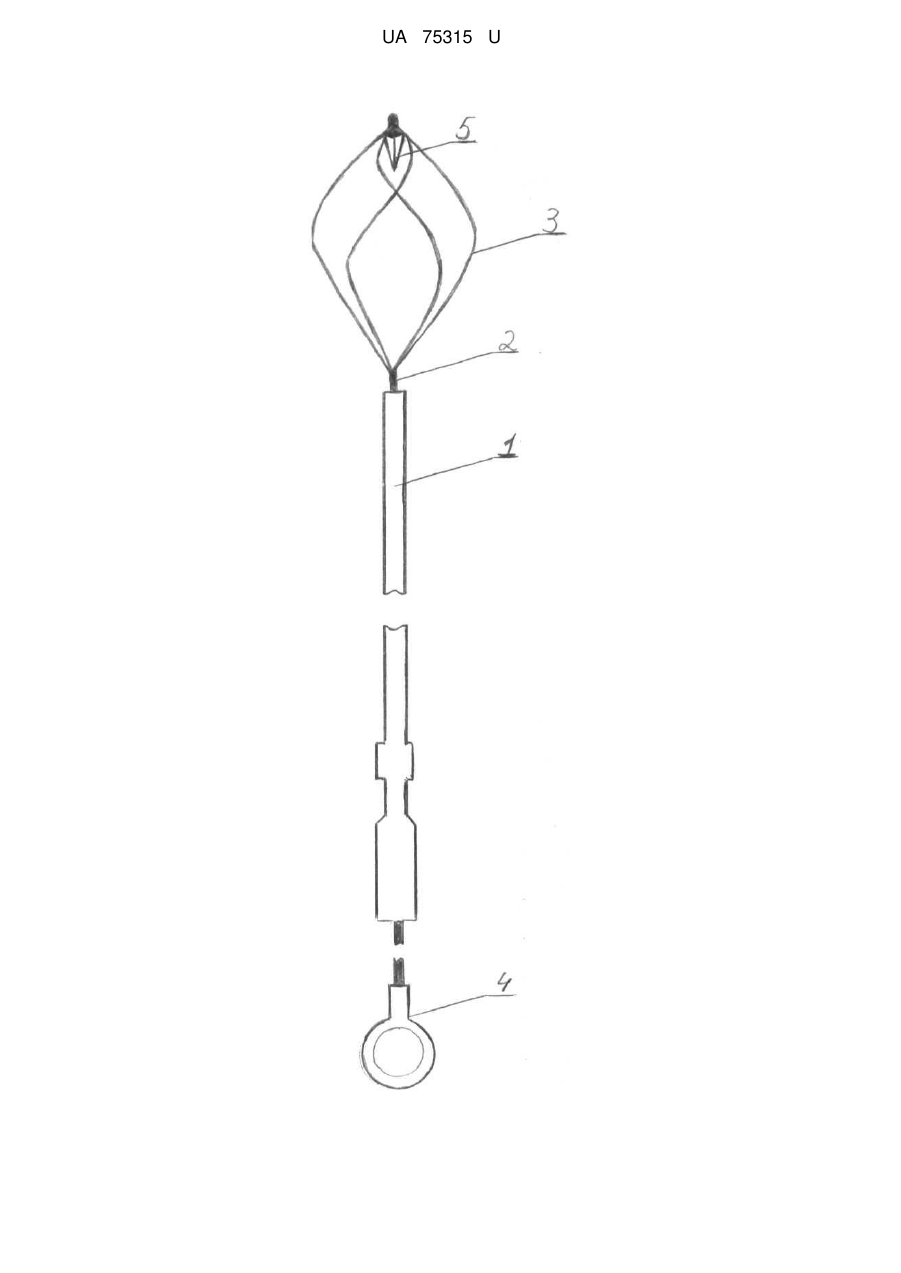

Реферат: Літотриптор містить гнучку трубку, тягу у вигляді струни, дистальний кінець якої закінчується корзинкою Дорміа, а проксимальний кінець оснащений рукояткою. На дистальному полюсі корзинки Дорміа прилаштований багатогранний металевий клин. UA 75315 U (54) ЛІТОТРИПТОР UA 75315 U UA 75315 U 5 10 15 20 25 30 35 Корисна модель належить до медичного інструментарію і може бути використана для фрагментації та видалення конкрементів із загальної жовчної протоки. Відомий літотриптор виконаний з гнучкої трубки, всередині якої розміщена тяга, дистальний кінець якої закінчується корзинкою Дорміа, а проксимальний кінець оснащений рукояткою [Федоров А.Г. и соавт. Оперативная дуоденоскопия: рентгенэндобилиарные вмешательства, литоэкстракция, эндопротезирование. М.: 2008. - С 54-59]. Недоліком цього пристрою є низька руйнівна можливість, особливо твердих конкрементів. Задачею корисної моделі є розробка такого літотриптора, який за рахунок встановлення у дистальному полюсі корзинки Дорміа металевого клина забезпечував би збільшення руйнівної можливості пристрою. Поставлена задача вирішується тим, що у літотриптора, який складається з гнучкої трубки, всередині якої розміщена тяга у вигляді струни, дистальний кінець якої закінчується корзинкою Дорміа, а проксимальний кінець оснащений рукояткою, згідно з корисною моделлю, на дистальному полюсі корзинки Дорміа прилаштований багатогранний металевий клин, встановлений гострим кінцем у напрямку тяги. Встановлення у дистальному полюсі корзинки Дорміа багатогранного металевого клина підвищує руйнівну можливість літотриптора тим, що клин врізається у конкремент та розщеплює його. Корисна модель пояснюється кресленням, де схематично представлено загальний вигляд пристрою. Літотриптор складається з гнучкої трубки 1, всередині якої рухливо розташована тяга 2 у вигляді струни, на дистальному кінці якої знаходиться корзинка Дорміа 3, а проксимальний кінець обладнаний рукояткою 4. У дистальному полюсі корзинки Дорміа 3 прилаштований багатогранний металевий клин 5. Клин 5 встановлений гострим кінцем у напрямку тяги 2. Гнучка трубка 1 може бути виготовлена з полівінілхлориду, тяга 2 та корзинка Дорміа 3 - із сталевого дроту, а клин 5 - з титану чи карбідосталі. Клин 5 може мати три чи більше граней. Приклад. Для дорослих пацієнтів довжина трубки 1 може бути 120-130 мм, діаметр трубки 3-3,5 мм, а тяги - 2-1-К2 мм. Клин 5 виконаний у вигляді чотиригранного клина висотою 6 мм і круглою основою з діаметром 3 мм. Трубка 1 виконана з полівінілхлориду, а всі інші деталі - з нержавіючої сталі. Літотриптор використовують наступним чином. У вихідному положенні корзинка Дорміа 3 затягнута у гнучку трубку 1, яку заводять через інструментальний канал дуоденоскопа у загальну жовчну протоку. Після чого корзинку Дорміа 3, за допомогою рукоятки 4, висовують з гнучкої трубки 1, захоплюють корзинкою Дорміа 3 конкремент та протилежною тракцією тяги 2, за допомогою рукоятки 4, руйнують конкремент на окремі фрагменти за допомогою клина 5. Отримані дрібні фрагменти конкрементів видаляють цією ж корзинкою із загальної жовчної протоки. Порівняння з аналогом показує, що запропонований літотриптор має більш високу руйнівну можливість. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Літотриптор, який складається з гнучкої трубки, всередині якої розміщена тяга у вигляді струни, дистальний кінець якої закінчується корзинкою Дорміа, а проксимальний кінець оснащений рукояткою, який відрізняється тим, що на дистальному полюсі корзинки Дорміа прилаштований багатогранний металевий клин, встановлений гострим кінцем у напрямку тяги. 1 UA 75315 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
