Пристрій для бужування стравоходу

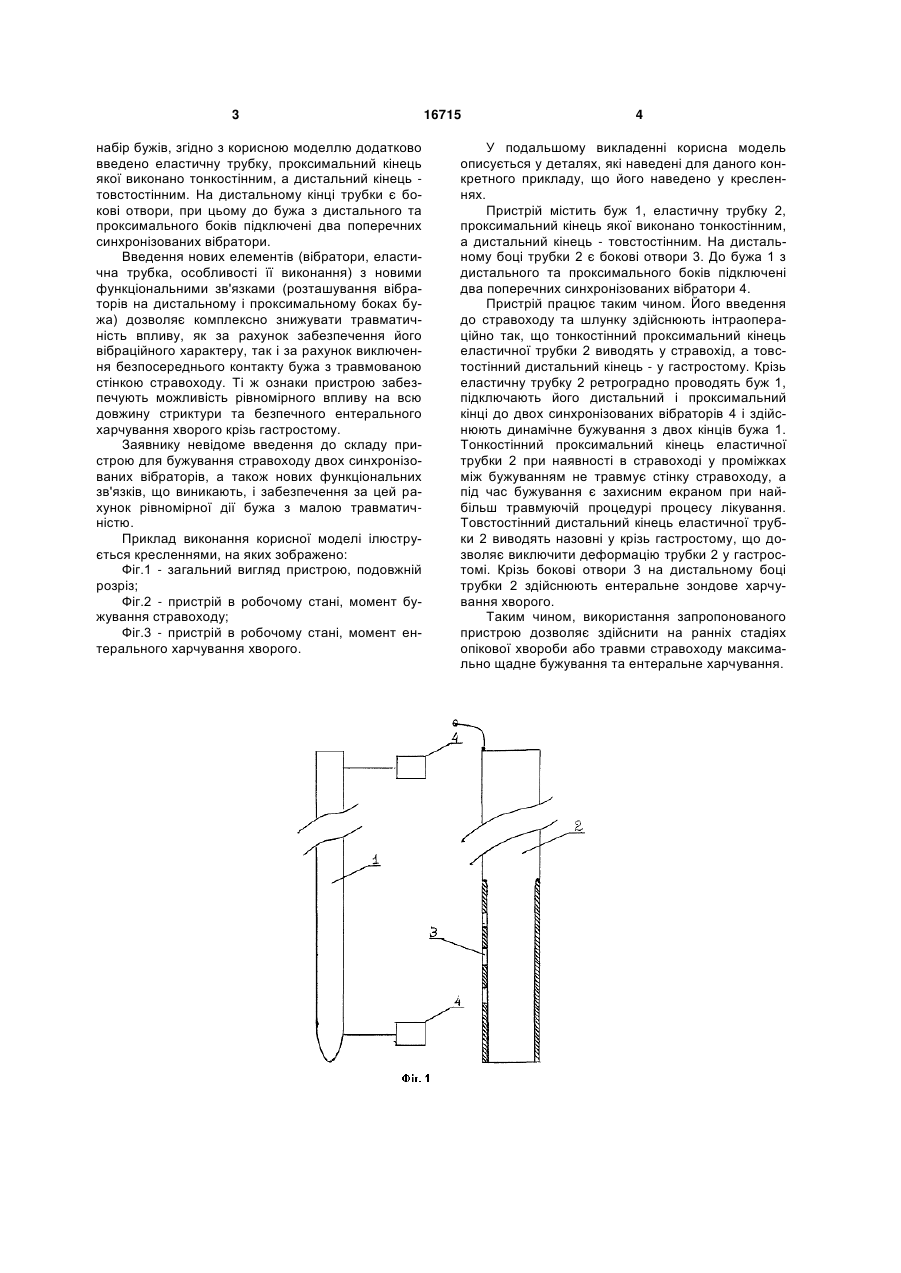

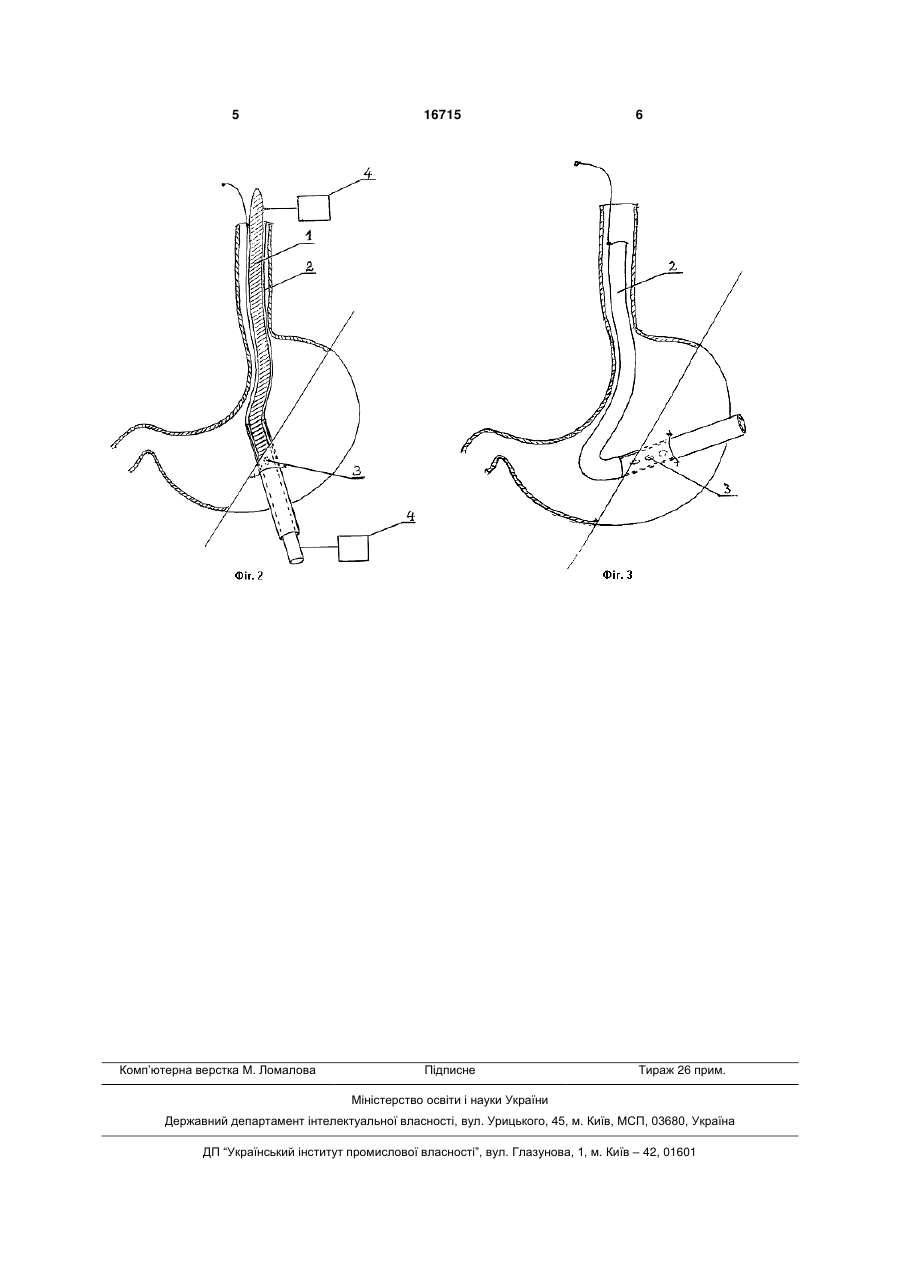

Пристрій для бужування стравоходу, що містить набір бужів, який відрізняється тим, що додатково введена еластична трубка, проксимальний кінець якої виконаний тонкостінним, а дистальний кінець - товстостінним, на дистальному кінці трубки є бокові отвори, при цьому до бужа з дистального та проксимального боків підключені два поперечних синхронізованих вібратори. (19) (21) u200602550 (22) 09.03.2006 (24) 15.08.2006 (46) 15.08.2006, Бюл. №8, 2006р. (72) Бойко Валерій Володимирович, Скрипко Валерій Анатолійович, Савві Сергій Олександрович, Бойко Людмила Олександрівна, Ткач Сергій Валерійович, Пономарьов Леонід Олексійович, Слишков Василь Павлович 3 набір бужів, згідно з корисною моделлю додатково введено еластичну трубку, проксимальний кінець якої виконано тонкостінним, а дистальний кінець товстостінним. На дистальному кінці трубки є бокові отвори, при цьому до бужа з дистального та проксимального боків підключені два поперечних синхронізованих вібратори. Введення нових елементів (вібратори, еластична трубка, особливості її виконання) з новими функціональними зв'язками (розташування вібраторів на дистальному і проксимальному боках бужа) дозволяє комплексно знижувати травматичність впливу, як за рахунок забезпечення його вібраційного характеру, так і за рахунок виключення безпосереднього контакту бужа з травмованою стінкою стравоходу. Ті ж ознаки пристрою забезпечують можливість рівномірного впливу на всю довжину стриктури та безпечного ентерального харчування хворого крізь гастростому. Заявнику невідоме введення до складу пристрою для бужування стравоходу двох синхронізованих вібраторів, а також нових функціональних зв'язків, що виникають, і забезпечення за цей рахунок рівномірної дії бужа з малою травматичністю. Приклад виконання корисної моделі ілюструється кресленнями, на яких зображено: Фіг.1 - загальний вигляд пристрою, подовжній розріз; Фіг.2 - пристрій в робочому стані, момент бужування стравоходу; Фіг.3 - пристрій в робочому стані, момент ентерального харчування хворого. 16715 4 У подальшому викладенні корисна модель описується у деталях, які наведені для даного конкретного прикладу, що його наведено у кресленнях. Пристрій містить буж 1, еластичну трубку 2, проксимальний кінець якої виконано тонкостінним, а дистальний кінець - товстостінним. На дистальному боці трубки 2 є бокові отвори 3. До бужа 1 з дистального та проксимального боків підключені два поперечних синхронізованих вібратори 4. Пристрій працює таким чином. Його введення до стравоходу та шлунку здійснюють інтраопераційно так, що тонкостінний проксимальний кінець еластичної трубки 2 виводять у стравохід, а товстостінний дистальний кінець - у гастростому. Крізь еластичну трубку 2 ретроградно проводять буж 1, підключають його дистальний і проксимальний кінці до двох синхронізованих вібраторів 4 і здійснюють динамічне бужування з двох кінців бужа 1. Тонкостінний проксимальний кінець еластичної трубки 2 при наявності в стравоході у проміжках між бужуванням не травмує стінку стравоходу, а під час бужування є захисним екраном при найбільш травмуючій процедурі процесу лікування. Товстостінний дистальний кінець еластичної трубки 2 виводять назовні у крізь гастростому, що дозволяє виключити деформацію трубки 2 у гастростомі. Крізь бокові отвори 3 на дистальному боці трубки 2 здійснюють ентеральне зондове харчування хворого. Таким чином, використання запропонованого пристрою дозволяє здійснити на ранніх стадіях опікової хвороби або травми стравоходу максимально щадне бужування та ентеральне харчування. 5 Комп’ютерна верстка М. Ломалова 16715 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
