Теплообмінююча поверхня

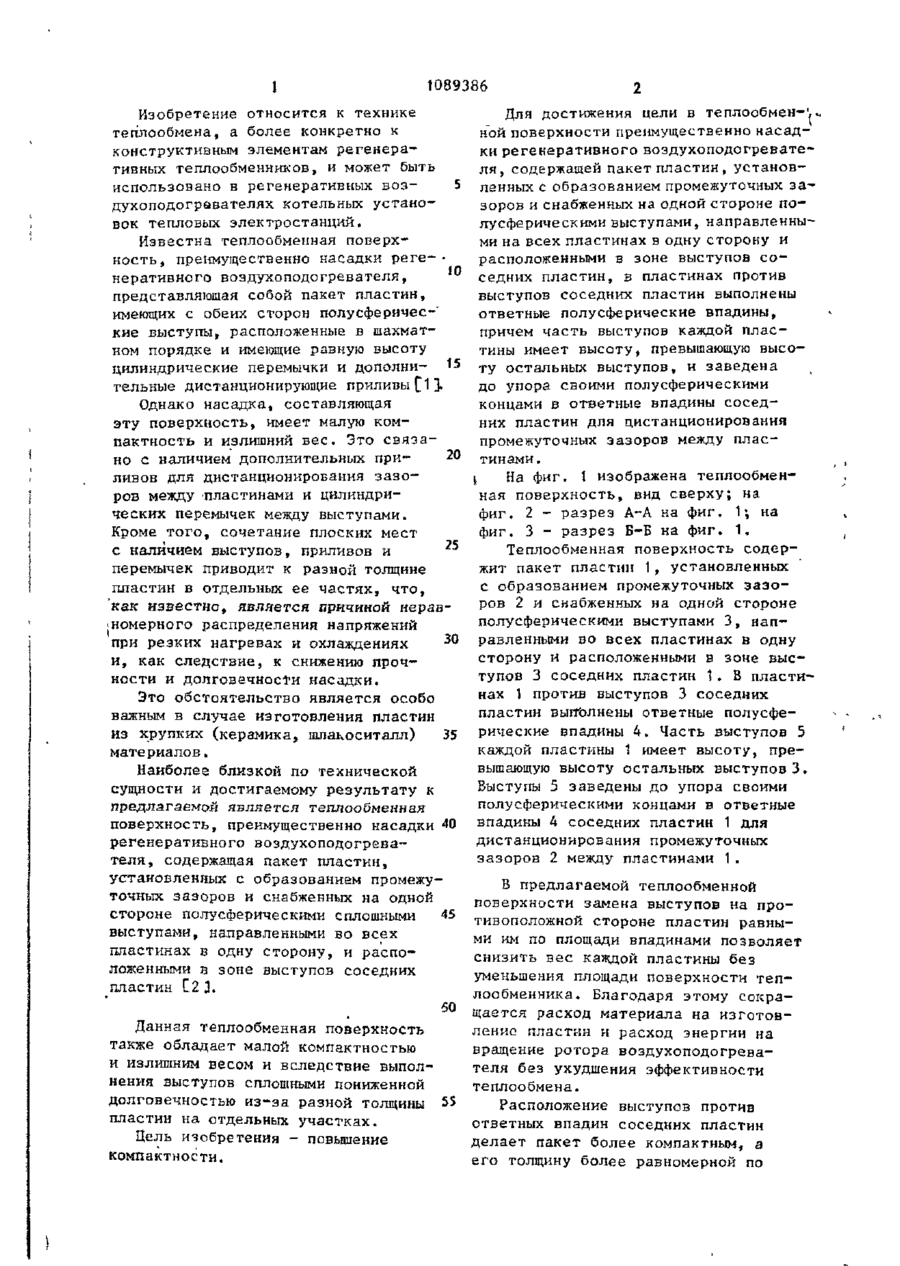

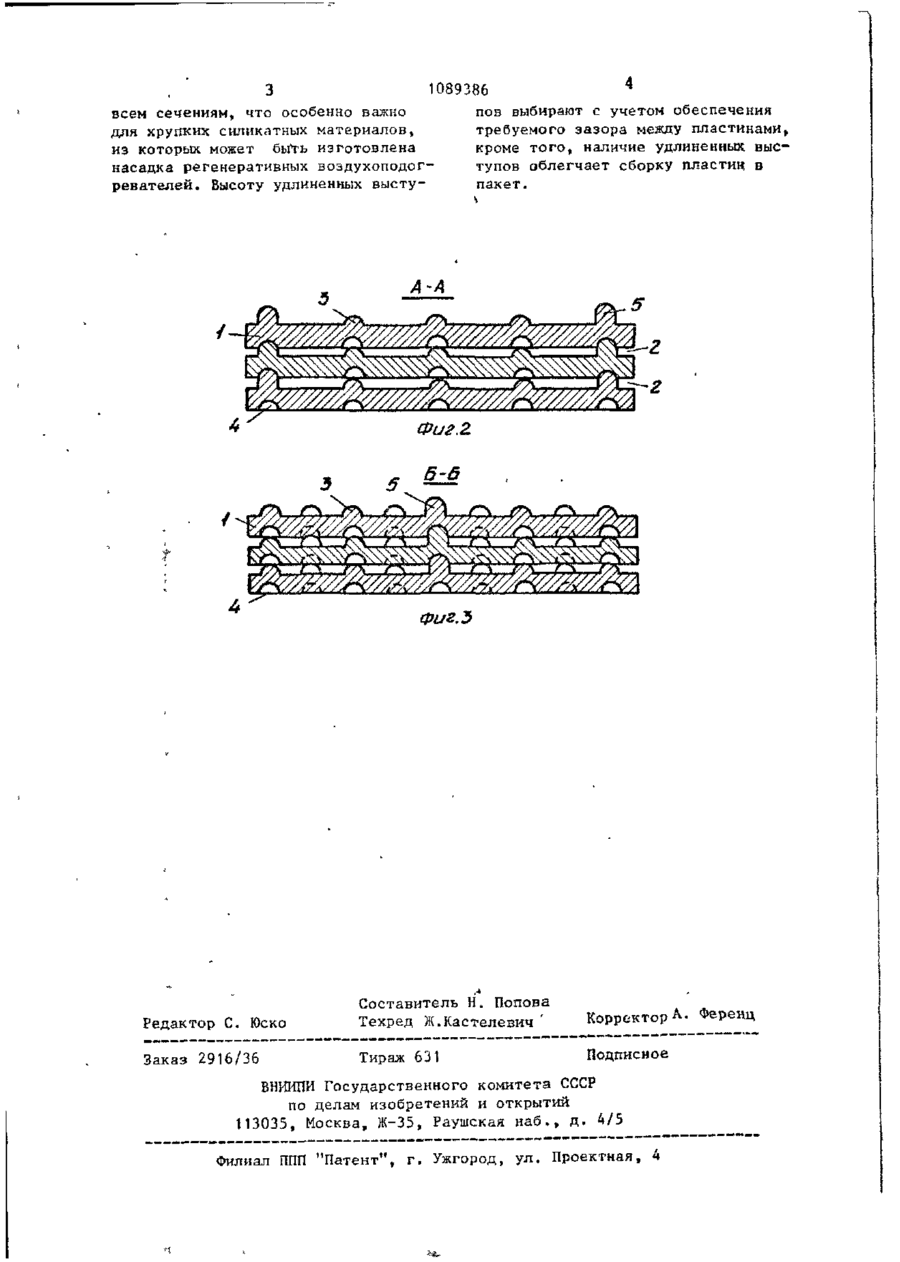

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУВЛИН F 28 D 17/00; F 23 L 15/02 ГОСУДАРСТВЕННЫЙ НОМИТЕТ СССР ПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТИРЫТИИ ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (21) 3540241/24-06 (22) 12.01.83 ' ' ** ' (46) 30.04.84. Еюл. № 16 (72) Г.В.Вазаянц, Ю.А.Зыбнн, И.А.Ключник и А.В.Литвинов (71) Южный филиал Всесоюзного теплотехнического научно-исследовательскокого института им.Ф.Э.Дзержинского (53) 622.925.042.886.2(088.8) (56) 1. Авторское свидетельство СССР № 237323, F 28 D 19/02, 1968. 2. Авторское свидетельство СССР К 827960, кл. F 28 D 17/00, 1979. " (54)(57) ТЕПЛООБЕШННАЯ ПОВЕРХНОСТЬ преимущественно насадки регенеративного воздухоподогревателя, содержащая пакет пластин, установленных с *••*, С образованием премежуточных зазоров и снабженных на одной стороне полусферическими выступами, направленными на всех пластинах в одну сторону и расположенными в зоне выступов соседних пластин, о т л и ч а ю щ а я с я тем, что, с целью повышения компактности, в пластинах против выступов соседних пластин выполнены ответные полусферические впадины, причем часть выступов каждой пластины имеет высоту, превышающую высоту остальных выступов, и заведена до упора своими полусферическими концами в ответные впадины соседних пластин для дистанционирования промежуточных зазоров между пластинами. 1 1089386 Для достижения цели в теплообмен-',.. Изобретение относится к технике ной поверхности преимущественно насадтеплообмена, а более конкретно к ки регенеративного воздухоподогреватеконструктивным элементам регенераля, содержащей пакет пластин , установтивных теплообменников, и может быть ленных с образованием промежуточных заиспользовано в регенеративных воззоров и снабженных на одной стороне подухоподогревателях котельных устанолусферическими выступами, направленнывок тепловых электростанций. ми на всех пластинах в одну сторону и Известна теплообмеиная поверхрасположенными в зоне выступов соность, преимущественно насадки реге-• 10 седних пластин, в пластинах против неративного воздухоподогревателя, выступов соседних пластин выполнены представляющая собой пакет пластин, ответные полусферические впадины, имеющих с обеих сторон полусферичес-' причем часть выступов каждой плаские выступы, расположенные в шахматтины имеет высоту, превышающую высоном порядке и имеющие равную высоту ту остальных выступов, и заведена цилиндрические перемычки и дополнительные дистанционирующие приливы [_ 1 ]• до упора своими полусферическими концами в ответные впадины соседОднако насадка» составляющая них пластин для цистанционирования эту поверхность, имеет малую компромежуточных зазоров между пласпактность и излишний вес. Это связа20 тинами. но с наличием дополнительных приливов для дистанционирования зазоt На фиг. 1 изображена теплообменров между 'пластинами и цилиндриная поверхность, вид сверху; на ческих перемычек между выступами. фиг. 2 - разрез А-А на фиг. 1; на Кроме того, сочетание плоских мест фиг. 3 - разрез Б-Б на фиг. 1. 25 с наличием выступов, приливов и Теплообменная поверхность содерперемычек приводит к разной толщине жит пакет пластин 1, установленных пластин в отдельных ее частях, что, с образованием промежуточных зазокак известно, является причиной неравров 2 и снабженных на одной стороне номерного распределения напряжений полусферическими выступами 3, наппри резких нагревах и охлаждениях 30 равленными во всех пластинах в одну и, как следствие, к снижению прочсторону и расположенными в зоне высности и долговечности насадки. тупов 3 соседних пластин 1. В пластинах 1 против выступов 3 соседних Это обстоятельство является особо пластин выполнены ответные полусфеважным в случае изготовления пластин рические впадины 4. Часть выступов 5 из хрупких (керамика, шлакоситалл) 35 каждой пластины 1 имеет высоту, прематериалов. вышающую высоту остальных выступов 3. Наиболее близкой по технической Выступы 5 заведены до упора своими сущности и достигаемому результату к полусферическими концами в ответные предлагаемой является теплообменная впадины h соседних пластин 1 для поверхность, преимущественно насадки 40 дистанционирования промежуточных регенеративного воздухоподогревазазоров 2 между пластинами 1. теля, содержащая пакет пластин, установленных с образованием промежуВ предлагаемой теплообменной точных зазоров и снабженных на одной поверхности замена выступов на простороне полусферическими сплошными 45 тивоположной стороне пластин равнывыступами, направленными во всех ми им по площади впадинами позволяет пластинах в одну сторону, и распоснизить вес каждой пластины без ложенными в зоне выступов соседних уменьшения площади поверхности теппластин £2 3. лообменника. Благодаря этому сокра50 щается расход материала на изготовДанная теплообменная поверхность ление пластин и расход энергии на также обладает малой компактностью вращение ротора воздухоподогревателя без ухудшения эффективности и излишним весом и вследствие выполтеплообмена. нения выступов сплошными пониженной долговечностью из-за разной толщины 5S Расположение выступов против пластин на отдельных участках. ответных впадин соседних пластин Цель изобретения - повышение делает пакет более компактным, а компактности. его толщину более равномерной по 4 089386 пов выбирают с учетом обеспечения всем сечениям, что особенно важно требуемого зазора между пластинами, для хрупких силикатных материалов, кроме того, наличие удлиненных высиз которых может бьґть изготовлена тупов облегчает сборку пластин в насадка регенеративных воздухоподогревателей. Высоту удлиненных выступакет. А-А Фиг.г 6-6 Фиг. 5 Редактор С. Юско Составитель Н. Попова Техред Ж.Кастелевич ' Корректор^. Ференц Заказ 2916/36 Тираж 631 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская наб., д. 4/5 Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
