Вивантажувальний пристрій коренезбиральної машини

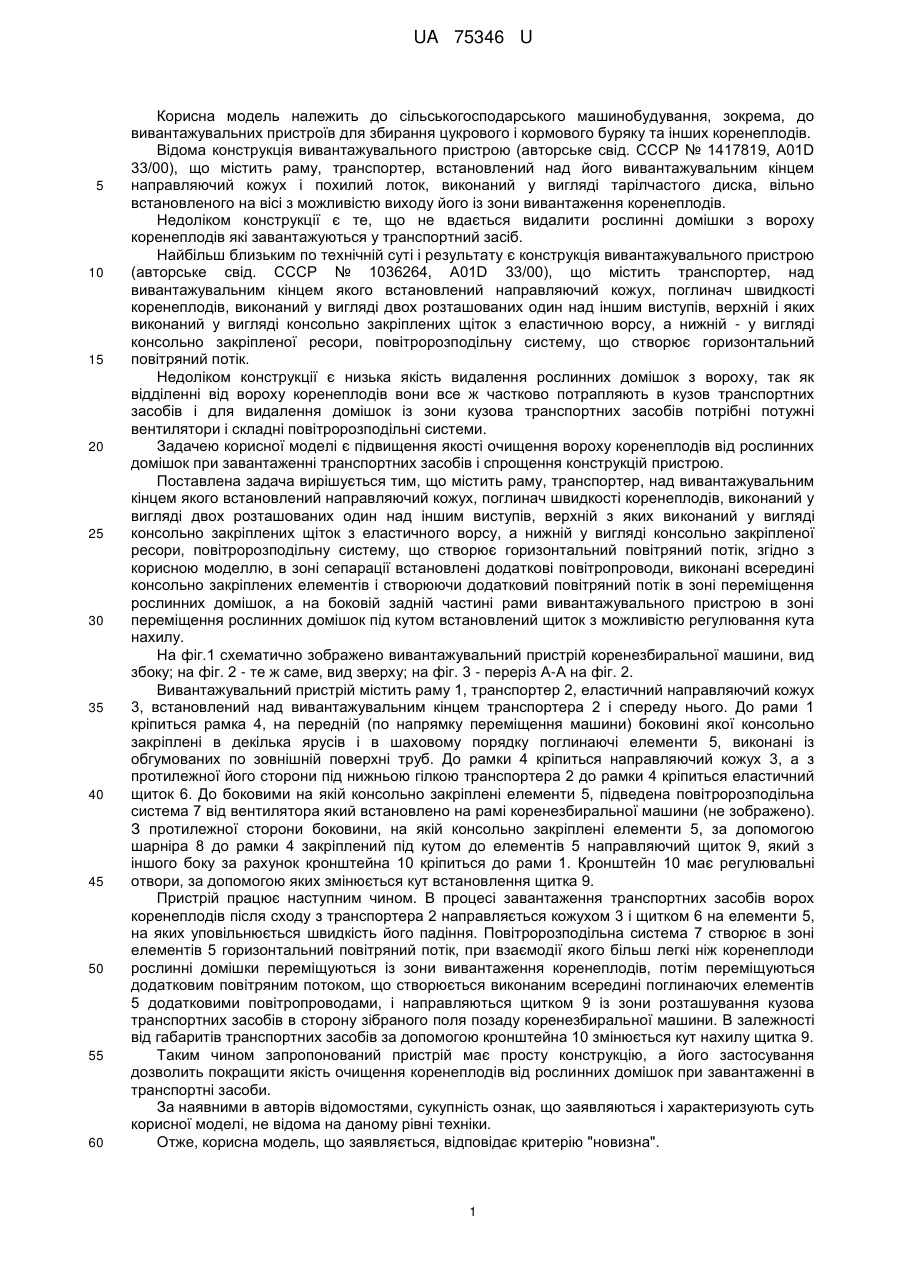

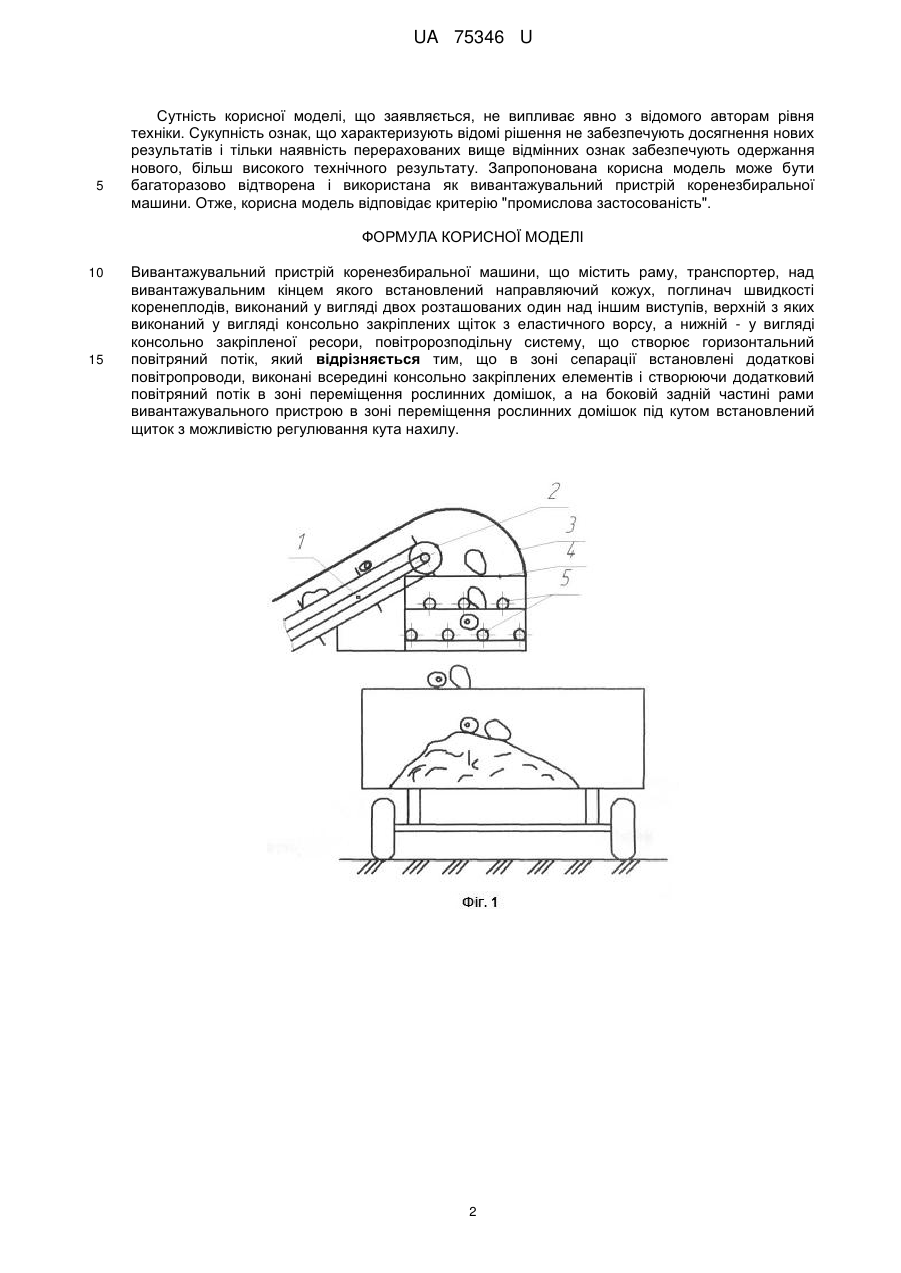

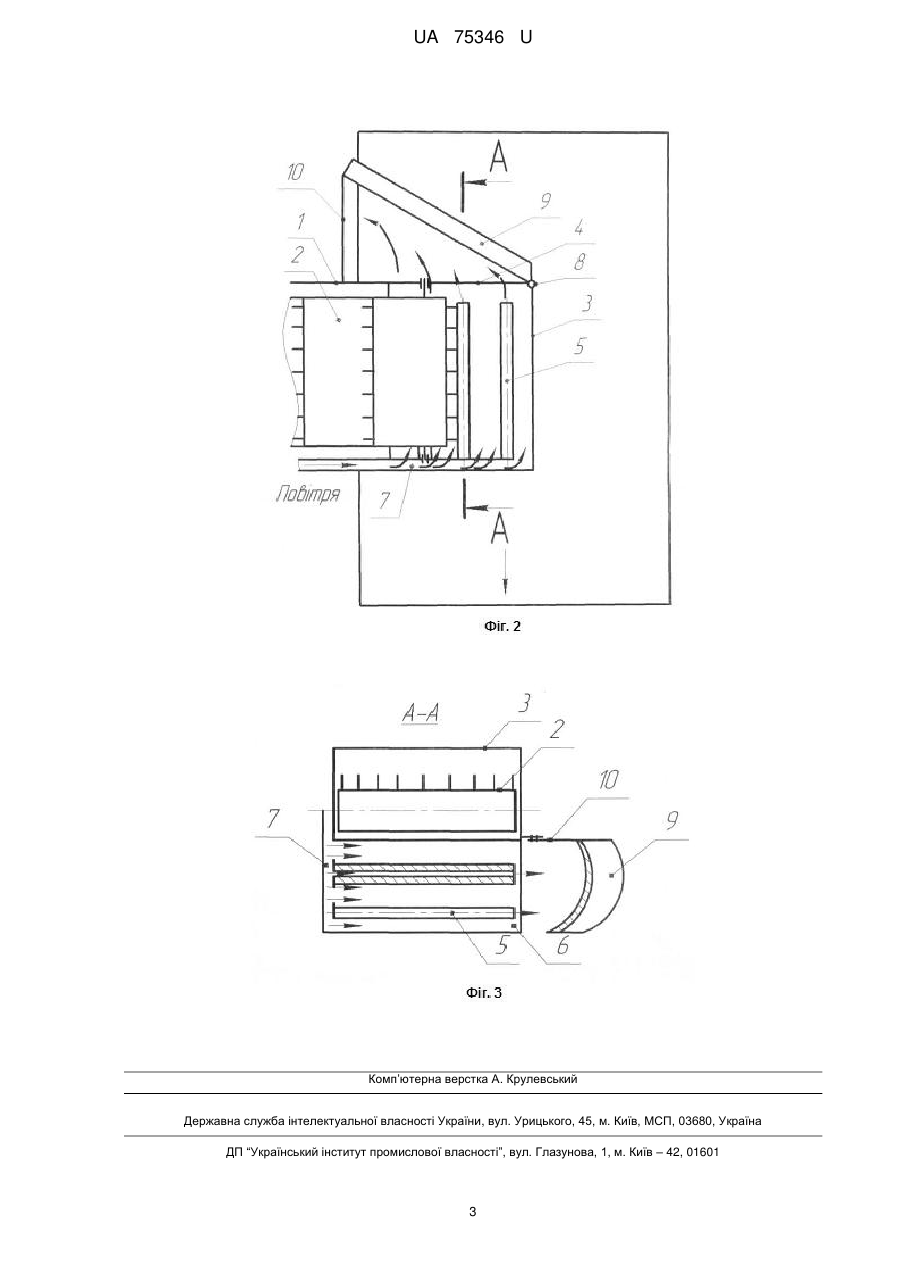

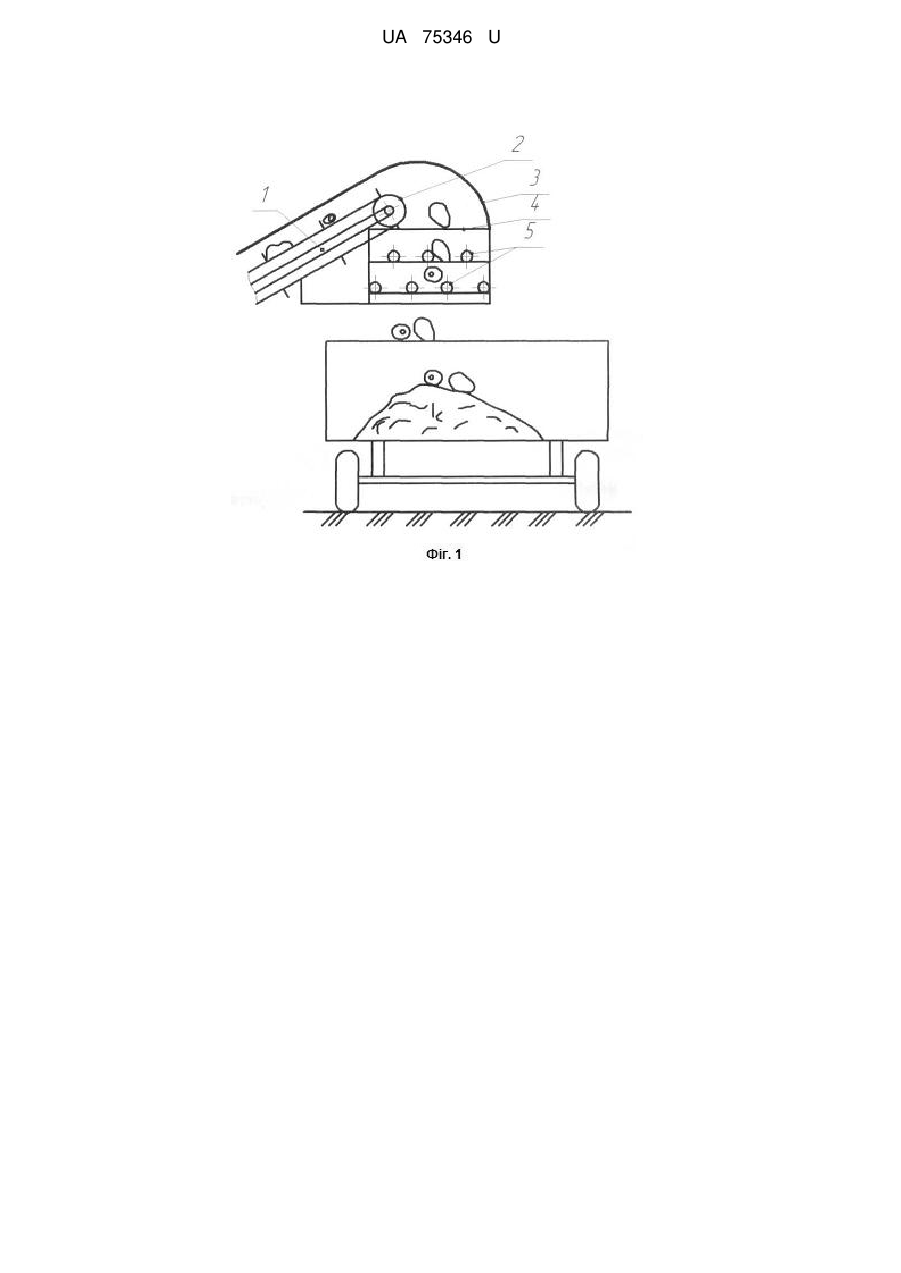

Реферат: Вивантажувальний пристрій коренезбиральної машини містить раму, транспортер, над вивантажувальним кінцем якого встановлений направляючий кожух, поглинач швидкості коренеплодів, повітророзподільну систему, що створює горизонтальний повітряний потік. В зоні сепарації встановлені додаткові повітропроводи, виконані всередині консольно закріплених елементів і створюючи додатковий повітряний потік в зоні переміщення рослинних домішок, а на боковій задній частині рами вивантажувального пристрою в зоні переміщення рослинних домішок під кутом встановлений щиток з можливістю регулювання кута нахилу. UA 75346 U (54) ВИВАНТАЖУВАЛЬНИЙ ПРИСТРІЙ КОРЕНЕЗБИРАЛЬНОЇ МАШИНИ UA 75346 U UA 75346 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування, зокрема, до вивантажувальних пристроїв для збирання цукрового і кормового буряку та інших коренеплодів. Відома конструкція вивантажувального пристрою (авторське свід. СССР № 1417819, А01D 33/00), що містить раму, транспортер, встановлений над його вивантажувальним кінцем направляючий кожух і похилий лоток, виконаний у вигляді тарілчастого диска, вільно встановленого на вісі з можливістю виходу його із зони вивантаження коренеплодів. Недоліком конструкції є те, що не вдається видалити рослинні домішки з вороху коренеплодів які завантажуються у транспортний засіб. Найбільш близьким по технічній суті і результату є конструкція вивантажувального пристрою (авторське свід. СССР № 1036264, A01D 33/00), що містить транспортер, над вивантажувальним кінцем якого встановлений направляючий кожух, поглинач швидкості коренеплодів, виконаний у вигляді двох розташованих один над іншим виступів, верхній і яких виконаний у вигляді консольно закріплених щіток з еластичною ворсу, а нижній - у вигляді консольно закріпленої ресори, повітророзподільну систему, що створює горизонтальний повітряний потік. Недоліком конструкції є низька якість видалення рослинних домішок з вороху, так як відділенні від вороху коренеплодів вони все ж частково потрапляють в кузов транспортних засобів і для видалення домішок із зони кузова транспортних засобів потрібні потужні вентилятори і складні повітророзподільні системи. Задачею корисної моделі є підвищення якості очищення вороху коренеплодів від рослинних домішок при завантаженні транспортних засобів і спрощення конструкцій пристрою. Поставлена задача вирішується тим, що містить раму, транспортер, над вивантажувальним кінцем якого встановлений направляючий кожух, поглинач швидкості коренеплодів, виконаний у вигляді двох розташованих один над іншим виступів, верхній з яких виконаний у вигляді консольно закріплених щіток з еластичного ворсу, а нижній у вигляді консольно закріпленої ресори, повітророзподільну систему, що створює горизонтальний повітряний потік, згідно з корисною моделлю, в зоні сепарації встановлені додаткові повітропроводи, виконані всередині консольно закріплених елементів і створюючи додатковий повітряний потік в зоні переміщення рослинних домішок, а на боковій задній частині рами вивантажувального пристрою в зоні переміщення рослинних домішок під кутом встановлений щиток з можливістю регулювання кута нахилу. На фіг.1 схематично зображено вивантажувальний пристрій коренезбиральної машини, вид збоку; на фіг. 2 - те ж саме, вид зверху; на фіг. 3 - переріз А-А на фіг. 2. Вивантажувальний пристрій містить раму 1, транспортер 2, еластичний направляючий кожух 3, встановлений над вивантажувальним кінцем транспортера 2 і спереду нього. До рами 1 кріпиться рамка 4, на передній (по напрямку переміщення машини) боковині якої консольно закріплені в декілька ярусів і в шаховому порядку поглинаючі елементи 5, виконані із обгумованих по зовнішній поверхні труб. До рамки 4 кріпиться направляючий кожух 3, а з протилежної його сторони під нижньою гілкою транспортера 2 до рамки 4 кріпиться еластичний щиток 6. До боковими на якій консольно закріплені елементи 5, підведена повітророзподільна система 7 від вентилятора який встановлено на рамі коренезбиральної машини (не зображено). З протилежної сторони боковини, на якій консольно закріплені елементи 5, за допомогою шарніра 8 до рамки 4 закріплений під кутом до елементів 5 направляючий щиток 9, який з іншого боку за рахунок кронштейна 10 кріпиться до рами 1. Кронштейн 10 має регулювальні отвори, за допомогою яких змінюється кут встановлення щитка 9. Пристрій працює наступним чином. В процесі завантаження транспортних засобів ворох коренеплодів після сходу з транспортера 2 направляється кожухом 3 і щитком 6 на елементи 5, на яких уповільнюється швидкість його падіння. Повітророзподільна система 7 створює в зоні елементів 5 горизонтальний повітряний потік, при взаємодії якого більш легкі ніж коренеплоди рослинні домішки переміщуються із зони вивантаження коренеплодів, потім переміщуються додатковим повітряним потоком, що створюється виконаним всередині поглинаючих елементів 5 додатковими повітропроводами, і направляються щитком 9 із зони розташування кузова транспортних засобів в сторону зібраного поля позаду коренезбиральної машини. В залежності від габаритів транспортних засобів за допомогою кронштейна 10 змінюється кут нахилу щитка 9. Таким чином запропонований пристрій має просту конструкцію, а його застосування дозволить покращити якість очищення коренеплодів від рослинних домішок при завантаженні в транспортні засоби. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". 1 UA 75346 U 5 Сутність корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як вивантажувальний пристрій коренезбиральної машини. Отже, корисна модель відповідає критерію "промислова застосованість". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Вивантажувальний пристрій коренезбиральної машини, що містить раму, транспортер, над вивантажувальним кінцем якого встановлений направляючий кожух, поглинач швидкості коренеплодів, виконаний у вигляді двох розташованих один над іншим виступів, верхній з яких виконаний у вигляді консольно закріплених щіток з еластичного ворсу, а нижній - у вигляді консольно закріпленої ресори, повітророзподільну систему, що створює горизонтальний повітряний потік, який відрізняється тим, що в зоні сепарації встановлені додаткові повітропроводи, виконані всередині консольно закріплених елементів і створюючи додатковий повітряний потік в зоні переміщення рослинних домішок, а на боковій задній частині рами вивантажувального пристрою в зоні переміщення рослинних домішок під кутом встановлений щиток з можливістю регулювання кута нахилу. 2 UA 75346 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
