Пристрій для вводу сипкого матеріалу в пневмотранспортний трубопровід

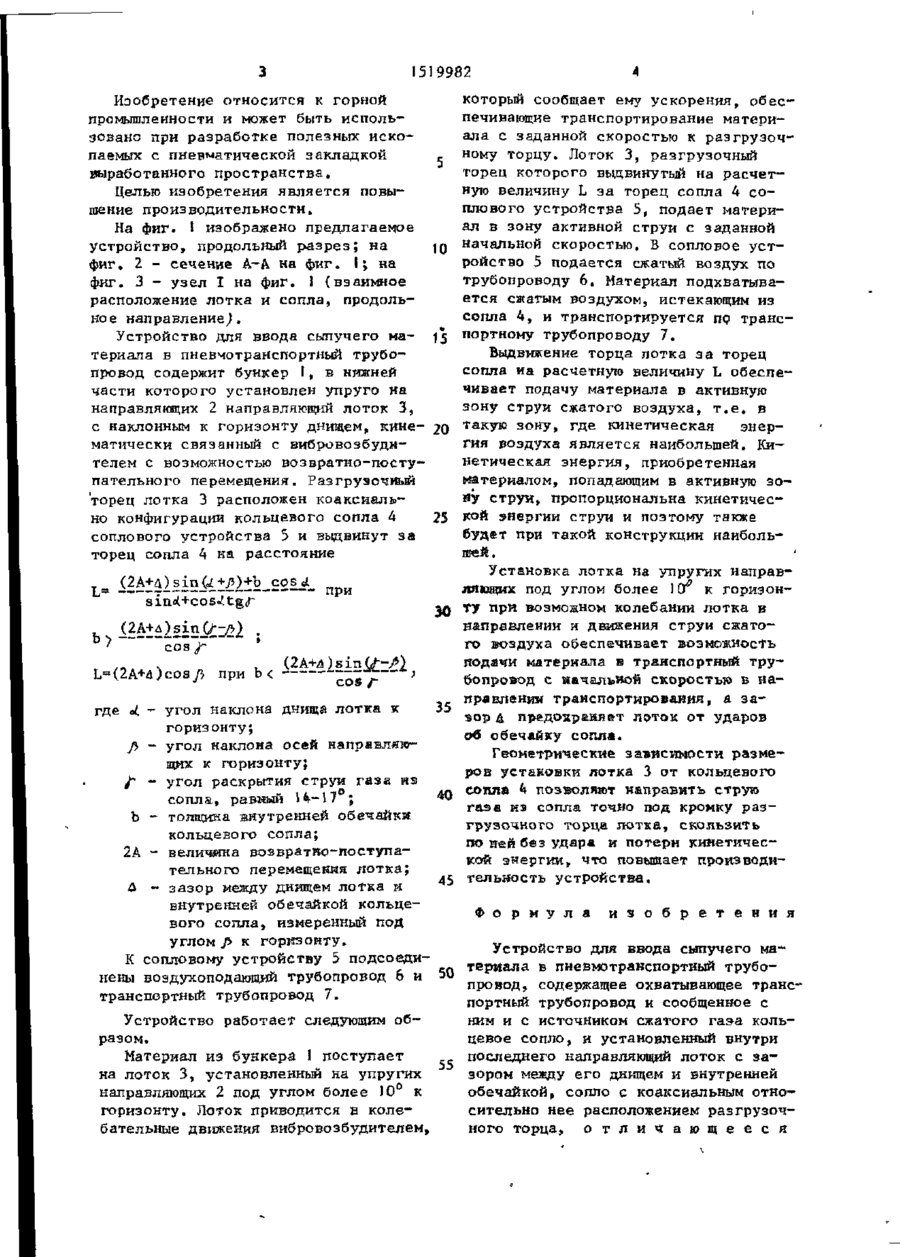

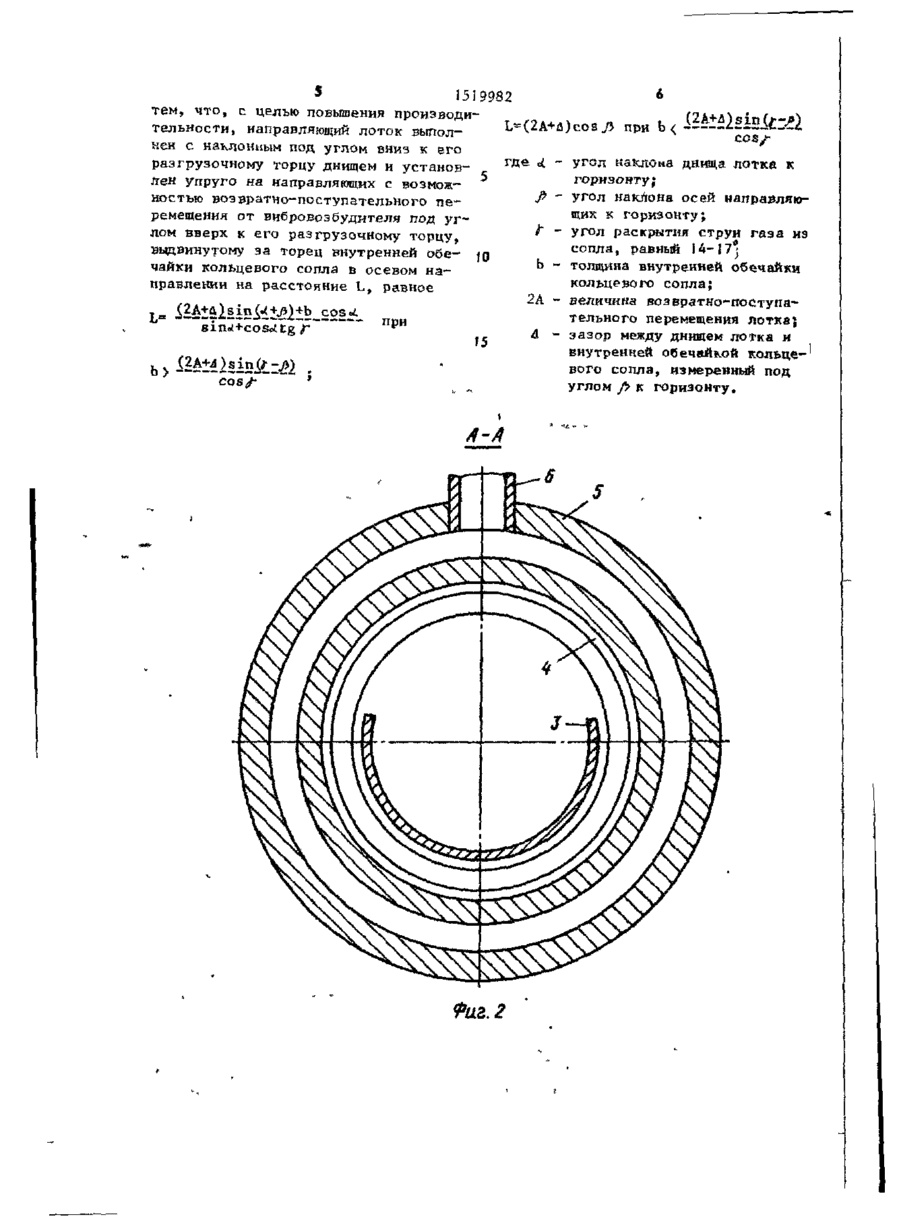

Изобретение предназначено для пневматического транспортирования сыпучего материала и может быть и с пользовано в горной промышленности для закладки выработанного пространс т в а . Цель изобретения - повышение 1 \ производительности. Устройство для ввода сыпучего материала в пневмотранспортный трубопровод содержит кольцевое сопло 4,охватывающее транспортный трубопровод 7, направляющий лоток 3 с наклонным днищем, установленный упруго на направляющих 2 с возможностью возвратно-поступательного перемещения под углом к горизонту. Разгрузочный торец лотка выдвинут за торец внутренней обечайки сопла на оасчетную величину, позволяющую направить струю из сопла 4 под кромку разгрузочного торца лотка 3 без потери ее кинетической энергии. При подаче сжатого газа в сопло 4, лоток 3 совершает колебательные движения и сбрасывает материал в струю гзза в направлении транспортирования. 3 ил. 9 тшЛ. З 1519982 Изобретение относится к горной промыгаленности и может быть использозано при разработке полезных и с к о паемых с пневматической закладкой выработанного п р о с т р а н с т в а . Целью изобретения я в л я е т с я повышение производительности, На фиг. 1 изображено предлагаемое устройство, продольный р а з р е з ; на фиг. 2 - сечение А-А на фиг. 1; на фиг. 3 - у з е л I на фиг. 1 (взаимное расположение лотка и сопла, продольное направление,). Устройство для ввода сыпучего материала в пневчотранспортный трубопровод содержит бункер І, в нижней части которого установлен упруго на направляющих 2 направляющий лоток 3, с наклонным к горизонту днищем, кинематически связанный с вибровозбуднтелем с возможностью возвратно-поступательного перемещения. Разгруэочкьй торец лотка 3 расположен коаксиально конфигурации кольцевого сопла 4 соплового устройства Ъ и выдвинут за торец сопла 4 на расстояние 4 который сообщает ему ускорения, о б е с печивающие транспортирование материала с заданной скоростью к р а з г р у з о ч ,. ному торцу. Лоток 3, разгрузочный торец которого выдвинутый на расчетную величину L за торец сопла 4 с о плового устройства 5, подает материал в зону активной струи с заданной \Q начальной скоростью. В сопловое у с т ройство 5 подается сжатый воздух по трубопроводу 6. Материал подхватывается сжатым воздухом, истекающим из сопла 4, и транспортируется пр транс15 портному трубопроводу 7. Выдвижение торца лотка з а торец сопла на расчетную величину L обеспечивает подачу материала в активную зону струи сжатого воздуха, т . е . в 20 т а к У ю зону, где кинетическая энергия воздуха является наибольшей. Кинетическая энергия, приобретенная материалом, попадающим в активную з о ну струи, пропорциональна кинетичес25 к 0 ^ энергии струи и поэтому также будет при такой конструкции наибольшей. ' Установка лотка на упругих направ(2A+4)sin(£+£2±b_coSjt_ п р и дающих под углом более I (f к горизонL= C0Seit si &^ JQ ту при возможном колебании лотка в (2A+d) sin(/-/>) направлении и движения струи сжато° У cos"/-" * го воздуха обеспечивает возможность (2А+Д2Б^-П1£-^) подачи материала в транспортный труJ L r a (2A+4;cos/} при b \™** М /о А-\1 \ ™ ** _/ U v-vJb ». при cos/ при ь< угол наклона днища лотка к горизонту; P ' угол наклона осей направляющих к горизонту; угол раскрытия струи газа иэ сопла, равный 14-17* b - толщина внутренней обечайки кольцевого сопла; 2A - величина воз вратно-поступательного перемещения лотка; a - зазор между днищем лотка и 1 внутренней обечайкой кольцевого сопла, измеренный под углом р к горизонту. Л-А 6 .2 1519982 Фиг. 3 Редактор Н.Рогулич Заказ 6712/23 Составитель Е.Гучкова Техред Л.Сердюкова . Тираж 722 Корректор С.Черни Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская наб., д. А/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул. Гагарина^ 101
