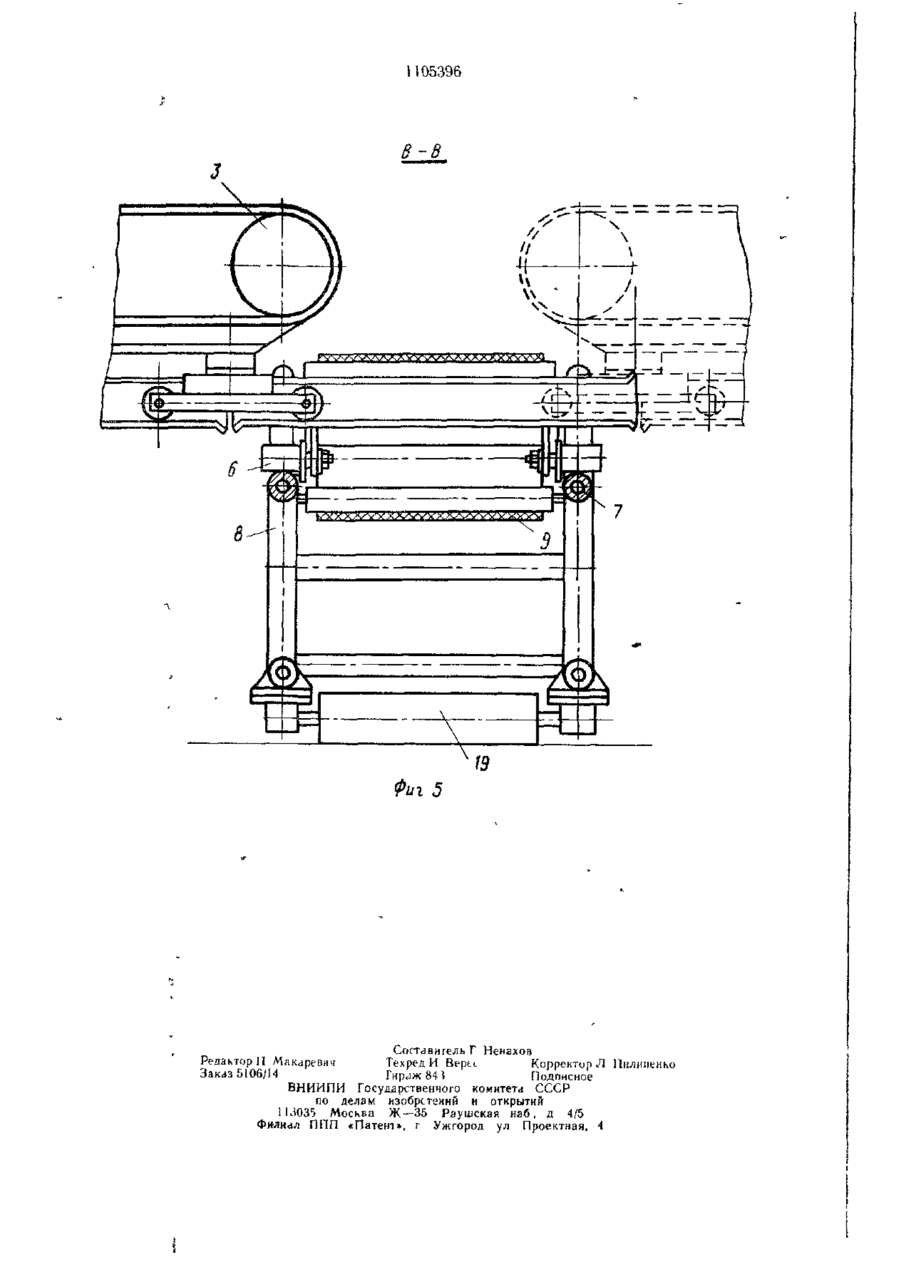

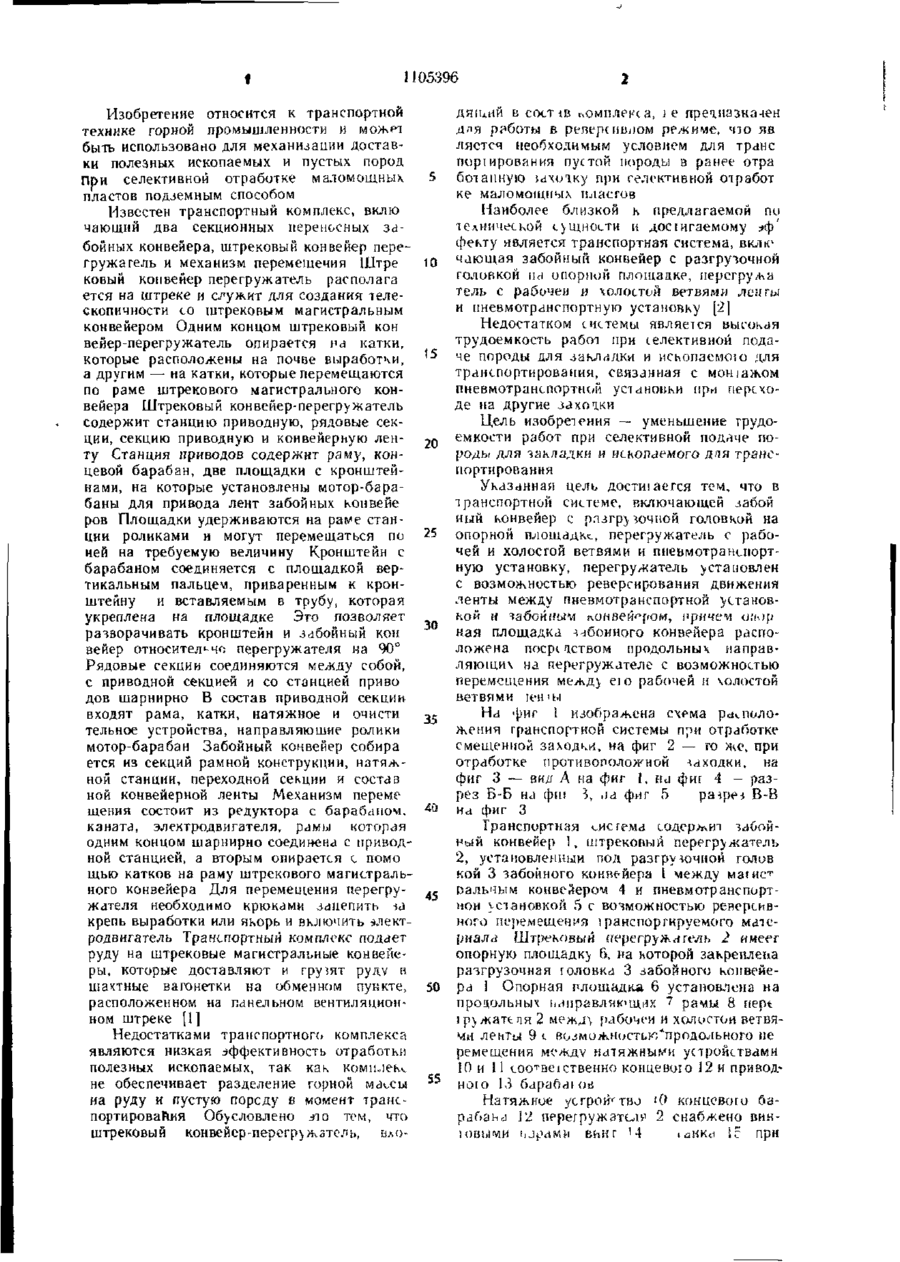

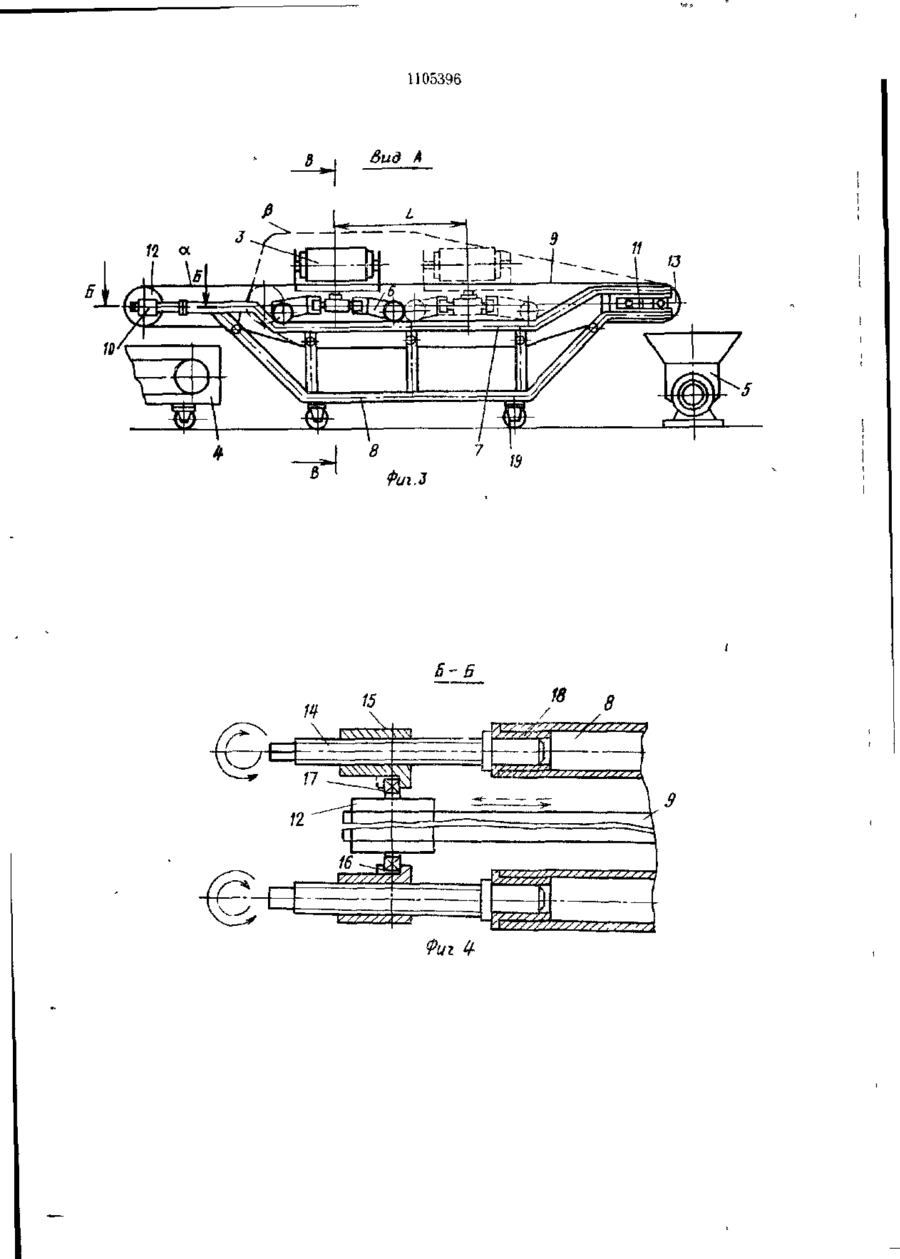

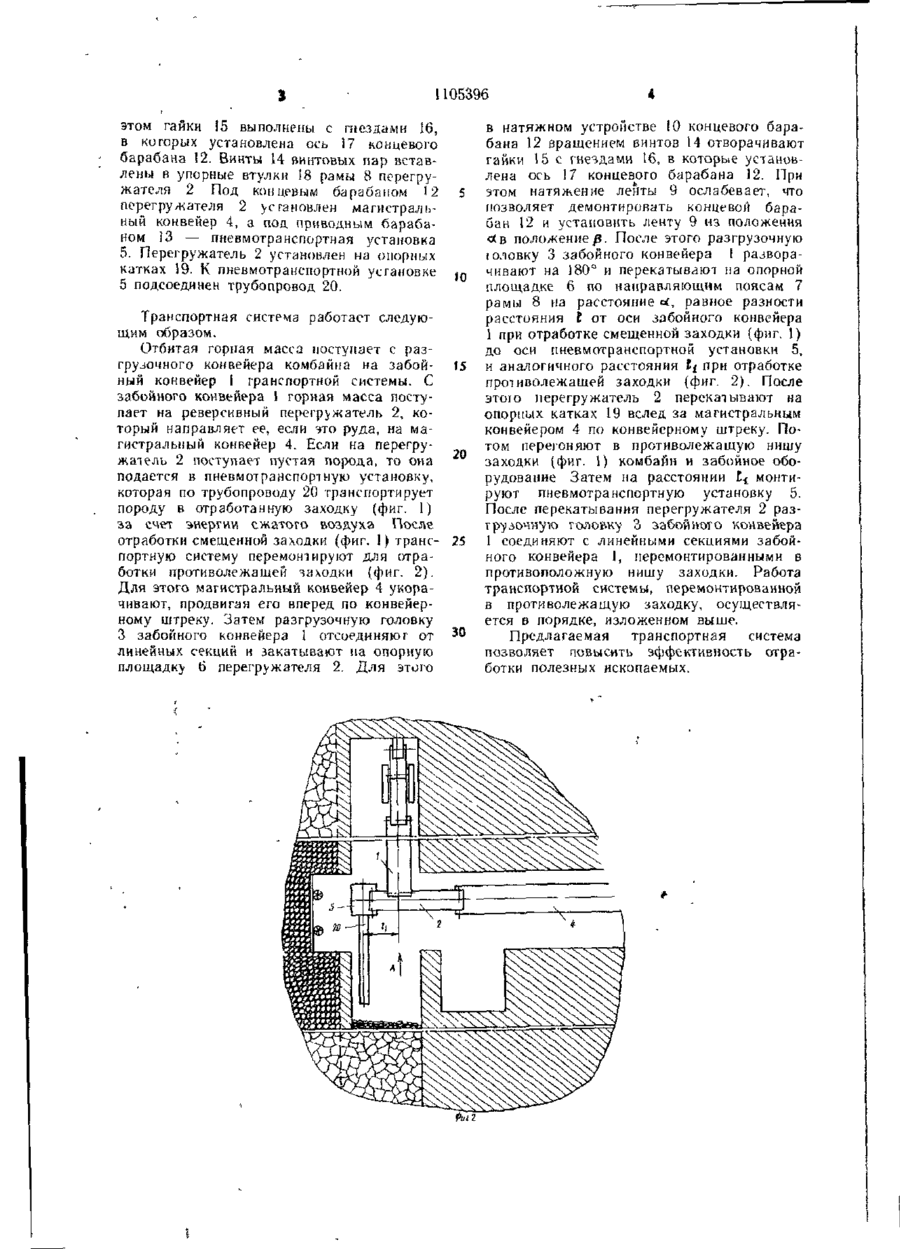

ТРАНСПОРТНАЯ СИСТЕМА, включающая забойный конвейер с разгрузочной головкой на опорной площадке, перегружатель с рабочей и холостой ветвями ленты, пневмотранспортную установку, отличающаяся тем, что, с целью уменьшения трудоемкости работы при селективной подаче породы для закладки и ископаемого для транспортирования, перегружатель установлен с возможностью реверсирования движения ленты между пневмотранспортной установкой и забойным конвейером, причем опорная площадка забойного конвейера расположена посредством продольных направляющих на перегружателе с возможностью перемещения между его рабочей и холостой ветвями ленты. (Л с о ел со СО і 105396 Изобретение относится к транспортной технике горной промышленности и может быть использовано для механизации доставки полезных ископаемых и пустых пород при селективной отработке маломощных пластов подземным способом Известен транспортный комплекс, вклю чающий два секционных переносных забойных конвейера, штрековый конвейер перегружатель и механизм перемещения Штре ковый конвейер перегружатель рас пол а га ется на штреке и служит для создания телескопичности со штрековым магистральным конвейером Одним концом штрековый кон вейер-перегружатель опирается на катки, которые расположены на почве выработки, а другим — на катки, которые перемещаются • по раме штрекового магистрального конвейера Штрековый конвейер-перегружатель содержит станцию приводную, рядовые секции, секцию приводную и конвейерную ленту Станция приводов содержит раму, концевой барабан, две площадки с кронштейнами, на которые установлены мотор-барабаны для привода лент забойных конвейе ров Площадки удерживаются на pawe станции роликами и могут перемещаться по ней на требуемую величину Кронштейн с барабаном соединяется с площадкой вертикальным пальцем, приваренным к кронштейну и вставляемым в трубу, которая укреплена на площадке Это позволяет разворачивать кронштейн и забойный кон вейер относительно перегружателя на 90° Рядовые секции соединяются между собой, с приводной секцией и со станцией приво дов шарнирно В состав приводной секции входят рама, катки, натяжное и очисти тельное устройства, направляющие ролики мотор-барабан Забойный конвейер собира ется из секций рамной конструкции, натяжной станции, переходной секции и состав ной конвейерной ленты Механизм переме щения состоит из редуктора с барабаном, каната, электродвигателя, рамы которая одним концом шарнирно соединена с приводной станцией, а вторым опирается с помо щью катков на раму штрекового магистрального конвейера Для перемещения перегружателя необходимо крюками зацепить ij крепь выработки или якорь и включить электродвигатель Транспортный комплекс подает руду на штрековые магистральные конвейеры, которые доставляют и груіят руду в шахтные вагонетки на обменном пункте, расположенном на панельном вентиляционном штреке [1] Недостатками транспортного комплекса являются низкая эффективность отработки полезных ископаемых, так как комплекс не обеспечивает разделение горной ма^сы на руду и пустую пореду s момент транспортировайля Обусловлено я о тем, что штрековы й конвейер -перегру ж зте/т ь, вло ДЯІЦИИ в сост їв комплекса, і є предназначен дня работы в реверсивном режиме, что яв лястсч необходимым условием для транс поріирования пустой породы в ранее отра бот энную sdxoiKy при селективной отработ ке маломощных пластов Наиболее близкой к предлагаемой по телнической сущности и досіигаемому ;»ф' фекту является транспортная система, вклкл 10 чающая забойный конвейер с разгрузочной головкой па опорной площадке, перегружа тель с рабочей и холостой ветвями леигы и нневмотранспортную установку [2| Недостатком системы является высокая трудоемкость работ при селективной подаче породы для закладки и ископаемою для транспортирования, связанная с мои і а жом пневмотранспортой установки при переходе па другие за хот,ки Цель изобретения — уменьшение трудоемкости работ при селективной подаче по20 роды для закладки и ископаемого для транспортирования Указанная цель достиіаегея тем, что в транспортной системе, включающей забой ный конвейер с разгрузочной головкой на 25 опорной площадка, перегружатель с рабочей и холостой ветвями и пневмотранспортную установку, перегружатель установлен с возможностью реверсирования движения ленты между пневмотранспортной установкой и забойным конвейером, причем о.чор З О ная площадка обойного конвейера расположена посредством продольных направляющих на перегружателе с возможностью перемещения между его рабочей и холостой ветвями ієн 'ы На фиг 1 изображена схема рек положения транспортной системы при отработке смещенной заходки, на фиг 2 — го же, при отработке противоположной чаходки, на фиг 3 — вид А на фиг 1, на фиг 4 - разрез Б-Б на фи! 3, аа фиг 5 ра-ірез В-В на фиг 3 Транспортная система содержит забойный конвейер 1, штрековый перегружатель 2, установленный под разгрузочной голов кой 3 забойного конвейера I между магиспалышм конвейеров 4 и пневмотранспортмои установкой 5 с возможностью реверсивного перемещения іранспоргируемого материала Штрековый перегружатель 2 имеет опорную площадку 6, на которой закреплена разгрузочная головка 3 забойного конвейе50 ра 1 Опорная площадка 6 7установлена на продольных ьаиравлякчцигх рамы 8 nept іружателя 2 между рабочей и холостой ветвями ленты 9 (. во-шожностьк/продольного не ремещения между натяжными устройствами 10 и ! 1 еоотвеіственно концевою 12 и приводного 13 барабаїОЙ Натяжное устройство f 0 концевого ба1 рабаьсі І2 перегружать^ 2 снабжено вин1ОВЫМИ h J p d M H BhH Г Н і cKKti 15 ПрИ 105396 этом гайки 15 выполнены с гнездами 16, в которых установлена ось 17 концевого барабана 12. Винты 14 винтовых пар вставлены в упорные втулки 18 рамы 8 перегружателя 2 Под концевым барабаном 12 перегружателя 2 установлен магистральный конвейер 4, а под приводным барабаном 13 — пневмотранспортная установка 5. Перегружатель 2 установлен на опорных катках 19. К пневмотранспортной установке 5 подсоединен трубопровод 20. Транспортная система работает следующим образом. Отбитая горная масса поступает с разгрузочного конвейера комбайна на забой- t5 ный конвейер 1 транспортной системы. С забойного конвейера 1 горная масса поступает на реверсивный перегружатель 2, который направляет ее, если что руда, на магистральный конвейер 4. Если на перегружатель 2 поступает пустая порода, то она 20 подается в пневмотранспорт ную установку, которая по трубопроводу 20 транспортирует породу в отработанную заходку (фиг. 1) за счет энергии сжатого воздуха После отработки смещенной заходки (фиг. 1) транс- 25 портную систему перемонтируют для отработки противолежащей заходки (фиг. 2). Для этого магистральный конвейер 4 укорачивают, продвиган его вперед по конвейерному штреку. Затем разгрузочную головку 3 забойного конвейера 1 отсоединяют от 5 0 линейных секций и закатывают на опорную площадку 6 перегружателя 2. Для этого в натяжном устройстве 10 концевого барабана 12 вращением винтов 14 отворачивают гайки 15 с гнездами 16, в которые установлена ось 17 концевого барабана 12. При этом натяжение ленты 9 ослабевает, что позволяет демонтировать концевой барабан 12 и установить ленту 9 из положения оСв положение^. После этого разгрузочную юловку 3 забойного конвейера 1 разворачивают на 180° и перекатывают на опорной площадке 6 по направляющим поясам 7 рамы 8 на расстояние
