Спосіб електричного знеболювання

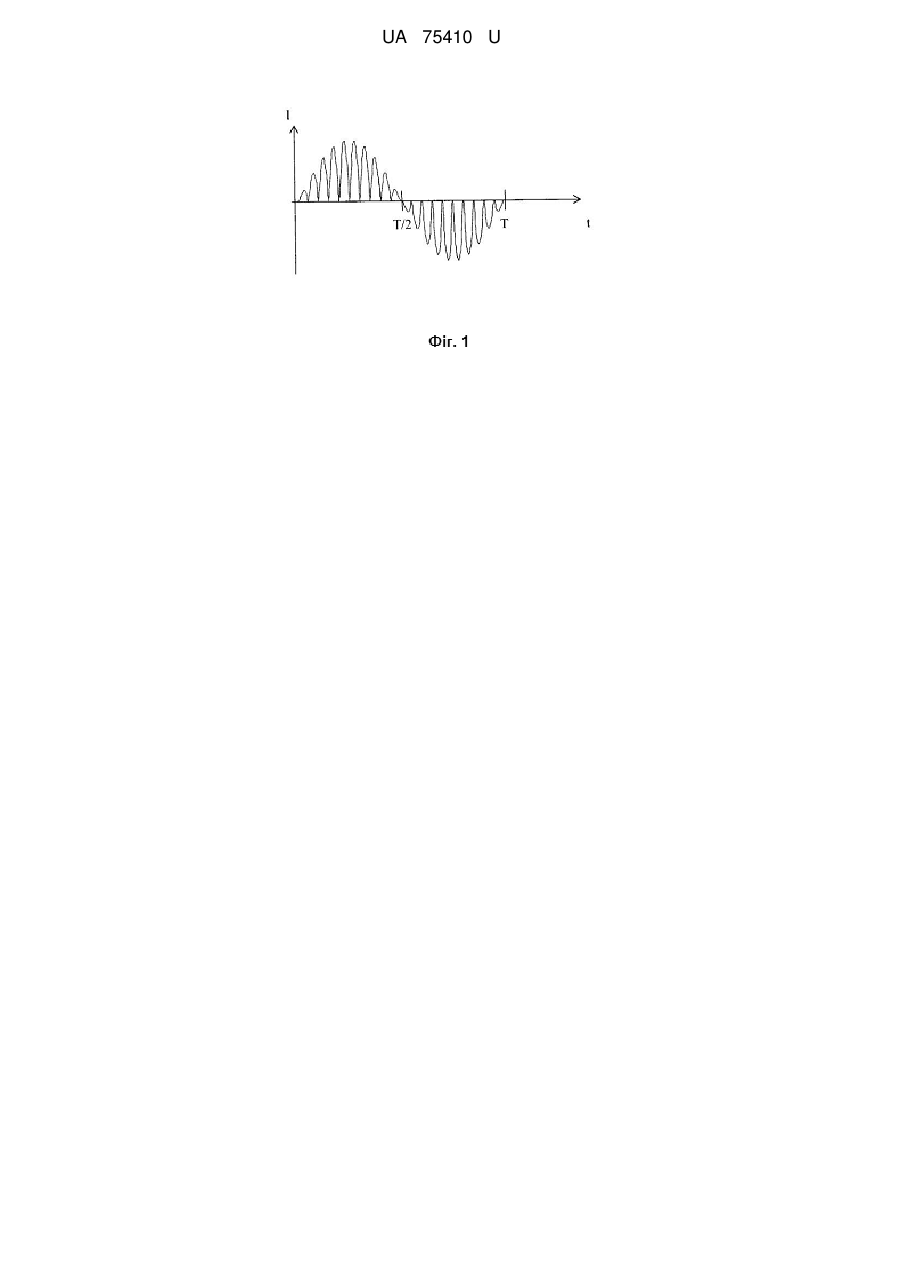

Реферат: Спосіб електричного знеболювання шляхом накладання на уражену поверхню змоченого в розчині анестетика тампона, прикладання активного електрода до тампона, а покритого мокрою тканиною пасивного електрода - до руки пацієнта, подання до електродів високочастотного струму з низькочастотною модуляцією такої амплітуди, при якій пацієнт відчуває помірний біль, та вимкнення струму, коли пацієнт перестає відчувати біль від електричних імпульсів. Полярність іонів анестетика, які викликають знеболювання, співпадає з полярністю активного електрода. Період низькочастотної модуляції складається з півперіоду лінійного зростання струму до максимального рівня і півперіоду відсутності струму. UA 75410 U (12) UA 75410 U UA 75410 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель може бути віднесена до терапії, зокрема до способів знеболювання під час хірургічного та терапевтичного лікування. Найбільш близьким за суттю до способу, що заявляється, є спосіб електричного знеболювання шляхом накладання на уражену поверхню змоченого в розчині анестетика тампона, прикладання активного електрода до тампона, а покритого мокрою тканиною пасивного електрода - до руки пацієнта, подання до електродів високочастотного (5000 Гц) струму з низькочастотною (25-100 Гц) синусоїдальною модуляцією такої амплітуди, при якій пацієнт відчуває помірний біль та вимкнення струму, коли пацієнт перестає відчувати біль від електричних імпульсів. На фіг. 1 зображений графік зміни струму І в тканинах пацієнта від часу t. В процесі електричного знеболювання згідно з прототипом під дією високочастотного струму відбувається іонізація анестезуючої речовини. Високочастотний струм модулюється синусоїдальним струмом низької частоти. Під дією цього струму іони анестетика рухаються в напрямі уражених тканин пацієнта та від них. Цей змінний рух іонів анестетика викликає нагрівання уражених тканин пацієнта і додаткові болісні відчуття, але не супроводжується глибоким та швидким проникненням діючих речовин в уражені тканини. Таким чином, недоліками прототипу є недостатньо глибоке та швидке проникнення анестетиків в тканини пацієнта та перегрівання уражених тканин пацієнта. Корисна модель, що заявляється, вирішує задачу покращення процесу знеболювання в уражених тканинах пацієнта. Технічний результат, що досягається, полягає в більш глибокому та швидкому знеболюванні уражених тканин пацієнта без перегрівання уражених тканин пацієнта. Зазначена задача вирішується завдяки тому, що в відомому способі електричного знеболювання шляхом накладання на уражену поверхню змоченого в розчині анестетика тампона, прикладання активного електрода до тампона, а покритого мокрою тканиною пасивного електрода - до руки пацієнта, подання до електродів високочастотного струму з низькочастотною модуляцією такої амплітуди, при якій пацієнт відчуває помірний біль та вимкнення струму, коли пацієнт перестає відчувати біль від електричних імпульсів, згідно з корисною моделлю полярність іонів анестетика, які викликають знеболювання, співпадає з полярністю активного електрода, а період низькочастотної модуляції складається з півперіоду лінійного зростання струму до максимального рівня і півперіоду відсутності струму. На фіг. 2 зображено графік зміни струму І від часу t в тканинах пацієнта в способі згідно з корисною моделлю, що заявляється. Відмінною особливістю способу, який заявляється, є те, що полярність іонів анестетика, які викликають знеболювання, співпадає з полярністю активного електрода, а період низькочастотної модуляції складається з півперіоду лінійного зростання струму до максимального рівня і півперіоду відсутності струму. Завдяки тому, що полярність іонів анестетика, які викликають знеболювання, співпадає з полярністю активного електрода, то ці іони отримують направлений рух в напрямку уражених тканин пацієнта, що сприяє більш швидкому та глибокому проникненню анестетика в ці тканини та більш швидкому знеболюванню уражених тканин. Оскільки період низькочастотної модуляції складається з півперіоду лінійного зростання струму І до максимального рівня і півперіоду відсутності струму, то це не викликає перегрівання уражених тканин і появи додаткових болісних відчуттів пацієнта. Запропонований спосіб здійснюється наступним чином. На уражену поверхню накладають змочений в розчині анестетика тампон та прикладають до нього активний електрод. Пасивний електрод, що покритий мокрою тканиною вкладають в руку пацієнта і подають до електродів високочастотний (5000 Гц) струм з низькочастотною (25-100 Гц) модуляцією згідно з фіг. 2. Амплітуду струму підбирають такої величини, щоб пацієнт відчував помірний біль. Під дією високочастотного струму відбувається іонізація анестезуючої речовини. Іони анестетика, які викликають знеболювання, починають рухатися в бік уражених тканин і знеболюють їх. Коли пацієнт перестає відчувати біль від електричних імпульсів, струм вимикають і над ураженими тканинами пацієнта виконують хірургічні операції та терапевтичні процедури. Джерело інформації: 1. Ефанов О.И. Физиотерапия стоматологических заболеваний. - М.: Медицина, 1983 г. 259 с. 1 UA 75410 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Спосіб електричного знеболювання шляхом накладання на уражену поверхню змоченого в розчині анестетика тампона, прикладання активного електрода до тампона, а покритого мокрою тканиною пасивного електрода - до руки пацієнта, подання до електродів високочастотного струму з низькочастотною модуляцією такої амплітуди, при якій пацієнт відчуває помірний біль, та вимкнення струму, коли пацієнт перестає відчувати біль від електричних імпульсів, який відрізняється тим, що полярність іонів анестетика, які викликають знеболювання, співпадає з полярністю активного електрода, а період низькочастотної модуляції складається з півперіоду лінійного зростання струму до максимального рівня і півперіоду відсутності струму. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
