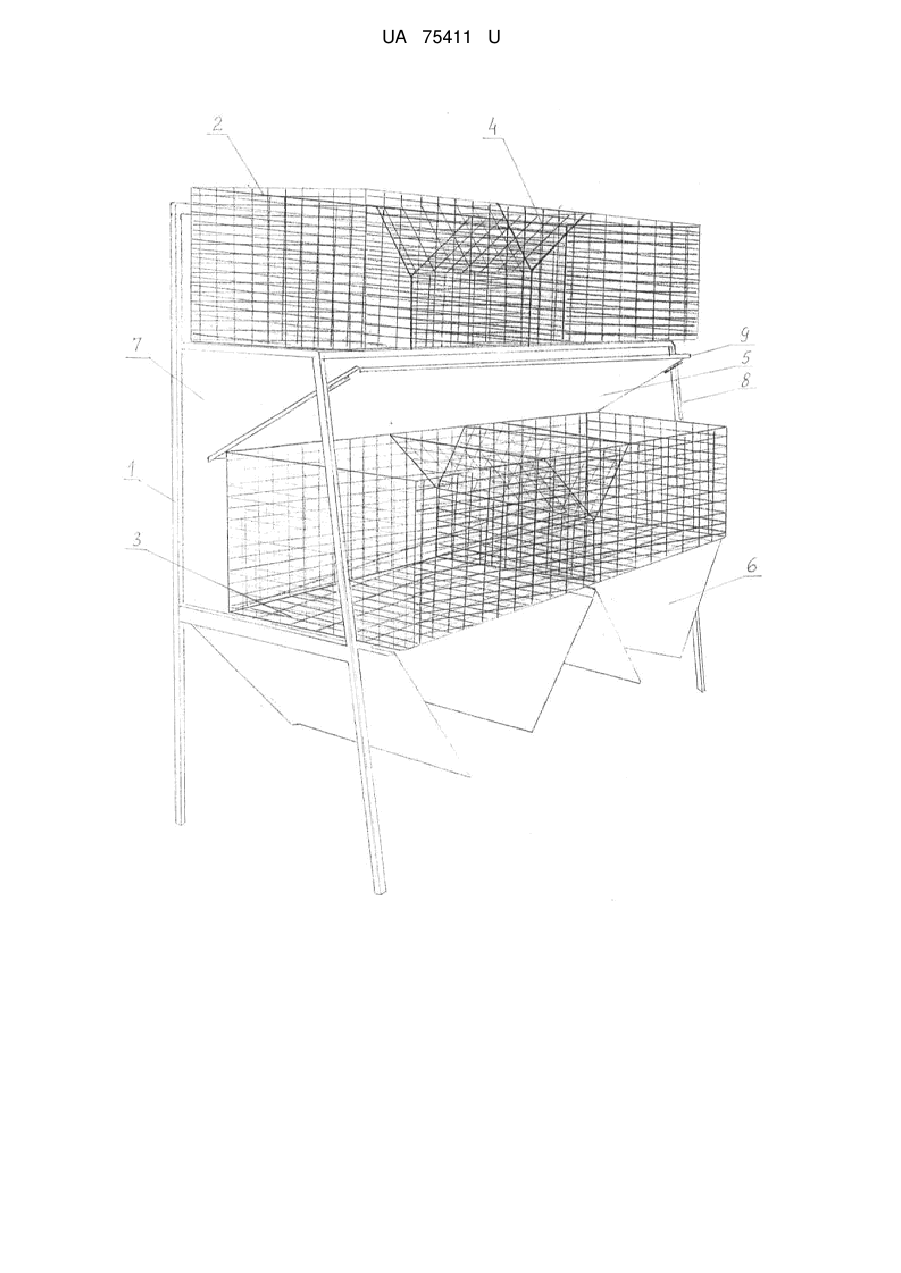

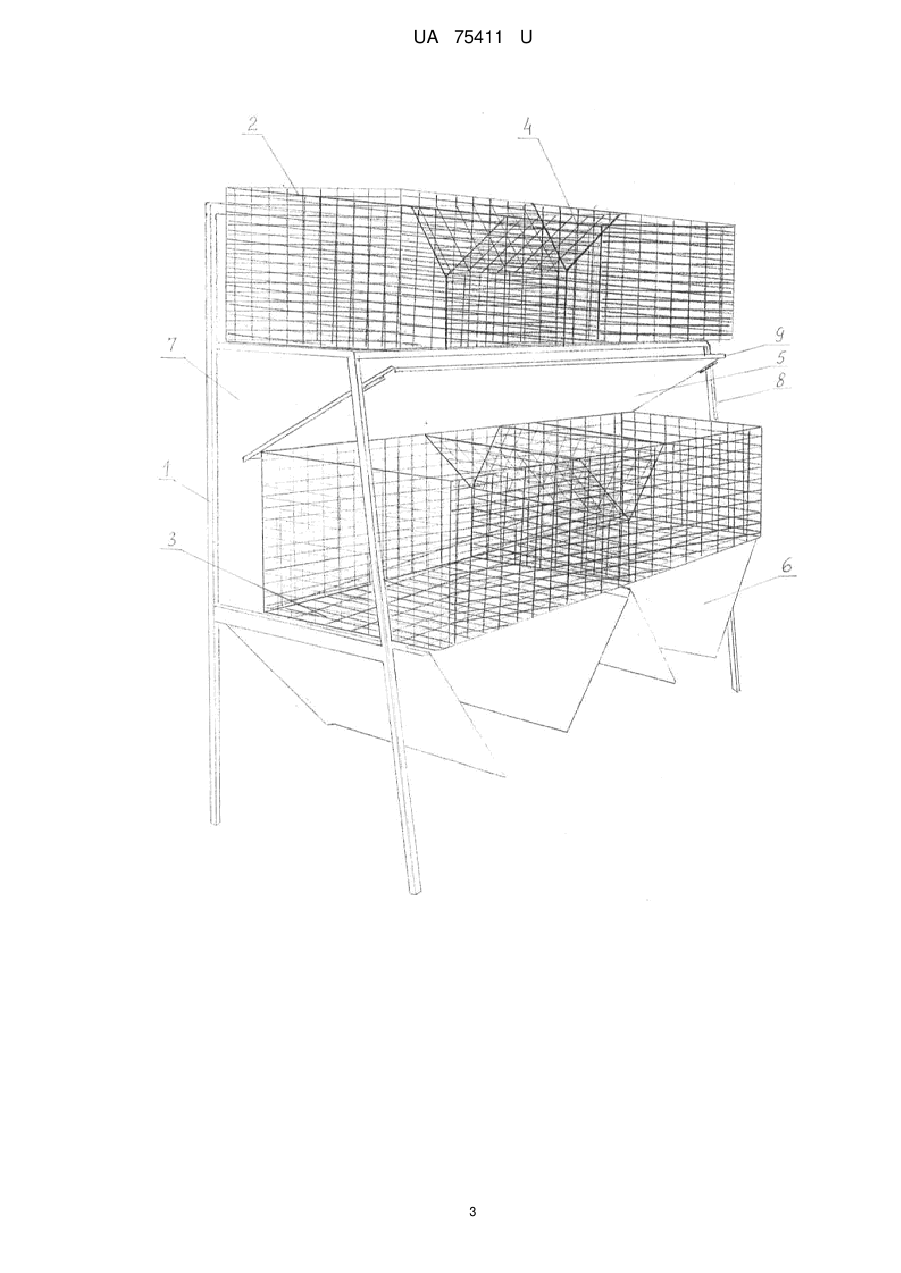

Модуль для утримання і вирощування кролів

Реферат: UA 75411 U UA 75411 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільського господарства, а саме до пристроїв для утримання і вирощування кролів в господарствах сімейного типу, і може бути застосована також у фермерських господарствах. Кролятина належить до дієтичного білого м'яса і по кількості білка вона перевищує яловичину, свинину і телятину. М'ясо кролів займає перше місце за білковою поживністю, ніжністю та смаком, тому що воно не містить хімічних речовин як штучних добавок, не містить важких металів і радіонуклідів, воно екологічно чисте і може бути використано для дієтичного і дитячого харчування, тому що кролів утримують і вирощують в екологічно чистих умовах. Відома міні-ферма для утримання кролів, що включає скомпоновані в батареї клітки з решітчастою підлогою та встановлений на підставці під батарею кліток бункер з днищем для збору екскрементів, з похилими повздовжніми стінками, рівними довжині кліткової батареї, яка відрізняється тим, що підставка виконана у вигляді каркаса, який складається з поздовжніх, поперечних та V-подібних елементів зі стійками з регульованими підкладками знизу, причому днище бункера між поздовжніми похилими стінками має форму півциліндра, одна із торцевих стінок бункера встановлена вертикально і має в нижній частині випускний патрубок, скріплений з днищем бункера і з'єднаний з вивантажувальною трубою, що виходить за межі розміщення міні-ферми та з'єднує бункер з місткістю для збору екскрементів, причому днище бункера, патрубок та вивантажувальна труба мають ухил в сторону місткості для збору гною, а друга торцева стінка бункера виконана похилою і має прикріплений до неї зверху направляючий лоток, а на стінці клітки на кронштейнах закріплено гноєзмивний поворотний бачок для води зі змивною горловиною з можливістю розміщення її над направляючим лотком при повороті бачка. Ухил днища бункера складає 3-5° до горизонталі [Патент на к.м. № 59865 Україна А01K1/02. Заявл. 28.04.2010. Опубл. 10.06.2011. Бюл. № 11]. Ця міні-ферма дуже складна за конструкцією. Засоби для видалення екскрементів мають велику кількість елементів, з'єднаних між собою, що тільки ускладнюють конструкцію у цілому, неефективні і незручні в експлуатації, при цьому дуже металоємні і вимагають постійного моніторингу за їх роботою. Відома також система для утримання кролів в закритих приміщеннях, що включає утримання кролів в сітчастих клітках, скомпонованих в батарею, пристрій роздавання гранульованих кормів, який складається з розподільчого шнека та годівниці всередині кліток, в яких проходить водопровідна труба з ніпельними напувалками в кожній клітці, а нижче кліткової батареї розміщено стрічковий транспортер для видалення сечі і калу, який має загнуті вверх краї стрічки, а один кінець стрічкового транспортера виходить назовні приміщення через отвір в стіні та встановлений над місткістю для збору екскрементів, яка відрізняється тим, що стрічковий транспортер встановлений під кутом до горизонту, причому нижній похилий кінець транспортера теж виходить за межі приміщення і має біля цього кінця місткість для збору сечі, кут нахилу стрічкового транспортера до горизонту складає 3-5° [Патент на к.м. № 52478 Україна А01K1/02 Заявл. 12.03.2010. Опубл. 25.08.2010. Бюл. № 16]. Ця система також складна і дуже неефективна, особливо для утримання кролів в фермерських господарствах, де утримання і вирощування кролів здійснюють в сітчастих клітках, розміщених на вільному повітрі. В основу корисної моделі, що пропонується поставлена задача спрощення конструкції модуля для утримання і вирощування кролів за рахунок спрощення системи видалення екскрементів і створення гігієнічних і комфортних умов утримання кролів. Поставлена задача вирішується тим, що в модулі для утримання і вирощування кролів, який включає каркас зі встановленими у ньому сітчастими клітками з решітчастою підлогою, розміщеними двома ярусами і забезпеченими годівницями для гранульованих кормів і яслами для грубих кормів, напувалками і засобами для видалення екскрементів, який відрізняється тим, що задня стінка каркаса виконана суцільною, наприклад, з оцинкованого металевого листа, засіб для видалення екскрементів з кліток верхнього ярусу виконаний із суцільної подовжньої похилої і гладкої поверхні, яка зверху закріплена до стійок каркаса з утворенням виступу від них, а нижня кромка поверхні спирається на стелі кліток нижнього ярусу із створенням зазору між задньою стінкою каркаса і цією поверхнею, а засіб для видалення екскрементів з кліток нижнього ярусу виконаний з окремих похилих і гладких поверхонь, закріплених верхньою кромкою до решітчастої підлоги кліток і перпендикулярно задній стінці каркаса без створення зазору між нею і цими поверхнями, які мають можливість приймати екскременти з верхньої похилої поверхні через зазор між задньою стінкою каркаса і верхньою поверхнею і направляти їх в змінні ємності, які встановлені під похилими поверхнями нижнього ярусу кліток. Така проста конструкція засобів для видалення екскрементів має більшу перевагу перед відомими засобами у тому плані, що екскременти не затримуються на ярусах, де розміщені 1 UA 75411 U 5 10 15 20 25 30 35 клітки з кролями, а швидко збігають по похилих і гладких поверхнях в ємності, які є змінні, їх легко замінити на чисті, що дозволяє зменшити металоємність конструкції модуля і створити комфортні та гігієнічні умови утримання кролів, за рахунок чого отримують екологічно чисту продукцію кролівництва. Наявність відмітних ознак у сукупності ознак знаходяться в причинно-наслідковому зв'язку з досягнутим технічним результатом, а саме за рахунок такої конструкції модуля досягається швидке видалення екскрементів, створюються більш гігієнічні і комфортні умови утримання кролів, чистота і свіже повітря, що дає зручність і кращі умови обслуговування кліток з кролями, а також запобігання інфікуванню вірусами і різними хворобами. Модуль для утримання і вирощування кролів схематично зображений на кресленні. Модуль для утримання і вирощування кролів включає металевий каркас 1 з профільної труби прямокутного перерізу, в який встановлені сітчасті клітки 2 з решітчастою підлогою 3, розміщеними двома ярусами і забезпеченими годівницями для гранульованих кормів і напувалками (на кресленні не визначені), яслами 4 для грубих кормів і засобами 5 і 6 для видалення екскрементів з кліток 2 верхнього і нижнього ярусів. Каркас 1 має задню стінку 7, яка виконана суцільною, закрита, наприклад, оцинкованим металевим листом. Засіб 5 для видалення екскрементів з кліток 2 верхнього ярусу виконаний з суцільної подовжньої похилої і гладкої поверхні, яка зверху закріплена до стійок 8 каркаса 1 з утворенням виступу 9 від них, щоб сміття і екскременти не попадали на клітки 2 нижнього ярусу, а нижня кромка поверхні спирається на стелі кліток 2 нижнього ярусу зі створенням зазору між задньою стінкою 7 каркаса 1 і похилою поверхнею. Засіб 6 для видалення екскрементів з кліток 2 нижнього ярусу виконаний з окремих похилих і гладких поверхонь, закріплених верхньою кромкою до решітчастої підлоги 3 кліток 2 нижнього ярусу і перпендикулярно задній стінці 7 каркаса 1 без створення зазору між нею і цими поверхнями, які мають можливість приймати екскременти з верхньої поверхні засобу 5 через зазор між задньою стінкою 7 каркаса 1 і верхньою поверхнею і направляти їх в змінні ємності (на кресленні не визначені), які встановлені під похилими поверхнями засобу 6 нижнього ярусу кліток 2. Дослідний зразок модуля для утримання і вирощування кролів пройшов випробування і дав позитивні результати. Екскременти не затримуються на ярусах з клітками, а швидко збігають по похилих і гладких поверхнях засобів 5 і 6 для видалення екскрементів в змінні ємності, які легко замінюють на чисті. Тому утворюються гігієнічні і комфортні умови утримання кролів, їх відгодівлі чистими кормами і свіжою питною водою, в результаті чого отримують екологічно чисту продукцію кролівництва. Цей модуль легкий в обслуговуванні і експлуатації за рахунок спрощеної конструкції видалення екскрементів, яка дозволяє тримати кролів в чистоті і комфорті, запобігати інфікуванню вірусами і різними хворобами і зберігати від інших негативних впливів на їх фізичний стан. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 55 Модуль для утримання і вирощування кролів, який включає каркас з встановленими у ньому сітчастими клітками з решітчастою підлогою, розміщеними двома ярусами і забезпеченими годівницями для гранульованих кормів і яслами для грубих кормів, напувалками та засобами для видалення екскрементів, який відрізняється тим, що задня стінка каркаса виконана суцільною, наприклад, з оцинкованого металевого листа, засіб для видалення екскрементів з кліток верхнього ярусу виконаний із суцільної подовжньої похилої і гладкої поверхні, яка зверху закріплена до стійок каркаса з утворенням виступу від них, а нижня кромка поверхні спирається на стелі кліток нижнього ярусу зі створенням зазору між задньою стінкою каркаса і цією поверхнею, а засіб для видалення екскрементів з кліток нижнього ярусу виконаний з окремих похилих і гладких поверхонь, закріплених верхньою кромкою до решітчастої підлоги кліток і перпендикулярно задній стінці каркаса без створення зазору між нею і цими поверхнями, які мають можливість приймати екскременти з верхньої похилої поверхні через зазор між задньою стінкою каркаса і верхньою поверхнею і направляти їх в змінні ємності, які встановлені під похилими поверхнями нижнього ярусу кліток. 2 UA 75411 U 3
