Пристрій для формування будівельних виробів

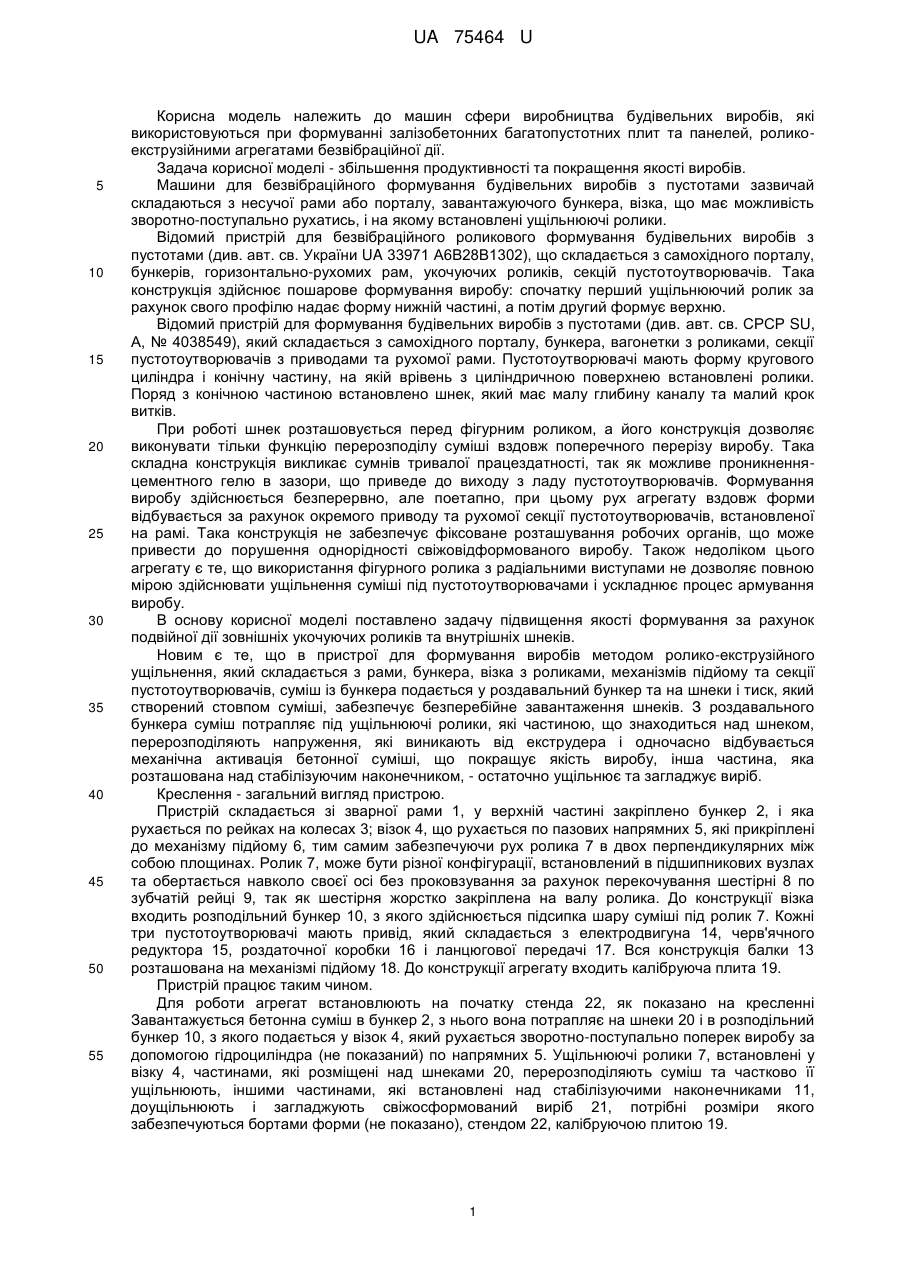

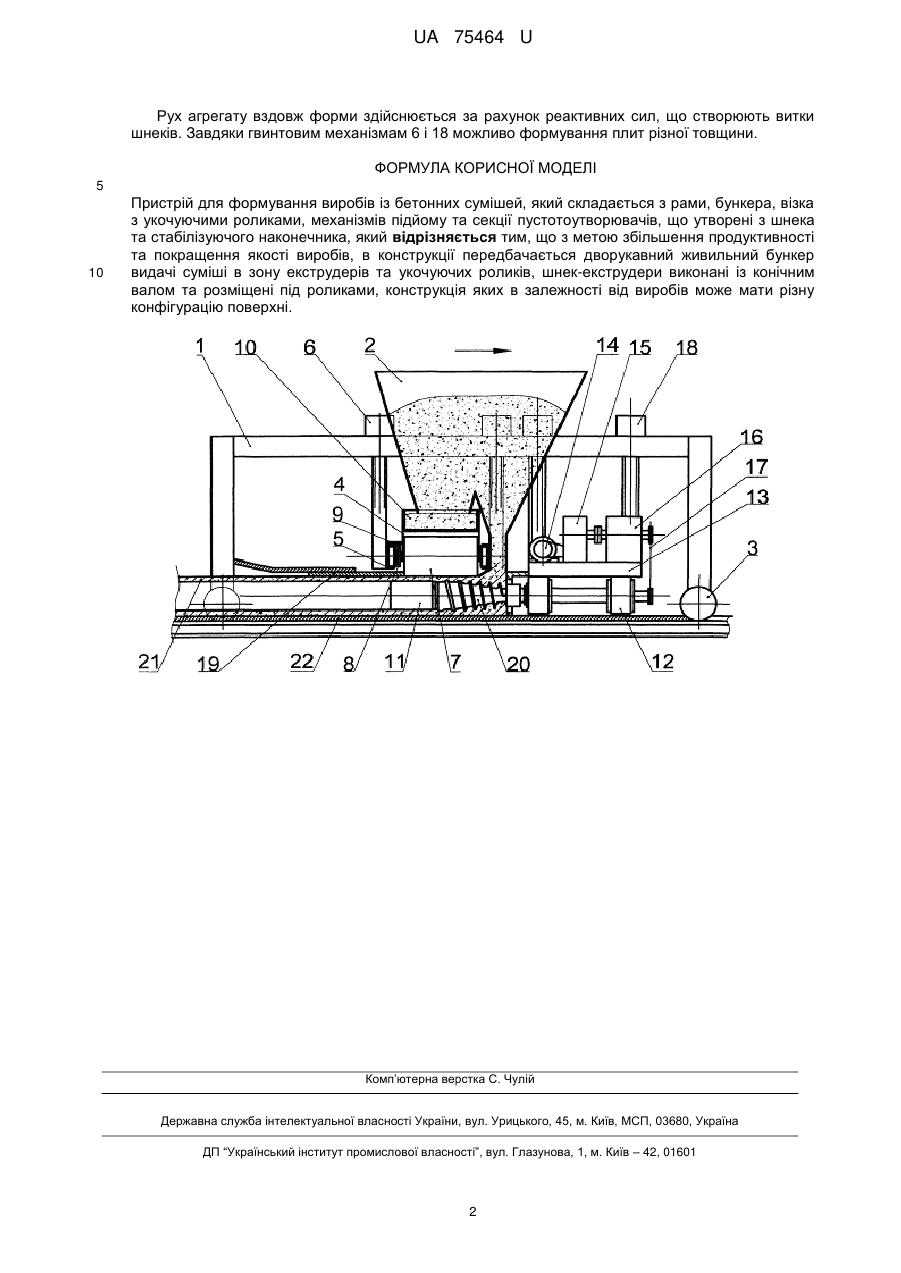

Реферат: UA 75464 U UA 75464 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машин сфери виробництва будівельних виробів, які використовуються при формуванні залізобетонних багатопустотних плит та панелей, роликоекструзійними агрегатами безвібраційної дії. Задача корисної моделі - збільшення продуктивності та покращення якості виробів. Машини для безвібраційного формування будівельних виробів з пустотами зазвичай складаються з несучої рами або порталу, завантажуючого бункера, візка, що має можливість зворотно-поступально рухатись, і на якому встановлені ущільнюючі ролики. Відомий пристрій для безвібраційного роликового формування будівельних виробів з пустотами (див. авт. св. України UA 33971 А6В28В1302), що складається з самохідного порталу, бункерів, горизонтально-рухомих рам, укочуючих роликів, секцій пустотоутворювачів. Така конструкція здійснює пошарове формування виробу: спочатку перший ущільнюючий ролик за рахунок свого профілю надає форму нижній частині, а потім другий формує верхню. Відомий пристрій для формування будівельних виробів з пустотами (див. авт. св. СРСР SU, А, № 4038549), який складається з самохідного порталу, бункера, вагонетки з роликами, секції пустотоутворювачів з приводами та рухомої рами. Пустотоутворювачі мають форму кругового циліндра і конічну частину, на якій врівень з циліндричною поверхнею встановлені ролики. Поряд з конічною частиною встановлено шнек, який має малу глибину каналу та малий крок витків. При роботі шнек розташовується перед фігурним роликом, а його конструкція дозволяє виконувати тільки функцію перерозподілу суміші вздовж поперечного перерізу виробу. Така складна конструкція викликає сумнів тривалої працездатності, так як можливе проникненняцементного гелю в зазори, що приведе до виходу з ладу пустотоутворювачів. Формування виробу здійснюється безперервно, але поетапно, при цьому рух агрегату вздовж форми відбувається за рахунок окремого приводу та рухомої секції пустотоутворювачів, встановленої на рамі. Така конструкція не забезпечує фіксоване розташування робочих органів, що може привести до порушення однорідності свіжовідформованого виробу. Також недоліком цього агрегату є те, що використання фігурного ролика з радіальними виступами не дозволяє повною мірою здійснювати ущільнення суміші під пустотоутворювачами і ускладнює процес армування виробу. В основу корисної моделі поставлено задачу підвищення якості формування за рахунок подвійної дії зовнішніх укочуючих роликів та внутрішніх шнеків. Новим є те, що в пристрої для формування виробів методом ролико-екструзійного ущільнення, який складається з рами, бункера, візка з роликами, механізмів підйому та секції пустотоутворювачів, суміш із бункера подається у роздавальний бункер та на шнеки і тиск, який створений стовпом суміші, забезпечує безперебійне завантаження шнеків. З роздавального бункера суміш потрапляє під ущільнюючі ролики, які частиною, що знаходиться над шнеком, перерозподіляють напруження, які виникають від екструдера і одночасно відбувається механічна активація бетонної суміші, що покращує якість виробу, інша частина, яка розташована над стабілізуючим наконечником, - остаточно ущільнює та загладжує виріб. Креслення - загальний вигляд пристрою. Пристрій складається зі зварної рами 1, у верхній частині закріплено бункер 2, і яка рухається по рейках на колесах 3; візок 4, що рухається по пазових напрямних 5, які прикріплені до механізму підйому 6, тим самим забезпечуючи рух ролика 7 в двох перпендикулярних між собою площинах. Ролик 7, може бути різної конфігурації, встановлений в підшипникових вузлах та обертається навколо своєї осі без проковзування за рахунок перекочування шестірні 8 по зубчатій рейці 9, так як шестірня жорстко закріплена на валу ролика. До конструкції візка входить розподільний бункер 10, з якого здійснюється підсипка шару суміші під ролик 7. Кожні три пустотоутворювачі мають привід, який складається з електродвигуна 14, черв'ячного редуктора 15, роздаточної коробки 16 і ланцюгової передачі 17. Вся конструкція балки 13 розташована на механізмі підйому 18. До конструкції агрегату входить калібруюча плита 19. Пристрій працює таким чином. Для роботи агрегат встановлюють на початку стенда 22, як показано на кресленні Завантажується бетонна суміш в бункер 2, з нього вона потрапляє на шнеки 20 і в розподільний бункер 10, з якого подається у візок 4, який рухається зворотно-поступально поперек виробу за допомогою гідроциліндра (не показаний) по напрямних5. Ущільнюючі ролики 7, встановлені у візку 4, частинами, які розміщені над шнеками 20, перерозподіляють суміш та частково її ущільнюють, іншими частинами, які встановлені над стабілізуючими наконечниками 11, доущільнюють і загладжують свіжосформований виріб 21, потрібні розміри якого забезпечуються бортами форми (не показано), стендом 22, калібруючою плитою 19. 1 UA 75464 U Рух агрегату вздовж форми здійснюється за рахунок реактивних сил, що створюють витки шнеків. Завдяки гвинтовим механізмам 6 і 18 можливо формування плит різної товщини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Пристрій для формування виробів із бетонних сумішей, який складається з рами, бункера, візка з укочуючими роликами, механізмів підйому та секції пустотоутворювачів, що утворені з шнека та стабілізуючого наконечника, який відрізняється тим, що з метою збільшення продуктивності та покращення якості виробів, в конструкції передбачається дворукавний живильний бункер видачі суміші в зону екструдерів та укочуючих роликів, шнек-екструдери виконані із конічним валом та розміщені під роликами, конструкція яких в залежності від виробів може мати різну конфігурацію поверхні. Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
