Нвч фільтр

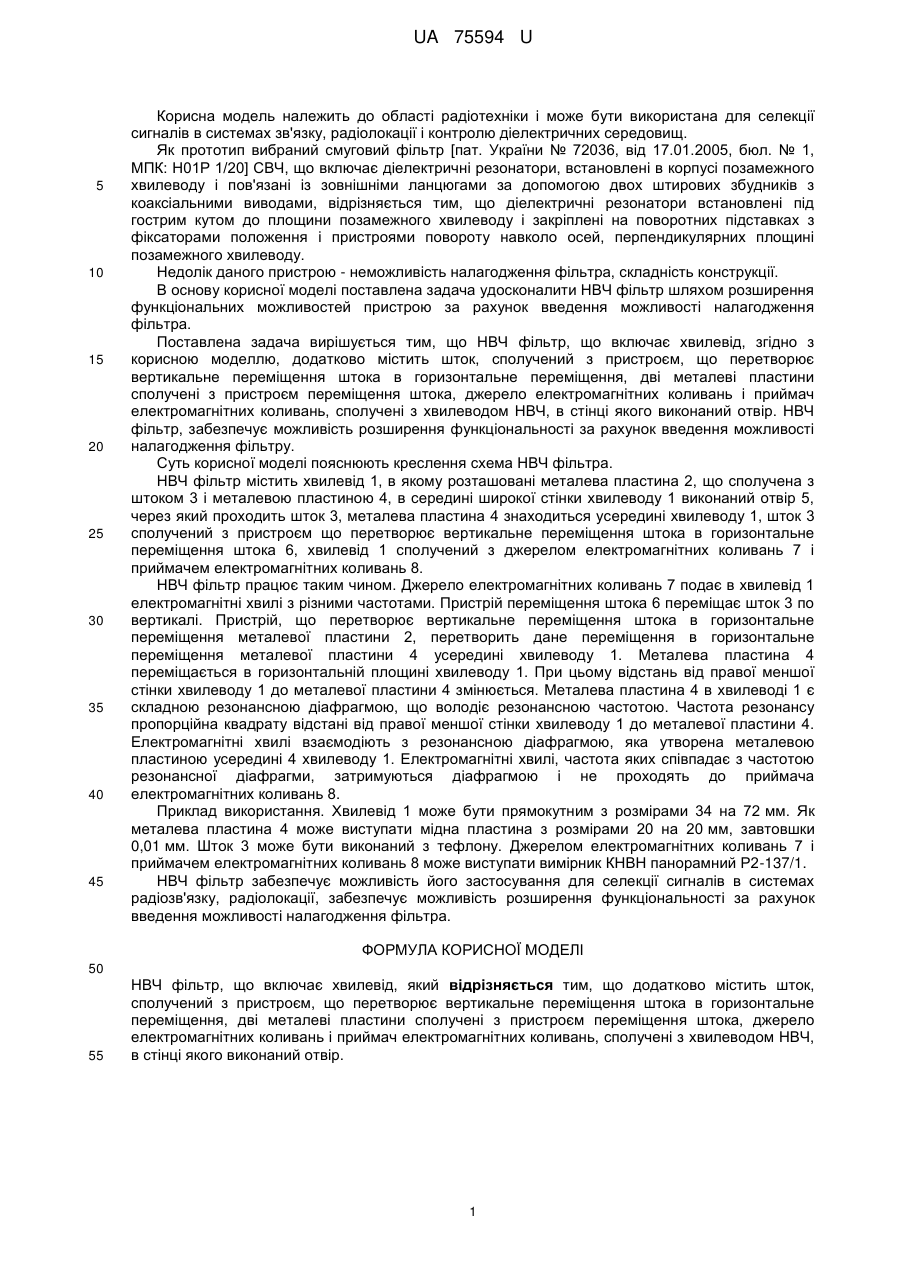

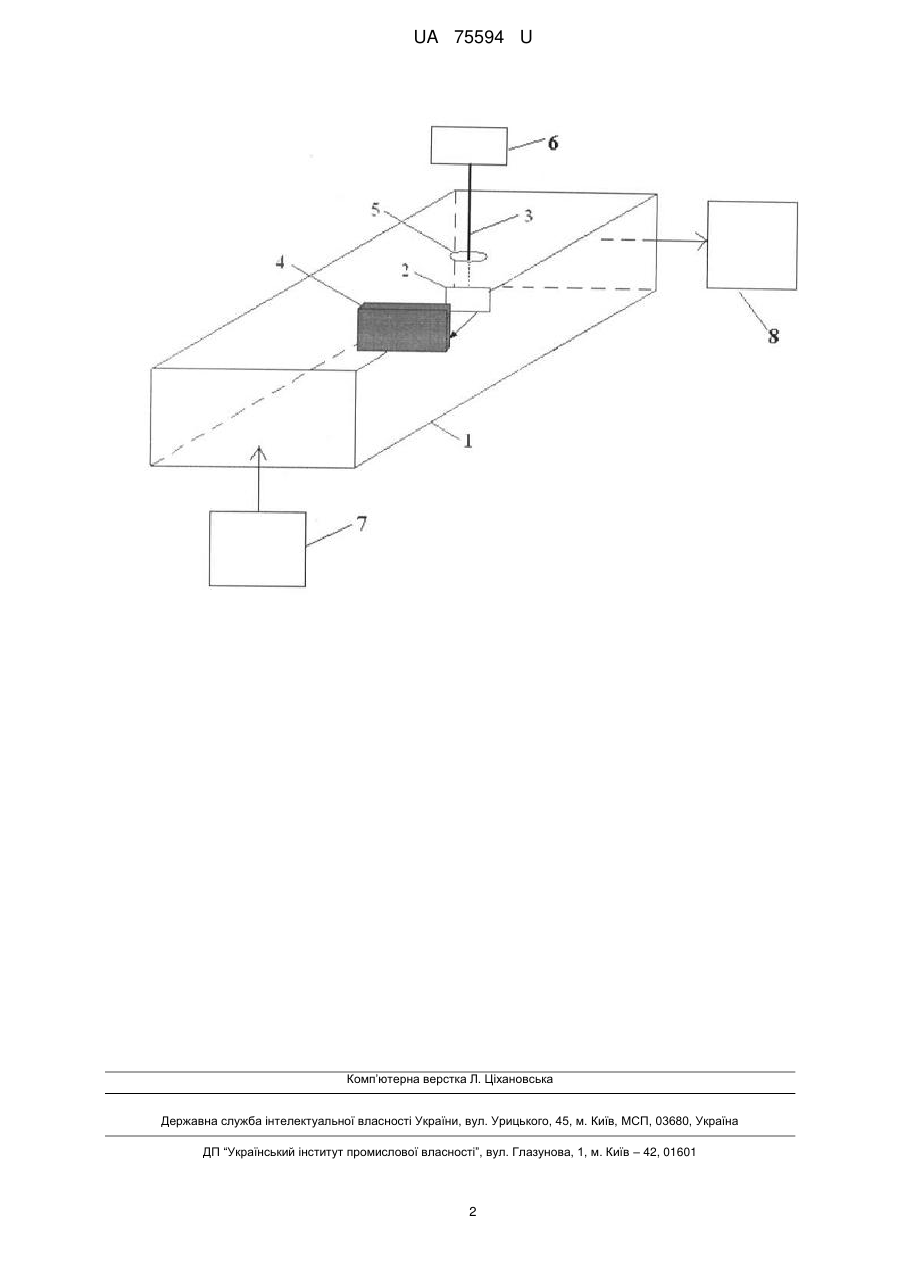

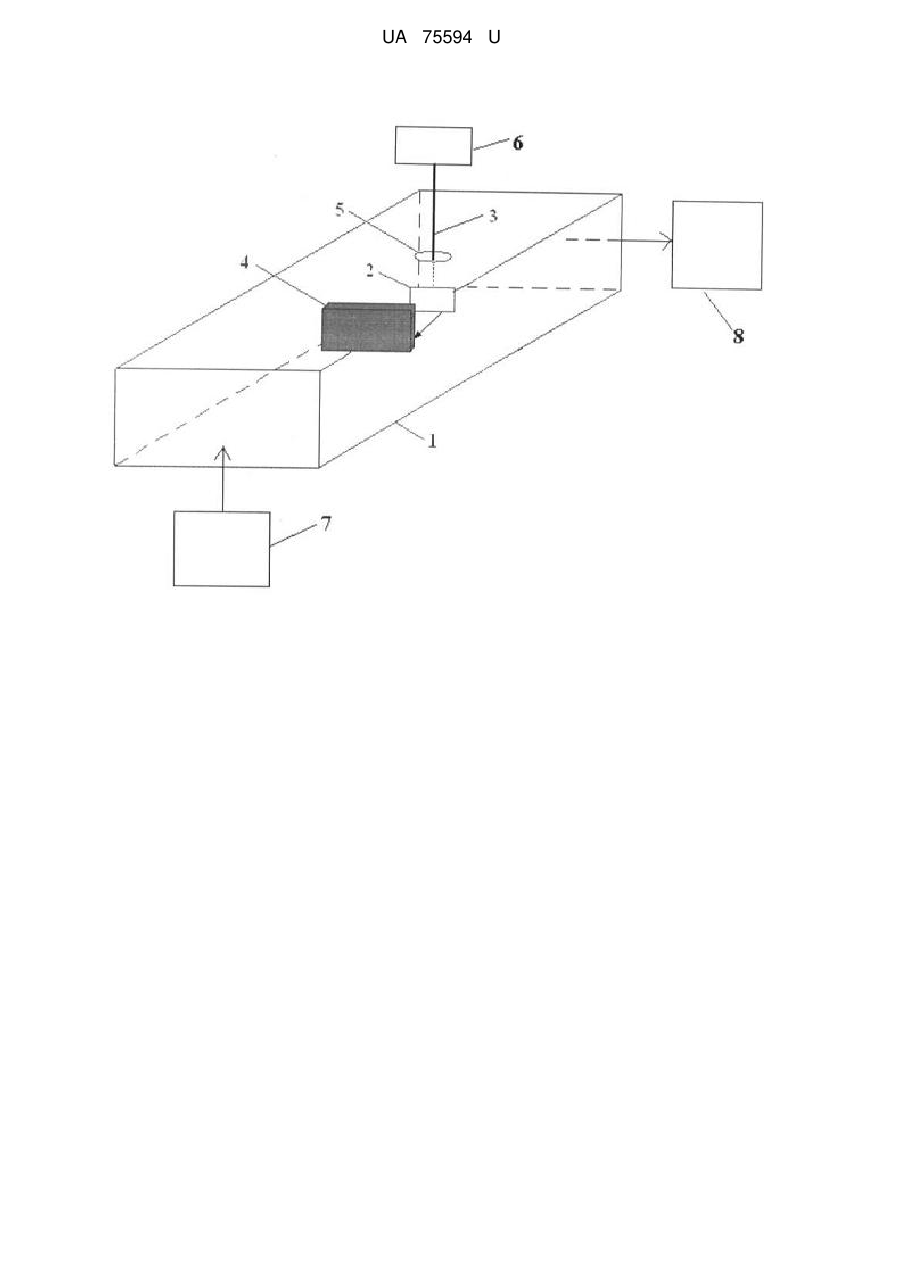

Реферат: НВЧ фільтр містить хвилевід, додатково містить шток, сполучений з пристроєм, що перетворює вертикальне переміщення штока в горизонтальне переміщення, дві металеві пластини сполучені з пристроєм переміщення штока, джерело електромагнітних коливань і приймач електромагнітних коливань, сполучені з хвилеводом НВЧ, в стінці якого виконаний отвір. UA 75594 U (54) НВЧ ФІЛЬТР UA 75594 U UA 75594 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до області радіотехніки і може бути використана для селекції сигналів в системах зв'язку, радіолокації і контролю діелектричних середовищ. Як прототип вибраний смуговий фільтр [пат. України № 72036, від 17.01.2005, бюл. № 1, МПК: Н01Р 1/20] СВЧ, що включає діелектричні резонатори, встановлені в корпусі позамежного хвилеводу і пов'язані із зовнішніми ланцюгами за допомогою двох штирових збудників з коаксіальними виводами, відрізняється тим, що діелектричні резонатори встановлені під гострим кутом до площини позамежного хвилеводу і закріплені на поворотних підставках з фіксаторами положення і пристроями повороту навколо осей, перпендикулярних площині позамежного хвилеводу. Недолік даного пристрою - неможливість налагодження фільтра, складність конструкції. В основу корисної моделі поставлена задача удосконалити НВЧ фільтр шляхом розширення функціональних можливостей пристрою за рахунок введення можливості налагодження фільтра. Поставлена задача вирішується тим, що НВЧ фільтр, що включає хвилевід, згідно з корисною моделлю, додатково містить шток, сполучений з пристроєм, що перетворює вертикальне переміщення штока в горизонтальне переміщення, дві металеві пластини сполучені з пристроєм переміщення штока, джерело електромагнітних коливань і приймач електромагнітних коливань, сполучені з хвилеводом НВЧ, в стінці якого виконаний отвір. НВЧ фільтр, забезпечує можливість розширення функціональності за рахунок введення можливості налагодження фільтру. Суть корисної моделі пояснюють креслення схема НВЧ фільтра. НВЧ фільтр містить хвилевід 1, в якому розташовані металева пластина 2, що сполучена з штоком 3 і металевою пластиною 4, в середині широкої стінки хвилеводу 1 виконаний отвір 5, через який проходить шток 3, металева пластина 4 знаходиться усередині хвилеводу 1, шток 3 сполучений з пристроєм що перетворює вертикальне переміщення штока в горизонтальне переміщення штока 6, хвилевід 1 сполучений з джерелом електромагнітних коливань 7 і приймачем електромагнітних коливань 8. НВЧ фільтр працює таким чином. Джерело електромагнітних коливань 7 подає в хвилевід 1 електромагнітні хвилі з різними частотами. Пристрій переміщення штока 6 переміщає шток 3 по вертикалі. Пристрій, що перетворює вертикальне переміщення штока в горизонтальне переміщення металевої пластини 2, перетворить дане переміщення в горизонтальне переміщення металевої пластини 4 усередині хвилеводу 1. Металева пластина 4 переміщається в горизонтальній площині хвилеводу 1. При цьому відстань від правої меншої стінки хвилеводу 1 до металевої пластини 4 змінюється. Металева пластина 4 в хвилеводі 1 є складною резонансною діафрагмою, що володіє резонансною частотою. Частота резонансу пропорційна квадрату відстані від правої меншої стінки хвилеводу 1 до металевої пластини 4. Електромагнітні хвилі взаємодіють з резонансною діафрагмою, яка утворена металевою пластиною усередині 4 хвилеводу 1. Електромагнітні хвилі, частота яких співпадає з частотою резонансної діафрагми, затримуються діафрагмою і не проходять до приймача електромагнітних коливань 8. Приклад використання. Хвилевід 1 може бути прямокутним з розмірами 34 на 72 мм. Як металева пластина 4 може виступати мідна пластина з розмірами 20 на 20 мм, завтовшки 0,01 мм. Шток 3 може бути виконаний з тефлону. Джерелом електромагнітних коливань 7 і приймачем електромагнітних коливань 8 може виступати вимірник КНВН панорамний Р2-137/1. НВЧ фільтр забезпечує можливість його застосування для селекції сигналів в системах радіозв'язку, радіолокації, забезпечує можливість розширення функціональності за рахунок введення можливості налагодження фільтра. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 НВЧ фільтр, що включає хвилевід, який відрізняється тим, що додатково містить шток, сполучений з пристроєм, що перетворює вертикальне переміщення штока в горизонтальне переміщення, дві металеві пластини сполучені з пристроєм переміщення штока, джерело електромагнітних коливань і приймач електромагнітних коливань, сполучені з хвилеводом НВЧ, в стінці якого виконаний отвір. 1 UA 75594 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
