Система теплопостачання

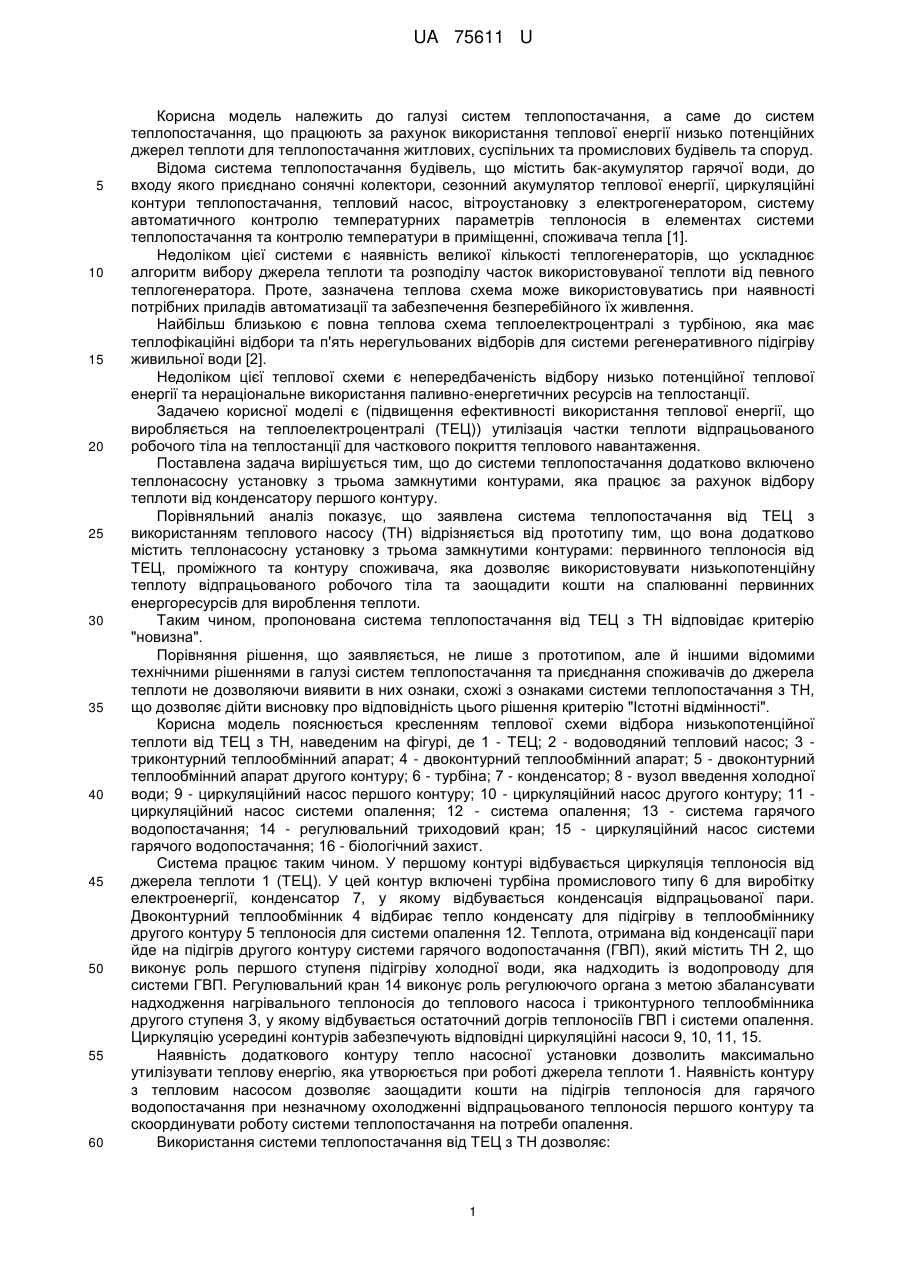

Реферат: Система теплопостачання включає теплоелектроцентраль з турбіною, яка має теплофікаційні відбори та 5 нерегульованих відборів для систем регенеративного підігріву живильної води. Система додатково містить теплонасосну установку з трьома замкнутими контурами, яка працює за рахунок відбору теплоти від конденсатору першого контуру. UA 75611 U (54) СИСТЕМА ТЕПЛОПОСТАЧАННЯ UA 75611 U UA 75611 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі систем теплопостачання, а саме до систем теплопостачання, що працюють за рахунок використання теплової енергії низько потенційних джерел теплоти для теплопостачання житлових, суспільних та промислових будівель та споруд. Відома система теплопостачання будівель, що містить бак-акумулятор гарячої води, до входу якого приєднано сонячні колектори, сезонний акумулятор теплової енергії, циркуляційні контури теплопостачання, тепловий насос, вітроустановку з електрогенератором, систему автоматичного контролю температурних параметрів теплоносія в елементах системи теплопостачання та контролю температури в приміщенні, споживача тепла [1]. Недоліком цієї системи є наявність великої кількості теплогенераторів, що ускладнює алгоритм вибору джерела теплоти та розподілу часток використовуваної теплоти від певного теплогенератора. Проте, зазначена теплова схема може використовуватись при наявності потрібних приладів автоматизації та забезпечення безперебійного їх живлення. Найбільш близькою є повна теплова схема теплоелектроцентралі з турбіною, яка має теплофікаційні відбори та п'ять нерегульованих відборів для системи регенеративного підігріву живильної води [2]. Недоліком цієї теплової схеми є непередбаченість відбору низько потенційної теплової енергії та нераціональне використання паливно-енергетичних ресурсів на теплостанції. Задачею корисної моделі є (підвищення ефективності використання теплової енергії, що виробляється на теплоелектроцентралі (ТЕЦ)) утилізація частки теплоти відпрацьованого робочого тіла на теплостанції для часткового покриття теплового навантаження. Поставлена задача вирішується тим, що до системи теплопостачання додатково включено теплонасосну установку з трьома замкнутими контурами, яка працює за рахунок відбору теплоти від конденсатору першого контуру. Порівняльний аналіз показує, що заявлена система теплопостачання від ТЕЦ з використанням теплового насосу (ТН) відрізняється від прототипу тим, що вона додатково містить теплонасосну установку з трьома замкнутими контурами: первинного теплоносія від ТЕЦ, проміжного та контуру споживача, яка дозволяє використовувати низькопотенційну теплоту відпрацьованого робочого тіла та заощадити кошти на спалюванні первинних енергоресурсів для вироблення теплоти. Таким чином, пропонована система теплопостачання від ТЕЦ з ТН відповідає критерію "новизна". Порівняння рішення, що заявляється, не лише з прототипом, але й іншими відомими технічними рішеннями в галузі систем теплопостачання та приєднання споживачів до джерела теплоти не дозволяючи виявити в них ознаки, схожі з ознаками системи теплопостачання з ТН, що дозволяє дійти висновку про відповідність цього рішення критерію "Істотні відмінності". Корисна модель пояснюється кресленням теплової схеми відбора низькопотенційної теплоти від ТЕЦ з ТН, наведеним на фігурі, де 1 - ТЕЦ; 2 - водоводяний тепловий насос; 3 триконтурний теплообмінний апарат; 4 - двоконтурний теплообмінний апарат; 5 - двоконтурний теплообмінний апарат другого контуру; 6 - турбіна; 7 - конденсатор; 8 - вузол введення холодної води; 9 - циркуляційний насос першого контуру; 10 - циркуляційний насос другого контуру; 11 циркуляційний насос системи опалення; 12 - система опалення; 13 - система гарячого водопостачання; 14 - регулювальний триходовий кран; 15 - циркуляційний насос системи гарячого водопостачання; 16 - біологічний захист. Система працює таким чином. У першому контурі відбувається циркуляція теплоносія від джерела теплоти 1 (ТЕЦ). У цей контур включені турбіна промислового типу 6 для виробітку електроенергії, конденсатор 7, у якому відбувається конденсація відпрацьованої пари. Двоконтурний теплообмінник 4 відбирає тепло конденсату для підігріву в теплообміннику другого контуру 5 теплоносія для системи опалення 12. Теплота, отримана від конденсації пари йде на підігрів другого контуру системи гарячого водопостачання (ГВП), який містить ТН 2, що виконує роль першого ступеня підігріву холодної води, яка надходить із водопроводу для системи ГВП. Регулювальний кран 14 виконує роль регулюючого органа з метою збалансувати надходження нагрівального теплоносія до теплового насоса і триконтурного теплообмінника другого ступеня 3, у якому відбувається остаточний догрів теплоносіїв ГВП і системи опалення. Циркуляцію усередині контурів забезпечують відповідні циркуляційні насоси 9, 10, 11, 15. Наявність додаткового контуру тепло насосної установки дозволить максимально утилізувати теплову енергію, яка утворюється при роботі джерела теплоти 1. Наявність контуру з тепловим насосом дозволяє заощадити кошти на підігрів теплоносія для гарячого водопостачання при незначному охолодженні відпрацьованого теплоносія першого контуру та скоординувати роботу системи теплопостачання на потреби опалення. Використання системи теплопостачання від ТЕЦ з ТН дозволяє: 1 UA 75611 U 5 10 15 - більш повно використати теплову енергію від спалюваних на ТЕЦ первинних енергоносіїв; - заощадити паливно-енергетичні ресурси для ГВП або систем опалення; - за рахунок зменшення використання паливно-енергетичних ресурсів зменшити обсяг шкідливих викидів. Джерела інформації: 1. Патент України 31378 F24D 15/00 F24D 17/00 2. Гиршфельд В.Я. Тепловые электрические станции: учебник для техникумов / В.Я. Гришфельд, Г.Н. Морозов - М.: Энергоатом. - 1986. - С.149. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Система теплопостачання, що включає теплоелектроцентраль з турбіною, яка має теплофікаційні відбори та 5 нерегульованих відборів для систем регенеративного підігріву живильної води, яка відрізняється тим, що система додатково містить теплонасосну установку з трьома замкнутими контурами, яка працює за рахунок відбору теплоти від конденсатору першого контуру. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
