Комбінована система сонячного теплопостачання

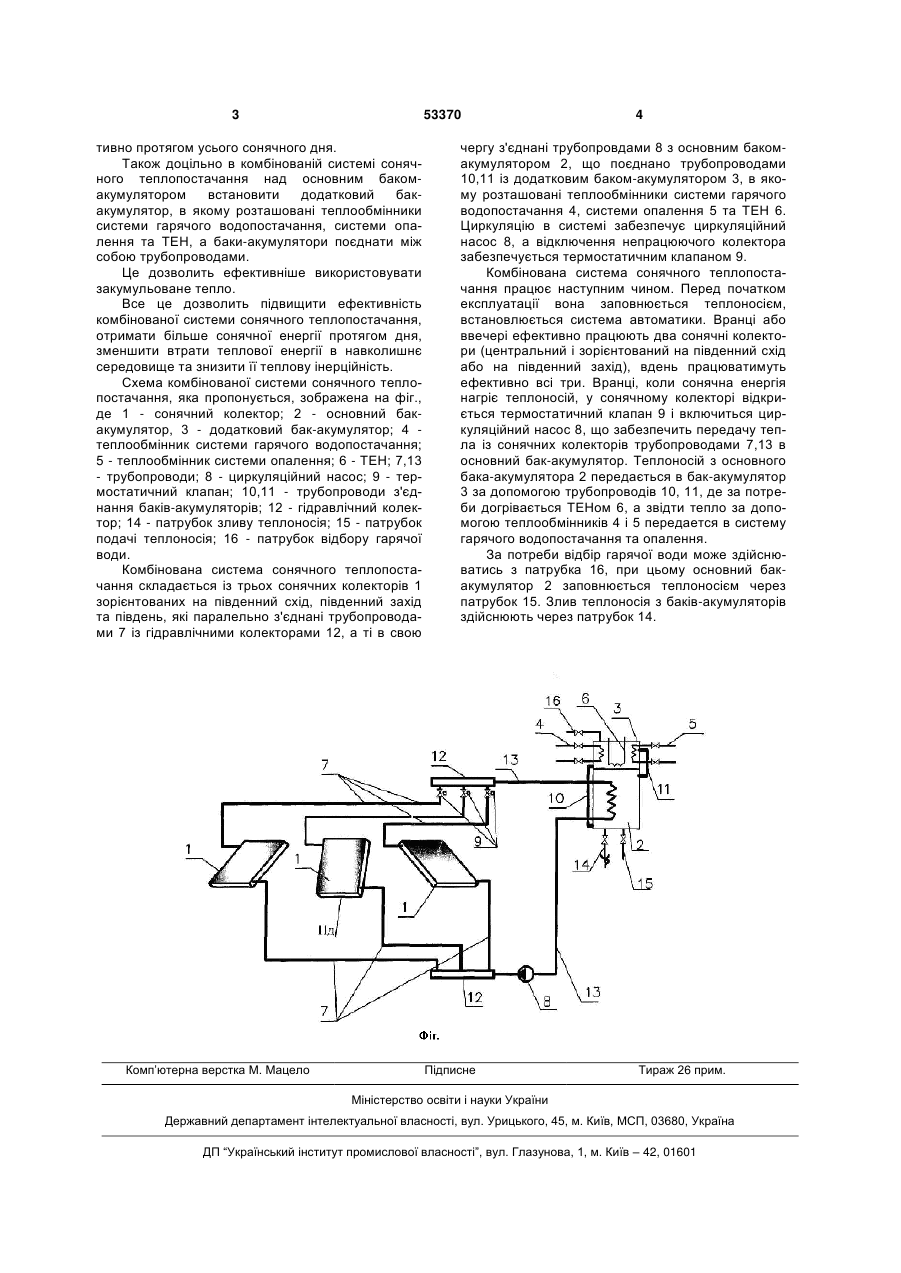

1. Комбінована система сонячного теплопостачання, що містить сонячні колектори, паралельно сполучені трубопроводами, оснащеними запірно-регулюючою арматурою і циркуляційним насосом, із основним баком-акумулятором, який 3 53370 тивно протягом усього сонячного дня. Також доцільно в комбінованій системі сонячного теплопостачання над основним бакомакумулятором встановити додатковий бакакумулятор, в якому розташовані теплообмінники системи гарячого водопостачання, системи опалення та ТЕН, а баки-акумулятори поєднати між собою трубопроводами. Це дозволить ефективніше використовувати закумульоване тепло. Все це дозволить підвищити ефективність комбінованої системи сонячного теплопостачання, отримати більше сонячної енергії протягом дня, зменшити втрати теплової енергії в навколишнє середовище та знизити її теплову інерційність. Схема комбінованої системи сонячного теплопостачання, яка пропонується, зображена на фіг., де 1 - сонячний колектор; 2 - основний бакакумулятор, 3 - додатковий бак-акумулятор; 4 теплообмінник системи гарячого водопостачання; 5 - теплообмінник системи опалення; 6 - ТЕН; 7,13 - трубопроводи; 8 - циркуляційний насос; 9 - термостатичний клапан; 10,11 - трубопроводи з'єднання баків-акумуляторів; 12 - гідравлічний колектор; 14 - патрубок зливу теплоносія; 15 - патрубок подачі теплоносія; 16 - патрубок відбору гарячої води. Комбінована система сонячного теплопостачання складається із трьох сонячних колекторів 1 зорієнтованих на південний схід, південний захід та південь, які паралельно з'єднані трубопроводами 7 із гідравлічними колекторами 12, а ті в свою Комп’ютерна верстка М. Мацело 4 чергу з'єднані трубопровдами 8 з основним бакомакумулятором 2, що поєднано трубопроводами 10,11 із додатковим баком-акумулятором 3, в якому розташовані теплообмінники системи гарячого водопостачання 4, системи опалення 5 та ТЕН 6. Циркуляцію в системі забезпечує циркуляційний насос 8, а відключення непрацюючого колектора забезпечується термостатичним клапаном 9. Комбінована система сонячного теплопостачання працює наступним чином. Перед початком експлуатації вона заповнюється теплоносієм, встановлюється система автоматики. Вранці або ввечері ефективно працюють два сонячні колектори (центральний і зорієнтований на південний схід або на південний захід), вдень працюватимуть ефективно всі три. Вранці, коли сонячна енергія нагріє теплоносій, у сонячному колекторі відкриється термостатичний клапан 9 і включиться циркуляційний насос 8, що забезпечить передачу тепла із сонячних колекторів трубопроводами 7,13 в основний бак-акумулятор. Теплоносій з основного бака-акумулятора 2 передається в бак-акумулятор 3 за допомогою трубопроводів 10, 11, де за потреби догрівається ТЕНом 6, а звідти тепло за допомогою теплообмінників 4 і 5 передается в систему гарячого водопостачання та опалення. За потреби відбір гарячої води може здійснюватись з патрубка 16, при цьому основний бакакумулятор 2 заповнюється теплоносієм через патрубок 15. Злив теплоносія з баків-акумуляторів здійснюють через патрубок 14. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
