З’єднання деталі з валом

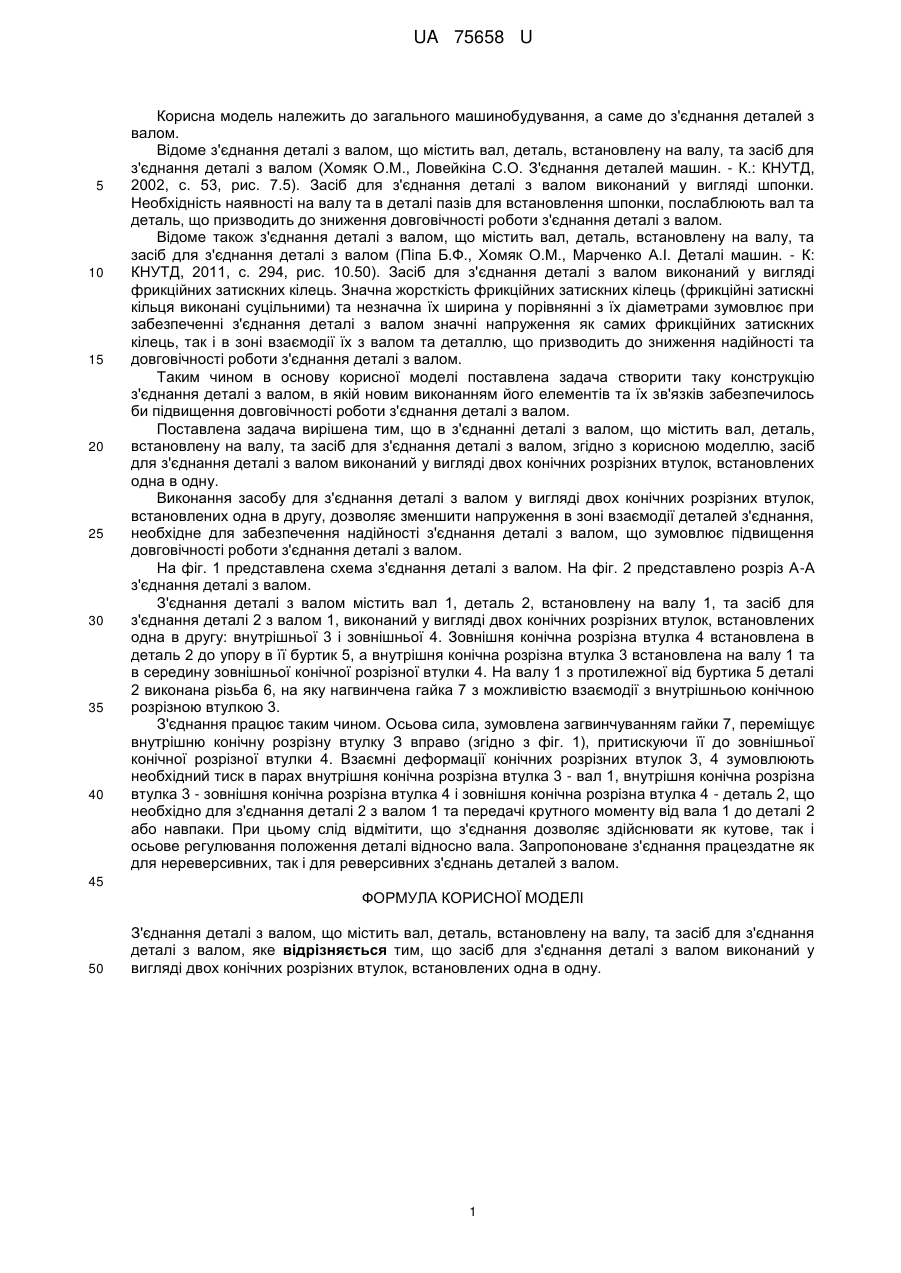

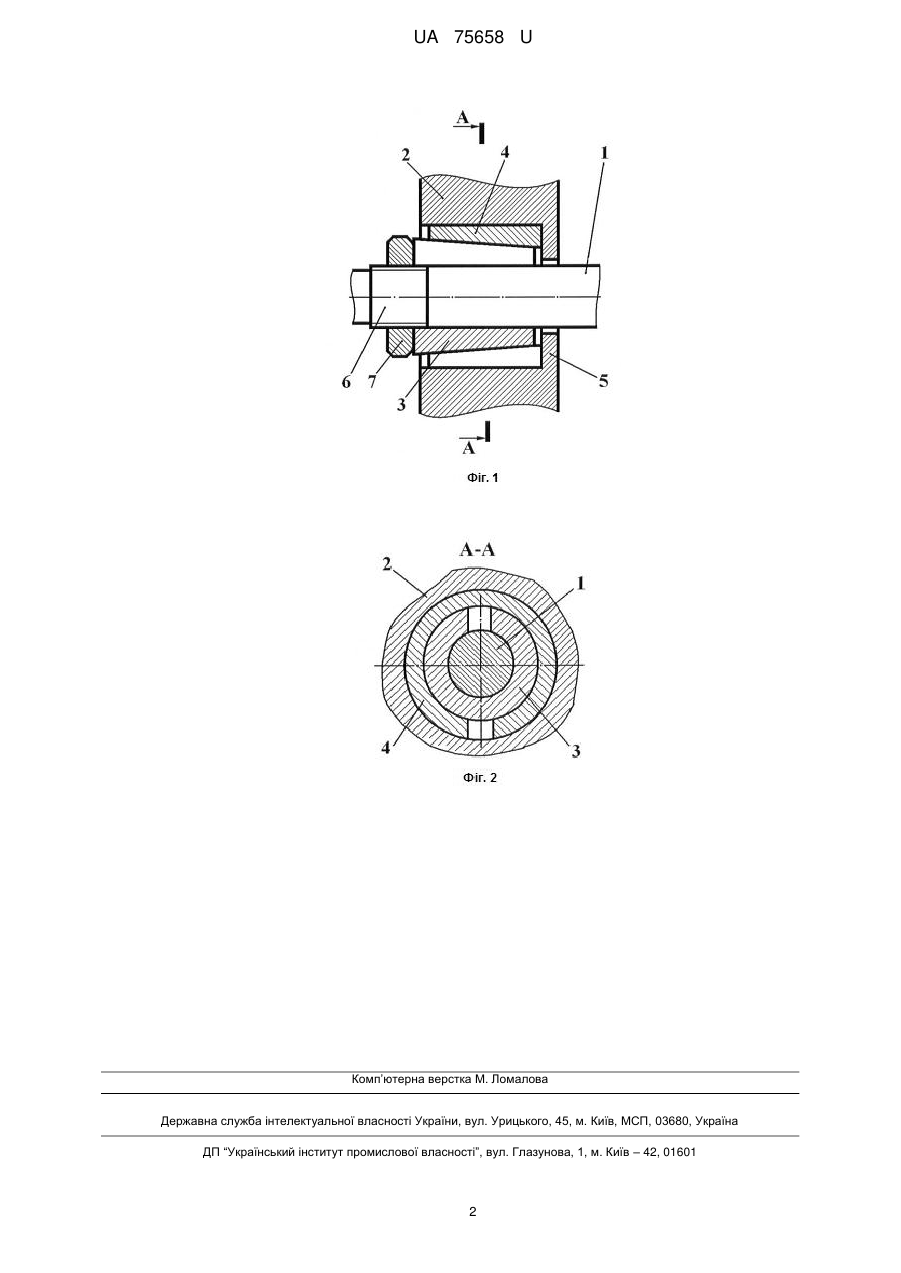

Реферат: UA 75658 U UA 75658 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме до з'єднання деталей з валом. Відоме з'єднання деталі з валом, що містить вал, деталь, встановлену на валу, та засіб для з'єднання деталі з валом (Хомяк О.М., Ловейкіна С.О. З'єднання деталей машин. - К.: КНУТД, 2002, с. 53, рис. 7.5). Засіб для з'єднання деталі з валом виконаний у вигляді шпонки. Необхідність наявності на валу та в деталі пазів для встановлення шпонки, послаблюють вал та деталь, що призводить до зниження довговічності роботи з'єднання деталі з валом. Відоме також з'єднання деталі з валом, що містить вал, деталь, встановлену на валу, та засіб для з'єднання деталі з валом (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Деталі машин. - К: КНУТД, 2011, с. 294, рис. 10.50). Засіб для з'єднання деталі з валом виконаний у вигляді фрикційних затискних кілець. Значна жорсткість фрикційних затискних кілець (фрикційні затискні кільця виконані суцільними) та незначна їх ширина у порівнянні з їх діаметрами зумовлює при забезпеченні з'єднання деталі з валом значні напруження як самих фрикційних затискних кілець, так і в зоні взаємодії їх з валом та деталлю, що призводить до зниження надійності та довговічності роботи з'єднання деталі з валом. Таким чином в основу корисної моделі поставлена задача створити таку конструкцію з'єднання деталі з валом, в якій новим виконанням його елементів та їх зв'язків забезпечилось би підвищення довговічності роботи з'єднання деталі з валом. Поставлена задача вирішена тим, що в з'єднанні деталі з валом, що містить вал, деталь, встановлену на валу, та засіб для з'єднання деталі з валом, згідно з корисною моделлю, засіб для з'єднання деталі з валом виконаний у вигляді двох конічних розрізних втулок, встановлених одна в одну. Виконання засобу для з'єднання деталі з валом у вигляді двох конічних розрізних втулок, встановлених одна в другу, дозволяє зменшити напруження в зоні взаємодії деталей з'єднання, необхідне для забезпечення надійності з'єднання деталі з валом, що зумовлює підвищення довговічності роботи з'єднання деталі з валом. На фіг. 1 представлена схема з'єднання деталі з валом. На фіг. 2 представлено розріз А-А з'єднання деталі з валом. З'єднання деталі з валом містить вал 1, деталь 2, встановлену на валу 1, та засіб для з'єднання деталі 2 з валом 1, виконаний у вигляді двох конічних розрізних втулок, встановлених одна в другу: внутрішньої 3 і зовнішньої 4. Зовнішня конічна розрізна втулка 4 встановлена в деталь 2 до упору в її буртик 5, а внутрішня конічна розрізна втулка 3 встановлена на валу 1 та в середину зовнішньої конічної розрізної втулки 4. На валу 1 з протилежної від буртика 5 деталі 2 виконана різьба 6, на яку нагвинчена гайка 7 з можливістю взаємодії з внутрішньою конічною розрізною втулкою 3. З'єднання працює таким чином. Осьова сила, зумовлена загвинчуванням гайки 7, переміщує внутрішню конічну розрізну втулку З вправо (згідно з фіг. 1), притискуючи її до зовнішньої конічної розрізної втулки 4. Взаємні деформації конічних розрізних втулок 3, 4 зумовлюють необхідний тиск в парах внутрішня конічна розрізна втулка 3 - вал 1, внутрішня конічна розрізна втулка 3 - зовнішня конічна розрізна втулка 4 і зовнішня конічна розрізна втулка 4 - деталь 2, що необхідно для з'єднання деталі 2 з валом 1 та передачі крутного моменту від вала 1 до деталі 2 або навпаки. При цьому слід відмітити, що з'єднання дозволяє здійснювати як кутове, так і осьове регулювання положення деталі відносно вала. Запропоноване з'єднання працездатне як для нереверсивних, так і для реверсивних з'єднань деталей з валом. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 З'єднання деталі з валом, що містить вал, деталь, встановлену на валу, та засіб для з'єднання деталі з валом, яке відрізняється тим, що засіб для з'єднання деталі з валом виконаний у вигляді двох конічних розрізних втулок, встановлених одна в одну. 1 UA 75658 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
