Віброакустичний ізолятор

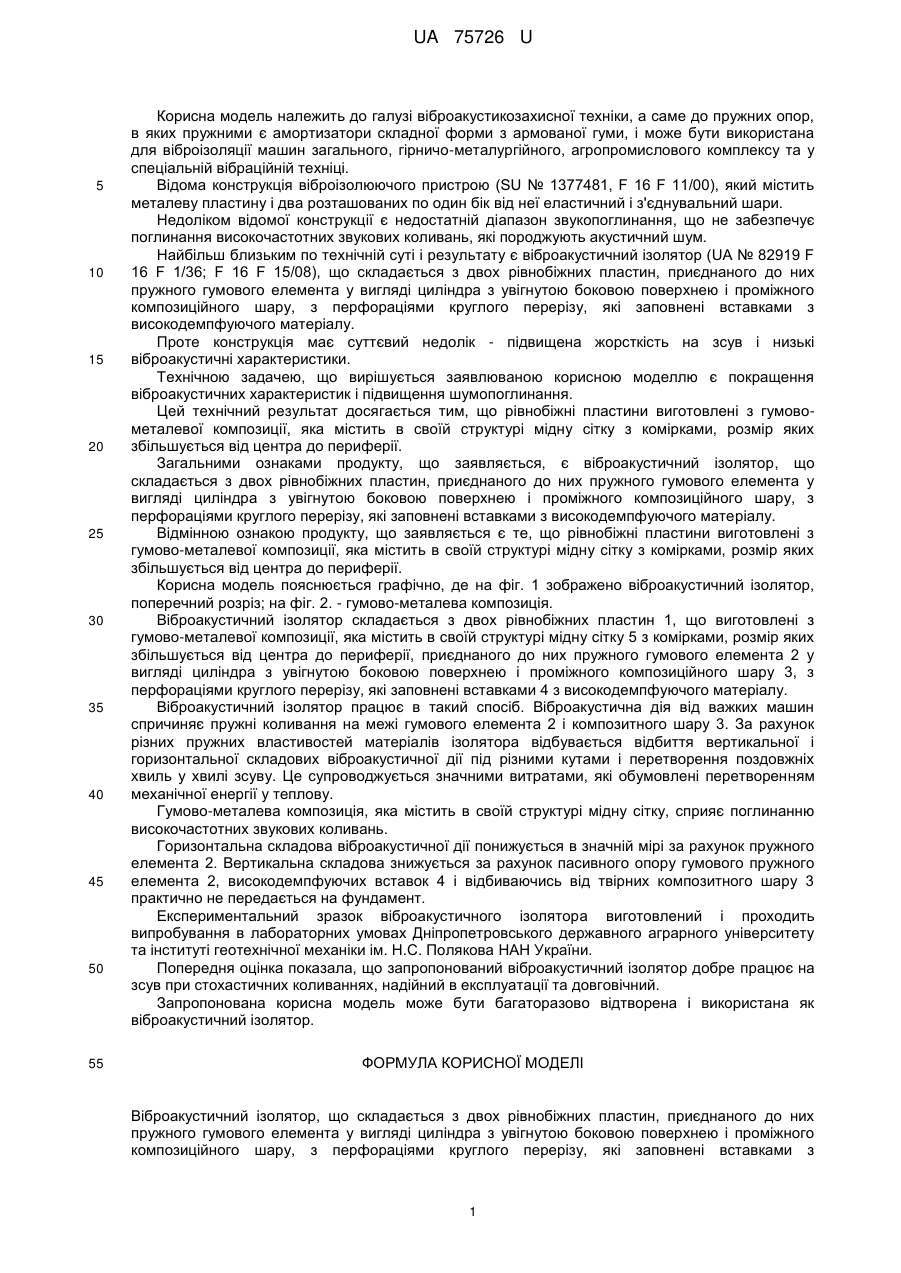

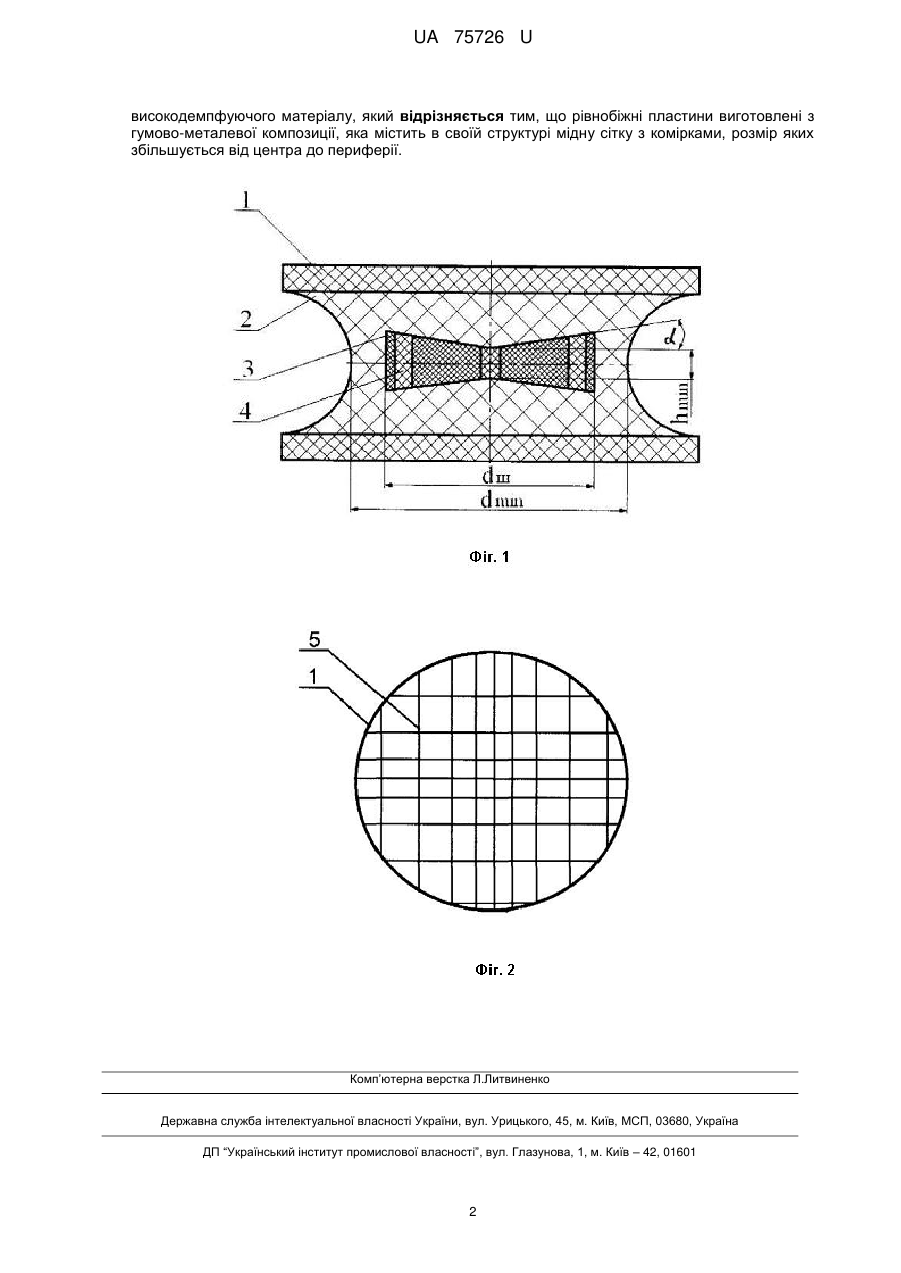

Реферат: Віброакустичний ізолятор складається з двох рівнобіжних пластин, приєднаного до них пружного гумового елемента у вигляді циліндра з увігнутою боковою поверхнею і проміжного композиційного шару, з перфораціями круглого перерізу, які заповнені вставками з високодемпфуючого матеріалу. Рівнобіжні пластини виготовлені з гумово-металевої композиції, яка містить в своїй структурі мідну сітку з комірками, розмір яких збільшується від центра до периферії. UA 75726 U (12) UA 75726 U UA 75726 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі віброакустикозахисної техніки, а саме до пружних опор, в яких пружними є амортизатори складної форми з армованої гуми, і може бути використана для віброізоляції машин загального, гірничо-металургійного, агропромислового комплексу та у спеціальній вібраційній техніці. Відома конструкція віброізолюючого пристрою (SU № 1377481, F 16 F 11/00), який містить металеву пластину і два розташованих по один бік від неї еластичний і з'єднувальний шари. Недоліком відомої конструкції є недостатній діапазон звукопоглинання, що не забезпечує поглинання високочастотних звукових коливань, які породжують акустичний шум. Найбільш близьким по технічній суті і результату є віброакустичний ізолятор (UA № 82919 F 16 F 1/36; F 16 F 15/08), що складається з двох рівнобіжних пластин, приєднаного до них пружного гумового елемента у вигляді циліндра з увігнутою боковою поверхнею і проміжного композиційного шару, з перфораціями круглого перерізу, які заповнені вставками з високодемпфуючого матеріалу. Проте конструкція має суттєвий недолік - підвищена жорсткість на зсув і низькі віброакустичні характеристики. Технічною задачею, що вирішується заявлюваною корисною моделлю є покращення віброакустичних характеристик і підвищення шумопоглинання. Цей технічний результат досягається тим, що рівнобіжні пластини виготовлені з гумовометалевої композиції, яка містить в своїй структурі мідну сітку з комірками, розмір яких збільшується від центра до периферії. Загальними ознаками продукту, що заявляється, є віброакустичний ізолятор, що складається з двох рівнобіжних пластин, приєднаного до них пружного гумового елемента у вигляді циліндра з увігнутою боковою поверхнею і проміжного композиційного шару, з перфораціями круглого перерізу, які заповнені вставками з високодемпфуючого матеріалу. Відмінною ознакою продукту, що заявляється є те, що рівнобіжні пластини виготовлені з гумово-металевої композиції, яка містить в своїй структурі мідну сітку з комірками, розмір яких збільшується від центра до периферії. Корисна модель пояснюється графічно, де на фіг. 1 зображено віброакустичний ізолятор, поперечний розріз; на фіг. 2. - гумово-металева композиція. Віброакустичний ізолятор складається з двох рівнобіжних пластин 1, що виготовлені з гумово-металевої композиції, яка містить в своїй структурі мідну сітку 5 з комірками, розмір яких збільшується від центра до периферії, приєднаного до них пружного гумового елемента 2 у вигляді циліндра з увігнутою боковою поверхнею і проміжного композиційного шару 3, з перфораціями круглого перерізу, які заповнені вставками 4 з високодемпфуючого матеріалу. Віброакустичний ізолятор працює в такий спосіб. Віброакустична дія від важких машин спричиняє пружні коливання на межі гумового елемента 2 і композитного шару 3. За рахунок різних пружних властивостей матеріалів ізолятора відбувається відбиття вертикальної і горизонтальної складових віброакустичної дії під різними кутами і перетворення поздовжніх хвиль у хвилі зсуву. Це супроводжується значними витратами, які обумовлені перетворенням механічної енергії у теплову. Гумово-металева композиція, яка містить в своїй структурі мідну сітку, сприяє поглинанню високочастотних звукових коливань. Горизонтальна складова віброакустичної дії понижується в значній мірі за рахунок пружного елемента 2. Вертикальна складова знижується за рахунок пасивного опору гумового пружного елемента 2, високодемпфуючих вставок 4 і відбиваючись від твірних композитного шару 3 практично не передається на фундамент. Експериментальний зразок віброакустичного ізолятора виготовлений і проходить випробування в лабораторних умовах Дніпропетровського державного аграрного університету та інституті геотехнічної механіки ім. Н.С. Полякова НАН України. Попередня оцінка показала, що запропонований віброакустичний ізолятор добре працює на зсув при стохастичних коливаннях, надійний в експлуатації та довговічний. Запропонована корисна модель може бути багаторазово відтворена і використана як віброакустичний ізолятор. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Віброакустичний ізолятор, що складається з двох рівнобіжних пластин, приєднаного до них пружного гумового елемента у вигляді циліндра з увігнутою боковою поверхнею і проміжного композиційного шару, з перфораціями круглого перерізу, які заповнені вставками з 1 UA 75726 U високодемпфуючого матеріалу, який відрізняється тим, що рівнобіжні пластини виготовлені з гумово-металевої композиції, яка містить в своїй структурі мідну сітку з комірками, розмір яких збільшується від центра до периферії. Комп’ютерна верстка Л.Литвиненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
