Пристрій для представлення інформації

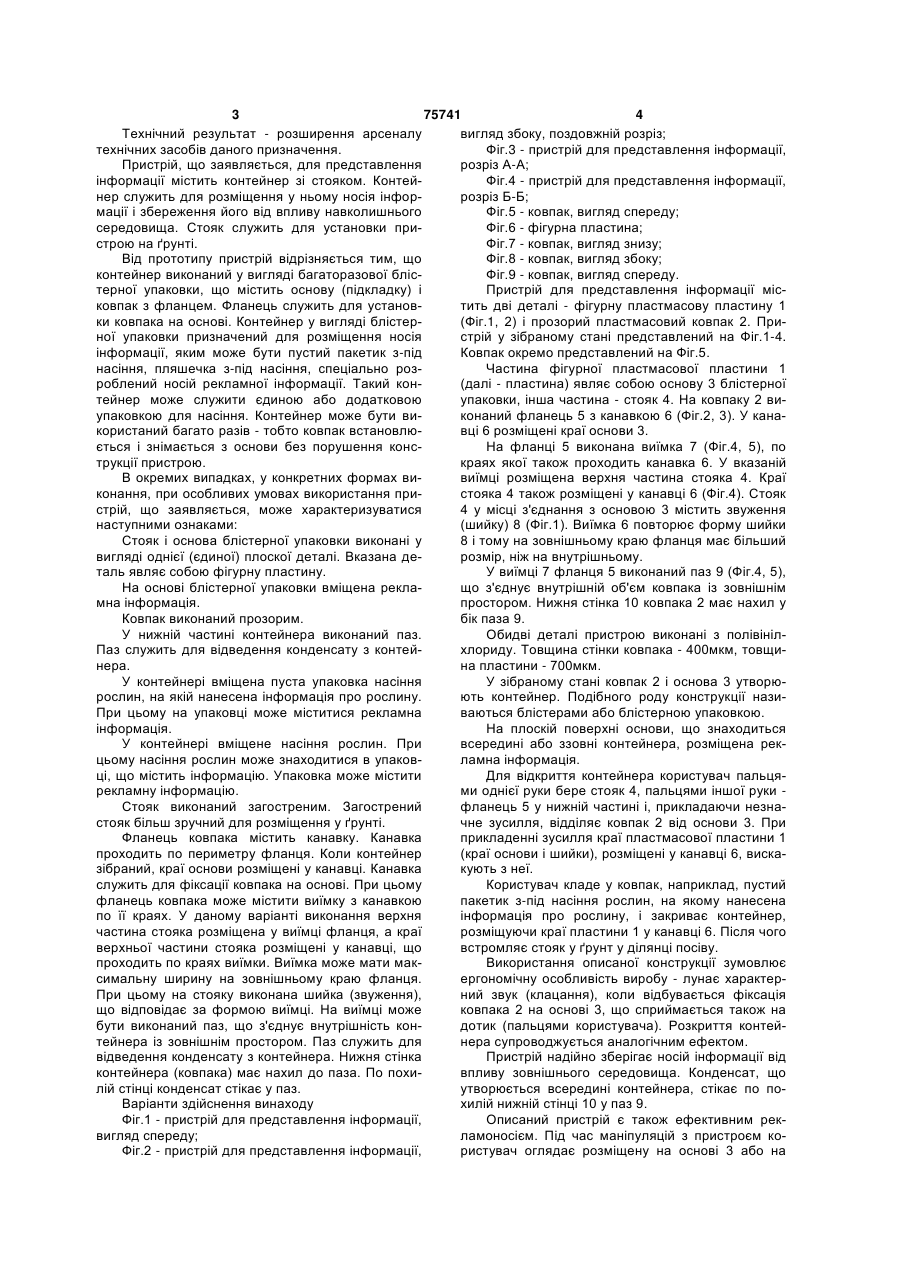

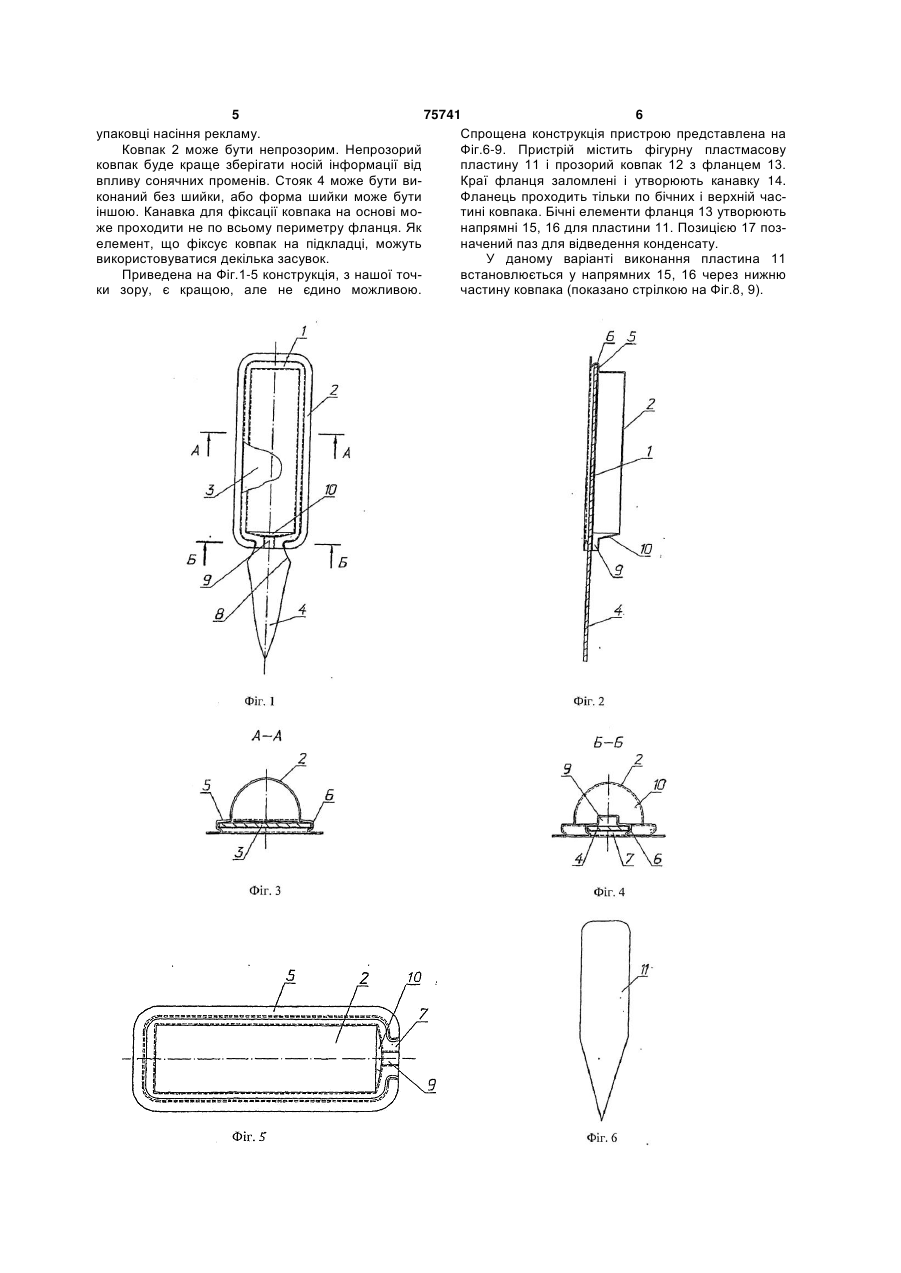

1. Пристрій для представлення інформації, що містить контейнер зі стояком, який відрізняється тим, що контейнер виконаний у вигляді багаторазової блістерної упаковки, яка містить основу і ковпак з фланцем, стояк і основа виконані у вигляді єдиної деталі, фланець виконаний для забезпечення можливості його фіксації по краю основи, як носій інформації служить основа блістерної упаковки і/або упаковка для насіння рослин. 2. Пристрій за п.1, який відрізняється тим, що фланець ковпака містить канавку, в якій розміщені краї основи. 3. Пристрій за п.1, який відрізняється тим, що у нижній частині контейнера виконаний паз, призначений для відведення конденсату. 4. Пристрій за п.3, який відрізняється тим, що на основі блістерної упаковки і/або на упаковці насіння рослин розміщена рекламна інформація. Винахід відноситься до пристроїв для представлення інформації, які використовуються у сільському господарстві та рекламній справі. Широко відома блістерна упаковка [Патент РФ №2173291 за заявкою №98102837, МКВ B65D 75/36 опубл. 10.09.2001]. Блістерна упаковка містить основу і об'ємну частину (ковпак) з фланцем. Призначений для зберігання виріб розміщується під ковпаком, який за допомогою фланця кріпиться до основи. Ковпак звичайно виконується прозорим. Тому упакований виріб можна роздивитися. Вказана блістерна упаковка може бути використана для зберігання насіння. Однак вона не може бути використана для представлення інформації про засіяне насіння. Як прототип вибраний пристрій для представлення інформації про посіяне насіння рослин [заявка Великобританії 2321445, МКВ G09F 3/20, опубл. 29.07.1998]. Пристрій містить контейнер для розміщення у ньому таблички і стояк. Контейнер обладнаний затичкою, на нижній стороні якої кріпиться затискач для таблички. Закріплена у затискачі табличка знаходиться всередині контейнера, де не зазнає впливу зовнішнього середови ща. Контейнер може бути прозорим або непрозорим. Непрозорий контейнер використовується для збереження розміщеної на табличці інформації від впливу сонячних променів. Конструкція описаного пристрою складна у виготовленні (не технологічна). Пристрій містить три деталі - контейнер зі стояком, затичку, табличку. Як наслідок - пристрої відносно дорогі. Для використання пристрою на табличці необхідно зробити напис. При великій кількості посадок це стає трудомісткою операцією. Крім того, такого роду написи робляться скороченими, внаслідок чого частина інформації пропадає. При розробці даного винаходу ставилася задача створити пристрій для представлення інформації, придатний для здійснення наступних функцій: - представляти інформацію про посіяне насіння рослин або про хімікати (добрива, засоби боротьби зі шкідниками), якими оброблений ґрунт або рослини; - представляти рекламну інформацію; - служити упаковкою для насіння рослин або для хімікатів. (19) UA (11) 75741 (13) C2 (21) 20040503891 (22) 27.05.2002 (24) 15.05.2006 (86) PCT/RU02/00253, 27.05.2002 (31) 2001133021 (32) 30.11.2001 (33) RU (46) 15.05.2006, Бюл. №5, 2006р. (72) Рубальскій Сєргєй Дмітрієвіч, RU, Альошкін Дмітрій Вадімовіч, RU (73) Рубальскій Сєргєй Дмітрієвіч, RU, Альошкін Дмітрій Вадімовіч, RU (56) GB 2321445 A, 29.07.1998 RU 2173291 C2, 10.09.2001 GB 2075465 A, 18.11.1981 US 4731028 A, 15.03.1988 FR 2045562 A, 03.05.1971 DE 3530640 A1, 03.12.1987 3 75741 4 Технічний результат - розширення арсеналу вигляд збоку, поздовжній розріз; технічних засобів даного призначення. Фіг.3 - пристрій для представлення інформації, Пристрій, що заявляється, для представлення розріз А-А; інформації містить контейнер зі стояком. КонтейФіг.4 - пристрій для представлення інформації, нер служить для розміщення у ньому носія інфоррозріз Б-Б; мації і збереження його від впливу навколишнього Фіг.5 - ковпак, вигляд спереду; середовища. Стояк служить для установки приФіг.6 - фігурна пластина; строю на ґрунті. Фіг.7 - ковпак, вигляд знизу; Від прототипу пристрій відрізняється тим, що Фіг.8 - ковпак, вигляд збоку; контейнер виконаний у вигляді багаторазової блісФіг.9 - ковпак, вигляд спереду. терної упаковки, що містить основу (підкладку) і Пристрій для представлення інформації місковпак з фланцем. Фланець служить для установтить дві деталі - фігурну пластмасову пластину 1 ки ковпака на основі. Контейнер у вигляді блістер(Фіг.1, 2) і прозорий пластмасовий ковпак 2. Приної упаковки призначений для розміщення носія стрій у зібраному стані представлений на Фіг.1-4. інформації, яким може бути пустий пакетик з-під Ковпак окремо представлений на Фіг.5. насіння, пляшечка з-під насіння, спеціально розЧастина фігурної пластмасової пластини 1 роблений носій рекламної інформації. Такий кон(далі - пластина) являє собою основу 3 блістерної тейнер може служити єдиною або додатковою упаковки, інша частина - стояк 4. На ковпаку 2 виупаковкою для насіння. Контейнер може бути виконаний фланець 5 з канавкою 6 (Фіг.2, 3). У канакористаний багато разів - тобто ковпак встановлювці 6 розміщені краї основи 3. ється і знімається з основи без порушення консНа фланці 5 виконана виїмка 7 (Фіг.4, 5), по трукції пристрою. краях якої також проходить канавка 6. У вказаній В окремих випадках, у конкретних формах вивиїмці розміщена верхня частина стояка 4. Краї конання, при особливих умовах використання пристояка 4 також розміщені у канавці 6 (Фіг.4). Стояк стрій, що заявляється, може характеризуватися 4 у місці з'єднання з основою 3 містить звуження наступними ознаками: (шийку) 8 (Фіг.1). Виїмка 6 повторює форму шийки Стояк і основа блістерної упаковки виконані у 8 і тому на зовнішньому краю фланця має більший вигляді однієї (єдиної) плоскої деталі. Вказана дерозмір, ніж на внутрішньому. таль являє собою фігурну пластину. У виїмці 7 фланця 5 виконаний паз 9 (Фіг.4, 5), На основі блістерної упаковки вміщена реклащо з'єднує внутрішній об'єм ковпака із зовнішнім мна інформація. простором. Нижня стінка 10 ковпака 2 має нахил у Ковпак виконаний прозорим. бік паза 9. У нижній частині контейнера виконаний паз. Обидві деталі пристрою виконані з полівінілПаз служить для відведення конденсату з контейхлориду. Товщина стінки ковпака - 400мкм, товщинера. на пластини - 700мкм. У контейнері вміщена пуста упаковка насіння У зібраному стані ковпак 2 і основа 3 утворюрослин, на якій нанесена інформація про рослину. ють контейнер. Подібного роду конструкції назиПри цьому на упаковці може міститися рекламна ваються блістерами або блістерною упаковкою. інформація. На плоскій поверхні основи, що знаходиться У контейнері вміщене насіння рослин. При всередині або ззовні контейнера, розміщена рекцьому насіння рослин може знаходитися в упаковламна інформація. ці, що містить інформацію. Упаковка може містити Для відкриття контейнера користувач пальцярекламну інформацію. ми однієї руки бере стояк 4, пальцями іншої руки Стояк виконаний загостреним. Загострений фланець 5 у нижній частині і, прикладаючи незнастояк більш зручний для розміщення у ґрунті. чне зусилля, відділяє ковпак 2 від основи 3. При Фланець ковпака містить канавку. Канавка прикладенні зусилля краї пластмасової пластини 1 проходить по периметру фланця. Коли контейнер (краї основи і шийки), розміщені у канавці 6, висказібраний, краї основи розміщені у канавці. Канавка кують з неї. служить для фіксації ковпака на основі. При цьому Користувач кладе у ковпак, наприклад, пустий фланець ковпака може містити виїмку з канавкою пакетик з-під насіння рослин, на якому нанесена по її краях. У даному варіанті виконання верхня інформація про рослину, і закриває контейнер, частина стояка розміщена у виїмці фланця, а краї розміщуючи краї пластини 1 у канавці 6. Після чого верхньої частини стояка розміщені у канавці, що встромляє стояк у ґрунт у ділянці посіву. проходить по краях виїмки. Виїмка може мати макВикористання описаної конструкції зумовлює симальну ширину на зовнішньому краю фланця. ергономічну особливість виробу - лунає характерПри цьому на стояку виконана шийка (звуження), ний звук (клацання), коли відбувається фіксація що відповідає за формою виїмці. На виїмці може ковпака 2 на основі 3, що сприймається також на бути виконаний паз, що з'єднує внутрішність кондотик (пальцями користувача). Розкриття контейтейнера із зовнішнім простором. Паз служить для нера супроводжується аналогічним ефектом. відведення конденсату з контейнера. Нижня стінка Пристрій надійно зберігає носій інформації від контейнера (ковпака) має нахил до паза. По похивпливу зовнішнього середовища. Конденсат, що лій стінці конденсат стікає у паз. утворюється всередині контейнера, стікає по поВаріанти здійснення винаходу хилій нижній стінці 10 у паз 9. Фіг.1 - пристрій для представлення інформації, Описаний пристрій є також ефективним реквигляд спереду; ламоносієм. Під час маніпуляцій з пристроєм коФіг.2 - пристрій для представлення інформації, ристувач оглядає розміщену на основі 3 або на 5 75741 6 упаковці насіння рекламу. Спрощена конструкція пристрою представлена на Ковпак 2 може бути непрозорим. Непрозорий Фіг.6-9. Пристрій містить фігурну пластмасову ковпак буде краще зберігати носій інформації від пластину 11 і прозорий ковпак 12 з фланцем 13. впливу сонячних променів. Стояк 4 може бути виКраї фланця заломлені і утворюють канавку 14. конаний без шийки, або форма шийки може бути Фланець проходить тільки по бічних і верхній часіншою. Канавка для фіксації ковпака на основі мотині ковпака. Бічні елементи фланця 13 утворюють же проходити не по всьому периметру фланця. Як напрямні 15, 16 для пластини 11. Позицією 17 позелемент, що фіксує ковпак на підкладці, можуть начений паз для відведення конденсату. використовуватися декілька засувок. У даному варіанті виконання пластина 11 Приведена на Фіг.1-5 конструкція, з нашої точвстановлюється у напрямних 15, 16 через нижню ки зору, є кращою, але не єдино можливою. частину ковпака (показано стрілкою на Фіг.8, 9). 7 Комп’ютерна верстка М. Ломалова 75741 8 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
