Релейно-імпульсний пристрій

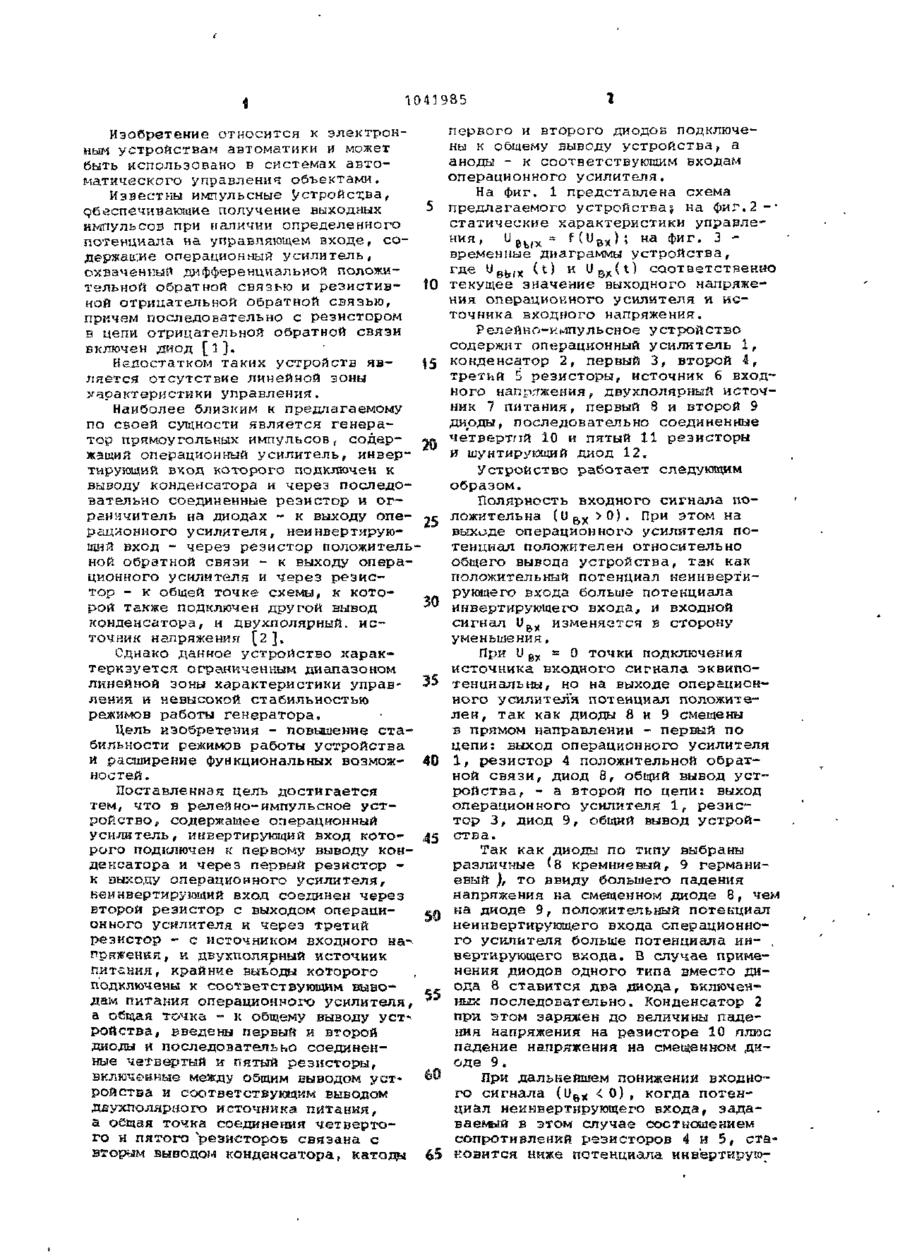

РЕЛЕЙНО-ИМПУЛЬСНОЕ УСТРОЙСТВО, содержащее операционный усилитель , инвертирующий вход которого подключен к первому выводу конденсатора и через перЕый резистор к выходу операционного усилителя, неинвертирующий вход соединен ч е - . рез второй резистор с выходом операционного усилителя и через третий резистор - с источником входного напряжения, и двухполярный и с точник питания, крайние выходы которого подключены к соответствующий выводам питания операционного усилителя, а общая точка - к общему выводу устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения стабильности режимов работы устройства и расширения функциональных возможностей, введены первый и второй диоды и последовательно соединенные четвертый и пятый резисторы, включенные между общим выводом устройстеа и соответствующим выводом двухполярного источника питания, а общая точка соединения четвертого и пятого резисторов связана с вторым выводом конденсатора, катоды первого и второго диодов подключены к общему выводу устройс т в а , а аноды - к соответствующим входам операционного усилителя. 1043935 Изобретение относится к электронустройствам автоматики и может быть использовано в системах автоматического управления объектами, Известны импульсные устройства, обеспечивающие получение выходных импульсов при наличии определенного потенциала на управляющем входе, содержание операционный усилитель, охваченный дифференциальной положительной обратной связью и резистивной отрицательной обратной связью, причем последовательно с резистором з цепи отрицательной обратной связи включен диод [ 1 ] . Недостатком таких устройств является отсутствие линейной зоны характеристики управления. Наиболее близким к предлагаемому по своей сущности является генератор прямоугольных импульсовf содержзщий операционный усилитель, инвертирующий вход которого подключен к выводу конденсатора и через последовательно соединенные резистор и ограничитель на диодах - к выходу oneрационного усилителя, неинвертирующий вход - через резистор положитель ной обратной связи - к выходу операционного усилителя и через резистор - к общей точке схемы, к которой также подключен другой вывод конденсатора, и двухполярный. источник напряжения [ 2 ] . Однако данное устройство характеризуется ограниченным диапазоном линейной зоны характеристики управления и невысокой стабильностью режимов работы генератора. Цель изобретения - повышение стабильности режимов работы устройства и расширение функциональных возможностей. Поставленная цель достигается тем, что в релейно-импульсное устройство, содержащее операционный усилитель/ инвертирующий вход которого подключен к первому выводу конденсатора и через первый резистор к выходу операционного усилителя, кеинвертирующий вход соединен через второй резистор с выходом операциокного усилителя и через третий резистор - с источником входного на-. пркк'енкя, и двухполярный источник питания, крайние выводы которого подключены к соответствующим выводам питания операционного усилителя, а общая точка - к общему выводу уст-ройства, введены первый и второй диоды и последователььо соединенные четвертый и пятый резисторы, включенные между общим выводом устройства и соответствующим выводом дяухполярного источника питания, а общая точка соединения четвертого н пятого "резисторов связана с вторым выводом конденсатора, катода 5 10 ^5 - 25 ^ 35 40 45 £« _ * 6© 65 первого и второго диодов подключены к общему выводу устройства t a аноды - к соответствующим входам операционного усилителя. На фиг. 1 представлена схема предлагаемого устройстваj на фиг.2 -• статические характеристики управления , U. s f (U BX ї і н а Фиг. 3 временные диаграммы устройства, где U вуіх (t) и U В х (t) соответственно текущее значение выходного напряжения операционного усилителя и источника входного напряжения. Релейно-ийпульсное устройство содержит операционный усилитель 1, конденсатор 2, первый 3, второй 4, третий 5 резисторы, источник 6 входного напряжения, двухполярный источник 7 питания, первый 8 и второй 9 диоды, последовательно соединенные четвертий 10 и пятый 11 резисторы и шунтирующий диод 12. Устройство работает следующим образом. Полярность входного сигнала положительна ( U B X > 0 ) . При этом на выходе операционного усилителя потенциал положителен относительно общего вывода устройства, так как положительный потенциал неинвєрт'ирующего входа больше потенциала инвертирующего входа, и входной сигнал и&„ изменяется в сторону уменьшения. При U B j ( = 0 точки подключения источника входного сигнала эквипотенциальны, но на выходе операционного усилителя потенциал положителен, так как диоды 8 и 9 смещены в прямом направлении - первый по цепи: выход операционного усилителя 1» резистор 4 положительной обратной связи, диод 8, общий вывод устройства, - а второй по цепи: выход операционного усилителя 1 г резистор 3, диод 9, общий вывод устройства. Так как диоды по типу выбраны различные ^8 кремниевый, 9 германиевый }, то ввиду большего падения напряжения на смещенном диоде 8, чем на диоде 9, положительный потенциал неинвєртирующего входа операционного усилителя больше потенциала ин- , вертирующего входа. В случае применения диодов одного типа вместо диода 8 ставится два диода, включенных последовательно. Конденсатор 2 при этом заряжен до величины падения напряжения на резисторе 10 плюс падение напряжения на смещенном диоде 9. при дальнейшем понижении входного сигнала (иБ1< име генерации п р я м о у г о л ь н ы х и м п у л ь с о в в зависимос ти от в е л и ч и н ы входного сигнала о п ределяются выражениями: /и вы* вь ,х Тк+1) -и, Ткн) CR- - постоянные времени разряда и заряда; - модуль выходного и напряжения операци45 онного усилителя. I - К Предлагаемые режимы работы устройства иллюстрируются временными диаграммами: временные диаграммы (t U ( t ) устройства при величина выходного на- 50 U Б Ы К U $,х c 1 (фиг. За) , временные диU B> ,^ пряжения насыщенного аграммы U B H > t ( t ) , U c (t) устройства операционного усилитепри Ugx"^ LJ0X2, (фиг. ЗЬ) , ля, когде потенциал на где U c (t) - текущее значение напрявыходе операционного жения на конденсаторе;" усилителя положительный;55 и^ --падение напряжения на потенциал ьа неиквертидиоде 9 н смещенном реруюїдем входе при насы- жиме; щенном операционном усии„ - падение напряжения на лителе , Логда потенциал четвертом резисторе. на выходе операционного ^ Q усилителя положительный, Применение изобретения позволяет в данном случае эта веповысить стабильность режимов раболичина равна падению наты устройства, улучшить его технипряжения на смещенном ческие характеристики, например точ* диоде 9, ИОСТЬ, где 1041985 UctU фиг г 1 а г 0н s LJ Фиг J Редактор Т. Митейко Составитель С, Соколов Техред Ж.Кастелевич Корректор В. Гирняк Заказ 7126/47 Тираж 874 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж-35, Раушская н а б . , д . 4/S Филиал П П " П а т е н т " , г . Ужгород, П ул. Проектная, 4
