Інструмент для вирівнювання кісткових виступів та гострих країв коміркових відростків щелеп

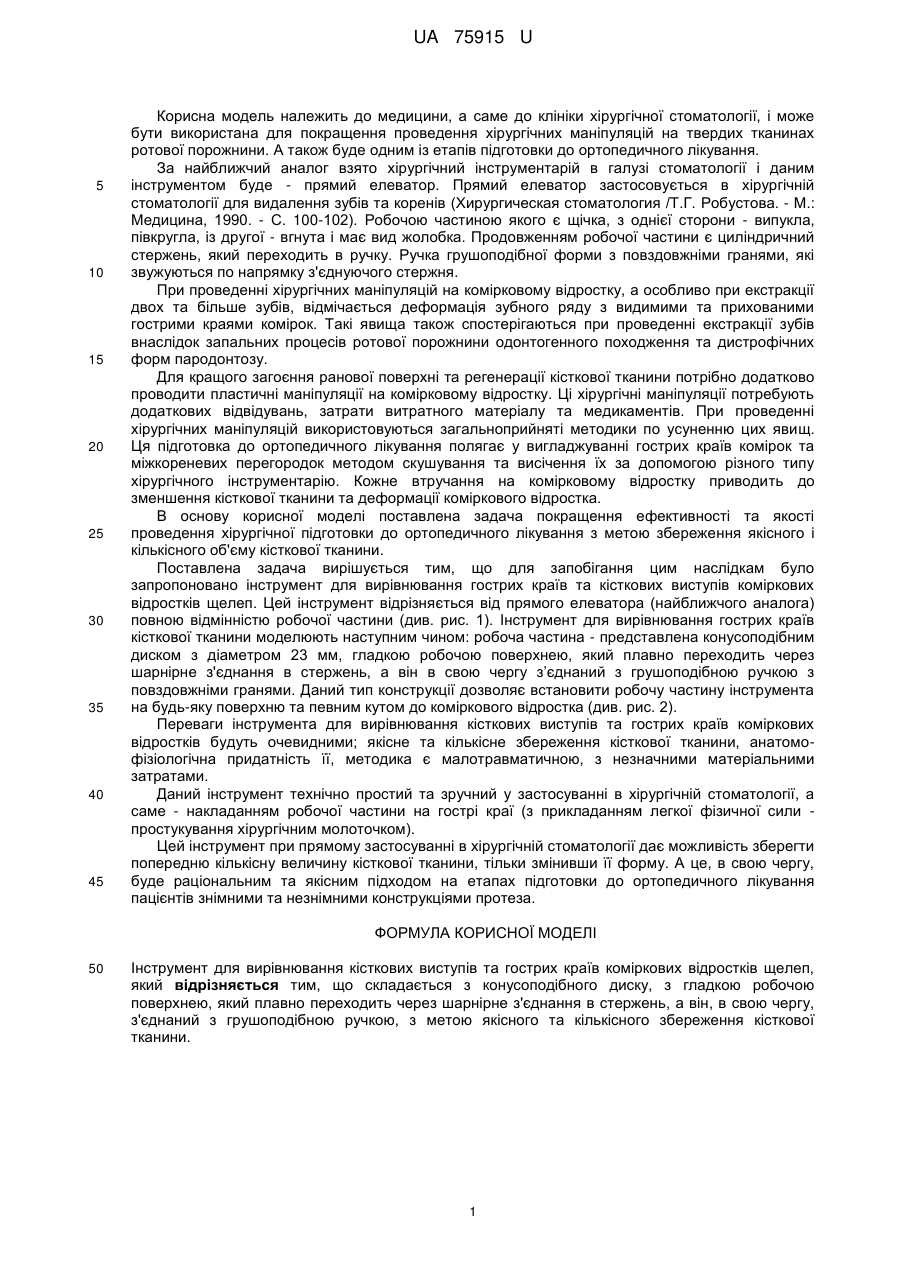

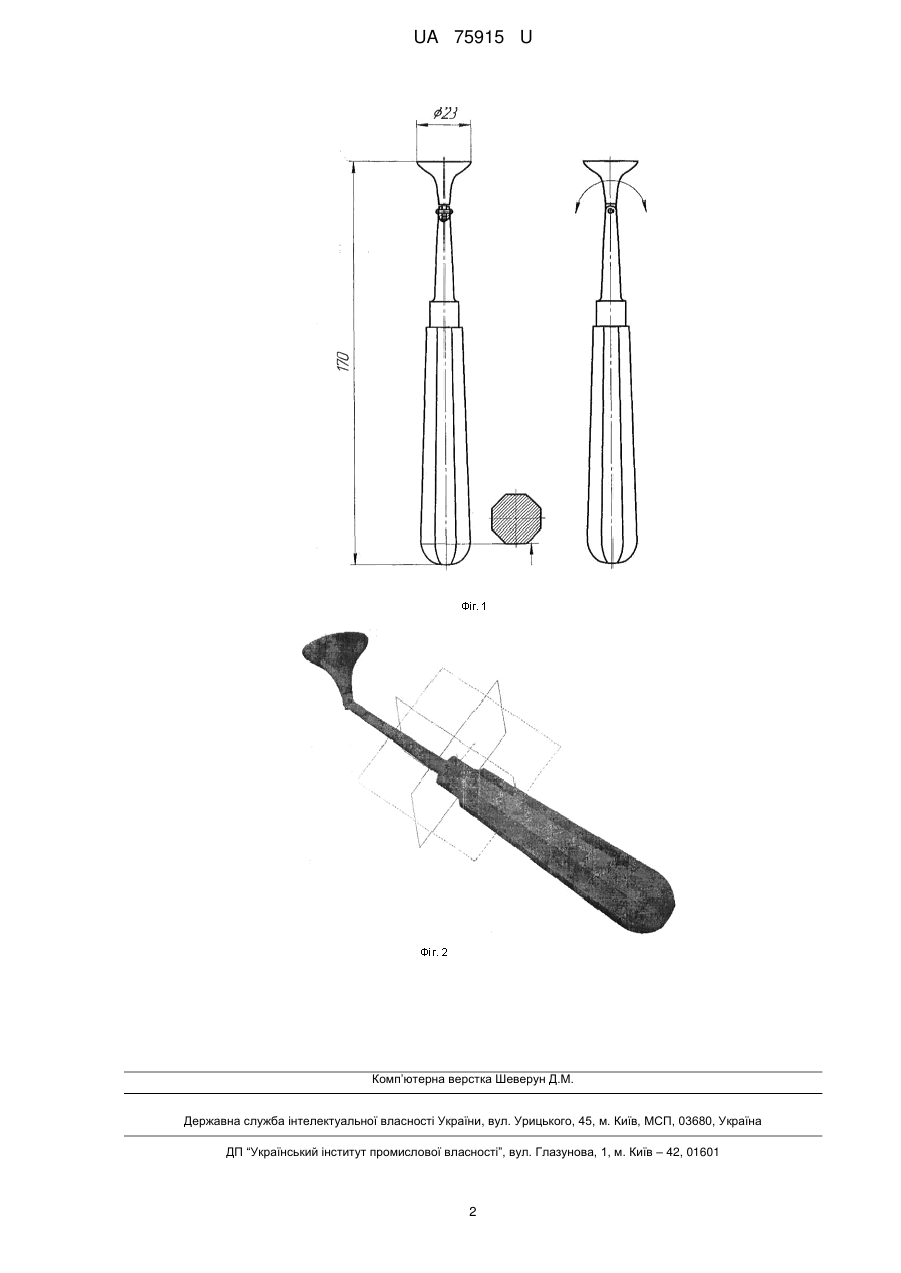

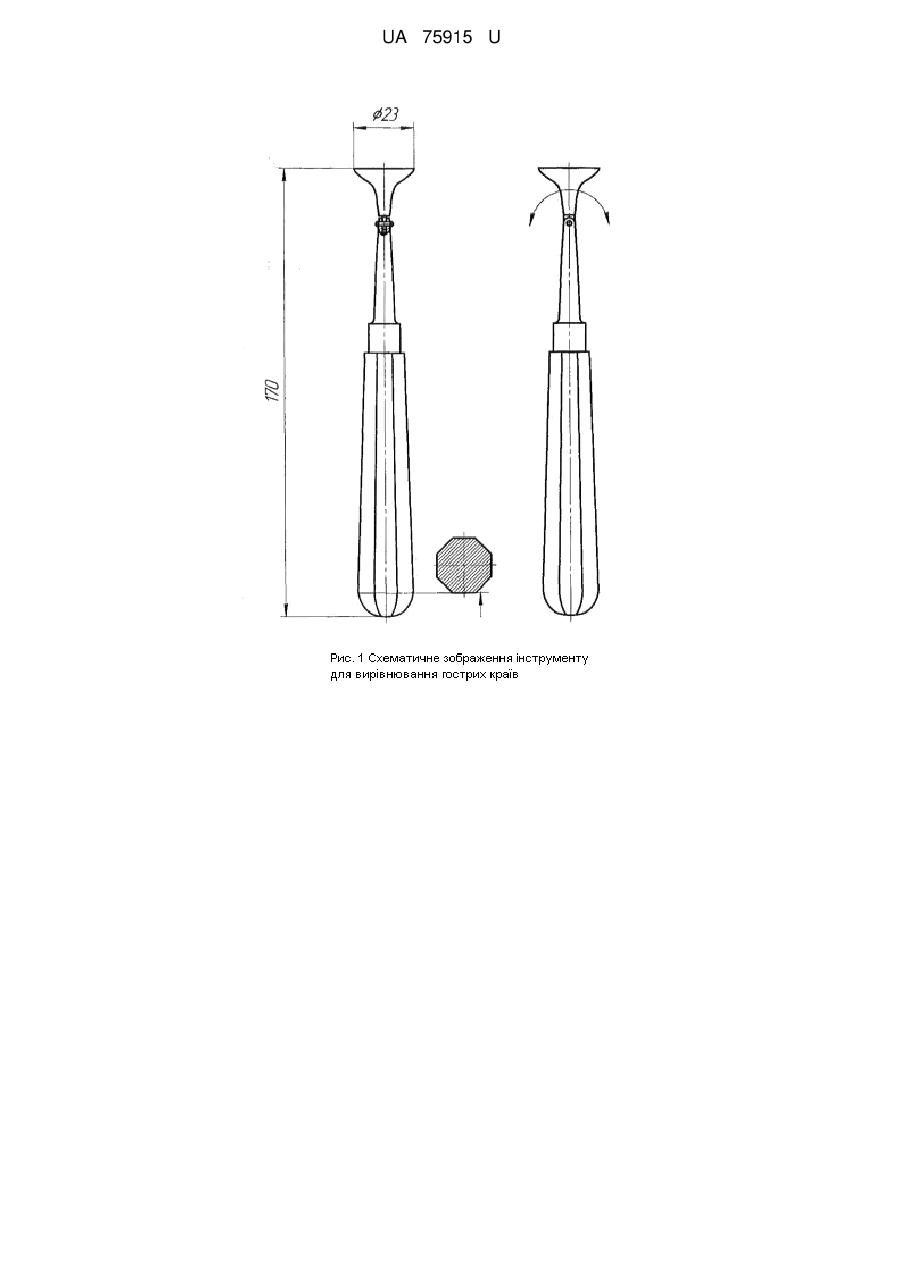

Реферат: Інструмент для вирівнювання кісткових виступів та гострих країв коміркових відростків щелеп містить конусоподібний диск з гладкою робочою поверхнею, шарнірне з'єднання, стержень, грушоподібну ручку. UA 75915 U (12) UA 75915 U UA 75915 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до медицини, а саме до клініки хірургічної стоматології, і може бути використана для покращення проведення хірургічних маніпуляцій на твердих тканинах ротової порожнини. А також буде одним із етапів підготовки до ортопедичного лікування. За найближчий аналог взято хірургічний інструментарій в галузі стоматології і даним інструментом буде - прямий елеватор. Прямий елеватор застосовується в хірургічній стоматології для видалення зубів та коренів (Хирургическая стоматология /Т.Г. Робустова. - М.: Медицина, 1990. - С. 100-102). Робочою частиною якого є щічка, з однієї сторони - випукла, півкругла, із другої - вгнута і має вид жолобка. Продовженням робочої частини є циліндричний стержень, який переходить в ручку. Ручка грушоподібної форми з повздовжніми гранями, які звужуються по напрямку з'єднуючого стержня. При проведенні хірургічних маніпуляцій на комірковому відростку, а особливо при екстракції двох та більше зубів, відмічається деформація зубного ряду з видимими та прихованими гострими краями комірок. Такі явища також спостерігаються при проведенні екстракції зубів внаслідок запальних процесів ротової порожнини одонтогенного походження та дистрофічних форм пародонтозу. Для кращого загоєння ранової поверхні та регенерації кісткової тканини потрібно додатково проводити пластичні маніпуляції на комірковому відростку. Ці хірургічні маніпуляції потребують додаткових відвідувань, затрати витратного матеріалу та медикаментів. При проведенні хірургічних маніпуляцій використовуються загальноприйняті методики по усуненню цих явищ. Ця підготовка до ортопедичного лікування полягає у вигладжуванні гострих країв комірок та міжкореневих перегородок методом скушування та висічення їх за допомогою різного типу хірургічного інструментарію. Кожне втручання на комірковому відростку приводить до зменшення кісткової тканини та деформації коміркового відростка. В основу корисної моделі поставлена задача покращення ефективності та якості проведення хірургічної підготовки до ортопедичного лікування з метою збереження якісного і кількісного об'єму кісткової тканини. Поставлена задача вирішується тим, що для запобігання цим наслідкам було запропоновано інструмент для вирівнювання гострих країв та кісткових виступів коміркових відростків щелеп. Цей інструмент відрізняється від прямого елеватора (найближчого аналога) повною відмінністю робочої частини (див. рис. 1). Інструмент для вирівнювання гострих країв кісткової тканини моделюють наступним чином: робоча частина - представлена конусоподібним диском з діаметром 23 мм, гладкою робочою поверхнею, який плавно переходить через шарнірне з'єднання в стержень, а він в свою чергу з’єднаний з грушоподібною ручкою з повздовжніми гранями. Даний тип конструкції дозволяє встановити робочу частину інструмента на будь-яку поверхню та певним кутом до коміркового відростка (див. рис. 2). Переваги інструмента для вирівнювання кісткових виступів та гострих країв коміркових відростків будуть очевидними; якісне та кількісне збереження кісткової тканини, анатомофізіологічна придатність її, методика є малотравматичною, з незначними матеріальними затратами. Даний інструмент технічно простий та зручний у застосуванні в хірургічній стоматології, а саме - накладанням робочої частини на гострі краї (з прикладанням легкої фізичної сили простукування хірургічним молоточком). Цей інструмент при прямому застосуванні в хірургічній стоматології дає можливість зберегти попередню кількісну величину кісткової тканини, тільки змінивши її форму. А це, в свою чергу, буде раціональним та якісним підходом на етапах підготовки до ортопедичного лікування пацієнтів знімними та незнімними конструкціями протеза. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Інструмент для вирівнювання кісткових виступів та гострих країв коміркових відростків щелеп, який відрізняється тим, що складається з конусоподібного диску, з гладкою робочою поверхнею, який плавно переходить через шарнірне з'єднання в стержень, а він, в свою чергу, з'єднаний з грушоподібною ручкою, з метою якісного та кількісного збереження кісткової тканини. 1 UA 75915 U Комп’ютерна верстка Шеверун Д.М. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
