Фрикційний інструмент для ротаційного обтискування кінців трубчатих заготівок

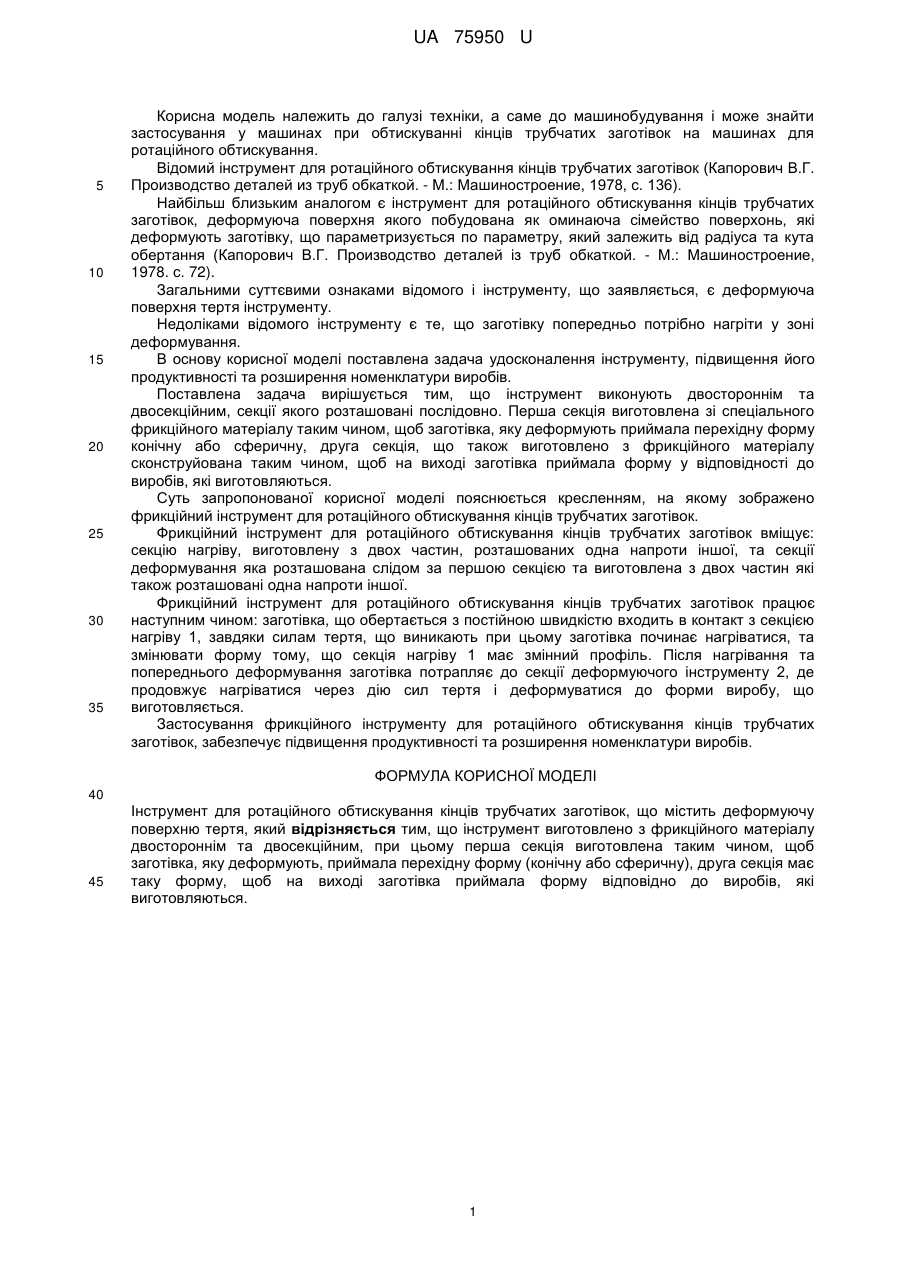

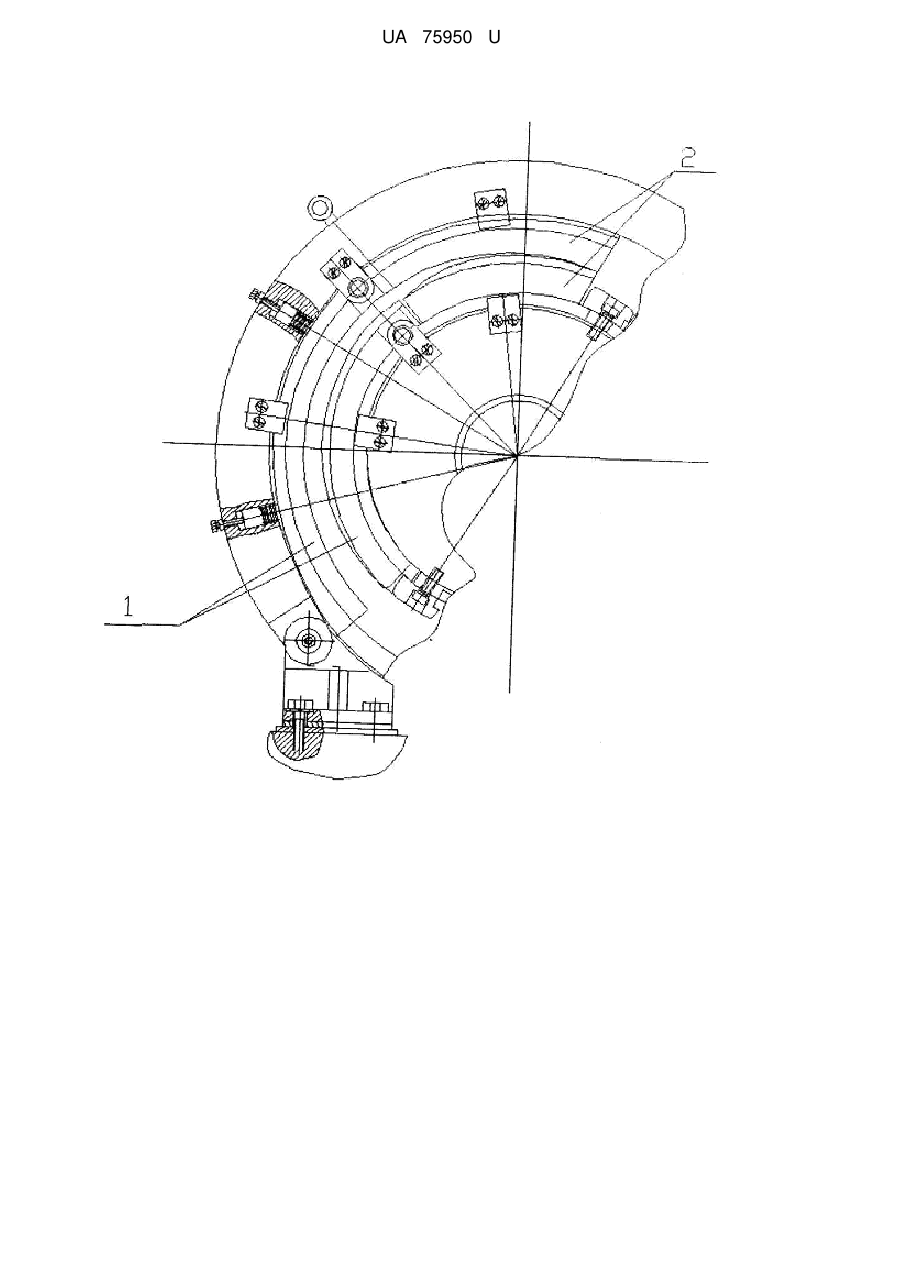

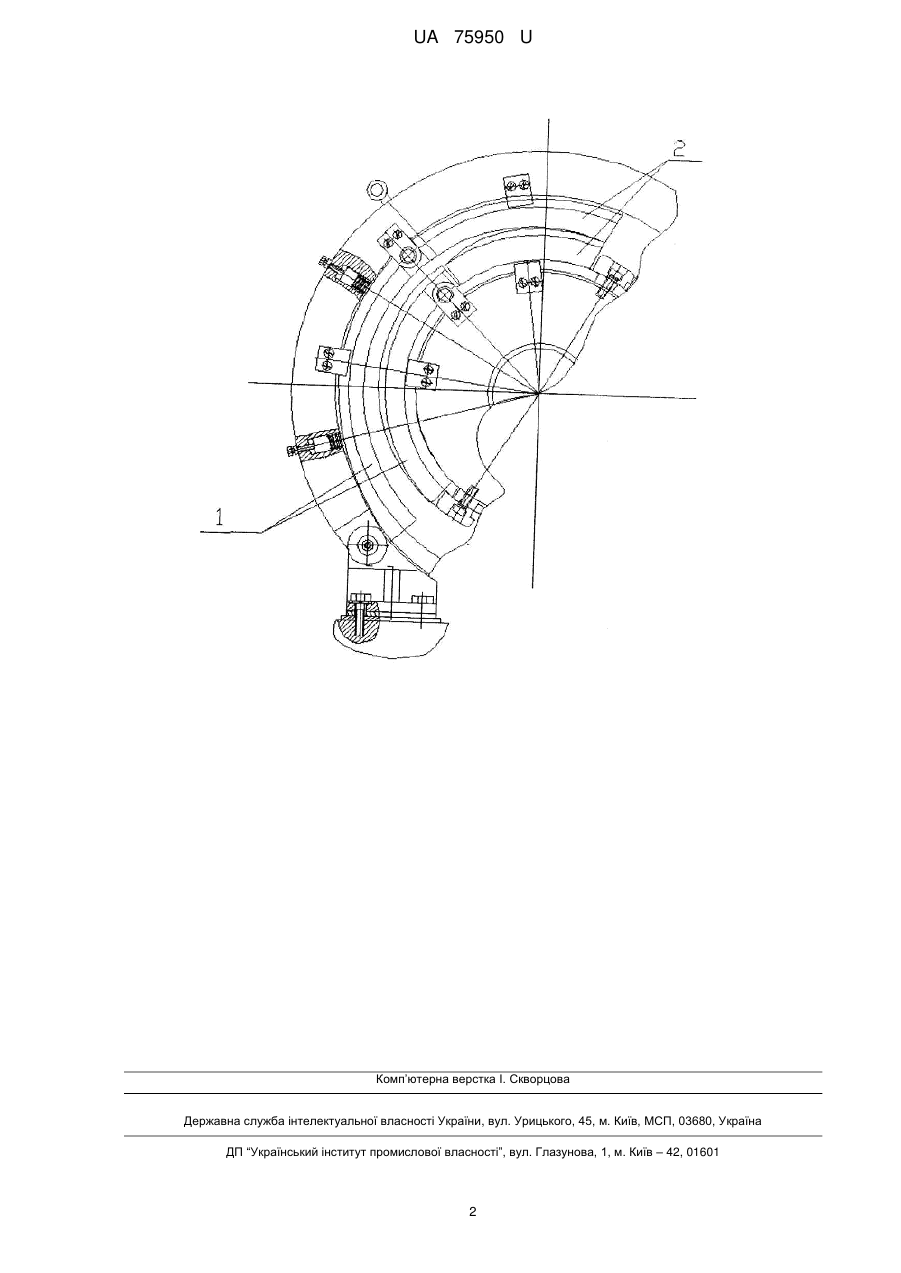

Реферат: Інструмент для ротаційного обтискування кінців трубчатих заготівок містить деформуючу поверхню тертя. Інструмент виготовлено з фрикційного матеріалу двостороннім та двосекційним. UA 75950 U (12) UA 75950 U UA 75950 U 5 10 15 20 25 30 35 Корисна модель належить до галузі техніки, а саме до машинобудування і може знайти застосування у машинах при обтискуванні кінців трубчатих заготівок на машинах для ротаційного обтискування. Відомий інструмент для ротаційного обтискування кінців трубчатих заготівок (Капорович В.Г. Производство деталей из труб обкаткой. - М.: Машиностроение, 1978, с. 136). Найбільш близьким аналогом є інструмент для ротаційного обтискування кінців трубчатих заготівок, деформуюча поверхня якого побудована як оминаюча сімейство поверхонь, які деформують заготівку, що параметризується по параметру, який залежить від радіуса та кута обертання (Капорович В.Г. Производство деталей із труб обкаткой. - М.: Машиностроение, 1978. с. 72). Загальними суттєвими ознаками відомого і інструменту, що заявляється, є деформуюча поверхня тертя інструменту. Недоліками відомого інструменту є те, що заготівку попередньо потрібно нагріти у зоні деформування. В основу корисної моделі поставлена задача удосконалення інструменту, підвищення його продуктивності та розширення номенклатури виробів. Поставлена задача вирішується тим, що інструмент виконують двостороннім та двосекційним, секції якого розташовані послідовно. Перша секція виготовлена зі спеціального фрикційного матеріалу таким чином, щоб заготівка, яку деформують приймала перехідну форму конічну або сферичну, друга секція, що також виготовлено з фрикційного матеріалу сконструйована таким чином, щоб на виході заготівка приймала форму у відповідності до виробів, які виготовляються. Суть запропонованої корисної моделі пояснюється кресленням, на якому зображено фрикційний інструмент для ротаційного обтискування кінців трубчатих заготівок. Фрикційний інструмент для ротаційного обтискування кінців трубчатих заготівок вміщує: секцію нагріву, виготовлену з двох частин, розташованих одна напроти іншої, та секції деформування яка розташована слідом за першою секцією та виготовлена з двох частин які також розташовані одна напроти іншої. Фрикційний інструмент для ротаційного обтискування кінців трубчатих заготівок працює наступним чином: заготівка, що обертається з постійною швидкістю входить в контакт з секцією нагріву 1, завдяки силам тертя, що виникають при цьому заготівка починає нагріватися, та змінювати форму тому, що секція нагріву 1 має змінний профіль. Після нагрівання та попереднього деформування заготівка потрапляє до секції деформуючого інструменту 2, де продовжує нагріватися через дію сил тертя і деформуватися до форми виробу, що виготовляється. Застосування фрикційного інструменту для ротаційного обтискування кінців трубчатих заготівок, забезпечує підвищення продуктивності та розширення номенклатури виробів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 45 Інструмент для ротаційного обтискування кінців трубчатих заготівок, що містить деформуючу поверхню тертя, який відрізняється тим, що інструмент виготовлено з фрикційного матеріалу двостороннім та двосекційним, при цьому перша секція виготовлена таким чином, щоб заготівка, яку деформують, приймала перехідну форму (конічну або сферичну), друга секція має таку форму, щоб на виході заготівка приймала форму відповідно до виробів, які виготовляються. 1 UA 75950 U Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
