Ротаційний ріжучий апарат

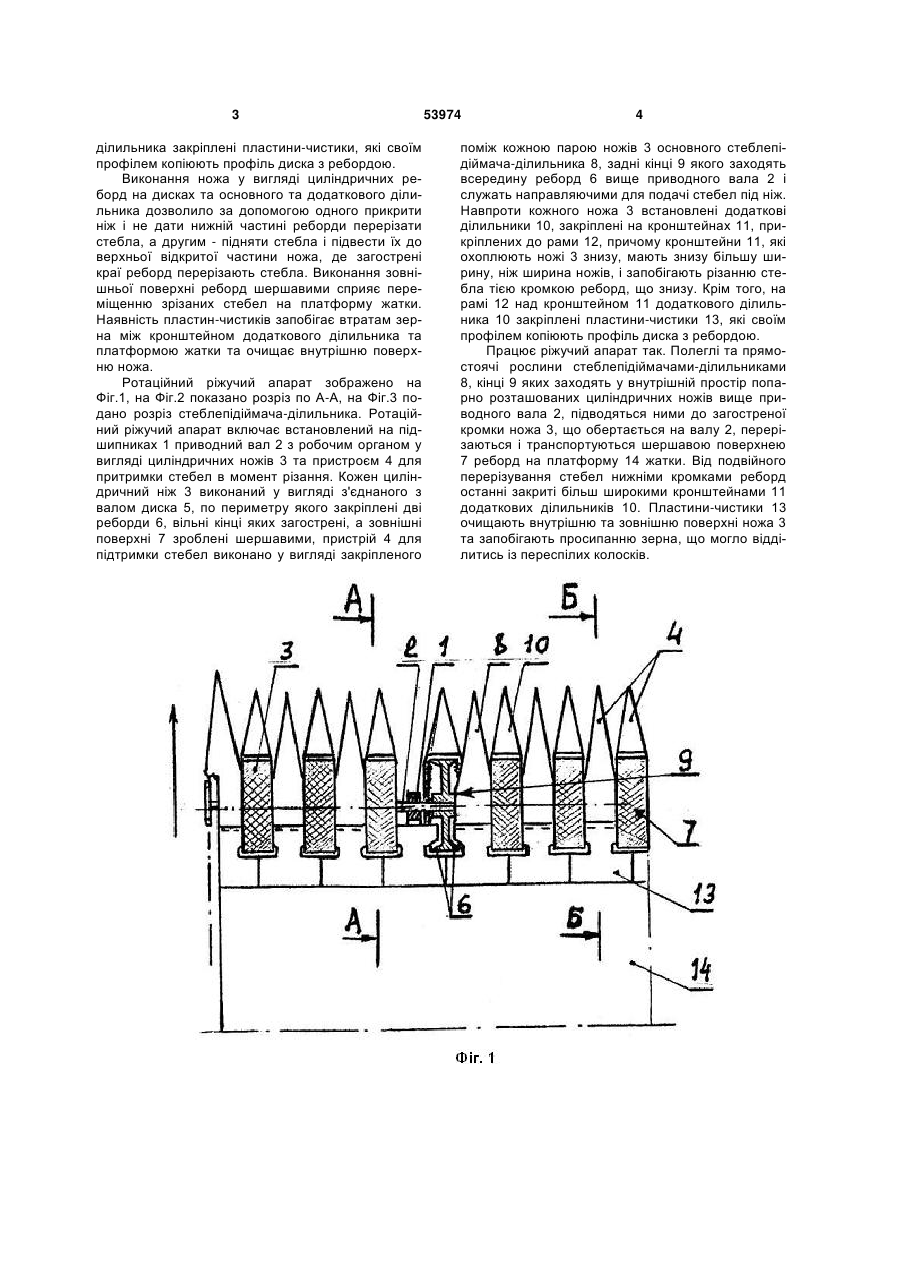

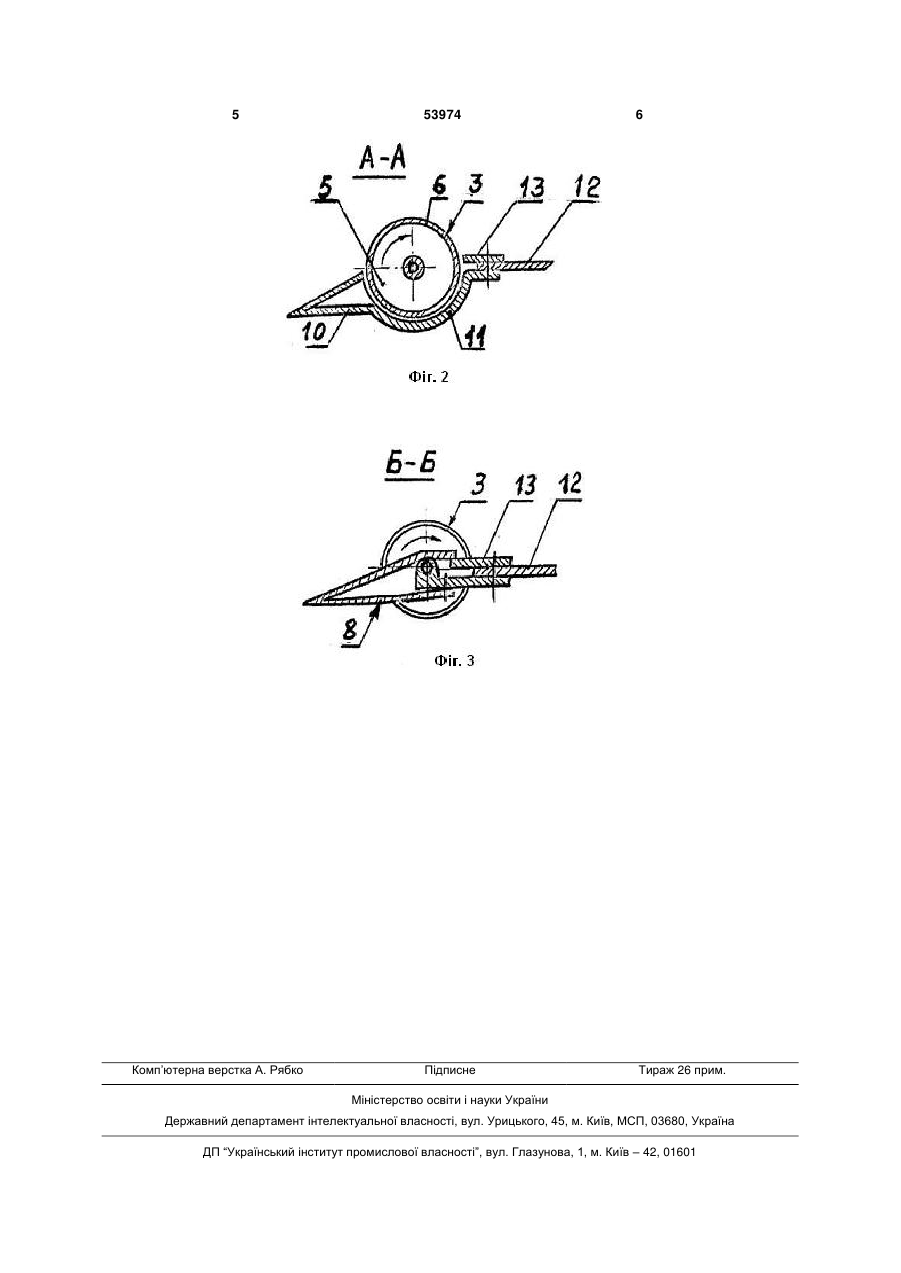

1. Ротаційний ріжучий апарат, що включає встановлений на підшипниках приводний вал з робочим органом у вигляді циліндричних ножів та пристроєм для притримки стебел в момент різання, який відрізняється тим, що кожен циліндричний ніж виконаний у вигляді з'єднаного з валом диска, по периметру якого закріплені дві реборди, 3 ділильника закріплені пластини-чистики, які своїм профілем копіюють профіль диска з ребордою. Виконання ножа у вигляді циліндричних реборд на дисках та основного та додаткового ділильника дозволило за допомогою одного прикрити ніж і не дати нижній частині реборди перерізати стебла, а другим - підняти стебла і підвести їх до верхньої відкритої частини ножа, де загострені краї реборд перерізають стебла. Виконання зовнішньої поверхні реборд шершавими сприяє переміщенню зрізаних стебел на платформу жатки. Наявність пластин-чистиків запобігає втратам зерна між кронштейном додаткового ділильника та платформою жатки та очищає внутрішню поверхню ножа. Ротаційний ріжучий апарат зображено на Фіг.1, на Фіг.2 показано розріз по А-А, на Фіг.3 подано розріз стеблепідіймача-ділильника. Ротаційний ріжучий апарат включає встановлений на підшипниках 1 приводний вал 2 з робочим органом у вигляді циліндричних ножів 3 та пристроєм 4 для притримки стебел в момент різання. Кожен циліндричний ніж 3 виконаний у вигляді з'єднаного з валом диска 5, по периметру якого закріплені дві реборди 6, вільні кінці яких загострені, а зовнішні поверхні 7 зроблені шершавими, пристрій 4 для підтримки стебел виконано у вигляді закріпленого 53974 4 поміж кожною парою ножів 3 основного стеблепідіймача-ділильника 8, задні кінці 9 якого заходять всередину реборд 6 вище приводного вала 2 і служать направляючими для подачі стебел під ніж. Навпроти кожного ножа 3 встановлені додаткові ділильники 10, закріплені на кронштейнах 11, прикріплених до рами 12, причому кронштейни 11, які охоплюють ножі 3 знизу, мають знизу більшу ширину, ніж ширина ножів, і запобігають різанню стебла тією кромкою реборд, що знизу. Крім того, на рамі 12 над кронштейном 11 додаткового ділильника 10 закріплені пластини-чистики 13, які своїм профілем копіюють профіль диска з ребордою. Працює ріжучий апарат так. Полеглі та прямостоячі рослини стеблепідіймачами-ділильниками 8, кінці 9 яких заходять у внутрішній простір попарно розташованих циліндричних ножів вище приводного вала 2, підводяться ними до загостреної кромки ножа 3, що обертається на валу 2, перерізаються і транспортуються шершавою поверхнею 7 реборд на платформу 14 жатки. Від подвійного перерізування стебел нижніми кромками реборд останні закриті більш широкими кронштейнами 11 додаткових ділильників 10. Пластини-чистики 13 очищають внутрішню та зовнішню поверхні ножа 3 та запобігають просипанню зерна, що могло відділитись із переспілих колосків. 5 Комп’ютерна верстка А. Рябко 53974 6 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
