Пристрій для змішування сипких матеріалів

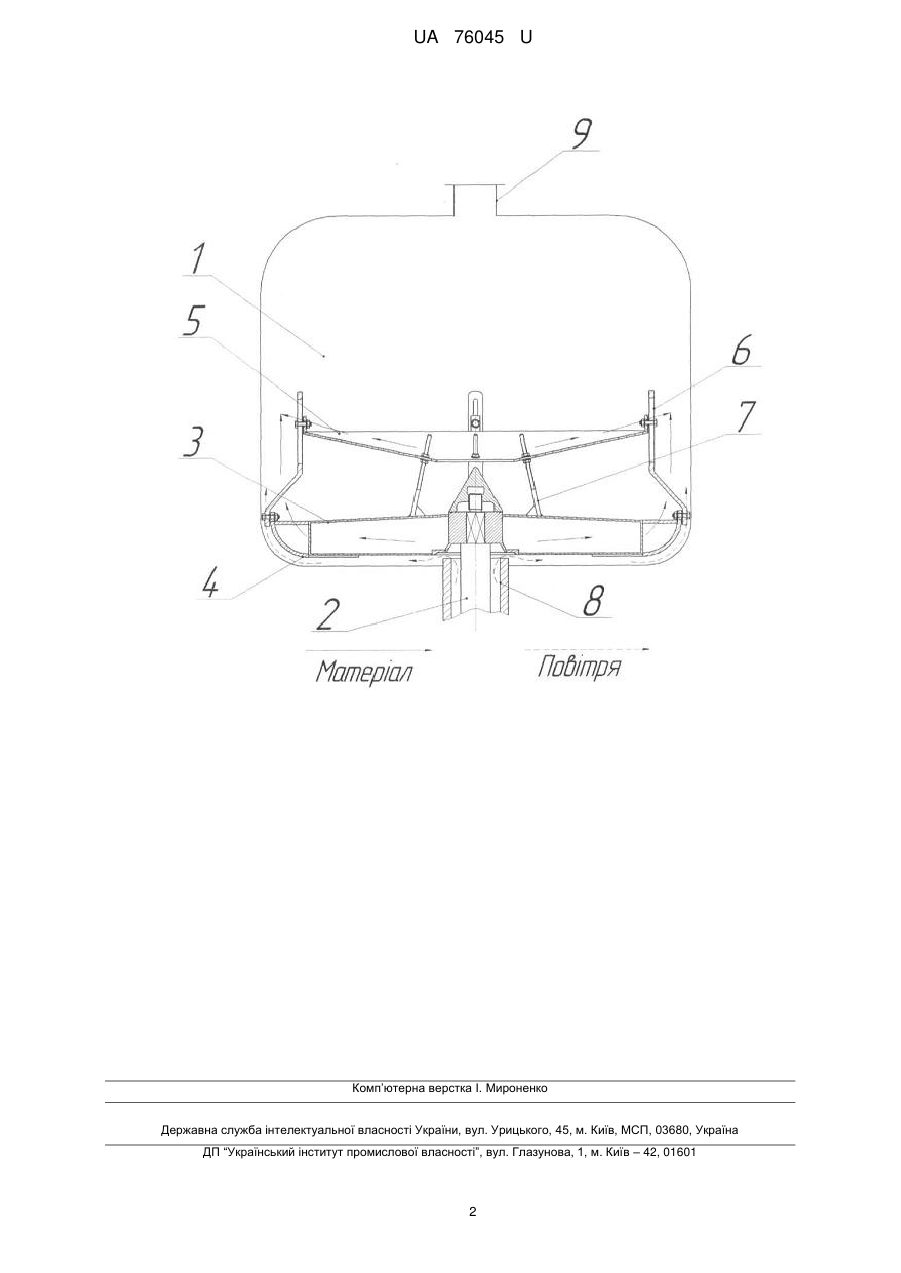

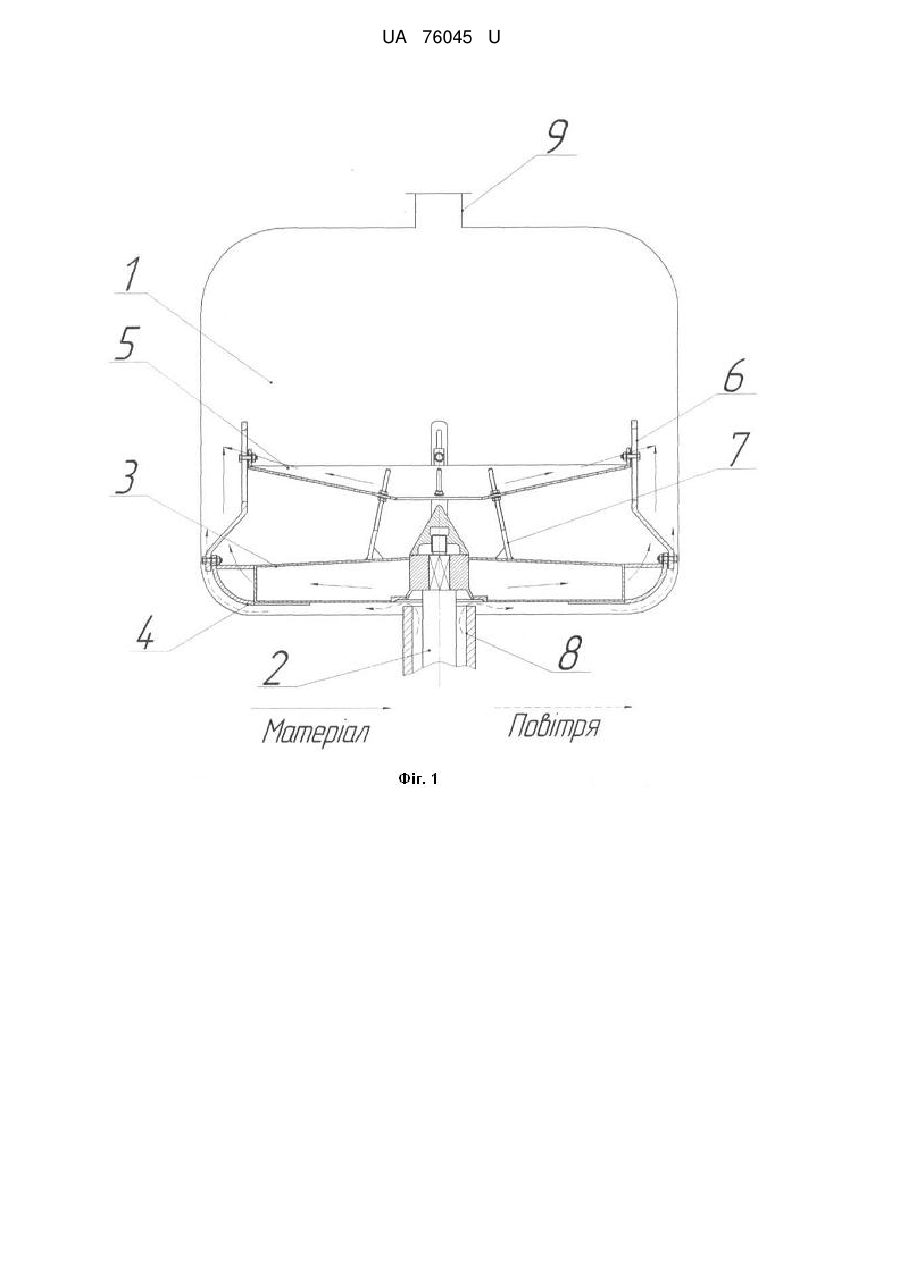

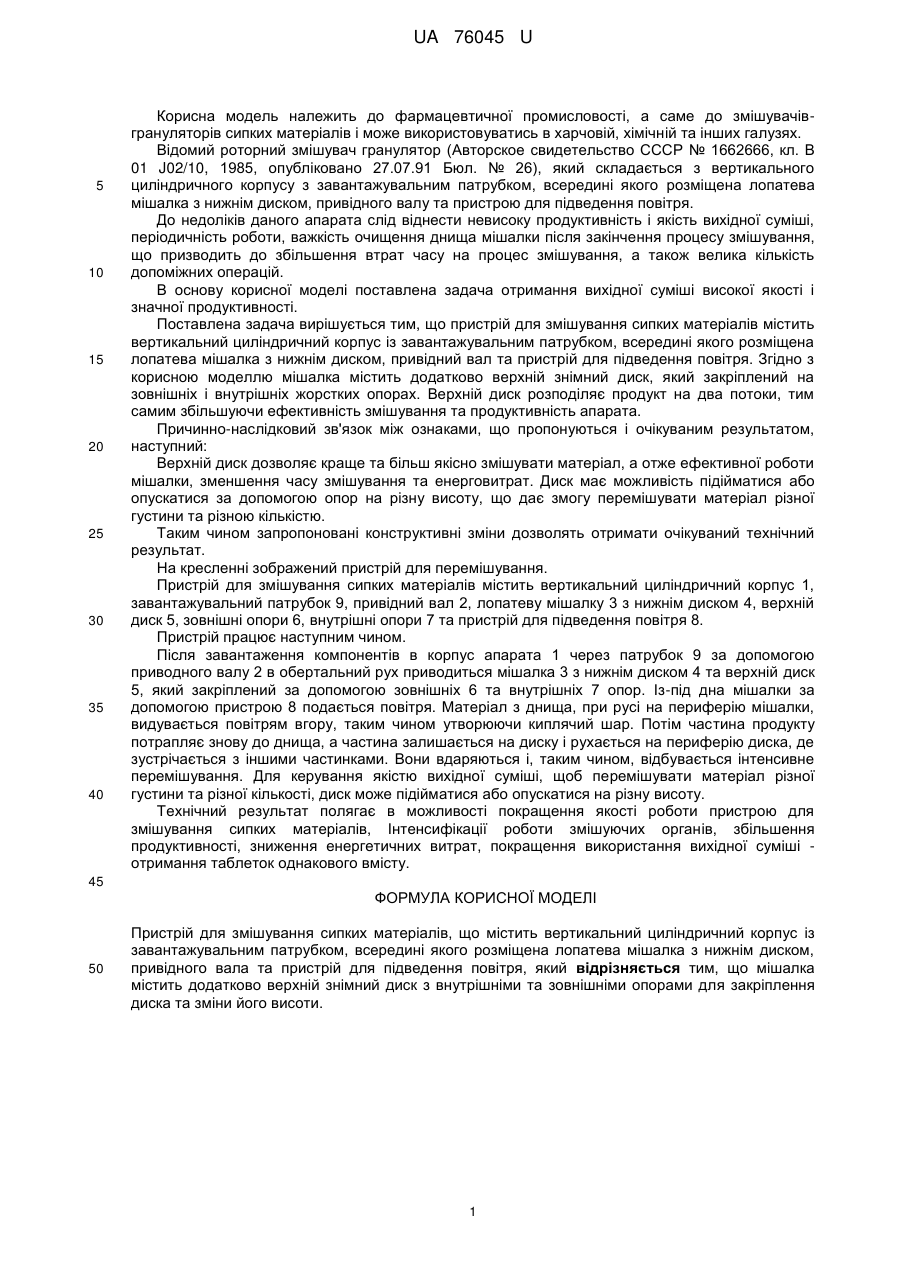

Реферат: UA 76045 U UA 76045 U 5 10 15 20 25 30 35 40 Корисна модель належить до фармацевтичної промисловості, а саме до змішувачівгрануляторів сипких матеріалів і може використовуватись в харчовій, хімічній та інших галузях. Відомий роторний змішувач гранулятор (Авторское свидетельство СССР № 1662666, кл. В 01 J02/10, 1985, опубліковано 27.07.91 Бюл. № 26), який складається з вертикального циліндричного корпусу з завантажувальним патрубком, всередині якого розміщена лопатева мішалка з нижнім диском, привідного валу та пристрою для підведення повітря. До недоліків даного апарата слід віднести невисоку продуктивність і якість вихідної суміші, періодичність роботи, важкість очищення днища мішалки після закінчення процесу змішування, що призводить до збільшення втрат часу на процес змішування, а також велика кількість допоміжних операцій. В основу корисної моделі поставлена задача отримання вихідної суміші високої якості і значної продуктивності. Поставлена задача вирішується тим, що пристрій для змішування сипких матеріалів містить вертикальний циліндричний корпус із завантажувальним патрубком, всередині якого розміщена лопатева мішалка з нижнім диском, привідний вал та пристрій для підведення повітря. Згідно з корисною моделлю мішалка містить додатково верхній знімний диск, який закріплений на зовнішніх і внутрішніх жорстких опорах. Верхній диск розподіляє продукт на два потоки, тим самим збільшуючи ефективність змішування та продуктивність апарата. Причинно-наслідковий зв'язок між ознаками, що пропонуються і очікуваним результатом, наступний: Верхній диск дозволяє краще та більш якісно змішувати матеріал, а отже ефективної роботи мішалки, зменшення часу змішування та енерговитрат. Диск має можливість підійматися або опускатися за допомогою опор на різну висоту, що дає змогу перемішувати матеріал різної густини та різною кількістю. Таким чином запропоновані конструктивні зміни дозволять отримати очікуваний технічний результат. На кресленні зображений пристрій для перемішування. Пристрій для змішування сипких матеріалів містить вертикальний циліндричний корпус 1, завантажувальний патрубок 9, привідний вал 2, лопатеву мішалку 3 з нижнім диском 4, верхній диск 5, зовнішні опори 6, внутрішні опори 7 та пристрій для підведення повітря 8. Пристрій працює наступним чином. Після завантаження компонентів в корпус апарата 1 через патрубок 9 за допомогою приводного валу 2 в обертальний рух приводиться мішалка 3 з нижнім диском 4 та верхній диск 5, який закріплений за допомогою зовнішніх 6 та внутрішніх 7 опор. Із-під дна мішалки за допомогою пристрою 8 подається повітря. Матеріал з днища, при русі на периферію мішалки, видувається повітрям вгору, таким чином утворюючи киплячий шар. Потім частина продукту потрапляє знову до днища, а частина залишається на диску і рухається на периферію диска, де зустрічається з іншими частинками. Вони вдаряються і, таким чином, відбувається інтенсивне перемішування. Для керування якістю вихідної суміші, щоб перемішувати матеріал різної густини та різної кількості, диск може підійматися або опускатися на різну висоту. Технічний результат полягає в можливості покращення якості роботи пристрою для змішування сипких матеріалів, Інтенсифікації роботи змішуючих органів, збільшення продуктивності, зниження енергетичних витрат, покращення використання вихідної суміші отримання таблеток однакового вмісту. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для змішування сипких матеріалів, що містить вертикальний циліндричний корпус із завантажувальним патрубком, всередині якого розміщена лопатева мішалка з нижнім диском, привідного вала та пристрій для підведення повітря, який відрізняється тим, що мішалка містить додатково верхній знімний диск з внутрішніми та зовнішніми опорами для закріплення диска та зміни його висоти. 1 UA 76045 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
