Пасова передача

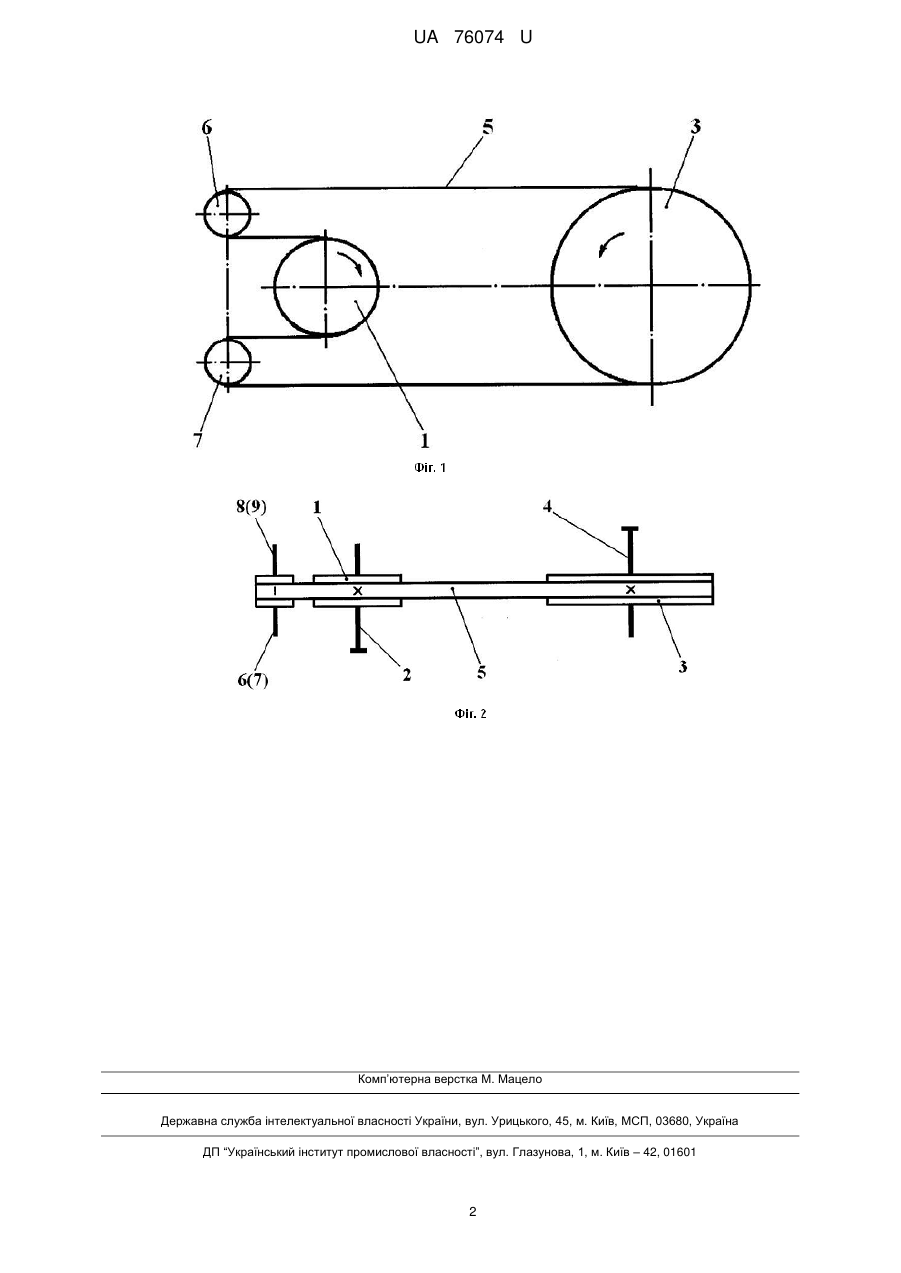

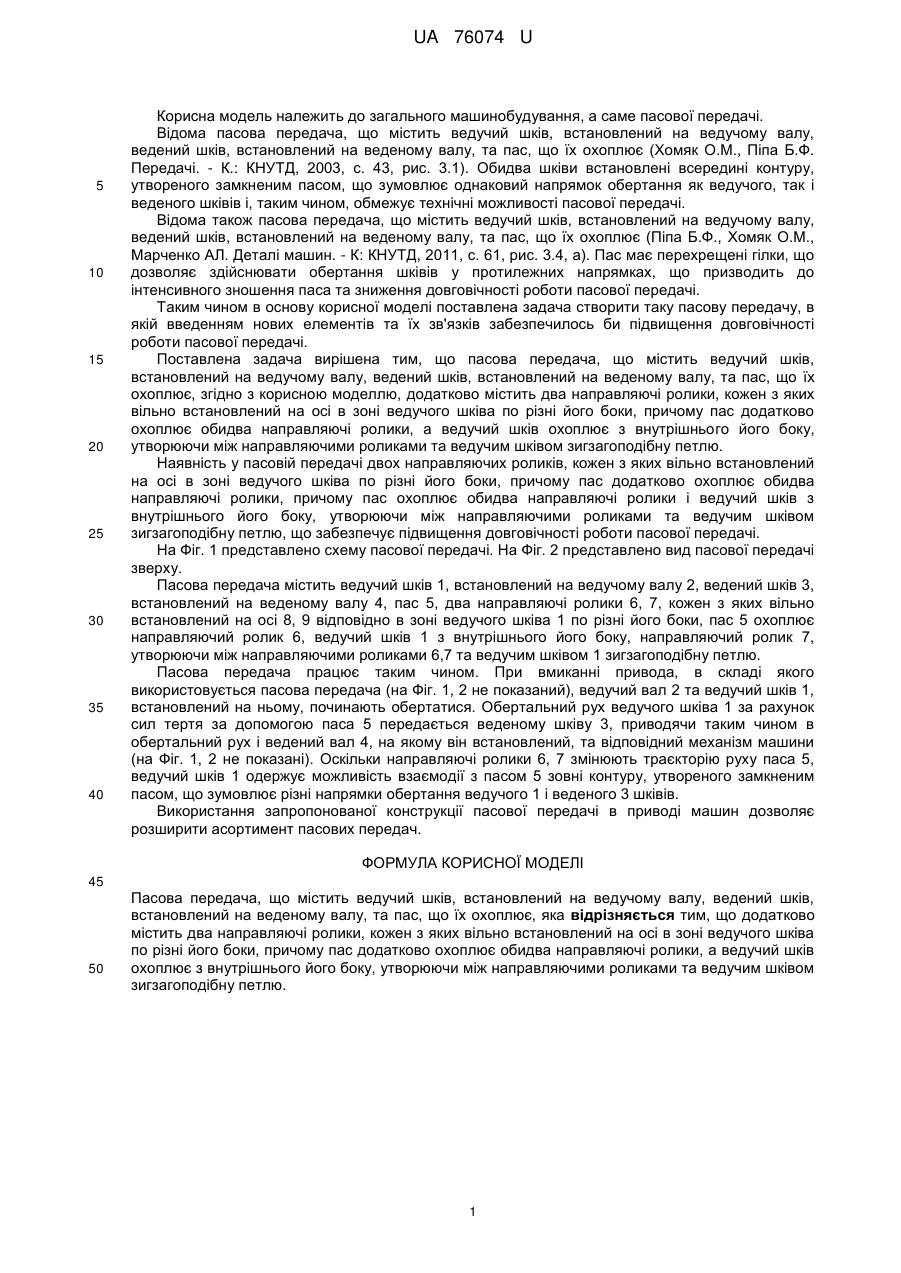

Реферат: Пасова передача містить ведучий шків, встановлений на ведучому валу, ведений шків, встановлений на веденому валу, та пас, що їх охоплює. Додатково містить два направляючі ролики, кожен з яких вільно встановлений на осі в зоні ведучого шківа по різні його боки. Пас додатково охоплює обидва направляючі ролики, а ведучий шків охоплює з внутрішнього його боку, утворюючи між направляючими роликами та ведучим шківом зигзагоподібну петлю. UA 76074 U (54) ПАСОВА ПЕРЕДАЧА UA 76074 U UA 76074 U 5 10 15 20 25 30 35 40 Корисна модель належить до загального машинобудування, а саме пасової передачі. Відома пасова передача, що містить ведучий шків, встановлений на ведучому валу, ведений шків, встановлений на веденому валу, та пас, що їх охоплює (Хомяк О.М., Піпа Б.Ф. Передачі. - К.: КНУТД, 2003, с. 43, рис. 3.1). Обидва шківи встановлені всередині контуру, утвореного замкненим пасом, що зумовлює однаковий напрямок обертання як ведучого, так і веденого шківів і, таким чином, обмежує технічні можливості пасової передачі. Відома також пасова передача, що містить ведучий шків, встановлений на ведучому валу, ведений шків, встановлений на веденому валу, та пас, що їх охоплює (Піпа Б.Ф., Хомяк О.М., Марченко АЛ. Деталі машин. - К: КНУТД, 2011, с. 61, рис. 3.4, а). Пас має перехрещені гілки, що дозволяє здійснювати обертання шківів у протилежних напрямках, що призводить до інтенсивного зношення паса та зниження довговічності роботи пасової передачі. Таким чином в основу корисної моделі поставлена задача створити таку пасову передачу, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи пасової передачі. Поставлена задача вирішена тим, що пасова передача, що містить ведучий шків, встановлений на ведучому валу, ведений шків, встановлений на веденому валу, та пас, що їх охоплює, згідно з корисною моделлю, додатково містить два направляючі ролики, кожен з яких вільно встановлений на осі в зоні ведучого шківа по різні його боки, причому пас додатково охоплює обидва направляючі ролики, а ведучий шків охоплює з внутрішнього його боку, утворюючи між направляючими роликами та ведучим шківом зигзагоподібну петлю. Наявність у пасовій передачі двох направляючих роликів, кожен з яких вільно встановлений на осі в зоні ведучого шківа по різні його боки, причому пас додатково охоплює обидва направляючі ролики, причому пас охоплює обидва направляючі ролики і ведучий шків з внутрішнього його боку, утворюючи між направляючими роликами та ведучим шківом зигзагоподібну петлю, що забезпечує підвищення довговічності роботи пасової передачі. На Фіг. 1 представлено схему пасової передачі. На Фіг. 2 представлено вид пасової передачі зверху. Пасова передача містить ведучий шків 1, встановлений на ведучому валу 2, ведений шків 3, встановлений на веденому валу 4, пас 5, два направляючі ролики 6, 7, кожен з яких вільно встановлений на осі 8, 9 відповідно в зоні ведучого шківа 1 по різні його боки, пас 5 охоплює направляючий ролик 6, ведучий шків 1 з внутрішнього його боку, направляючий ролик 7, утворюючи між направляючими роликами 6,7 та ведучим шківом 1 зигзагоподібну петлю. Пасова передача працює таким чином. При вмиканні привода, в складі якого використовується пасова передача (на Фіг. 1, 2 не показаний), ведучий вал 2 та ведучий шків 1, встановлений на ньому, починають обертатися. Обертальний рух ведучого шківа 1 за рахунок сил тертя за допомогою паса 5 передається веденому шківу 3, приводячи таким чином в обертальний рух і ведений вал 4, на якому він встановлений, та відповідний механізм машини (на Фіг. 1, 2 не показані). Оскільки направляючі ролики 6, 7 змінюють траєкторію руху паса 5, ведучий шків 1 одержує можливість взаємодії з пасом 5 зовні контуру, утвореного замкненим пасом, що зумовлює різні напрямки обертання ведучого 1 і веденого 3 шківів. Використання запропонованої конструкції пасової передачі в приводі машин дозволяє розширити асортимент пасових передач. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Пасова передача, що містить ведучий шків, встановлений на ведучому валу, ведений шків, встановлений на веденому валу, та пас, що їх охоплює, яка відрізняється тим, що додатково містить два направляючі ролики, кожен з яких вільно встановлений на осі в зоні ведучого шківа по різні його боки, причому пас додатково охоплює обидва направляючі ролики, а ведучий шків охоплює з внутрішнього його боку, утворюючи між направляючими роликами та ведучим шківом зигзагоподібну петлю. 1 UA 76074 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
