Передача з гнучкою в’яззю

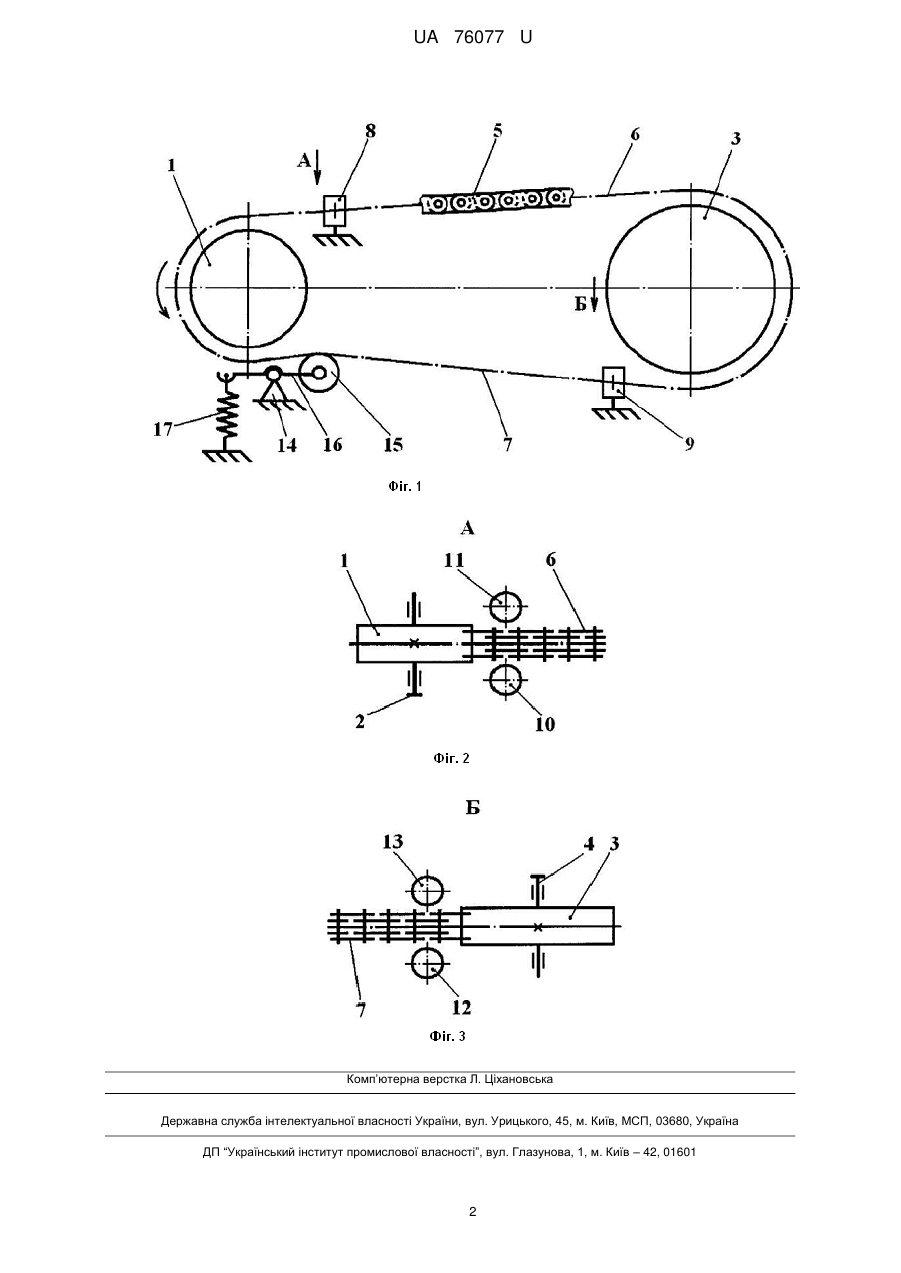

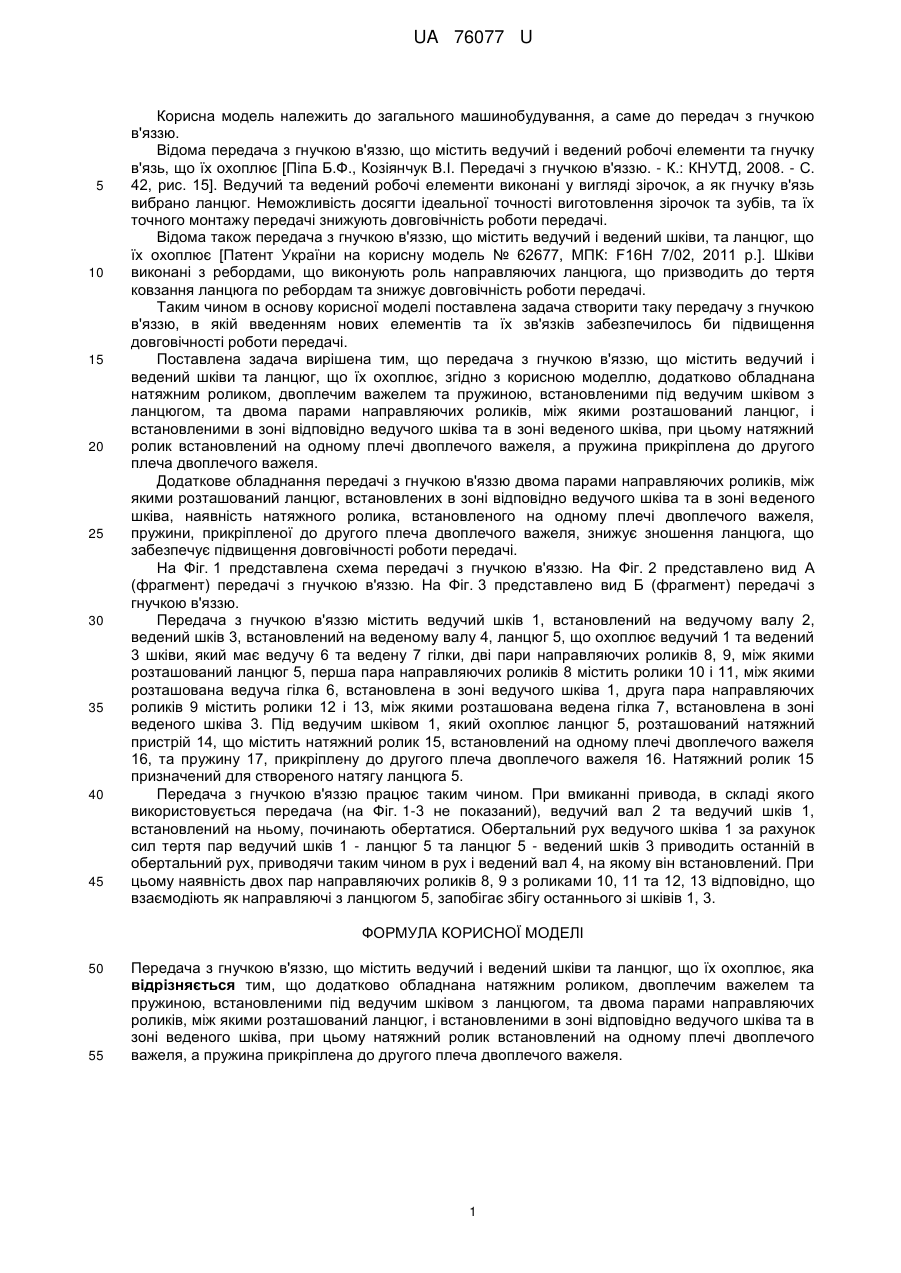

Реферат: Передача з гнучкою в'яззю містить ведучий і ведений шківи та ланцюг, що їх охоплює. Додатково вона обладнана натяжним роликом, двоплечим важелем та пружиною, встановленими під ведучим шківом з ланцюгом, та двома парами направляючих роликів, між якими розташований ланцюг, і встановленими в зоні відповідно ведучого шківа та в зоні веденого шківа. Натяжний ролик встановлений на одному плечі двоплечого важеля, а пружина прикріплена до другого плеча двоплечого важеля. UA 76077 U (54) ПЕРЕДАЧА З ГНУЧКОЮ В'ЯЗЗЮ UA 76077 U UA 76077 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до загального машинобудування, а саме до передач з гнучкою в'яззю. Відома передача з гнучкою в'яззю, що містить ведучий і ведений робочі елементи та гнучку в'язь, що їх охоплює [Піпа Б.Ф., Козіянчук В.І. Передачі з гнучкою в'яззю. - К.: КНУТД, 2008. - С. 42, рис. 15]. Ведучий та ведений робочі елементи виконані у вигляді зірочок, а як гнучку в'язь вибрано ланцюг. Неможливість досягти ідеальної точності виготовлення зірочок та зубів, та їх точного монтажу передачі знижують довговічність роботи передачі. Відома також передача з гнучкою в'яззю, що містить ведучий і ведений шківи, та ланцюг, що їх охоплює [Патент України на корисну модель № 62677, МПК: F16H 7/02, 2011 p.]. Шківи виконані з ребордами, що виконують роль направляючих ланцюга, що призводить до тертя ковзання ланцюга по ребордам та знижує довговічність роботи передачі. Таким чином в основу корисної моделі поставлена задача створити таку передачу з гнучкою в'яззю, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи передачі. Поставлена задача вирішена тим, що передача з гнучкою в'яззю, що містить ведучий і ведений шківи та ланцюг, що їх охоплює, згідно з корисною моделлю, додатково обладнана натяжним роликом, двоплечим важелем та пружиною, встановленими під ведучим шківом з ланцюгом, та двома парами направляючих роликів, між якими розташований ланцюг, і встановленими в зоні відповідно ведучого шківа та в зоні веденого шківа, при цьому натяжний ролик встановлений на одному плечі двоплечого важеля, а пружина прикріплена до другого плеча двоплечого важеля. Додаткове обладнання передачі з гнучкою в'яззю двома парами направляючих роликів, між якими розташований ланцюг, встановлених в зоні відповідно ведучого шківа та в зоні веденого шківа, наявність натяжного ролика, встановленого на одному плечі двоплечого важеля, пружини, прикріпленої до другого плеча двоплечого важеля, знижує зношення ланцюга, що забезпечує підвищення довговічності роботи передачі. На Фіг. 1 представлена схема передачі з гнучкою в'яззю. На Фіг. 2 представлено вид А (фрагмент) передачі з гнучкою в'яззю. На Фіг. 3 представлено вид Б (фрагмент) передачі з гнучкою в'яззю. Передача з гнучкою в'яззю містить ведучий шків 1, встановлений на ведучому валу 2, ведений шків 3, встановлений на веденому валу 4, ланцюг 5, що охоплює ведучий 1 та ведений 3 шківи, який має ведучу 6 та ведену 7 гілки, дві пари направляючих роликів 8, 9, між якими розташований ланцюг 5, перша пара направляючих роликів 8 містить ролики 10 і 11, між якими розташована ведуча гілка 6, встановлена в зоні ведучого шківа 1, друга пара направляючих роликів 9 містить ролики 12 і 13, між якими розташована ведена гілка 7, встановлена в зоні веденого шківа 3. Під ведучим шківом 1, який охоплює ланцюг 5, розташований натяжний пристрій 14, що містить натяжний ролик 15, встановлений на одному плечі двоплечого важеля 16, та пружину 17, прикріплену до другого плеча двоплечого важеля 16. Натяжний ролик 15 призначений для створеного натягу ланцюга 5. Передача з гнучкою в'яззю працює таким чином. При вмиканні привода, в складі якого використовується передача (на Фіг. 1-3 не показаний), ведучий вал 2 та ведучий шків 1, встановлений на ньому, починають обертатися. Обертальний рух ведучого шківа 1 за рахунок сил тертя пар ведучий шків 1 - ланцюг 5 та ланцюг 5 - ведений шків 3 приводить останній в обертальний рух, приводячи таким чином в рух і ведений вал 4, на якому він встановлений. При цьому наявність двох пар направляючих роликів 8, 9 з роликами 10, 11 та 12, 13 відповідно, що взаємодіють як направляючі з ланцюгом 5, запобігає збігу останнього зі шківів 1, 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Передача з гнучкою в'яззю, що містить ведучий і ведений шківи та ланцюг, що їх охоплює, яка відрізняється тим, що додатково обладнана натяжним роликом, двоплечим важелем та пружиною, встановленими під ведучим шківом з ланцюгом, та двома парами направляючих роликів, між якими розташований ланцюг, і встановленими в зоні відповідно ведучого шківа та в зоні веденого шківа, при цьому натяжний ролик встановлений на одному плечі двоплечого важеля, а пружина прикріплена до другого плеча двоплечого важеля. 1 UA 76077 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
