Пасова передача

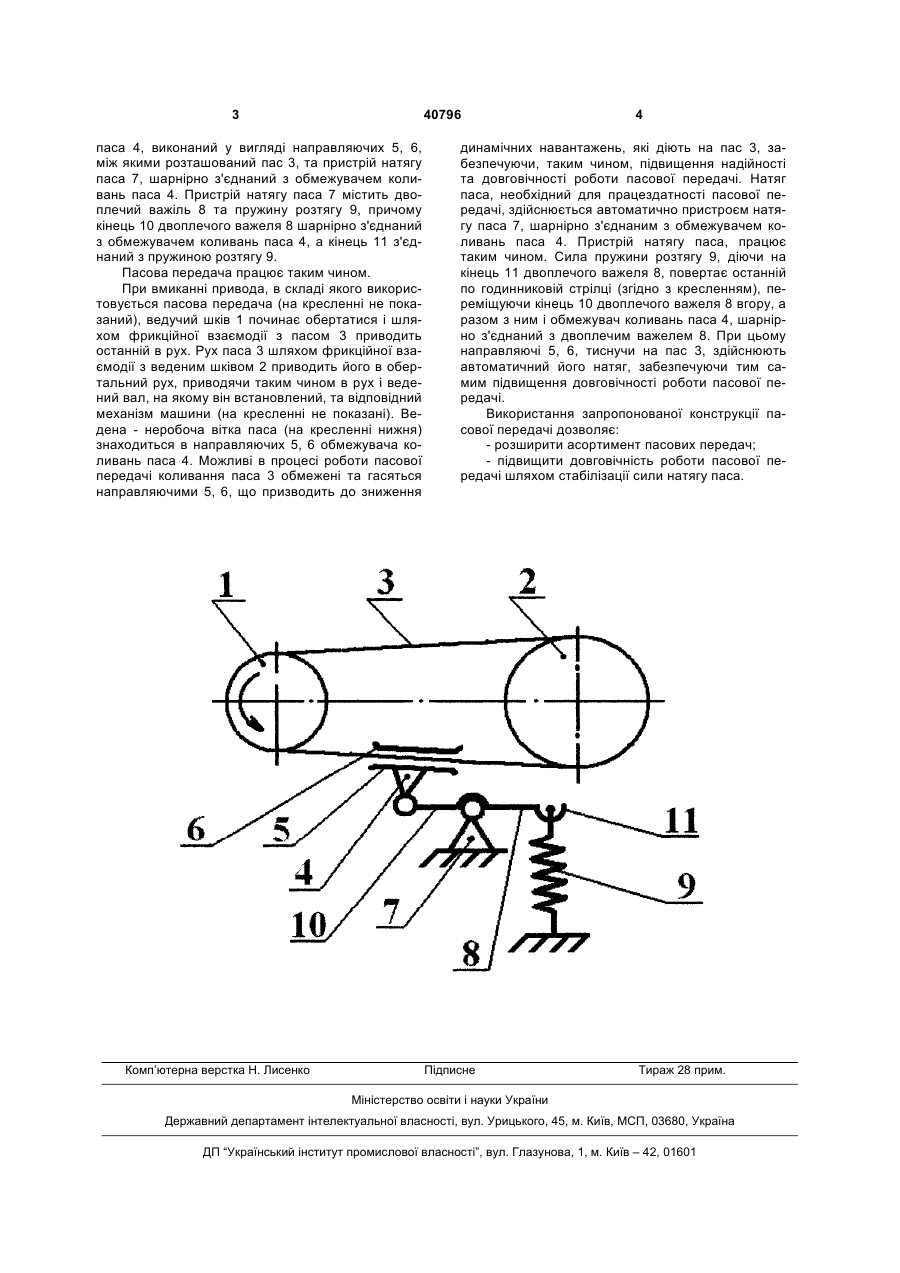

1. Пасова передача, що містить ведучий і ведений шківи, пас, що їх охоплює, та обмежувач 3 40796 паса 4, виконаний у вигляді направляючих 5, 6, між якими розташований пас 3, та пристрій натягу паса 7, шарнірно з'єднаний з обмежувачем коливань паса 4. Пристрій натягу паса 7 містить двоплечий важіль 8 та пружину розтягу 9, причому кінець 10 двоплечого важеля 8 шарнірно з'єднаний з обмежувачем коливань паса 4, а кінець 11 з'єднаний з пружиною розтягу 9. Пасова передача працює таким чином. При вмиканні привода, в складі якого використовується пасова передача (на кресленні не показаний), ведучий шків 1 починає обертатися і шляхом фрикційної взаємодії з пасом 3 приводить останній в рух. Рух паса 3 шляхом фрикційної взаємодії з веденим шківом 2 приводить його в обертальний рух, приводячи таким чином в рух і ведений вал, на якому він встановлений, та відповідний механізм машини (на кресленні не показані). Ведена - неробоча вітка паса (на кресленні нижня) знаходиться в направляючих 5, 6 обмежувача коливань паса 4. Можливі в процесі роботи пасової передачі коливання паса 3 обмежені та гасяться направляючими 5, 6, що призводить до зниження Комп’ютерна верстка Н. Лисенко 4 динамічних навантажень, які діють на пас 3, забезпечуючи, таким чином, підвищення надійності та довговічності роботи пасової передачі. Натяг паса, необхідний для працездатності пасової передачі, здійснюється автоматично пристроєм натягу паса 7, шарнірно з'єднаним з обмежувачем коливань паса 4. Пристрій натягу паса, працює таким чином. Сила пружини розтягу 9, діючи на кінець 11 двоплечого важеля 8, повертає останній по годинниковій стрілці (згідно з кресленням), переміщуючи кінець 10 двоплечого важеля 8 вгору, а разом з ним і обмежувач коливань паса 4, шарнірно з'єднаний з двоплечим важелем 8. При цьому направляючі 5, 6, тиснучи на пас 3, здійснюють автоматичний його натяг, забезпечуючи тим самим підвищення довговічності роботи пасової передачі. Використання запропонованої конструкції пасової передачі дозволяє: - розширити асортимент пасових передач; - підвищити довговічність роботи пасової передачі шляхом стабілізації сили натягу паса. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
