Пристрій для підґрунтового зрошення

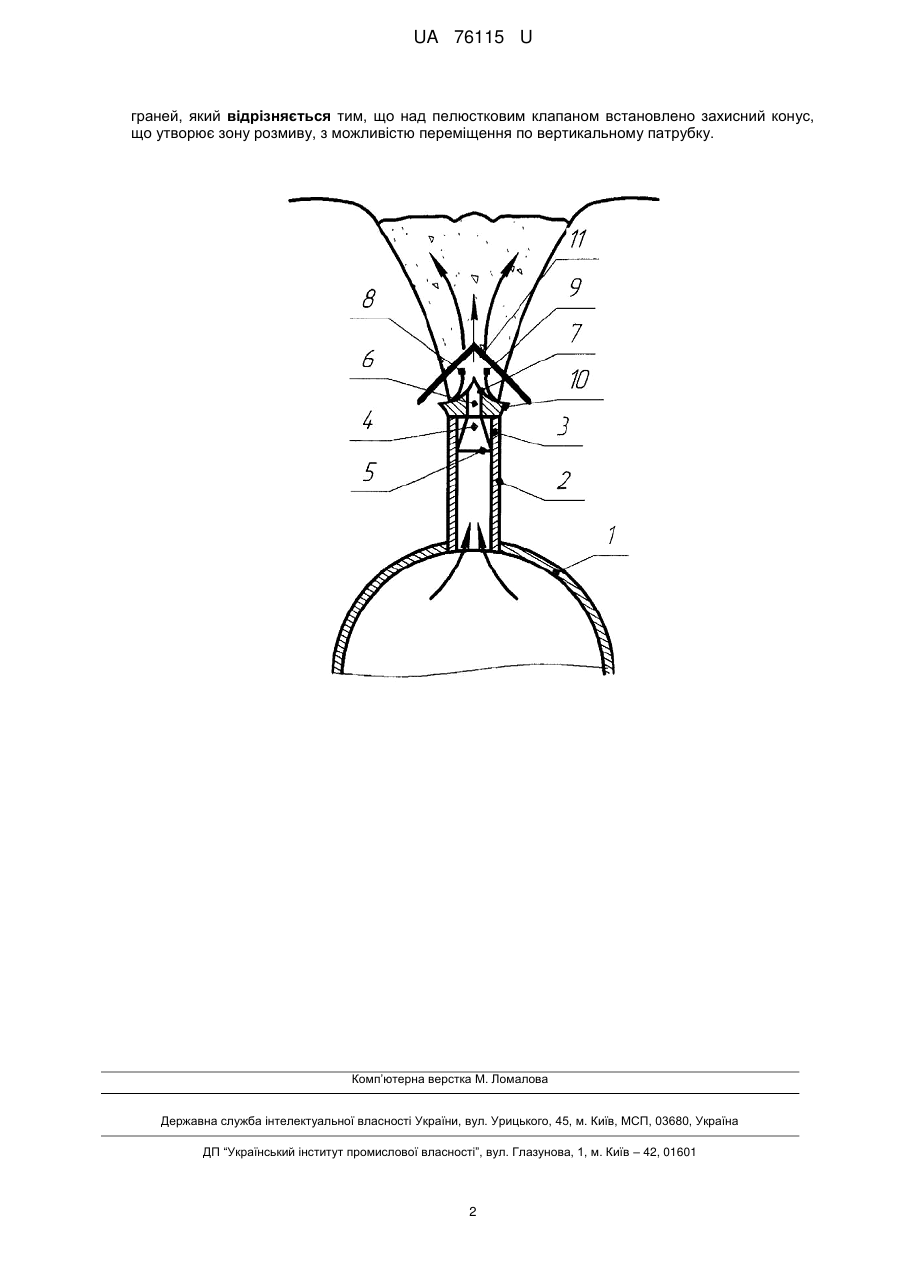

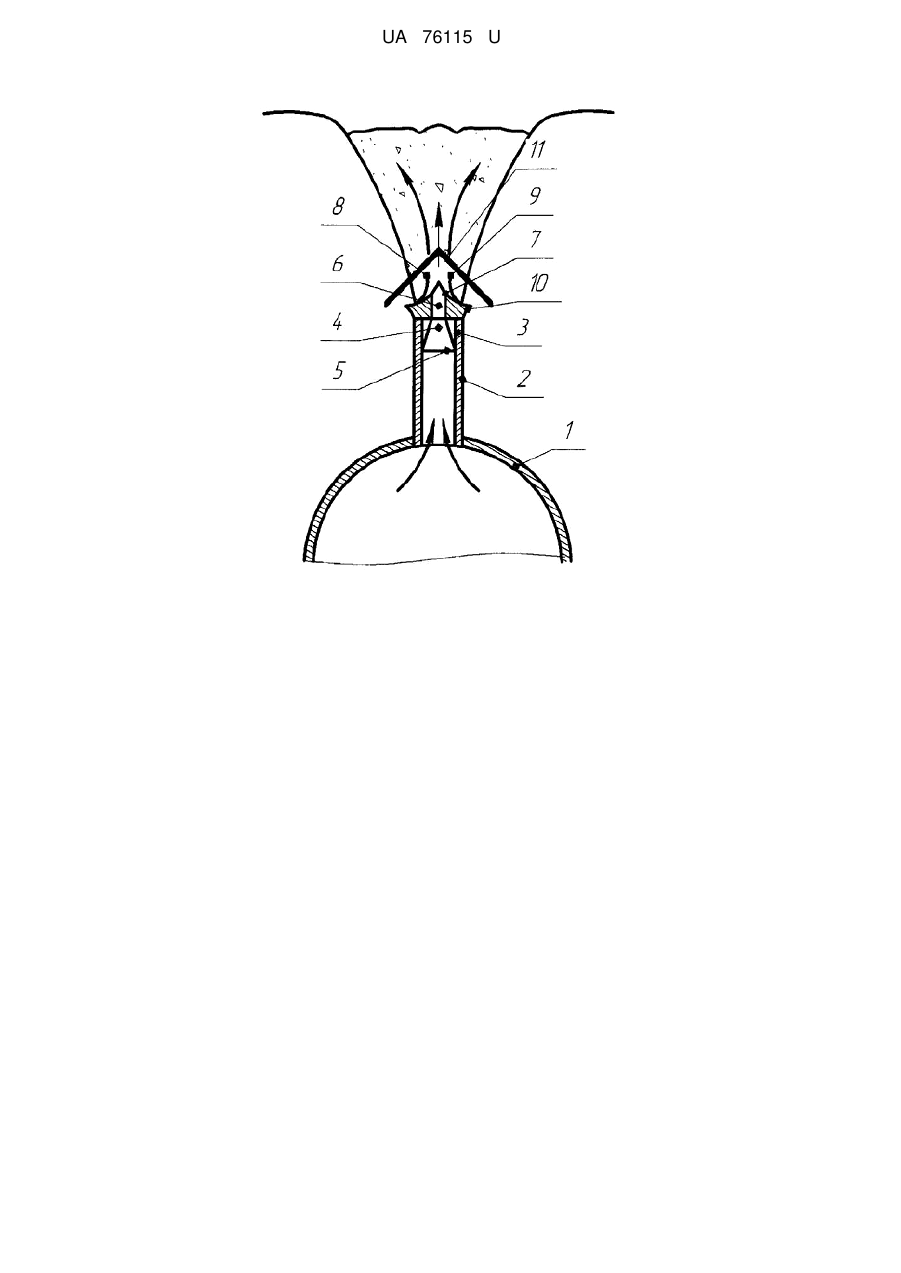

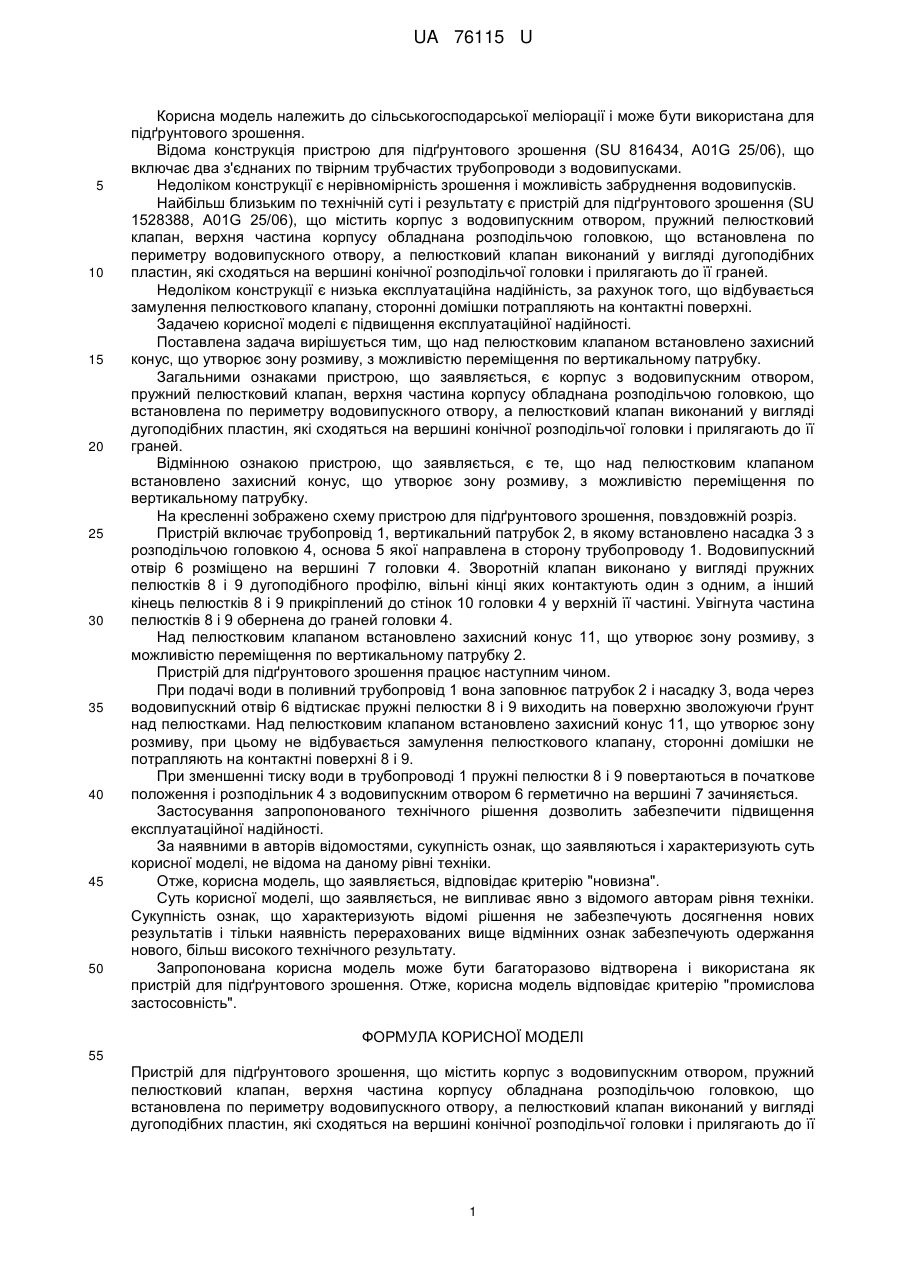

Реферат: UA 76115 U UA 76115 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до сільськогосподарської меліорації і може бути використана для підґрунтового зрошення. Відома конструкція пристрою для підґрунтового зрошення (SU 816434, A01G 25/06), що включає два з'єднаних по твірним трубчастих трубопроводи з водовипусками. Недоліком конструкції є нерівномірність зрошення і можливість забруднення водовипусків. Найбільш близьким по технічній суті і результату є пристрій для підґрунтового зрошення (SU 1528388, A01G 25/06), що містить корпус з водовипускним отвором, пружний пелюстковий клапан, верхня частина корпусу обладнана розподільчою головкою, що встановлена по периметру водовипускного отвору, а пелюстковий клапан виконаний у вигляді дугоподібних пластин, які сходяться на вершині конічної розподільчої головки і прилягають до її граней. Недоліком конструкції є низька експлуатаційна надійність, за рахунок того, що відбувається замулення пелюсткового клапану, сторонні домішки потрапляють на контактні поверхні. Задачею корисної моделі є підвищення експлуатаційної надійності. Поставлена задача вирішується тим, що над пелюстковим клапаном встановлено захисний конус, що утворює зону розмиву, з можливістю переміщення по вертикальному патрубку. Загальними ознаками пристрою, що заявляється, є корпус з водовипускним отвором, пружний пелюстковий клапан, верхня частина корпусу обладнана розподільчою головкою, що встановлена по периметру водовипускного отвору, а пелюстковий клапан виконаний у вигляді дугоподібних пластин, які сходяться на вершині конічної розподільчої головки і прилягають до її граней. Відмінною ознакою пристрою, що заявляється, є те, що над пелюстковим клапаном встановлено захисний конус, що утворює зону розмиву, з можливістю переміщення по вертикальному патрубку. На кресленні зображено схему пристрою для підґрунтового зрошення, повздовжній розріз. Пристрій включає трубопровід 1, вертикальний патрубок 2, в якому встановлено насадка 3 з розподільчою головкою 4, основа 5 якої направлена в сторону трубопроводу 1. Водовипускний отвір 6 розміщено на вершині 7 головки 4. Зворотній клапан виконано у вигляді пружних пелюстків 8 і 9 дугоподібного профілю, вільні кінці яких контактують один з одним, а інший кінець пелюстків 8 і 9 прикріплений до стінок 10 головки 4 у верхній її частині. Увігнута частина пелюстків 8 і 9 обернена до граней головки 4. Над пелюстковим клапаном встановлено захисний конус 11, що утворює зону розмиву, з можливістю переміщення по вертикальному патрубку 2. Пристрій для підґрунтового зрошення працює наступним чином. При подачі води в поливний трубопровід 1 вона заповнює патрубок 2 і насадку 3, вода через водовипускний отвір 6 відтискає пружні пелюстки 8 і 9 виходить на поверхню зволожуючи ґрунт над пелюстками. Над пелюстковим клапаном встановлено захисний конус 11, що утворює зону розмиву, при цьому не відбувається замулення пелюсткового клапану, сторонні домішки не потрапляють на контактні поверхні 8 і 9. При зменшенні тиску води в трубопроводі 1 пружні пелюстки 8 і 9 повертаються в початкове положення і розподільник 4 з водовипускним отвором 6 герметично на вершині 7 зачиняється. Застосування запропонованого технічного рішення дозволить забезпечити підвищення експлуатаційної надійності. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як пристрій для підґрунтового зрошення. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для підґрунтового зрошення, що містить корпус з водовипускним отвором, пружний пелюстковий клапан, верхня частина корпусу обладнана розподільчою головкою, що встановлена по периметру водовипускного отвору, а пелюстковий клапан виконаний у вигляді дугоподібних пластин, які сходяться на вершині конічної розподільчої головки і прилягають до її 1 UA 76115 U граней, який відрізняється тим, що над пелюстковим клапаном встановлено захисний конус, що утворює зону розмиву, з можливістю переміщення по вертикальному патрубку. Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
