Картоплесаджалка

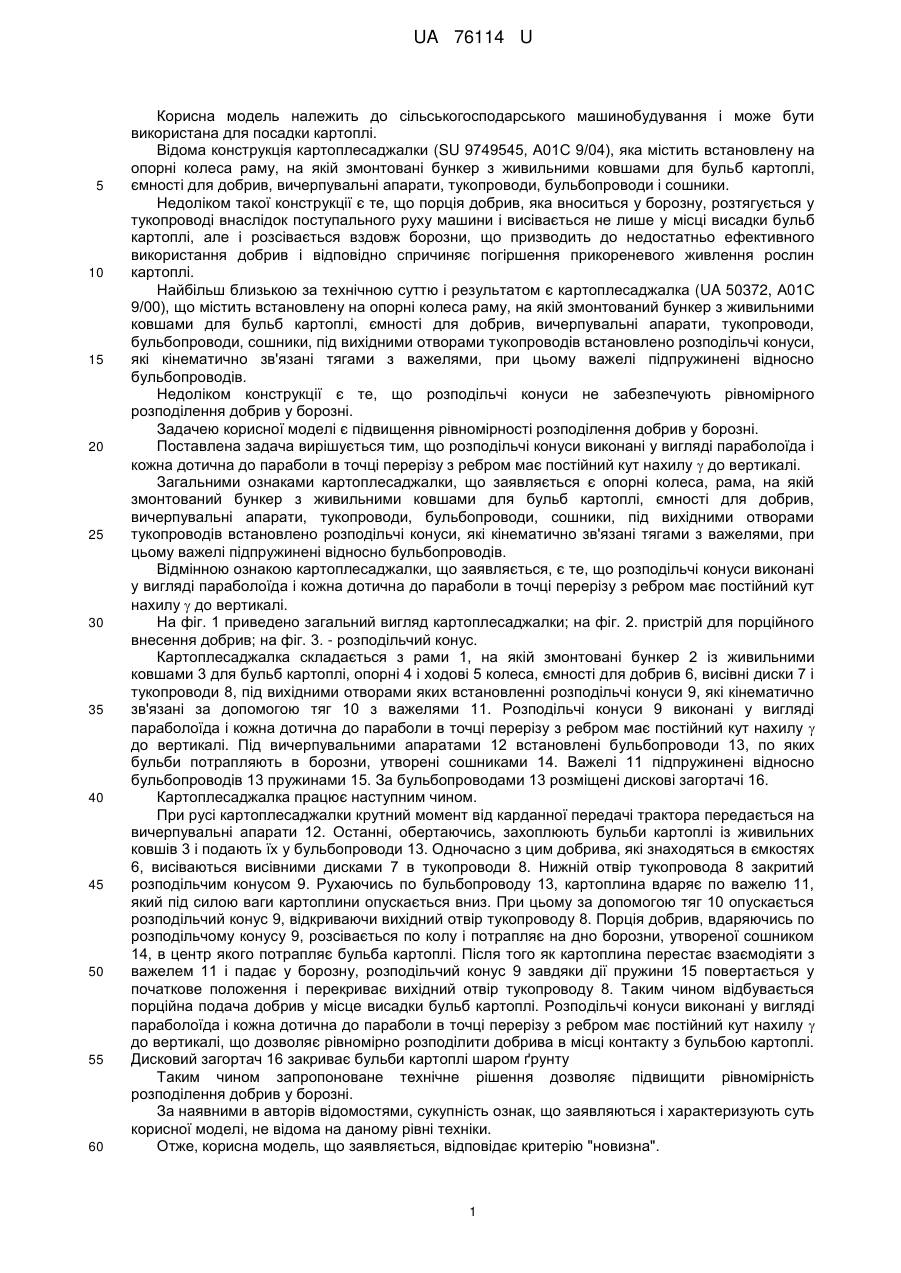

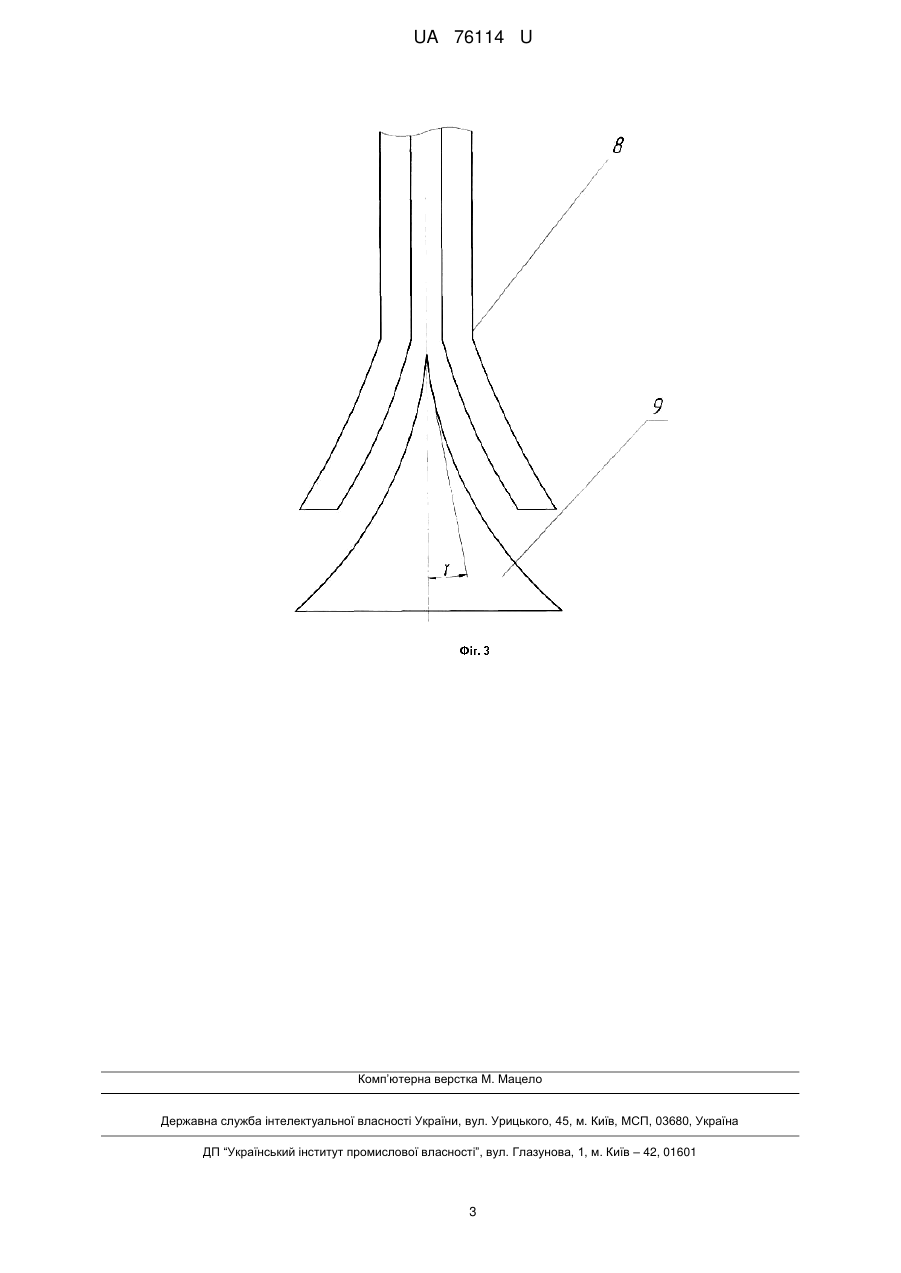

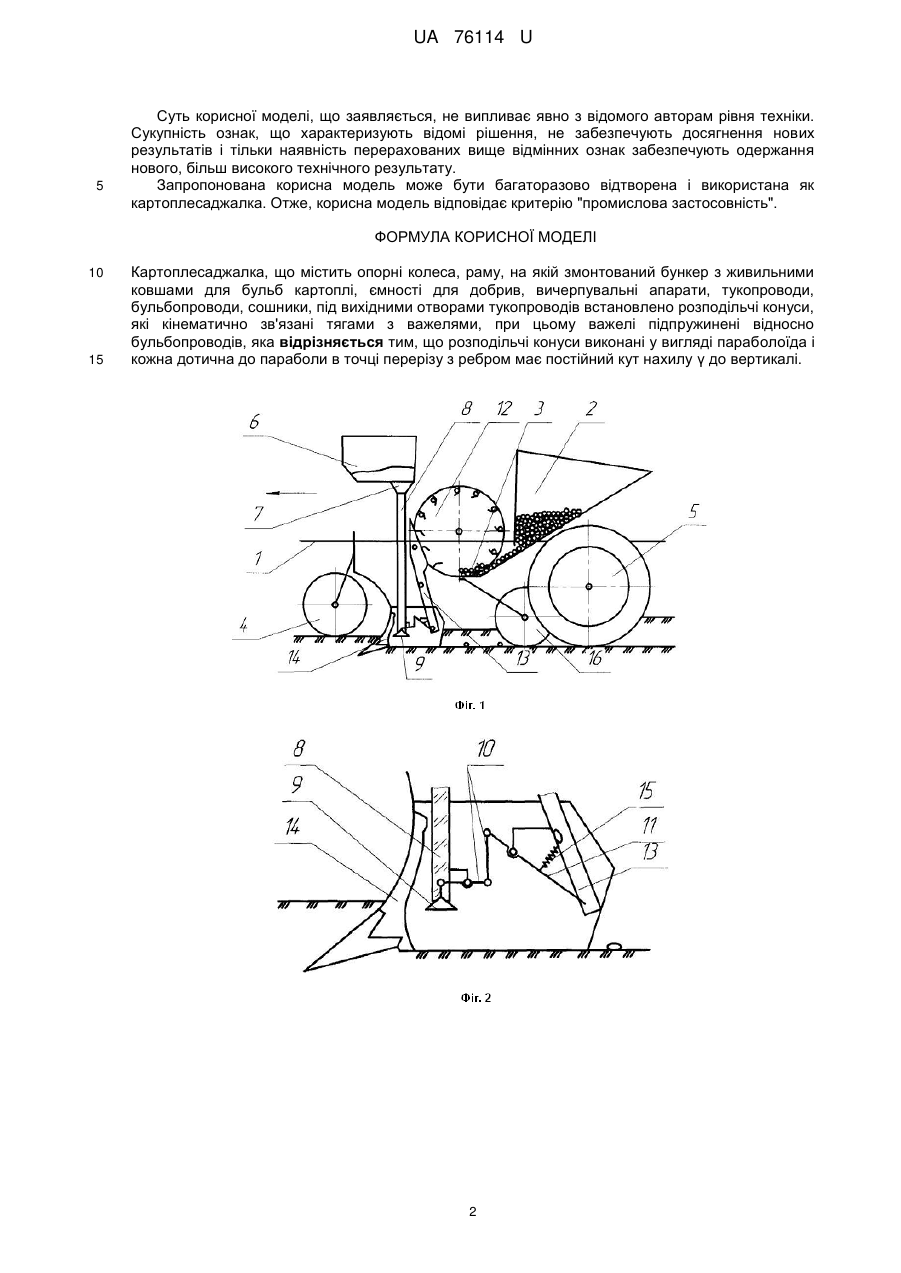

Реферат: UA 76114 U UA 76114 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до сільськогосподарського машинобудування і може бути використана для посадки картоплі. Відома конструкція картоплесаджалки (SU 9749545, А01С 9/04), яка містить встановлену на опорні колеса раму, на якій змонтовані бункер з живильними ковшами для бульб картоплі, ємності для добрив, вичерпувальні апарати, тукопроводи, бульбопроводи і сошники. Недоліком такої конструкції є те, що порція добрив, яка вноситься у борозну, розтягується у тукопроводі внаслідок поступального руху машини і висівається не лише у місці висадки бульб картоплі, але і розсівається вздовж борозни, що призводить до недостатньо ефективного використання добрив і відповідно спричиняє погіршення прикореневого живлення рослин картоплі. Найбільш близькою за технічною суттю і результатом є картоплесаджалка (UA 50372, А01С 9/00), що містить встановлену на опорні колеса раму, на якій змонтований бункер з живильними ковшами для бульб картоплі, ємності для добрив, вичерпувальні апарати, тукопроводи, бульбопроводи, сошники, під вихідними отворами тукопроводів встановлено розподільчі конуси, які кінематично зв'язані тягами з важелями, при цьому важелі підпружинені відносно бульбопроводів. Недоліком конструкції є те, що розподільчі конуси не забезпечують рівномірного розподілення добрив у борозні. Задачею корисної моделі є підвищення рівномірності розподілення добрив у борозні. Поставлена задача вирішується тим, що розподільчі конуси виконані у вигляді параболоїда і кожна дотична до параболи в точці перерізу з ребром має постійний кут нахилу  до вертикалі. Загальними ознаками картоплесаджалки, що заявляється є опорні колеса, рама, на якій змонтований бункер з живильними ковшами для бульб картоплі, ємності для добрив, вичерпувальні апарати, тукопроводи, бульбопроводи, сошники, під вихідними отворами тукопроводів встановлено розподільчі конуси, які кінематично зв'язані тягами з важелями, при цьому важелі підпружинені відносно бульбопроводів. Відмінною ознакою картоплесаджалки, що заявляється, є те, що розподільчі конуси виконані у вигляді параболоїда і кожна дотична до параболи в точці перерізу з ребром має постійний кут нахилу  до вертикалі. На фіг. 1 приведено загальний вигляд картоплесаджалки; на фіг. 2. пристрій для порційного внесення добрив; на фіг. 3. - розподільчий конус. Картоплесаджалка складається з рами 1, на якій змонтовані бункер 2 із живильними ковшами 3 для бульб картоплі, опорні 4 і ходові 5 колеса, ємності для добрив 6, висівні диски 7 і тукопроводи 8, під вихідними отворами яких встановленні розподільчі конуси 9, які кінематично зв'язані за допомогою тяг 10 з важелями 11. Розподільчі конуси 9 виконані у вигляді параболоїда і кожна дотична до параболи в точці перерізу з ребром має постійний кут нахилу  до вертикалі. Під вичерпувальними апаратами 12 встановлені бульбопроводи 13, по яких бульби потрапляють в борозни, утворені сошниками 14. Важелі 11 підпружинені відносно бульбопроводів 13 пружинами 15. За бульбопроводами 13 розміщені дискові загортачі 16. Картоплесаджалка працює наступним чином. При русі картоплесаджалки крутний момент від карданної передачі трактора передається на вичерпувальні апарати 12. Останні, обертаючись, захоплюють бульби картоплі із живильних ковшів 3 і подають їх у бульбопроводи 13. Одночасно з цим добрива, які знаходяться в ємкостях 6, висіваються висівними дисками 7 в тукопроводи 8. Нижній отвір тукопровода 8 закритий розподільчим конусом 9. Рухаючись по бульбопроводу 13, картоплина вдаряє по важелю 11, який під силою ваги картоплини опускається вниз. При цьому за допомогою тяг 10 опускається розподільчий конус 9, відкриваючи вихідний отвір тукопроводу 8. Порція добрив, вдаряючись по розподільчому конусу 9, розсівається по колу і потрапляє на дно борозни, утвореної сошником 14, в центр якого потрапляє бульба картоплі. Після того як картоплина перестає взаємодіяти з важелем 11 і падає у борозну, розподільчий конус 9 завдяки дії пружини 15 повертається у початкове положення і перекриває вихідний отвір тукопроводу 8. Таким чином відбувається порційна подача добрив у місце висадки бульб картоплі. Розподільчі конуси виконані у вигляді параболоїда і кожна дотична до параболи в точці перерізу з ребром має постійний кут нахилу  до вертикалі, що дозволяє рівномірно розподілити добрива в місці контакту з бульбою картоплі. Дисковий загортач 16 закриває бульби картоплі шаром ґрунту Таким чином запропоноване технічне рішення дозволяє підвищити рівномірність розподілення добрив у борозні. За наявними в авторів відомостями, сукупність ознак, що заявляються і характеризують суть корисної моделі, не відома на даному рівні техніки. Отже, корисна модель, що заявляється, відповідає критерію "новизна". 1 UA 76114 U 5 Суть корисної моделі, що заявляється, не випливає явно з відомого авторам рівня техніки. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечують одержання нового, більш високого технічного результату. Запропонована корисна модель може бути багаторазово відтворена і використана як картоплесаджалка. Отже, корисна модель відповідає критерію "промислова застосовність". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 Картоплесаджалка, що містить опорні колеса, раму, на якій змонтований бункер з живильними ковшами для бульб картоплі, ємності для добрив, вичерпувальні апарати, тукопроводи, бульбопроводи, сошники, під вихідними отворами тукопроводів встановлено розподільчі конуси, які кінематично зв'язані тягами з важелями, при цьому важелі підпружинені відносно бульбопроводів, яка відрізняється тим, що розподільчі конуси виконані у вигляді параболоїда і кожна дотична до параболи в точці перерізу з ребром має постійний кут нахилу γ до вертикалі. 2 UA 76114 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
