Пристрій запірний кодовий

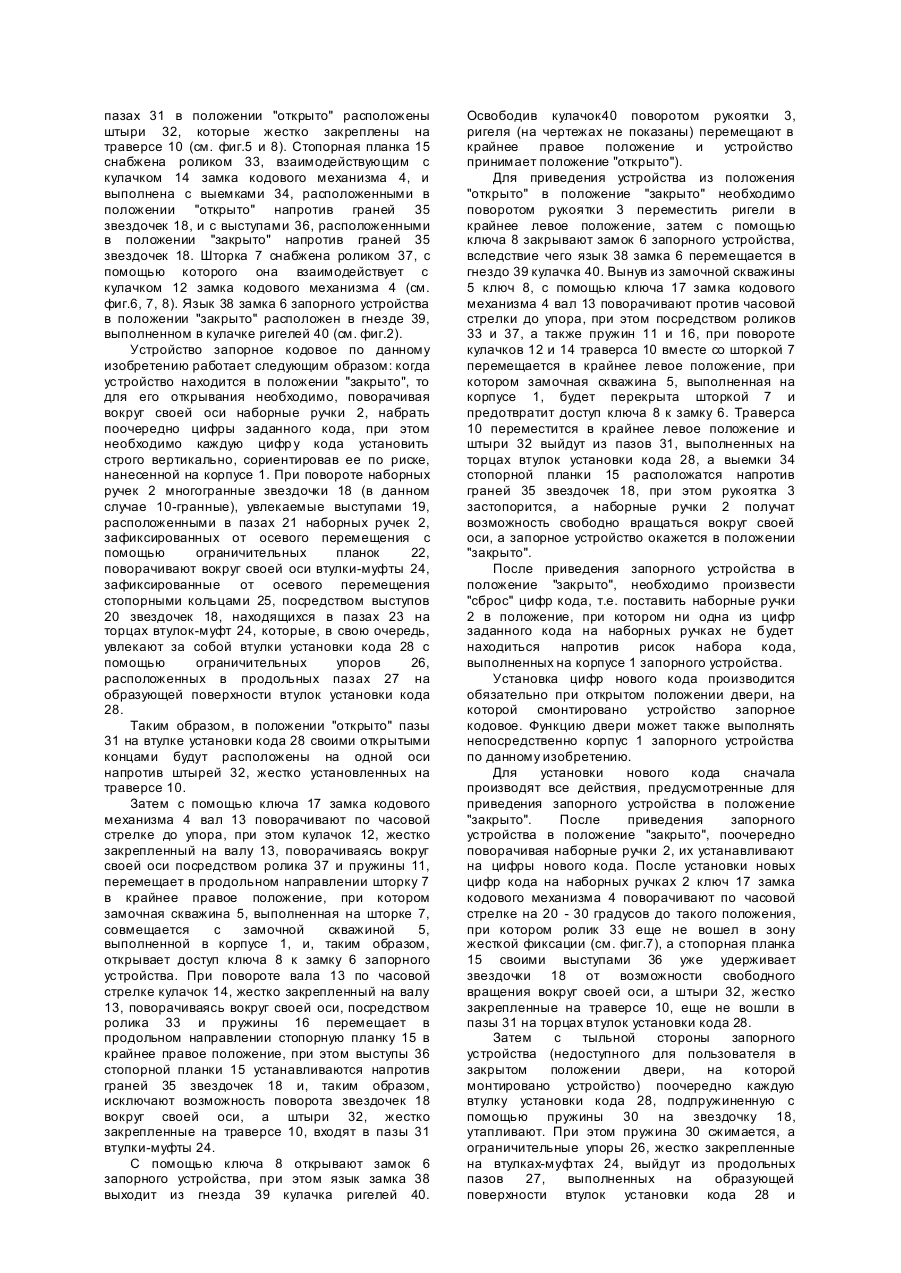

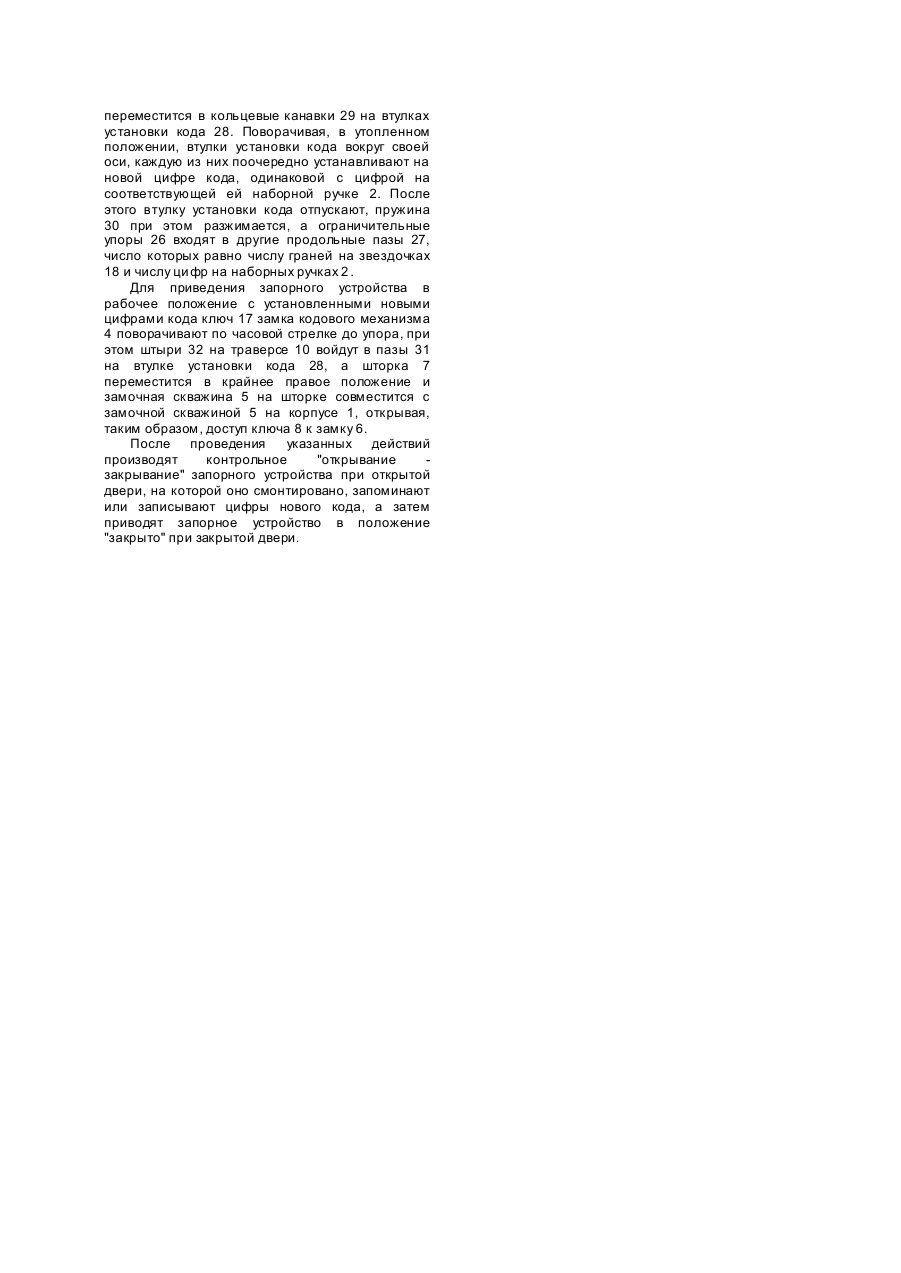

Изобретение относится к запирающим устройствам, в частности, для дверей помещений, сейфов и может быть использовано в охранной технике для ограничения несанкционированного допуска лиц к элементам управления, замочным скважинам и т.д. Известно запорное кодовое устройство, содержащее установленные с возможностью вращения вокруг своей оси наборные ручки и механизм блокирования замочной скважины, установленный с возможностью перемещения относительно корпуса (А.с. СССР №1643694, кл. E05B13/00). Недостатком известного устройства является то, что его конструкция не позволяет надежно сохранить секретность кода, т.к. при повороте наборных ручек можно "прощупать" такое положение ручек, которое позволяет произвести отпирание устройства и обеспечивает доступ ключа к замочной скважине. Задачей, на которую направлено данное изобретение, является повышение секретности запорного устройства. Поставленная задача может быть решена, если исключить возможность "прощупывания" такого положения наборных ручек, при котором можно осуществи ть доступ к замочной скважине и произвести отпирание устройства. Указанный результат достигается тем, что известное устройство запорное кодовое содержит корпус, установленные с возможностью вращения вокруг своей оси наборные ручки с цифрами, втулки установки кода и установленный с возможностью перемещения относительно корпуса механизм блокирования замочной скважины, дополнительно снабжено втулкамимуфтами, установленные с возможностью взаимодействия с втулками установки кода и с многогранными звездочками, которые, в свою очередь, установлены с возможностью взаимодействия с наборными ручками, втулкимуфты и наборные ручки ограничены от осевого перемещения, звездочки и втулки установки кода подпружинены относительно друг друга, а механизм блокирования замочной скважины выполнен в виде жестко связанных между собой траверсы и шторки, которая установлена с возможностью продольного возвратнопоступательного перемещения и подпружинена на кулачок, жестко установленный на валу, а на траверсе жестко закреплены штыри, каждый из которых, в положении "открыто", расположен в соответствующем ему открытом с одной стороны пазу, выполненном в торце каждой втулки установки кода, при этом устройство снабжено стопором звездочки, выполненном в виде планки, которая установлена в корпусе с возможностью продольного возвратно-поступательного перемещения и подпружинена на взаимодействующий с ней кулачок, жестко установленный на одном валу с кулачком шторки, а стопорная планка выполнена с выемками и выступами, расположенными напротив граней звездочек. Кроме того, устройство запорное кодовое выполнено таким образом, что многогранные звездочки снабжены выступами на торцах, одни из которых расположены в пазах на торцах наборных ручек, а другие в пазах на торцах втулок-муфт, которые с противоположной стороны снабжены расположенными друг против др уга ограничительными упорами, размещенными в продольных пазах, выполненных на образующей поверхности втулки установки кода и соединенных между собой кольцевой канавкой, в которой, при смене кода, размещены ограничительные упоры, а число продольных пазов на каждой втулке установки кода равно числу граней звездочки. Такое конструктивное выполнение устройства запорного кодового исключает возможность при повороте наборных ручек вокруг своей оси "прощупать" положение, при котором можно осуществить доступ к замочной скважине и привести устройство в положение "открыто". Таким образом повышается секретность запорного устройства, что улучшает его потребительские свойства. На фиг.1 показано устройство запорное кодовое, вид спереди; на фиг.2 - устройство запорное кодовое, вид сверху; на фиг.3 - разрез А - А на фиг.2; на фиг.4 - вид по стрелке Б на фиг.3; на фиг.5 - радиус В - В на фиг.3; на фиг.6 - вид про стрелке Г на фиг.2 (положение "закрыто"); на фиг.7 - вид по стрелке Г на фиг.2 (положение "открыто"); на фиг.8 - устройство запорное кодовое, вид сзади. Устройство запорное кодовое по данному изобретению содержит корпус 1, вра щающиеся вокруг своей оси наборные ручки 2 с цифрами от 0 до 9, поворотную рукоятку 3 для перемещения ригелей запорного устройства (на чертежах не показаны), замок кодового механизма 4 и замочные скважины 5 замка 6 запорного устройства, которые выполнены в корпусе 1 в подвижной шторке 7 (см.фиг.1), которая в положении "закрыто" препятствует доступу ключа 8 к замку 6 запорного устройства. Подвижная шторка 7 с помощью стоек 9 жестко соединена с траверсой10, а с помощью пружины 11 подпружинена на кулачок 12, который жестко закреплен на валу 13 замка кодового механизма 4. На валу 13 жестко закреплен кулачок 14, который взаимодействует с подвижной планкой 15, подпружиненной на кулачок 14 с помощью пружины 16. Вал 13 установлен с возможностью поворота вокруг своей оси с помощью ключа 17 замка кодового механизма 4 (см. фиг.2). Планка 15 служит стопором для многогранных звездочек 18, каждая из которых снабжена выступами 19 и 20 на торцах, при этом выступы 19 расположены в пазах 21 наборных ручек 2, ограниченных от осевого перемещения с помощью фиксирующи х планок 22, а выступы 20 расположены в пазах 23, выполненных на торцах втулок-муфт 24, которые ограничены от осевого перемещения с помощью стопорящих колей 25, а с противоположной стороны снабжены расположенными друг против друга ограничительными упорами 26, которые размещены в продольных пазах 27, выполненных на образующей поверхности втулки установки кода 28. Число пазов 27 на каждой втулке установки кода 28 равно числу граней на каждой звездочке 18 и числу цифр на наборной ручке 2. Продольные пазы 27 соединены между собой кольцевой канавкой 29 (см. фиг.3 и 4). Каждая втулка установки кода 28 установлена подвижно в осевом направлении, подпружинена с помощью пружины 30 со звездочкой 18 и на торце снабжена открытым с одной стороны пазом 31. В пазах 31 в положении "открыто" расположены штыри 32, которые жестко закреплены на траверсе 10 (см. фиг.5 и 8). Стопорная планка 15 снабжена роликом 33, взаимодействующим с кулачком 14 замка кодового механизма 4, и выполнена с выемками 34, расположенными в положении "открыто" напротив граней 35 звездочек 18, и с выступами 36, расположенными в положении "закрыто" напротив граней 35 звездочек 18. Шторка 7 снабжена роликом 37, с помощью которого она взаимодействует с кулачком 12 замка кодового механизма 4 (см. фиг.6, 7, 8). Язык 38 замка 6 запорного устройства в положении "закрыто" расположен в гнезде 39, выполненном в кулачке ригелей 40 (см. фиг.2). Устройство запорное кодовое по данному изобретению работает следующим образом: когда устройство находится в положении "закрыто", то для его открывания необходимо, поворачивая вокруг своей оси наборные ручки 2, набрать поочередно цифры заданного кода, при этом необходимо каждую цифр у кода установить строго вертикально, сориентировав ее по риске, нанесенной на корпусе 1. При повороте наборных ручек 2 многогранные звездочки 18 (в данном случае 10-гранные), увлекаемые выступами 19, расположенными в пазах 21 наборных ручек 2, зафиксированных от осевого перемещения с помощью ограничительных планок 22, поворачивают вокруг своей оси втулки-муфты 24, зафиксированные от осевого перемещения стопорными кольцами 25, посредством выступов 20 звездочек 18, находящихся в пазах 23 на торцах втулок-муфт 24, которые, в свою очередь, увлекают за собой втулки установки кода 28 с помощью ограничительных упоров 26, расположенных в продольных пазах 27 на образующей поверхности втулок установки кода 28. Таким образом, в положении "открыто" пазы 31 на втулке установки кода 28 своими открытыми концами будут расположены на одной оси напротив штырей 32, жестко установленных на траверсе 10. Затем с помощью ключа 17 замка кодового механизма 4 вал 13 поворачивают по часовой стрелке до упора, при этом кулачок 12, жестко закрепленный на валу 13, поворачиваясь вокруг своей оси посредством ролика 37 и пружины 11, перемещает в продольном направлении шторку 7 в крайнее правое положение, при котором замочная скважина 5, выполненная на шторке 7, совмещается с замочной скважиной 5, выполненной в корпусе 1, и, таким образом, открывает доступ ключа 8 к замку 6 запорного устройства. При повороте вала 13 по часовой стрелке кулачок 14, жестко закрепленный на валу 13, поворачиваясь вокруг своей оси, посредством ролика 33 и пружины 16 перемещает в продольном направлении стопорную планку 15 в крайнее правое положение, при этом выступы 36 стопорной планки 15 устанавливаются напротив граней 35 звездочек 18 и, таким образом, исключают возможность поворота звездочек 18 вокруг своей оси, а штыри 32, жестко закрепленные на траверсе 10, входят в пазы 31 втулки-муфты 24. С помощью ключа 8 открывают замок 6 запорного устройства, при этом язык замка 38 выходит из гнезда 39 кулачка ригелей 40. Освободив кулачок40 поворотом рукоятки 3, ригеля (на чертежах не показаны) перемещают в крайнее правое положение и устройство принимает положение "открыто"). Для приведения устройства из положения "открыто" в положение "закрыто" необходимо поворотом рукоятки 3 переместить ригели в крайнее левое положение, затем с помощью ключа 8 закрывают замок 6 запорного устройства, вследствие чего язык 38 замка 6 перемещается в гнездо 39 кулачка 40. Вынув из замочной скважины 5 ключ 8, с помощью ключа 17 замка кодового механизма 4 вал 13 поворачивают против часовой стрелки до упора, при этом посредством роликов 33 и 37, а также пружин 11 и 16, при повороте кулачков 12 и 14 траверса 10 вместе со шторкой 7 перемещается в крайнее левое положение, при котором замочная скважина 5, выполненная на корпусе 1, будет перекрыта шторкой 7 и предотвратит доступ ключа 8 к замку 6. Траверса 10 переместится в крайнее левое положение и штыри 32 выйдут из пазов 31, выполненных на торцах втулок установки кода 28, а выемки 34 стопорной планки 15 расположатся напротив граней 35 звездочек 18, при этом рукоятка 3 застопорится, а наборные ручки 2 получат возможность свободно вращаться вокруг своей оси, а запорное устройство окажется в положении "закрыто". После приведения запорного устройства в положение "закрыто", необходимо произвести "сброс" цифр кода, т.е. поставить наборные ручки 2 в положение, при котором ни одна из цифр заданного кода на наборных ручках не будет находиться напротив рисок набора кода, выполненных на корпусе 1 запорного устройства. Установка цифр нового кода производится обязательно при открытом положении двери, на которой смонтировано устройство запорное кодовое. Функцию двери может также выполнять непосредственно корпус 1 запорного устройства по данному изобретению. Для установки нового кода сначала производят все действия, предусмотренные для приведения запорного устройства в положение "закрыто". После приведения запорного устройства в положение "закрыто", поочередно поворачивая наборные ручки 2, их устанавливают на цифры нового кода. После установки новых цифр кода на наборных ручках 2 ключ 17 замка кодового механизма 4 поворачивают по часовой стрелке на 20 - 30 градусов до такого положения, при котором ролик 33 еще не вошел в зону жесткой фиксации (см. фиг.7), а стопорная планка 15 своими выступами 36 уже удерживает звездочки 18 от возможности свободного вращения вокруг своей оси, а штыри 32, жестко закрепленные на траверсе 10, еще не вошли в пазы 31 на торцах втулок установки кода 28. Затем с тыльной стороны запорного устройства (недоступного для пользователя в закрытом положении двери, на которой монтировано устройство) поочередно каждую втулку установки кода 28, подпружиненную с помощью пружины 30 на звездочку 18, утапливают. При этом пружина 30 сжимается, а ограничительные упоры 26, жестко закрепленные на втулках-муфтах 24, выйдут из продольных пазов 27, выполненных на образующей поверхности втулок установки кода 28 и переместится в кольцевые канавки 29 на втулках установки кода 28. Поворачивая, в утопленном положении, втулки установки кода вокруг своей оси, каждую из них поочередно устанавливают на новой цифре кода, одинаковой с цифрой на соответствующей ей наборной ручке 2. После этого втулку установки кода отпускают, пружина 30 при этом разжимается, а ограничительные упоры 26 входят в другие продольные пазы 27, число которых равно числу граней на звездочках 18 и числу ци фр на наборных ручках 2 . Для приведения запорного устройства в рабочее положение с установленными новыми цифрами кода ключ 17 замка кодового механизма 4 поворачивают по часовой стрелке до упора, при этом штыри 32 на траверсе 10 войдут в пазы 31 на втулке установки кода 28, а шторка 7 переместится в крайнее правое положение и замочная скважина 5 на шторке совместится с замочной скважиной 5 на корпусе 1, открывая, таким образом, доступ ключа 8 к замку 6. После проведения указанных действий производят контрольное "открывание закрывание" запорного устройства при открытой двери, на которой оно смонтировано, запоминают или записывают цифры нового кода, а затем приводят запорное устройство в положение "закрыто" при закрытой двери.
