Круглов’язальна машина малого діаметра для вироблення ґнота

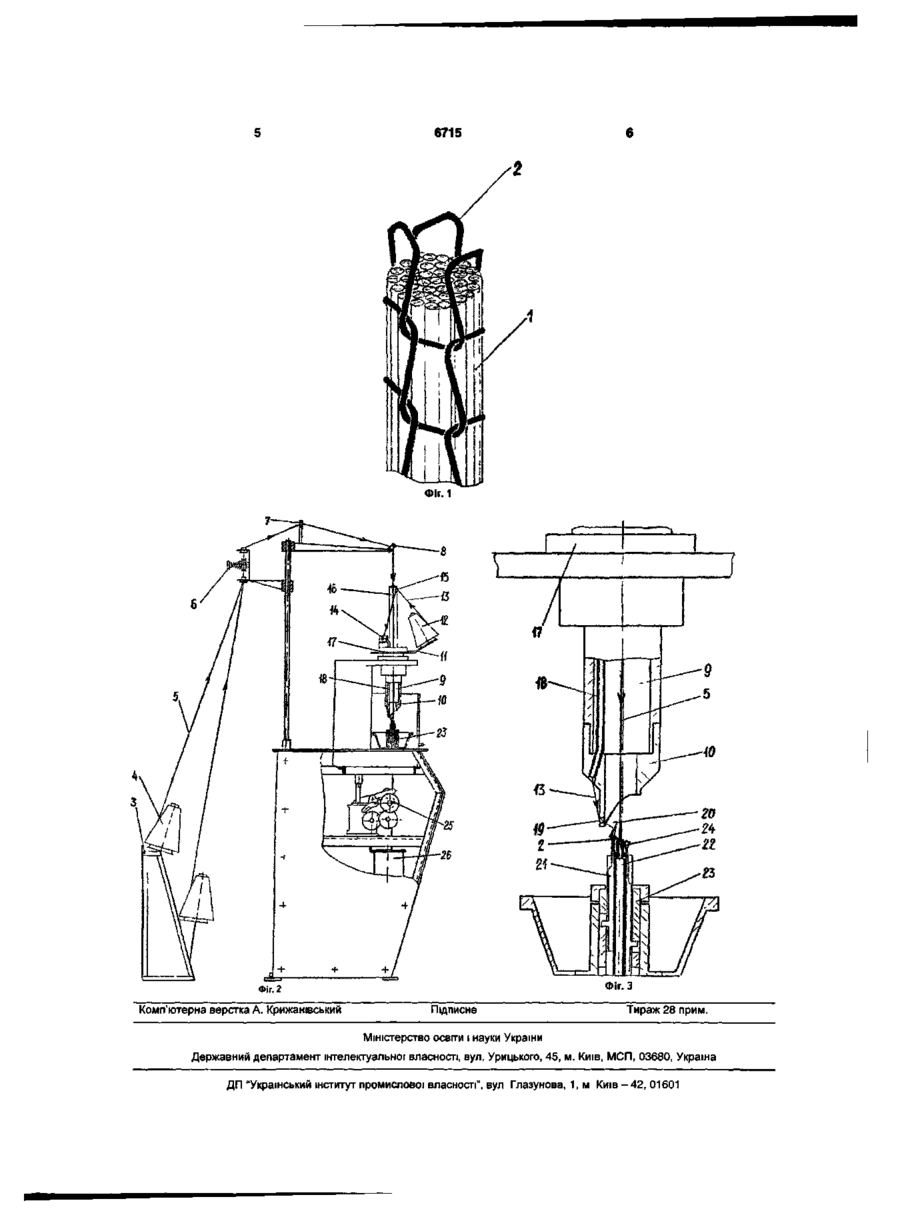

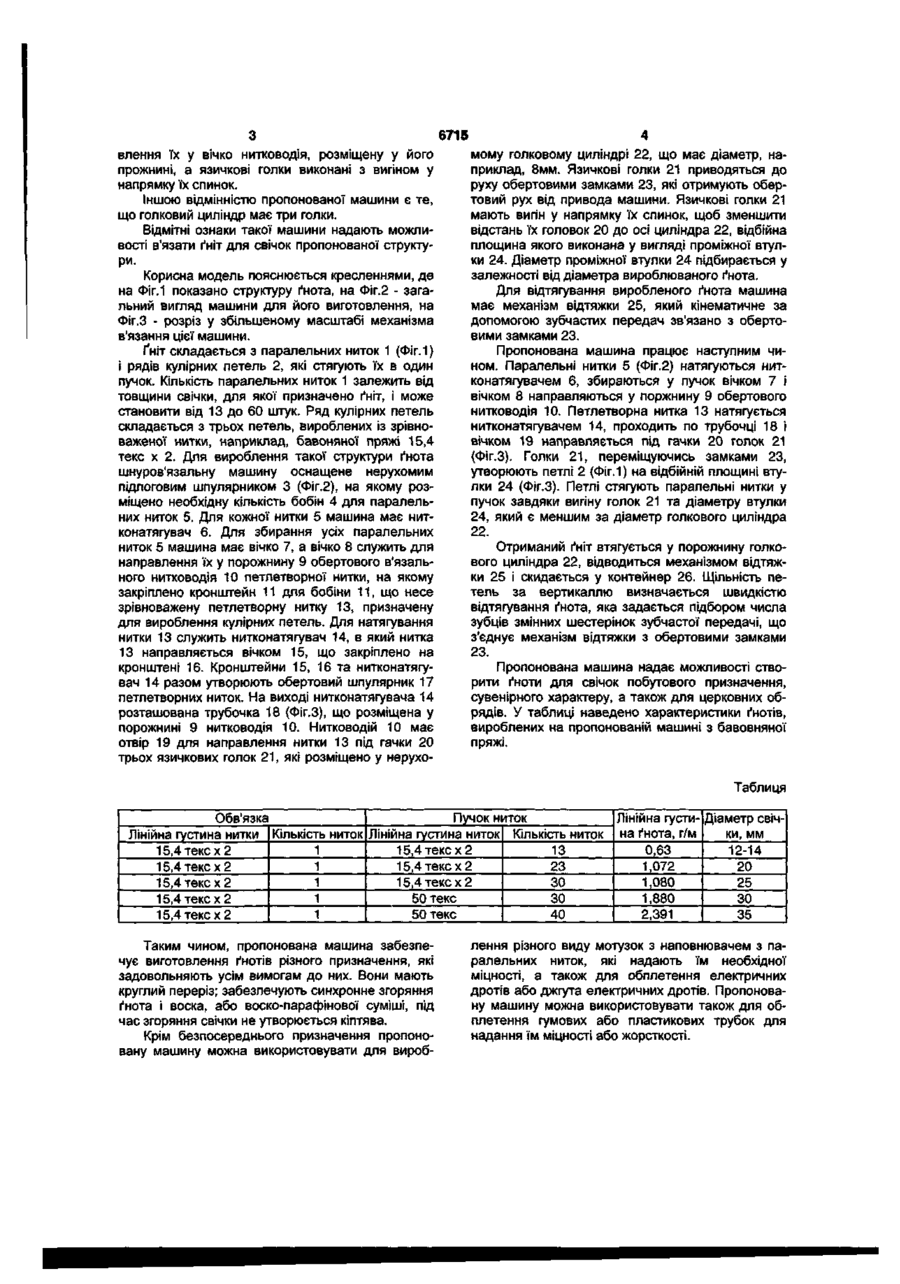

1. Круглов'язальна машина малого діаметра для вироблення ґнота для свічок, що має нерухомий голковий циліндр, оснащений язичковими голками, замки для переміщення язичкових голок, Корисна модель відноситься до виробництва свічок, а саме до круглов'язальної машини малого діаметра для виготовлення ґнотів для свічок. Ґніт для свічок, для виготовлення якого призначена пропонована машина, складається з ниток, які є бавовняною пряжею і розташовано паралельно його осі і які стягнуто рядами кулірних петель в один пучок. При цьому пучок містить від 13 до 60 паралельних ниток, лінійна густина яких становить 15,4 текс - 50 текс, а ряд кулірних петель складається з трьох петель, вироблених з однієї зрівноваженої нитки. Як зрівноважену нитку використовують бавовняну кручену пряжу 15,4 текс х 2, яка має найліпше співвідношення якості та ціни. Така структура ґнота для свічок найбільш відповідає вимогам, що ставляться до нього: ґніт має круглий поперечний переріз; нитки, які складають ґніт, у процесі згоряння не розкручуються, що забезпечує синхронне згоряння ґнота і воска; відсутність кіптяви. Ґніт такої структури можна виробляти на шнуров'язальній машині ШВН-1М [Див. наприклад, "Машина шнуровязальная марки ШВН-1М. Техническое описание и инструкция по эксплуатации ШВН-1М ТО", объединение "Черновцылегмаш", 1993 г], яка має нерухомий голковий циліндр, оснащений язичковими голками, замки для переміщення язичкових голок, порожній нитководій для порожнистий нитководій для петлетвірних ниток, механізм відтяжки, яка відрізняється тим, що має нерухомий шпулярник для паралельних ниток, з яких складається ґніт, елементи для складання ниток у пучок та направлення його у порожнину нитководія петлетвірних ниток, обертовий шпулярник для петлетвірних ниток, трубочку для направлення їх у вічко нитководія, розміщену у його порожнині, а язичкові голки виконано з вигином у напрямку їх спинок. 2. Круглов'язальна машина за п. 1, яка відрізняється тим, що голковий циліндр має три язичкові голки. петлетворних ниток, нерухомий шпулярник для петлетворних ниток, шпулярник для основних ниток та елементи їх направлення у міжголкові проміжки, механізм відтяжки. Проте, машину у такому вигляді не можна використати безпосередньо для виробництва ґнота. Машина не має шпулярника для розміщення великої кількості ниток, що складають пучок ґнота, і елементів для направлення їх у порожнину нитководія та голкового циліндра. Якщо петлетворні нитки подаються з нерухомого шпулярника, то вони обкручують пучок ниток ґнота і обриваються. Голки у циліндрі машини типу ШВН розташовано надто далеко від його осі, що не забезпечує стягнення ниток ґнота у пучок. Таким чином, для в'язання ґнота виникає потреба внести суттєві зміни у конструкцію машини типу ШВН, щоб забезпечити вироблення необхідної структури ґнота. Поставлена задача вирішується тим, що круглов'язальна машина малого діаметра, що має нерухомий голковий циліндр, оснащений язичковими голками, замки для переміщення язичкових голок, порожній нитководій для петлетворних ниток, механізм відтяжки, згідно з корисною моделлю, має нерухомий шпулярник для паралельних ниток, з яких складається ґніт, елементи для складання ниток у пучок та направлення його у порожнину нитководія петлетворних ниток, обертовий шпулярник для петлетворних ниток, трубочку для напра 5Г 6715 влення їх у вічко нитководія, розміщену у його прожнині, а язичкові голки виконані з вигіном у напрямку їх спинок. Іншою відмінністю пропонованої машини є те, що голковий циліндр має три голки. Відмітні ознаки такої машини надають можливості в'язати ґніт для свічок пропонованої структури. Корисна модель пояснюється кресленнями, де на Фіг.1 показано структуру ґнота, на Фіг.2 - загальний вигляд машини для його виготовлення, на Фіг.З - розріз у збільшеному масштабі механізме в'язання цієї машини. Ґніт складається з паралельних ниток 1 (Фіг. 1) і рядів кулірних петель 2, які стягують їх в один пучок. Кількість паралельних ниток 1 залежить від товщини свічки, для якої призначено ґніт, і може становити від 13 до 60 штук. Ряд кулірних петель складається з трьох петель, вироблених із зрівноваженої нитки, наприклад, бавоняної пряжі 15,4 текс х 2. Для вироблення такої структури ґнота шнуров'язальну машину оснащене нерухомим підлоговим шпулярником 3 (Фіг.2), на якому розміщено необхідну кількість бобін 4 для паралельних ниток 5. Для кожної нитки 5 машина має нитконатягувач 6. Для збирання усіх паралельних ниток 5 машина має вічко 7, а вічко 8 служить для направлення їх у порожнину 9 обертового в'язального нитководія 10 петлетворної нитки, на якому закріплено кронштейн 11 для бобіни 11, що несе зрівноважену петлетворну нитку 13, призначену для вироблення кулірних петель. Для натягування нитки 13 служить нитконатягувач 14, в який нитка 13 направляється вічком 15, що закріплено на кронштені 16. Кронштейни 15, 16 та нитконатягувач 14 разом утворюють обертовий шпулярник 17 петлетворних ниток. На виході нитконатягувача 14 розташована трубочка 18 (Фіг.З), що розміщена у порожнині 9 нитководія 10. Нитководій 10 має отвір 19 для направлення нитки 13 під гачки 20 трьох язичкових голок 21, які розміщено у нерухо мому голковому циліндрі 22, що має діаметр, наприклад, 8мм. Язичкові голки 21 приводяться до руху обертовими замками 23, які отримують обертовий рух від привода машини. Язичкові голки 21 мають вигін у напрямку їх спинок, щоб зменшити відстань їх головок 20 до осі циліндра 22, відбійна площина якого виконана у вигляді проміжної втулки 24. Діаметр проміжної втулки 24 підбирається у залежності від діаметра вироблюваного ґнота. Для відтягування виробленого ґнота машина має механізм відтяжки 25, який кінематичне за допомогою зубчастих передач зв'язано з обертовими замками 23. Пропонована машина працює наступним чином. Паралельні нитки 5 (Фіг.2) натягуються нитконатягувачем 6, збираються у пучок вічком 7 і вічком 8 направляються у поржнину 9 обертового нитководія 10. Петлетворна нитка 13 натягується нитконатягувачем 14, проходить по трубочці 18 і вічком 19 направляється під гачки 20 голок 21 (Фіг.З). Голки 21, переміщуючись замками 23, утворюють петлі 2 (Фіг.1) на відбійній площині втулки 24 (Фіг.З). Петлі стягують паралельні нитки у пучок завдяки вигіну голок 21 та діаметру втулки 24, який є меншим за діаметр голкового циліндра 22. Отриманий ґніт втягується у порожнину голкового циліндра 22, відводиться механізмом відтяжки 25 і скидається у контейнер 26. Щільність петель за вертикаллю визначається швидкістю відтягування ґнота, яка задається підбором числа зубців змінних шестерінок зубчастої передачі, що з'єднує механізм відтяжки з обертовими замками 23. Пропонована машина надає можливості створити ґноти для свічок побутового призначення, сувенірного характеру, а також для церковних обрядів. У таблиці наведено характеристики ґнотів, вироблених на пропонованій машині з бавовняної пряжі. Таблиця Обв'язка Пучок ниток Лінійна густина нитки Кількість ниток Лінійна густина ниток Кількість ниток 1 15,4 текс х 2 15,4 текс х 2 13 1 15,4 текс х 2 23 15,4 текс х 2 1 15,4 текс х 2 ЗО 15,4 текс х 2 50 текс 1 15,4 текс х 2 ЗО 1 50 текс 40 15,4 текс х 2 Таким чином, пропонована машина забезпечує виготовлення ґнотів різного призначення, які задовольняють усім вимогам до них. Вони мають круглий переріз; забезпечують синхронне згоряння ґнота і воска, або воско-парафінової суміші, під час згоряння свічки не утворюється кіптява. Крім безпосереднього призначення пропоновану машину можна використовувати для вироб Лінійна густи- Діаметр свічна ґнота, г/м ки, мм 0,63 12-14 1,072 20 1,080 25 1,880 ЗО 2,391 35 лення різного виду мотузок з наповнювачем з паралельних ниток, які надають їм необхідної міцності, а також для обплетення електричних дротів або джгута електричних дротів. Пропоновану машину можна використовувати також для обплетення гумових або пластикових трубок для надання їм міцності або жорсткості. 6715 Фіг. 1 Фіг. З Фіг. 2 Комп'ютерна верстка А. Крижанівський Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул Глазунова, 1, м Київ - 4 2 , 01601
