Пристрій для збирання соку з дерев

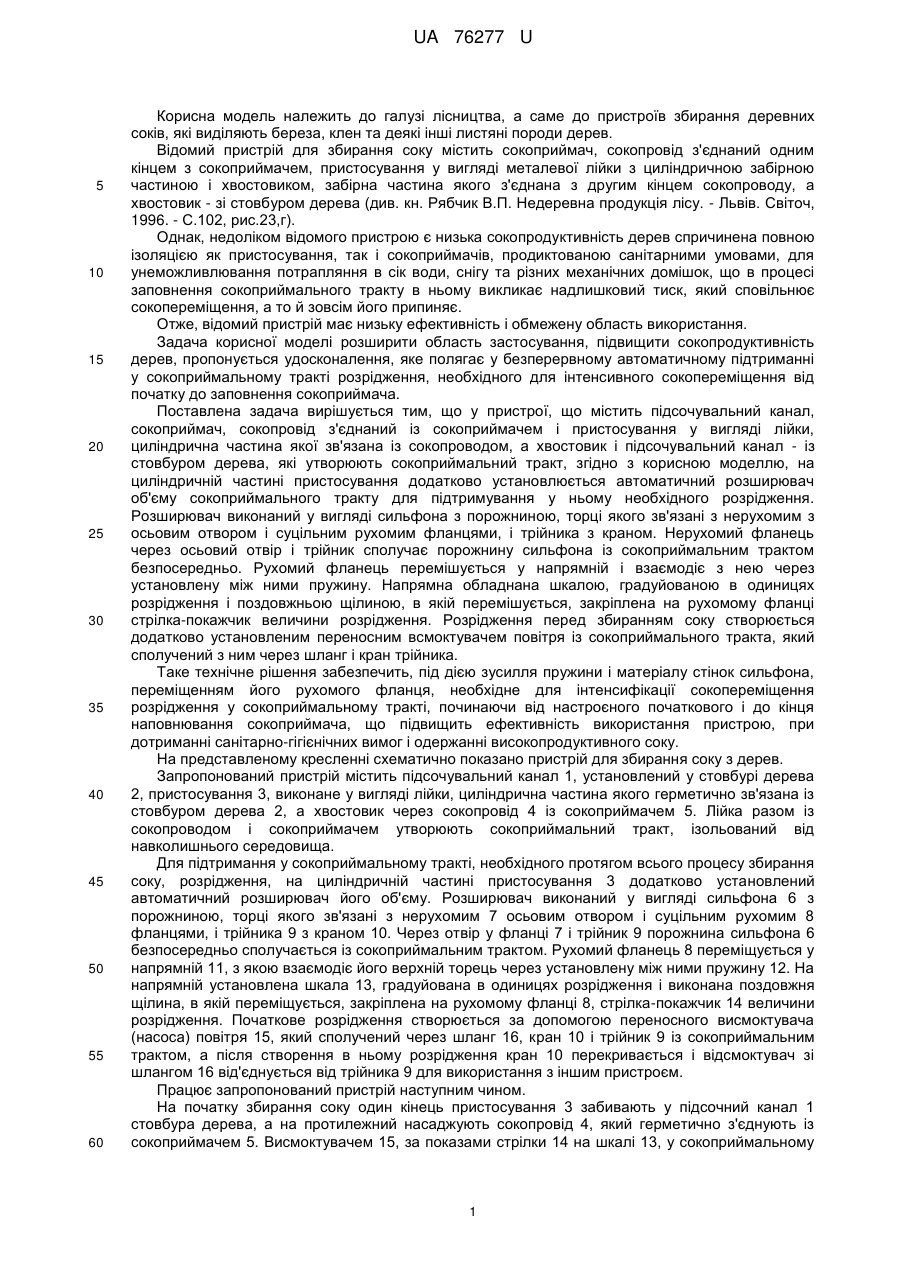

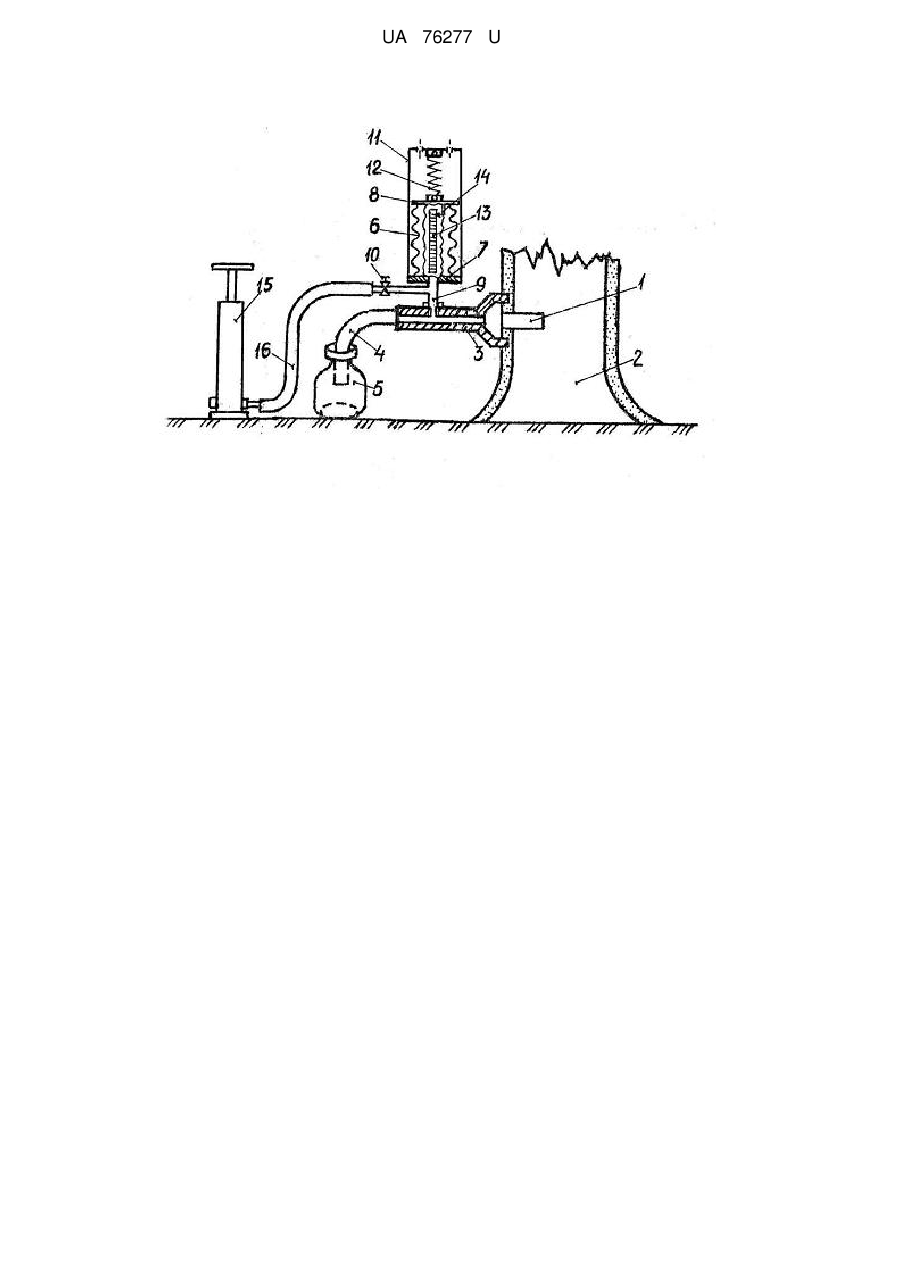

Реферат: Пристрій для збирання соку з дерев містить підсочувальний канал, сокоприймач, сокопровід, пристосування у вигляді лійки, циліндричну частину, рухомі і нерухомі фланці, пружину трійника з краном, висмоктувач повітря, шланг. Містить автоматичний розширювач об'єму сокоприймального тракту, виконаний у вигляді сильфона з порожниною. UA 76277 U (12) UA 76277 U UA 76277 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі лісництва, а саме до пристроїв збирання деревних соків, які виділяють береза, клен та деякі інші листяні породи дерев. Відомий пристрій для збирання соку містить сокоприймач, сокопровід з'єднаний одним кінцем з сокоприймачем, пристосування у вигляді металевої лійки з циліндричною забірною частиною і хвостовиком, забірна частина якого з'єднана з другим кінцем сокопроводу, а хвостовик - зі стовбуром дерева (див. кн. Рябчик В.П. Недеревна продукція лісу. - Львів. Світоч, 1996. - С.102, рис.23,г). Однак, недоліком відомого пристрою є низька сокопродуктивність дерев спричинена повною ізоляцією як пристосування, так і сокоприймачів, продиктованою санітарними умовами, для унеможливлювання потрапляння в сік води, снігу та різних механічних домішок, що в процесі заповнення сокоприймального тракту в ньому викликає надлишковий тиск, який сповільнює сокопереміщення, а то й зовсім його припиняє. Отже, відомий пристрій має низьку ефективність і обмежену область використання. Задача корисної моделі розширити область застосування, підвищити сокопродуктивність дерев, пропонується удосконалення, яке полягає у безперервному автоматичному підтриманні у сокоприймальному тракті розрідження, необхідного для інтенсивного сокопереміщення від початку до заповнення сокоприймача. Поставлена задача вирішується тим, що у пристрої, що містить підсочувальний канал, сокоприймач, сокопровід з'єднаний із сокоприймачем і пристосування у вигляді лійки, циліндрична частина якої зв'язана із сокопроводом, а хвостовик і підсочувальний канал - із стовбуром дерева, які утворюють сокоприймальний тракт, згідно з корисною моделлю, на циліндричній частині пристосування додатково установлюється автоматичний розширювач об'єму сокоприймального тракту для підтримування у ньому необхідного розрідження. Розширювач виконаний у вигляді сильфона з порожниною, торці якого зв'язані з нерухомим з осьовим отвором і суцільним рухомим фланцями, і трійника з краном. Нерухомий фланець через осьовий отвір і трійник сполучає порожнину сильфона із сокоприймальним трактом безпосередньо. Рухомий фланець перемішується у напрямній і взаємодіє з нею через установлену між ними пружину. Напрямна обладнана шкалою, градуйованою в одиницях розрідження і поздовжньою щілиною, в якій перемішується, закріплена на рухомому фланці стрілка-покажчик величини розрідження. Розрідження перед збиранням соку створюється додатково установленим переносним всмоктувачем повітря із сокоприймального тракта, який сполучений з ним через шланг і кран трійника. Таке технічне рішення забезпечить, під дією зусилля пружини і матеріалу стінок сильфона, переміщенням його рухомого фланця, необхідне для інтенсифікації сокопереміщення розрідження у сокоприймальному тракті, починаючи від настроєного початкового і до кінця наповнювання сокоприймача, що підвищить ефективність використання пристрою, при дотриманні санітарно-гігієнічних вимог і одержанні високопродуктивного соку. На представленому кресленні схематично показано пристрій для збирання соку з дерев. Запропонований пристрій містить підсочувальний канал 1, установлений у стовбурі дерева 2, пристосування 3, виконане у вигляді лійки, циліндрична частина якого герметично зв'язана із стовбуром дерева 2, а хвостовик через сокопровід 4 із сокоприймачем 5. Лійка разом із сокопроводом і сокоприймачем утворюють сокоприймальний тракт, ізольований від навколишнього середовища. Для підтримання у сокоприймальному тракті, необхідного протягом всього процесу збирання соку, розрідження, на циліндричній частині пристосування 3 додатково установлений автоматичний розширювач його об'єму. Розширювач виконаний у вигляді сильфона 6 з порожниною, торці якого зв'язані з нерухомим 7 осьовим отвором і суцільним рухомим 8 фланцями, і трійника 9 з краном 10. Через отвір у фланці 7 і трійник 9 порожнина сильфона 6 безпосередньо сполучається із сокоприймальним трактом. Рухомий фланець 8 переміщується у напрямній 11, з якою взаємодіє його верхній торець через установлену між ними пружину 12. На напрямній установлена шкала 13, градуйована в одиницях розрідження і виконана поздовжня щілина, в якій переміщується, закріплена на рухомому фланці 8, стрілка-покажчик 14 величини розрідження. Початкове розрідження створюється за допомогою переносного висмоктувача (насоса) повітря 15, який сполучений через шланг 16, кран 10 і трійник 9 із сокоприймальним трактом, а після створення в ньому розрідження кран 10 перекривається і відсмоктувач зі шлангом 16 від'єднується від трійника 9 для використання з іншим пристроєм. Працює запропонований пристрій наступним чином. На початку збирання соку один кінець пристосування 3 забивають у підсочний канал 1 стовбура дерева, а на протилежний насаджують сокопровід 4, який герметично з'єднують із сокоприймачем 5. Висмоктувачем 15, за показами стрілки 14 на шкалі 13, у сокоприймальному 1 UA 76277 U 5 10 15 20 25 тракті створюють надходження соку у сокоприймач 5. У міру наповнення останнього у сокоприймальному тракті розрідження буде зменшуватися, що викличе пониження інтенсивності сокопереміщення. При цьому компенсація пониження розрідження буде здійснюватися пропорційно наповненню за рахунок збільшення об'єму сокоприймального тракта в результаті переміщення, під дією пружини 12 і жорсткості матеріалу стінок сильфона, рухомого фланця 8. Після наповнення, сокоприймач 5 замінюється порожнім і далі операції процесу збирання соку повторюються. Таким чином, автоматичним підтриманням необхідного розрідження у сокоприймальному тракті інтенсифікується сокопереміщення протягом всього процесу збирання соку. Використання запропонованого пристрою, у порівнянні з уже відомим, дасть можливість підвищити ефективність і розширити область його застосування за рахунок збільшення сокопродуктивності, а також забезпечення високої якості і санітарно-гігієнічних умов збирання соку. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій для збирання соку з дерев, що містить підсочувальний канал, сокоприймач, сокопровід, з'єднаний із сокоприймачем, пристосування у вигляді лійки, хвостовик якої зв'язаний із сокопроводом, а циліндрична частина і підсочувальний канал - із стовбуром дерева з утворенням сокоприймального тракта, який відрізняється тим, що на циліндричній частині пристосування додатково установлений автоматичний розширювач об'єму сокоприймального тракту для підтримання у ньому розрідження, виконаний у вигляді сильфона з порожниною, торці якого зв'язані з нерухомим і рухомим фланцями, і трійника з краном, при цьому нерухомий фланець через осьовий отвір і трійник сполучає порожнину сильфона із сокоприймальним трактом безпосередньо, а рухомий фланець через пружину взаємодіє із зв'язаною з нерухомим фланцем напрямною зі шкалою, градуйованою в одиницях розрідження, і поздовжньою щілиною, в якій переміщується закріплена на рухомому фланці стрілка-покажчик розрідження, а також додатково установлений висмоктувач повітря із сокоприймального тракту, сполучений з ним через шланг і кран трійника. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
