Вентиляторно-шнекова транспортувальна система подрібнювача для соломистої маси

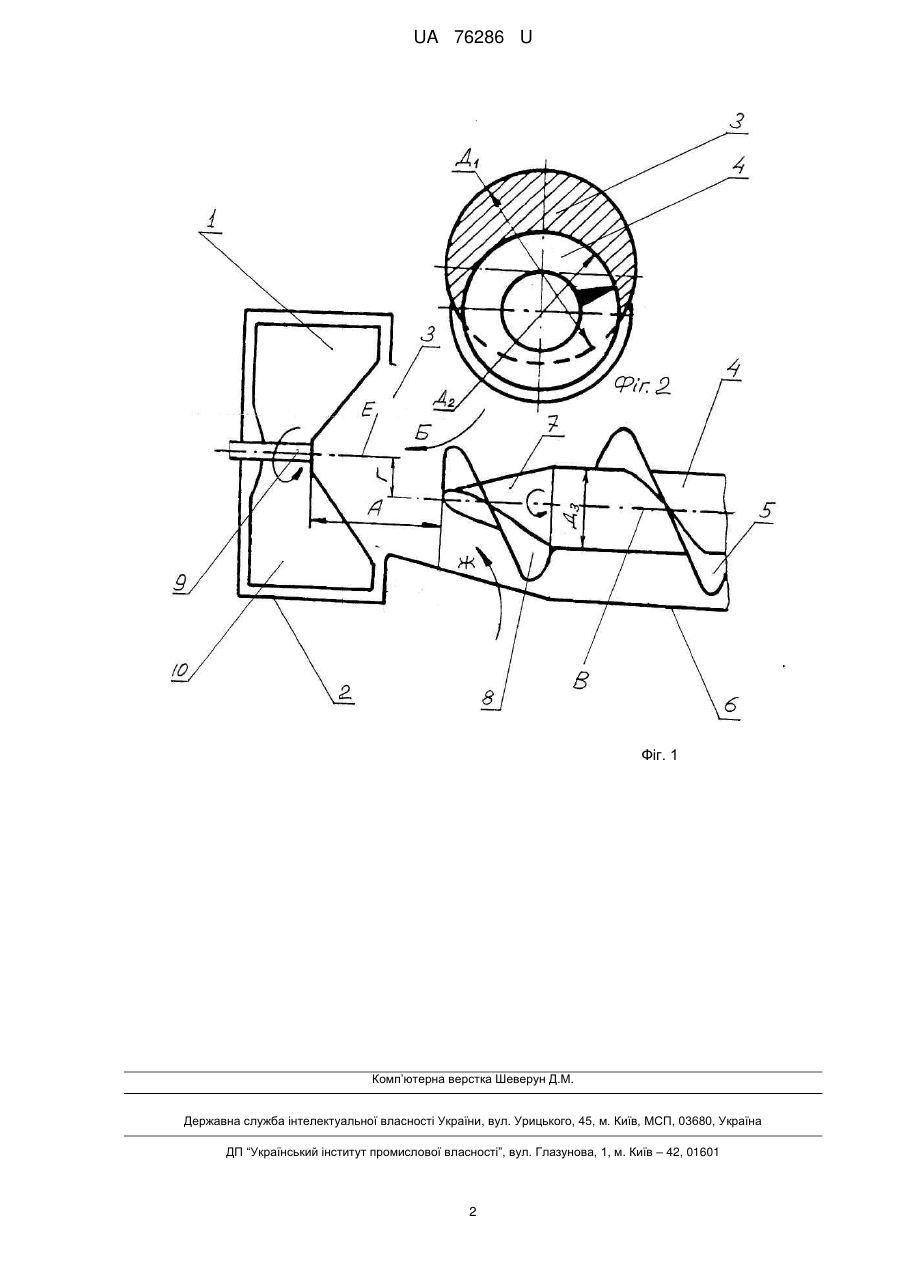

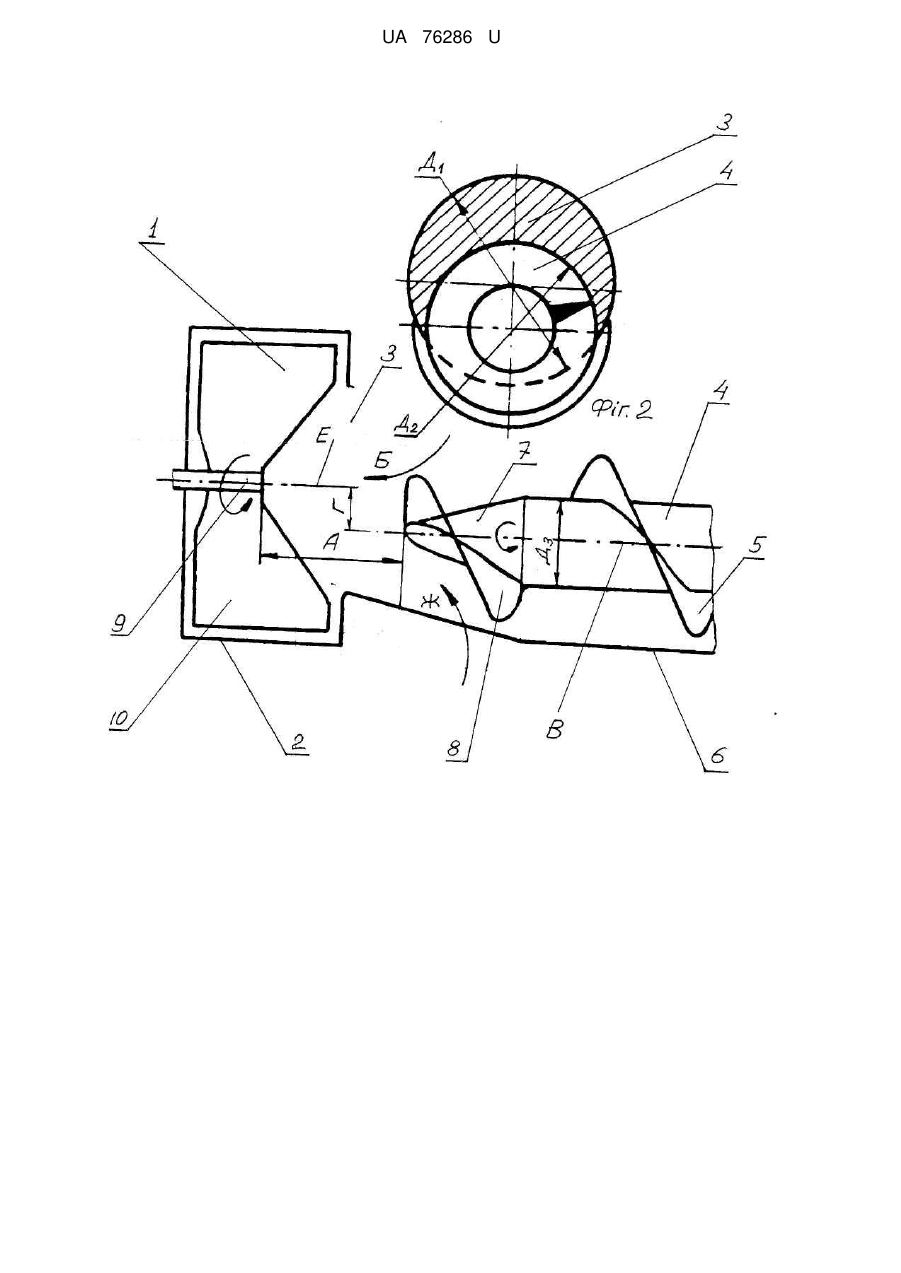

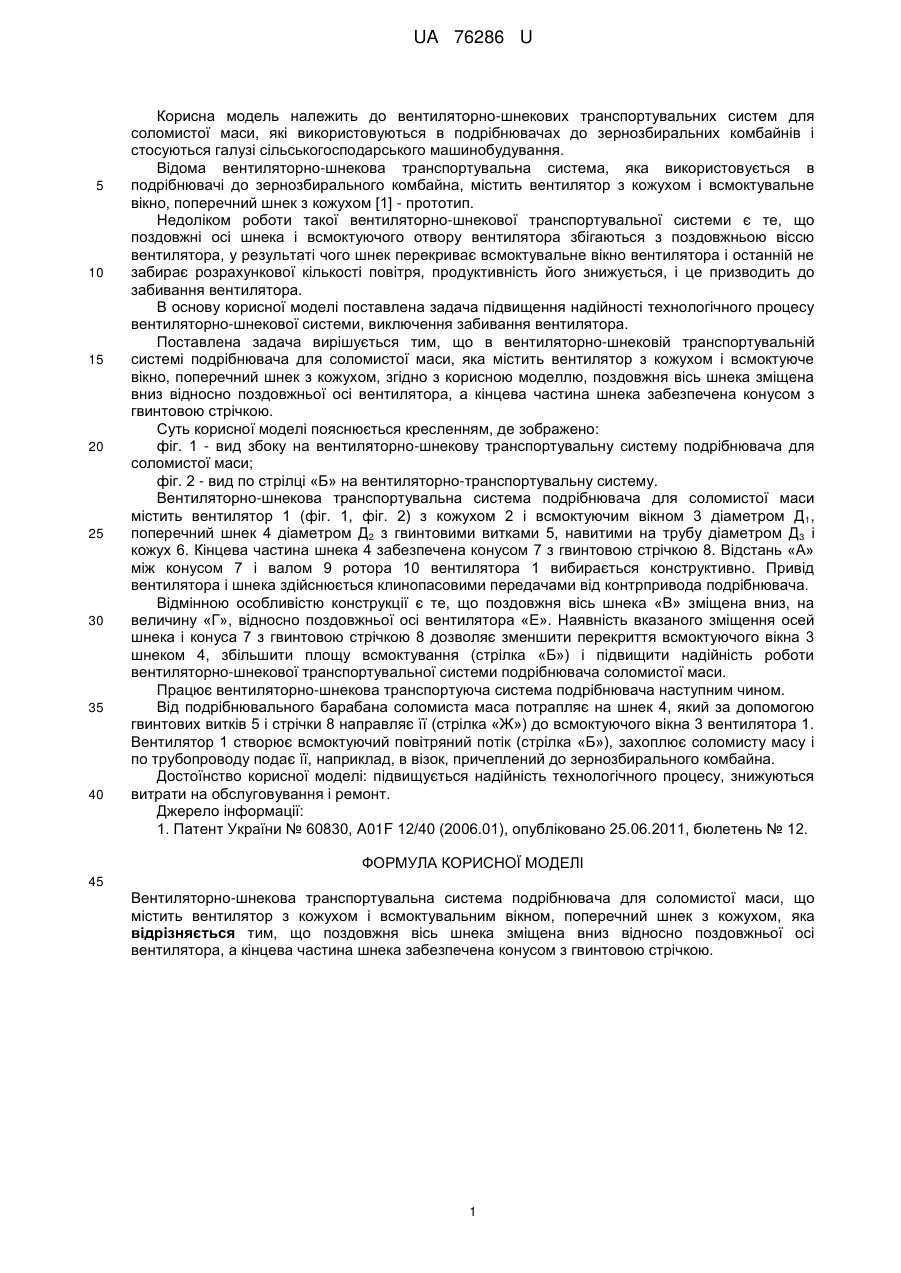

Реферат: UA 76286 U UA 76286 U 5 10 15 20 25 30 35 40 Корисна модель належить до вентиляторно-шнекових транспортувальних систем для соломистої маси, які використовуються в подрібнювачах до зернозбиральних комбайнів і стосуються галузі сільськогосподарського машинобудування. Відома вентиляторно-шнекова транспортувальна система, яка використовується в подрібнювачі до зернозбирального комбайна, містить вентилятор з кожухом і всмоктувальне вікно, поперечний шнек з кожухом [1] - прототип. Недоліком роботи такої вентиляторно-шнекової транспортувальної системи є те, що поздовжні осі шнека і всмоктуючого отвору вентилятора збігаються з поздовжньою віссю вентилятора, у результаті чого шнек перекриває всмоктувальне вікно вентилятора і останній не забирає розрахункової кількості повітря, продуктивність його знижується, і це призводить до забивання вентилятора. В основу корисної моделі поставлена задача підвищення надійності технологічного процесу вентиляторно-шнекової системи, виключення забивання вентилятора. Поставлена задача вирішується тим, що в вентиляторно-шнековій транспортувальній системі подрібнювача для соломистої маси, яка містить вентилятор з кожухом і всмоктуюче вікно, поперечний шнек з кожухом, згідно з корисною моделлю, поздовжня вісь шнека зміщена вниз відносно поздовжньої осі вентилятора, а кінцева частина шнека забезпечена конусом з гвинтовою стрічкою. Суть корисної моделі пояснюється кресленням, де зображено: фіг. 1 - вид збоку на вентиляторно-шнекову транспортувальну систему подрібнювача для соломистої маси; фіг. 2 - вид по стрілці «Б» на вентиляторно-транспортувальну систему. Вентиляторно-шнекова транспортувальна система подрібнювача для соломистої маси містить вентилятор 1 (фіг. 1, фіг. 2) з кожухом 2 і всмоктуючим вікном 3 діаметром Д 1, поперечний шнек 4 діаметром Д2 з гвинтовими витками 5, навитими на трубу діаметром Д3 і кожух 6. Кінцева частина шнека 4 забезпечена конусом 7 з гвинтовою стрічкою 8. Відстань «А» між конусом 7 і валом 9 ротора 10 вентилятора 1 вибирається конструктивно. Привід вентилятора і шнека здійснюється клинопасовими передачами від контрпривода подрібнювача. Відмінною особливістю конструкції є те, що поздовжня вісь шнека «В» зміщена вниз, на величину «Г», відносно поздовжньої осі вентилятора «Е». Наявність вказаного зміщення осей шнека і конуса 7 з гвинтовою стрічкою 8 дозволяє зменшити перекриття всмоктуючого вікна 3 шнеком 4, збільшити площу всмоктування (стрілка «Б») і підвищити надійність роботи вентиляторно-шнекової транспортувальної системи подрібнювача соломистої маси. Працює вентиляторно-шнекова транспортуюча система подрібнювача наступним чином. Від подрібнювального барабана соломиста маса потрапляє на шнек 4, який за допомогою гвинтових витків 5 і стрічки 8 направляє її (стрілка «Ж») до всмоктуючого вікна 3 вентилятора 1. Вентилятор 1 створює всмоктуючий повітряний потік (стрілка «Б»), захоплює соломисту масу і по трубопроводу подає її, наприклад, в візок, причеплений до зернозбирального комбайна. Достоїнство корисної моделі: підвищується надійність технологічного процесу, знижуються витрати на обслуговування і ремонт. Джерело інформації: 1. Патент України № 60830, A01F 12/40 (2006.01), опубліковано 25.06.2011, бюлетень № 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Вентиляторно-шнекова транспортувальна система подрібнювача для соломистої маси, що містить вентилятор з кожухом і всмоктувальним вікном, поперечний шнек з кожухом, яка відрізняється тим, що поздовжня вісь шнека зміщена вниз відносно поздовжньої осі вентилятора, а кінцева частина шнека забезпечена конусом з гвинтовою стрічкою. 1 UA 76286 U Фіг. 1 Комп’ютерна верстка Шеверун Д.М. Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
