Навісний подрібнювач соломистої маси до зернозбирального комбайна

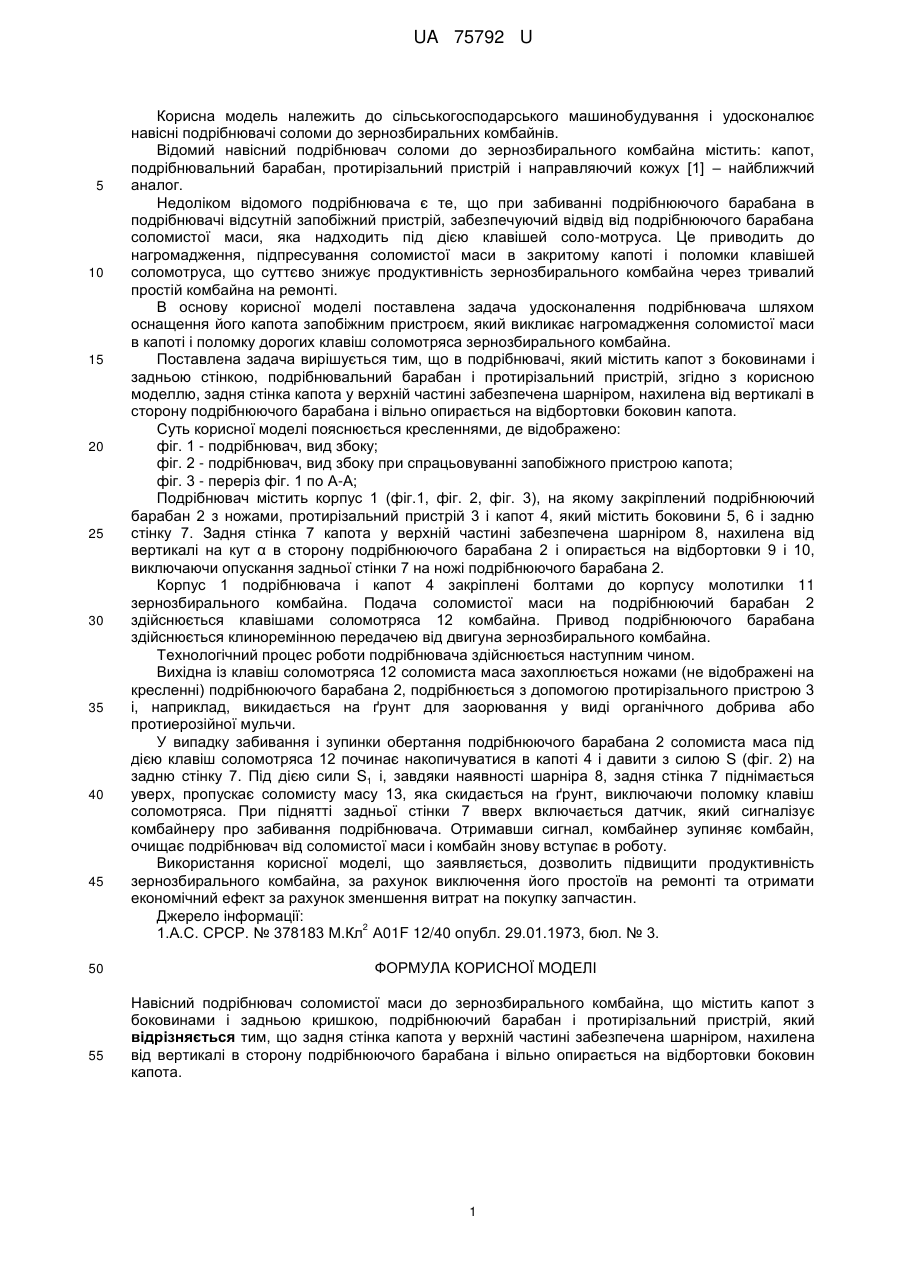

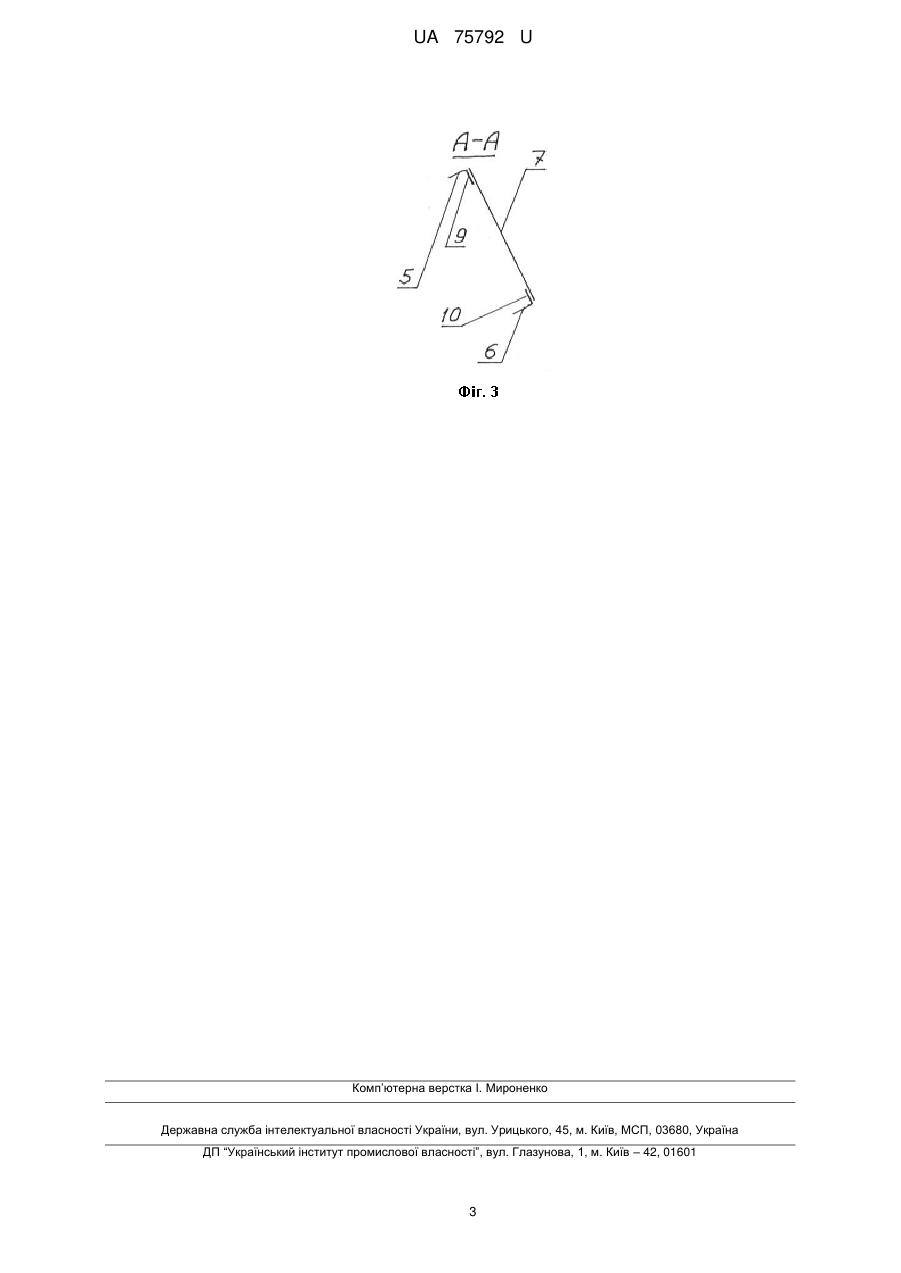

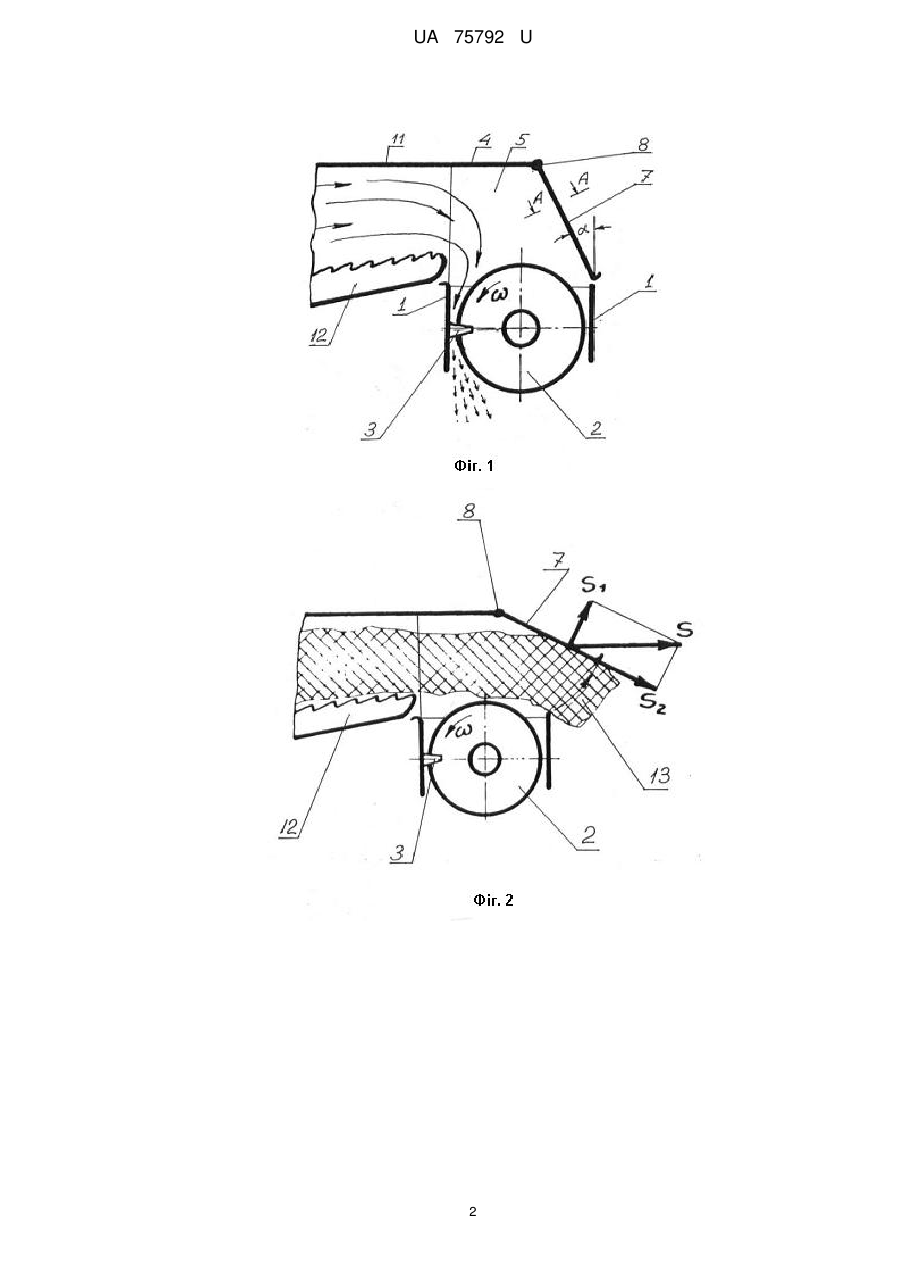

Реферат: UA 75792 U UA 75792 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до сільськогосподарського машинобудування і удосконалює навісні подрібнювачі соломи до зернозбиральних комбайнів. Відомий навісний подрібнювач соломи до зернозбирального комбайна містить: капот, подрібнювальний барабан, протирізальний пристрій і направляючий кожух [1] – найближчий аналог. Недоліком відомого подрібнювача є те, що при забиванні подрібнюючого барабана в подрібнювачі відсутній запобіжний пристрій, забезпечуючий відвід від подрібнюючого барабана соломистої маси, яка надходить під дією клавішей соло-мотруса. Це приводить до нагромадження, підпресування соломистої маси в закритому капоті і поломки клавішей соломотруса, що суттєво знижує продуктивність зернозбирального комбайна через тривалий простій комбайна на ремонті. В основу корисної моделі поставлена задача удосконалення подрібнювача шляхом оснащення його капота запобіжним пристроєм, який викликає нагромадження соломистої маси в капоті і поломку дорогих клавіш соломотряса зернозбирального комбайна. Поставлена задача вирішується тим, що в подрібнювачі, який містить капот з боковинами і задньою стінкою, подрібнювальний барабан і протирізальний пристрій, згідно з корисною моделлю, задня стінка капота у верхній частині забезпечена шарніром, нахилена від вертикалі в сторону подрібнюючого барабана і вільно опирається на відбортовки боковин капота. Суть корисної моделі пояснюється кресленнями, де відображено: фіг. 1 - подрібнювач, вид збоку; фіг. 2 - подрібнювач, вид збоку при спрацьовуванні запобіжного пристрою капота; фіг. 3 - переріз фіг. 1 по А-А; Подрібнювач містить корпус 1 (фіг.1, фіг. 2, фіг. 3), на якому закріплений подрібнюючий барабан 2 з ножами, протирізальний пристрій 3 і капот 4, який містить боковини 5, 6 і задню стінку 7. Задня стінка 7 капота у верхній частині забезпечена шарніром 8, нахилена від вертикалі на кут α в сторону подрібнюючого барабана 2 і опирається на відбортовки 9 і 10, виключаючи опускання задньої стінки 7 на ножі подрібнюючого барабана 2. Корпус 1 подрібнювача і капот 4 закріплені болтами до корпусу молотилки 11 зернозбирального комбайна. Подача соломистої маси на подрібнюючий барабан 2 здійснюється клавішами соломотряса 12 комбайна. Привод подрібнюючого барабана здійснюється клиноремінною передачею від двигуна зернозбирального комбайна. Технологічний процес роботи подрібнювача здійснюється наступним чином. Вихідна із клавіш соломотряса 12 соломиста маса захоплюється ножами (не відображені на кресленні) подрібнюючого барабана 2, подрібнюється з допомогою протирізального пристрою 3 і, наприклад, викидається на ґрунт для заорювання у виді органічного добрива або протиерозійної мульчи. У випадку забивання і зупинки обертання подрібнюючого барабана 2 соломиста маса під дією клавіш соломотряса 12 починає накопичуватися в капоті 4 і давити з силою S (фіг. 2) на задню стінку 7. Під дією сили S1 і, завдяки наявності шарніра 8, задня стінка 7 піднімається уверх, пропускає соломисту масу 13, яка скидається на ґрунт, виключаючи поломку клавіш соломотряса. При піднятті задньої стінки 7 вверх включається датчик, який сигналізує комбайнеру про забивання подрібнювача. Отримавши сигнал, комбайнер зупиняє комбайн, очищає подрібнювач від соломистої маси і комбайн знову вступає в роботу. Використання корисної моделі, що заявляється, дозволить підвищити продуктивність зернозбирального комбайна, за рахунок виключення його простоїв на ремонті та отримати економічний ефект за рахунок зменшення витрат на покупку запчастин. Джерело інформації: 2 1.А.С. СРСР. № 378183 М.Кл А01F 12/40 опубл. 29.01.1973, бюл. № 3. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Навісний подрібнювач соломистої маси до зернозбирального комбайна, що містить капот з боковинами і задньою кришкою, подрібнюючий барабан і протирізальний пристрій, який відрізняється тим, що задня стінка капота у верхній частині забезпечена шарніром, нахилена від вертикалі в сторону подрібнюючого барабана і вільно опирається на відбортовки боковин капота. 1 UA 75792 U 2 UA 75792 U Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
