Подрібнювач соломистих продуктів до зернозбирального комбайна

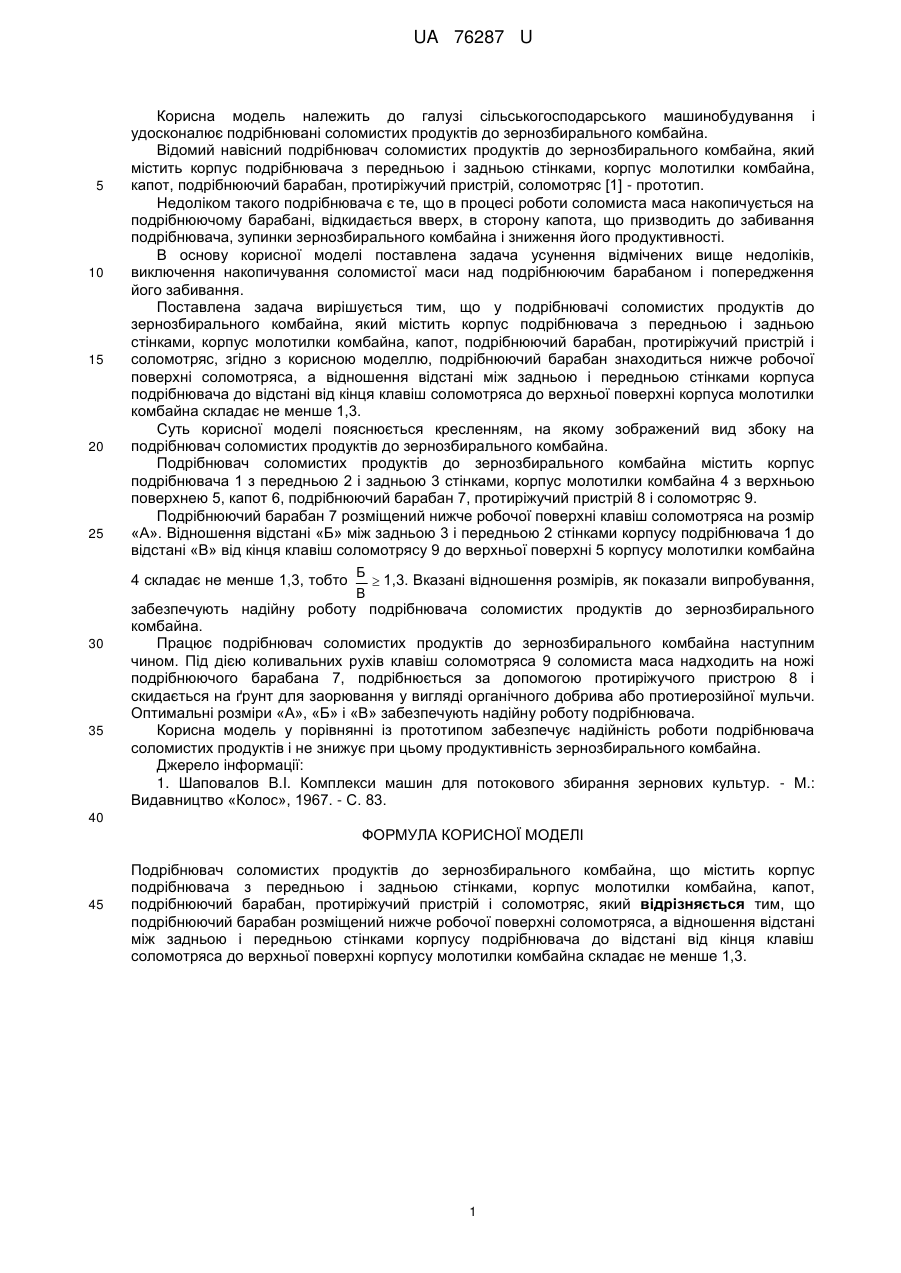

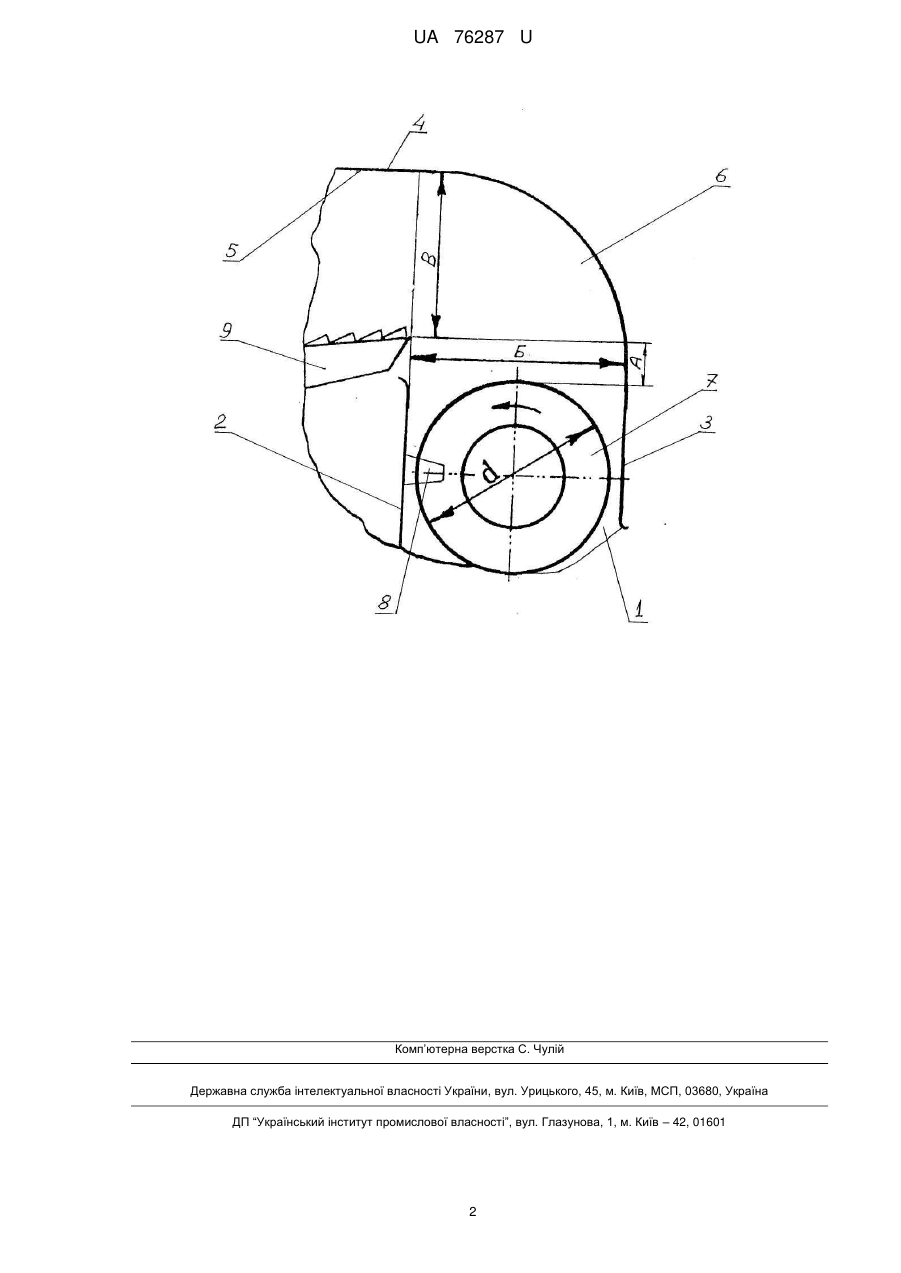

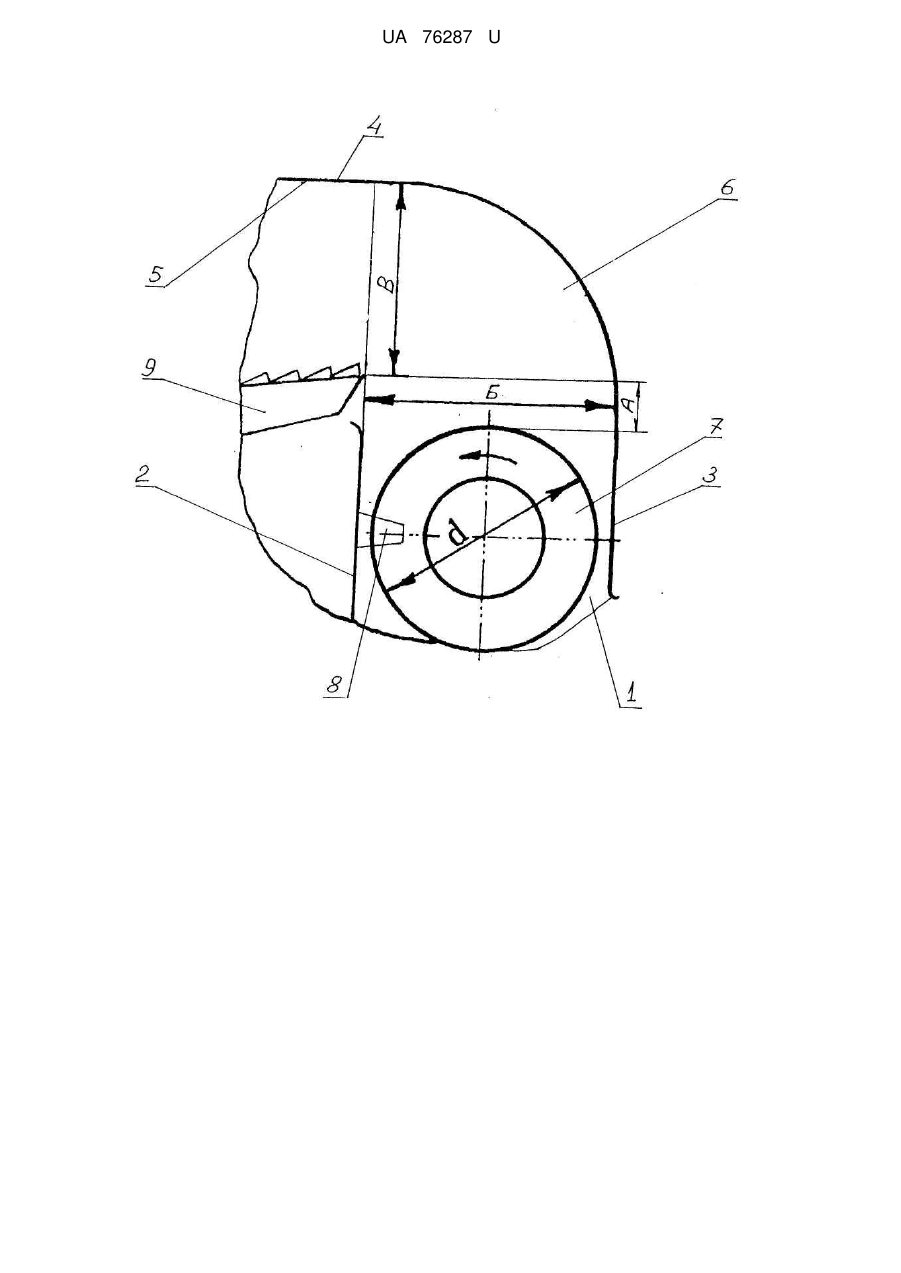

Реферат: UA 76287 U UA 76287 U 5 10 15 20 25 30 35 Корисна модель належить до галузі сільськогосподарського машинобудування і удосконалює подрібнювані соломистих продуктів до зернозбирального комбайна. Відомий навісний подрібнювач соломистих продуктів до зернозбирального комбайна, який містить корпус подрібнювача з передньою і задньою стінками, корпус молотилки комбайна, капот, подрібнюючий барабан, протиріжучий пристрій, соломотряс [1] - прототип. Недоліком такого подрібнювача є те, що в процесі роботи соломиста маса накопичується на подрібнюючому барабані, відкидається вверх, в сторону капота, що призводить до забивання подрібнювача, зупинки зернозбирального комбайна і зниження його продуктивності. В основу корисної моделі поставлена задача усунення відмічених вище недоліків, виключення накопичування соломистої маси над подрібнюючим барабаном і попередження його забивання. Поставлена задача вирішується тим, що у подрібнювачі соломистих продуктів до зернозбирального комбайна, який містить корпус подрібнювача з передньою і задньою стінками, корпус молотилки комбайна, капот, подрібнюючий барабан, протиріжучий пристрій і соломотряс, згідно з корисною моделлю, подрібнюючий барабан знаходиться нижче робочої поверхні соломотряса, а відношення відстані між задньою і передньою стінками корпуса подрібнювача до відстані від кінця клавіш соломотряса до верхньої поверхні корпуса молотилки комбайна складає не менше 1,3. Суть корисної моделі пояснюється кресленням, на якому зображений вид збоку на подрібнювач соломистих продуктів до зернозбирального комбайна. Подрібнювач соломистих продуктів до зернозбирального комбайна містить корпус подрібнювача 1 з передньою 2 і задньою 3 стінками, корпус молотилки комбайна 4 з верхньою поверхнею 5, капот 6, подрібнюючий барабан 7, протиріжучий пристрій 8 і соломотряс 9. Подрібнюючий барабан 7 розміщений нижче робочої поверхні клавіш соломотряса на розмір «А». Відношення відстані «Б» між задньою 3 і передньою 2 стінками корпусу подрібнювача 1 до відстані «В» від кінця клавіш соломотрясу 9 до верхньої поверхні 5 корпусу молотилки комбайна Б 4 складає не менше 1,3, тобто  1,3. Вказані відношення розмірів, як показали випробування, В забезпечують надійну роботу подрібнювача соломистих продуктів до зернозбирального комбайна. Працює подрібнювач соломистих продуктів до зернозбирального комбайна наступним чином. Під дією коливальних рухів клавіш соломотряса 9 соломиста маса надходить на ножі подрібнюючого барабана 7, подрібнюється за допомогою протиріжучого пристрою 8 і скидається на ґрунт для заорювання у вигляді органічного добрива або протиерозійної мульчи. Оптимальні розміри «А», «Б» і «В» забезпечують надійну роботу подрібнювача. Корисна модель у порівнянні із прототипом забезпечує надійність роботи подрібнювача соломистих продуктів і не знижує при цьому продуктивність зернозбирального комбайна. Джерело інформації: 1. Шаповалов B.I. Комплекси машин для потокового збирання зернових культур. - М.: Видавництво «Колос», 1967. - С. 83. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Подрібнювач соломистих продуктів до зернозбирального комбайна, що містить корпус подрібнювача з передньою і задньою стінками, корпус молотилки комбайна, капот, подрібнюючий барабан, протиріжучий пристрій і соломотряс, який відрізняється тим, що подрібнюючий барабан розміщений нижче робочої поверхні соломотряса, а відношення відстані між задньою і передньою стінками корпусу подрібнювача до відстані від кінця клавіш соломотряса до верхньої поверхні корпусу молотилки комбайна складає не менше 1,3. 1 UA 76287 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
