Соковижималка

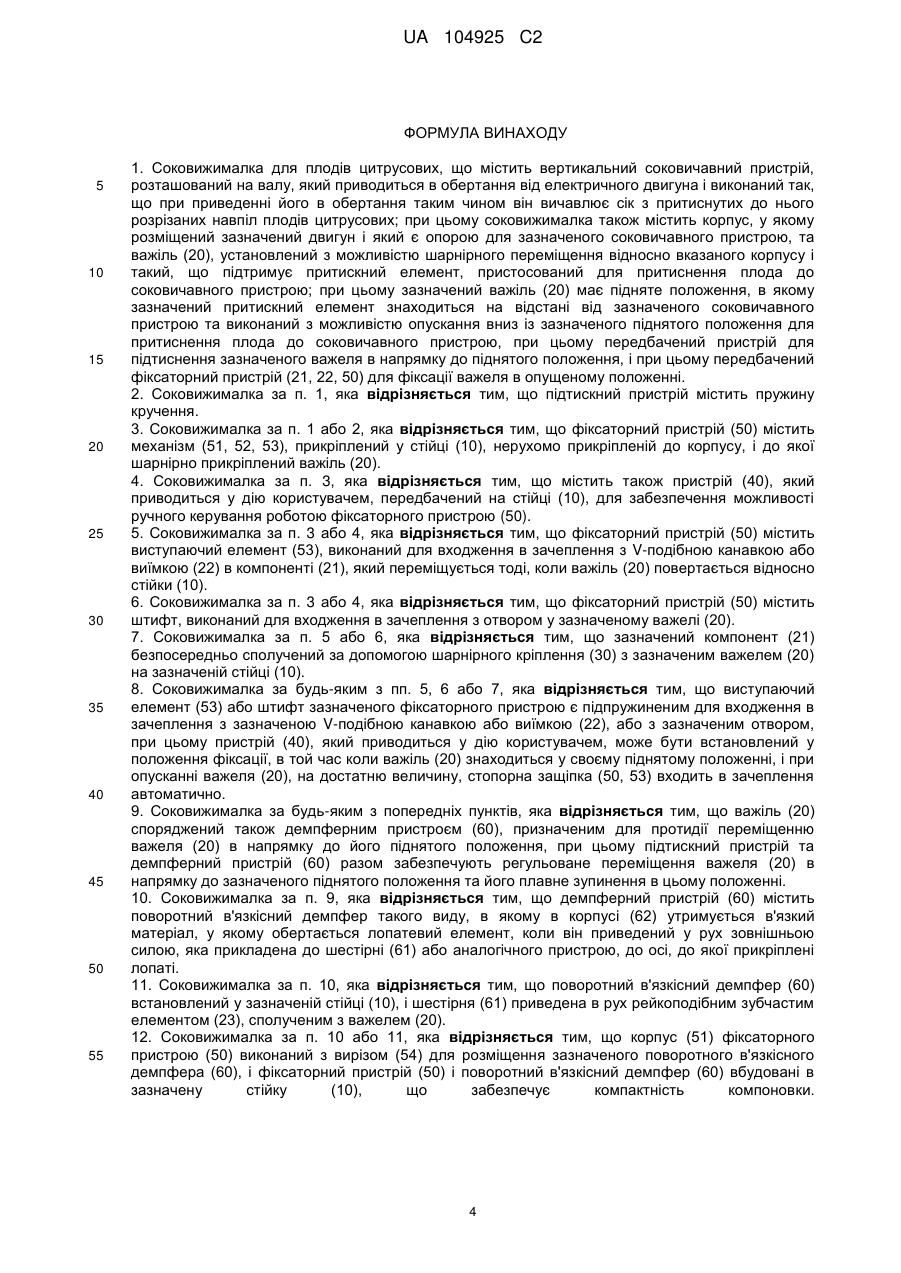

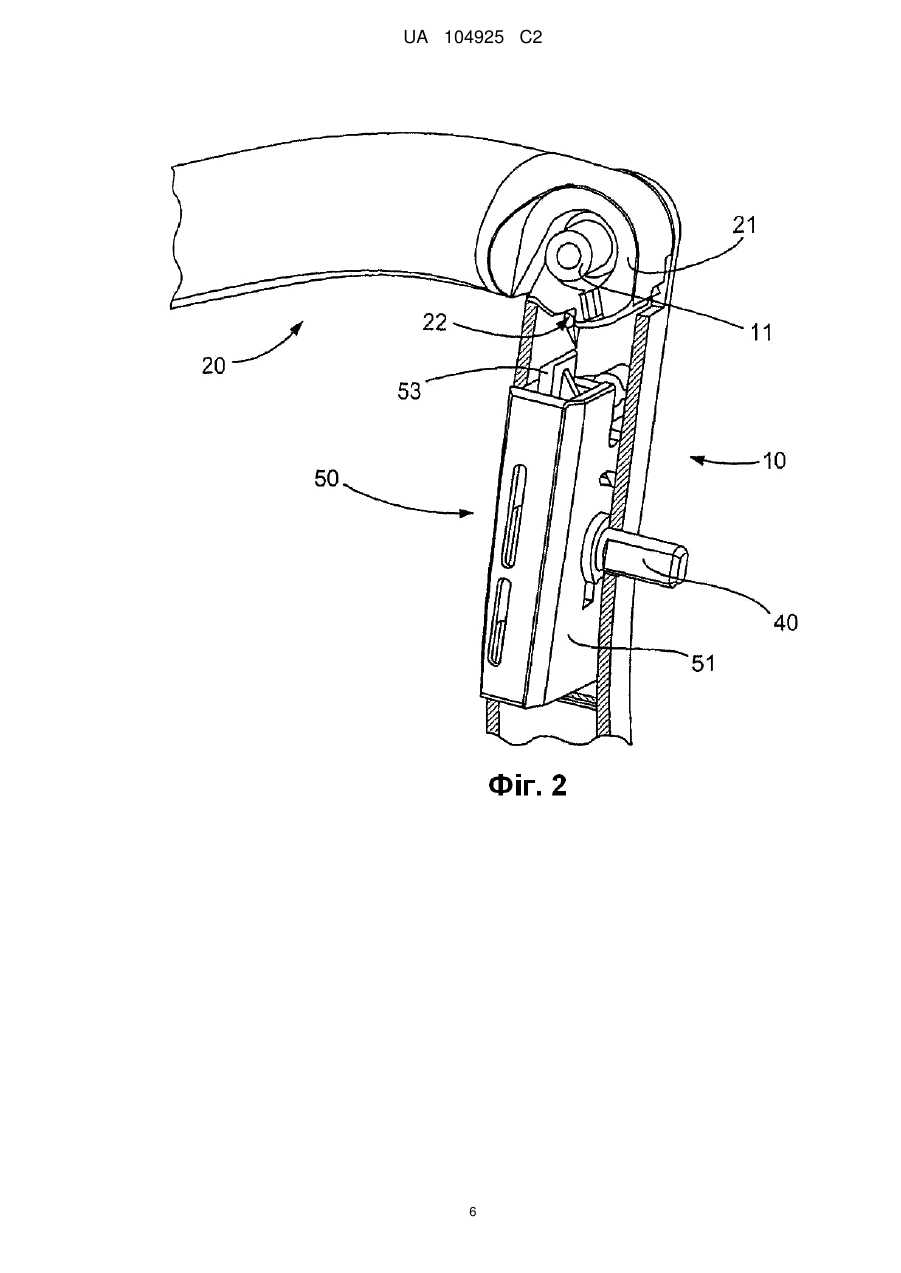

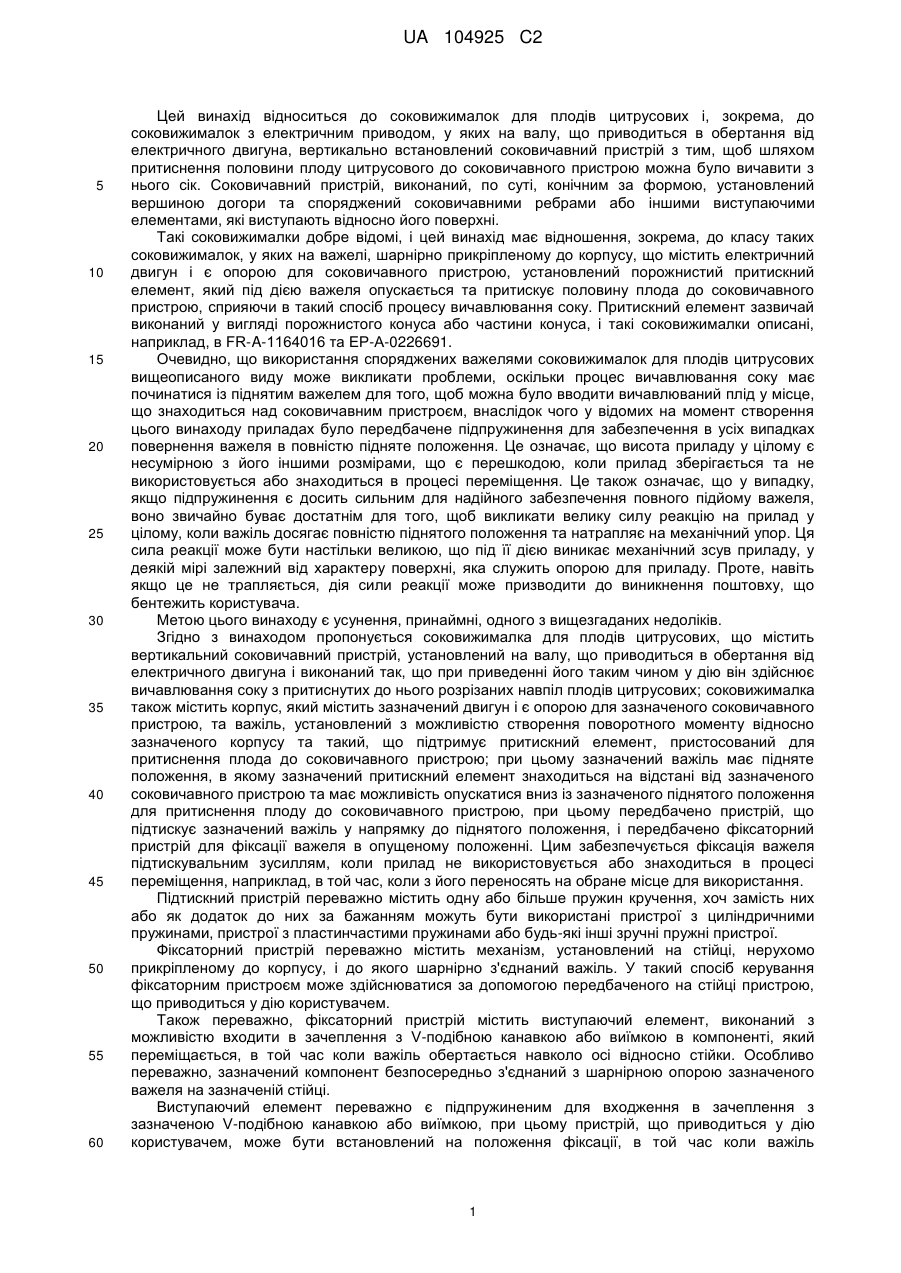

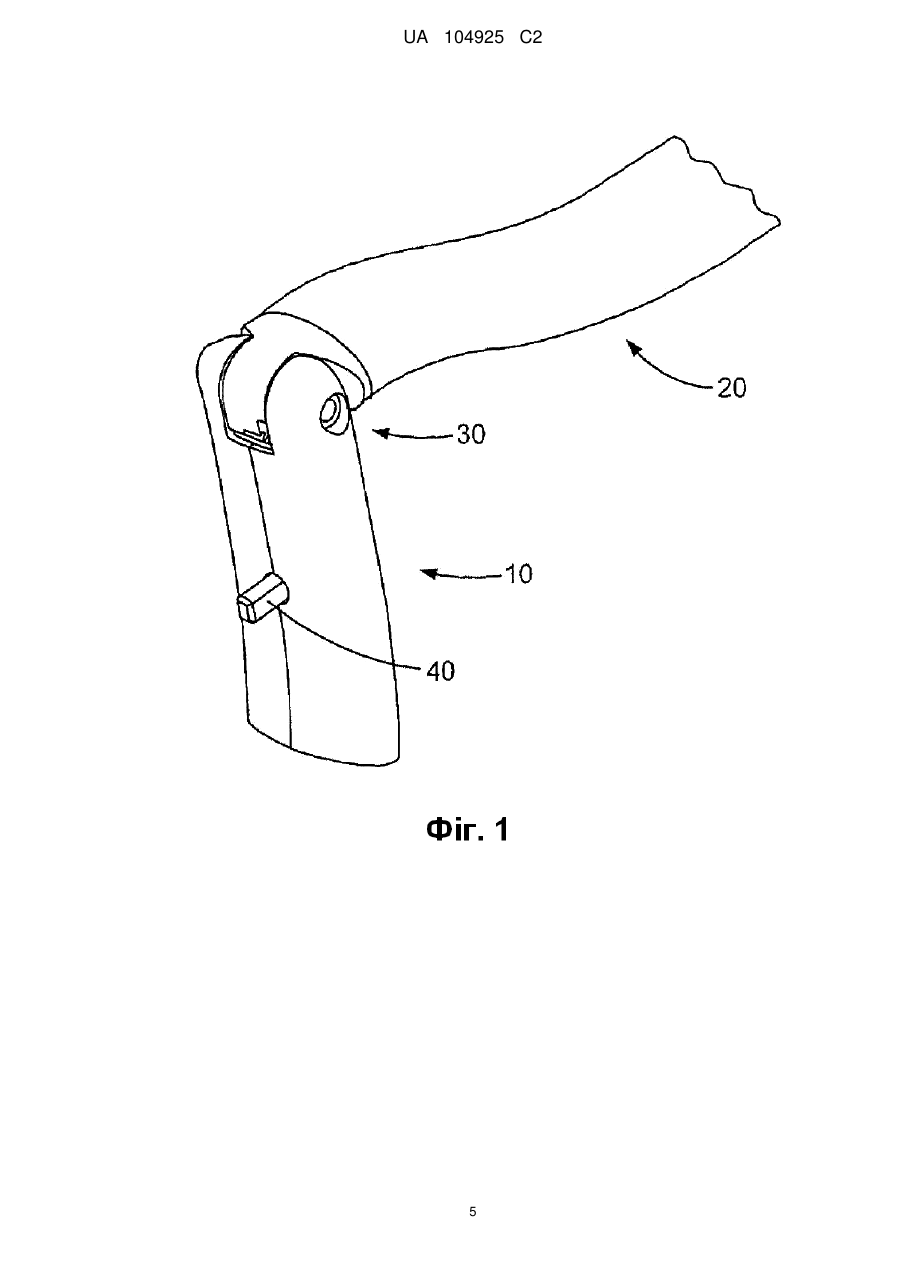

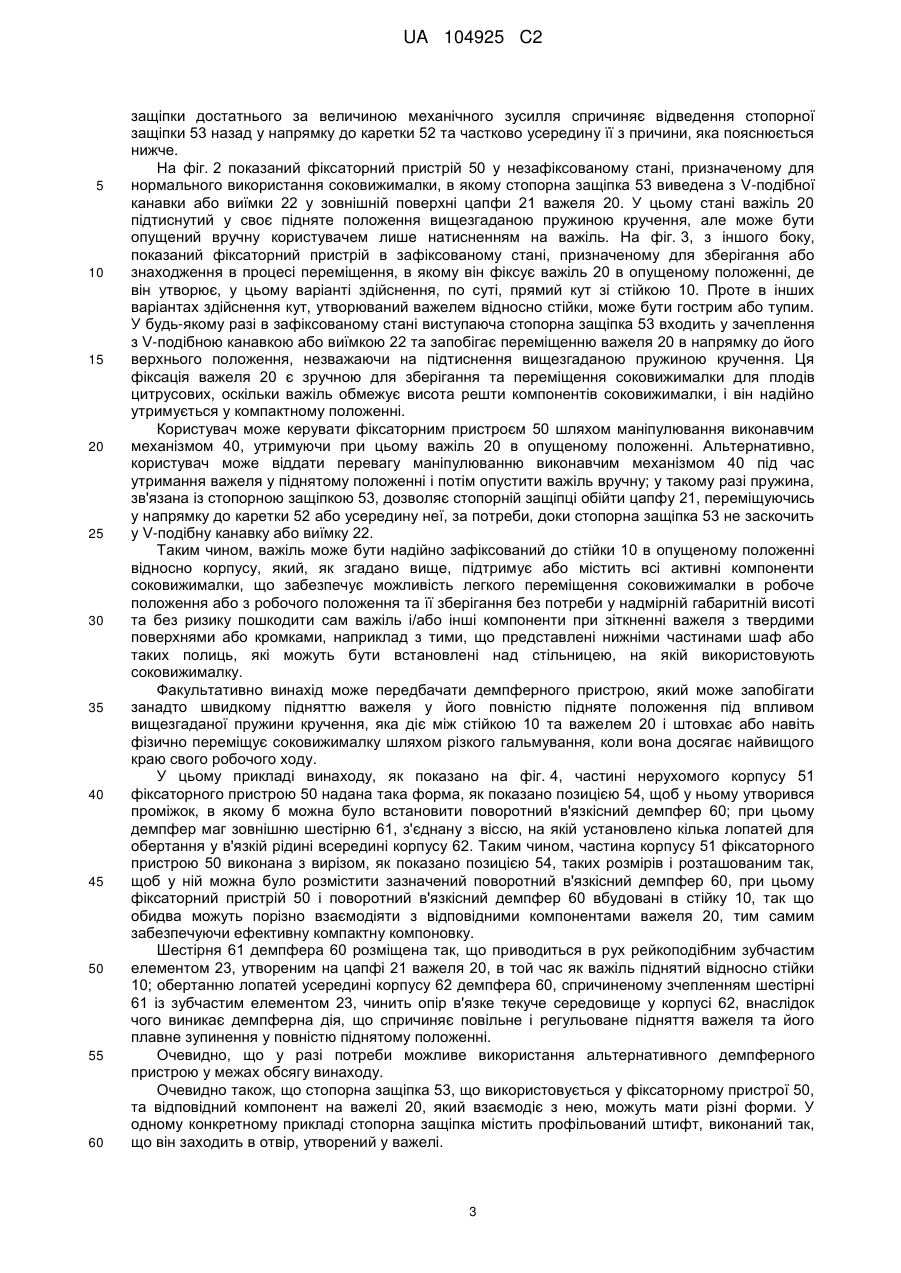

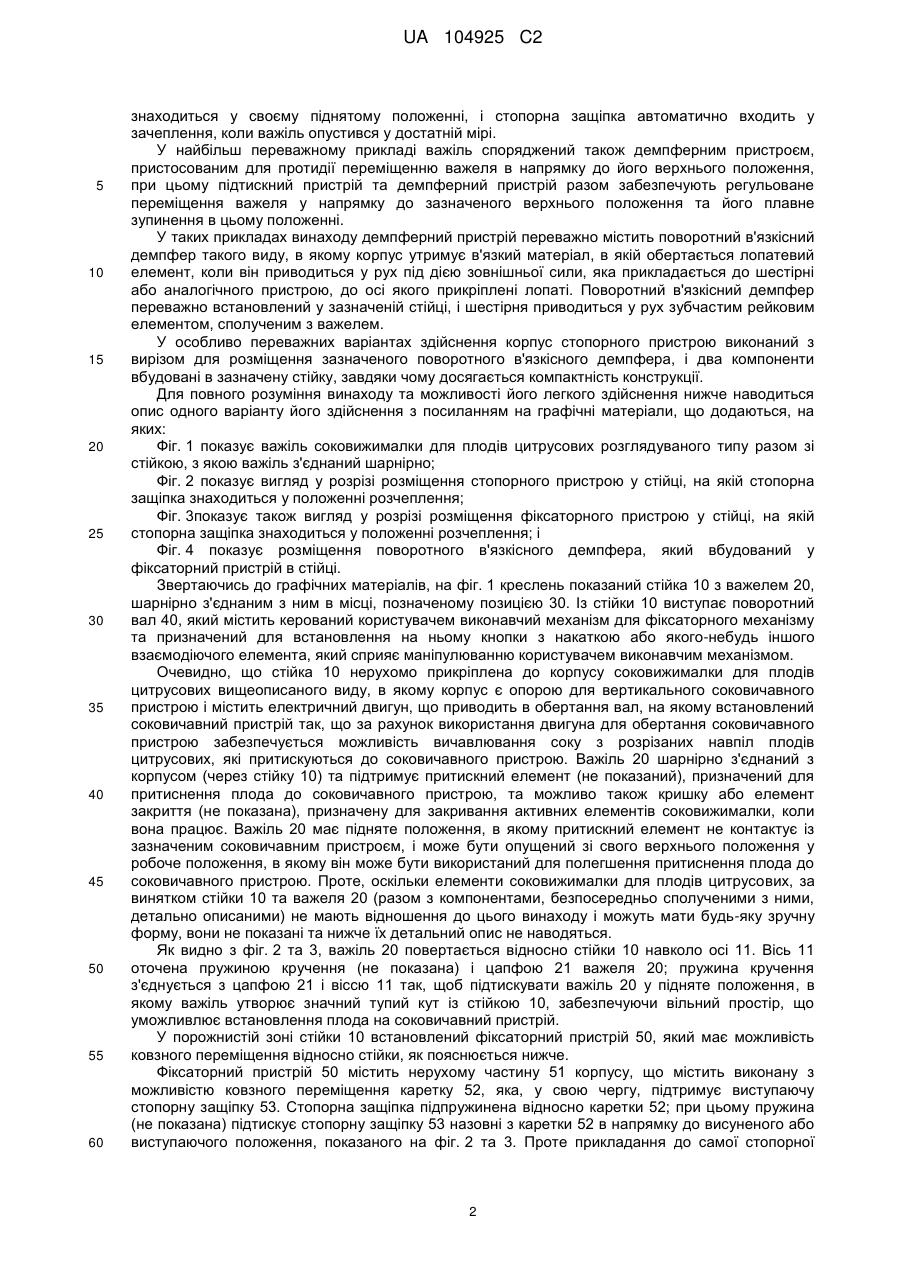

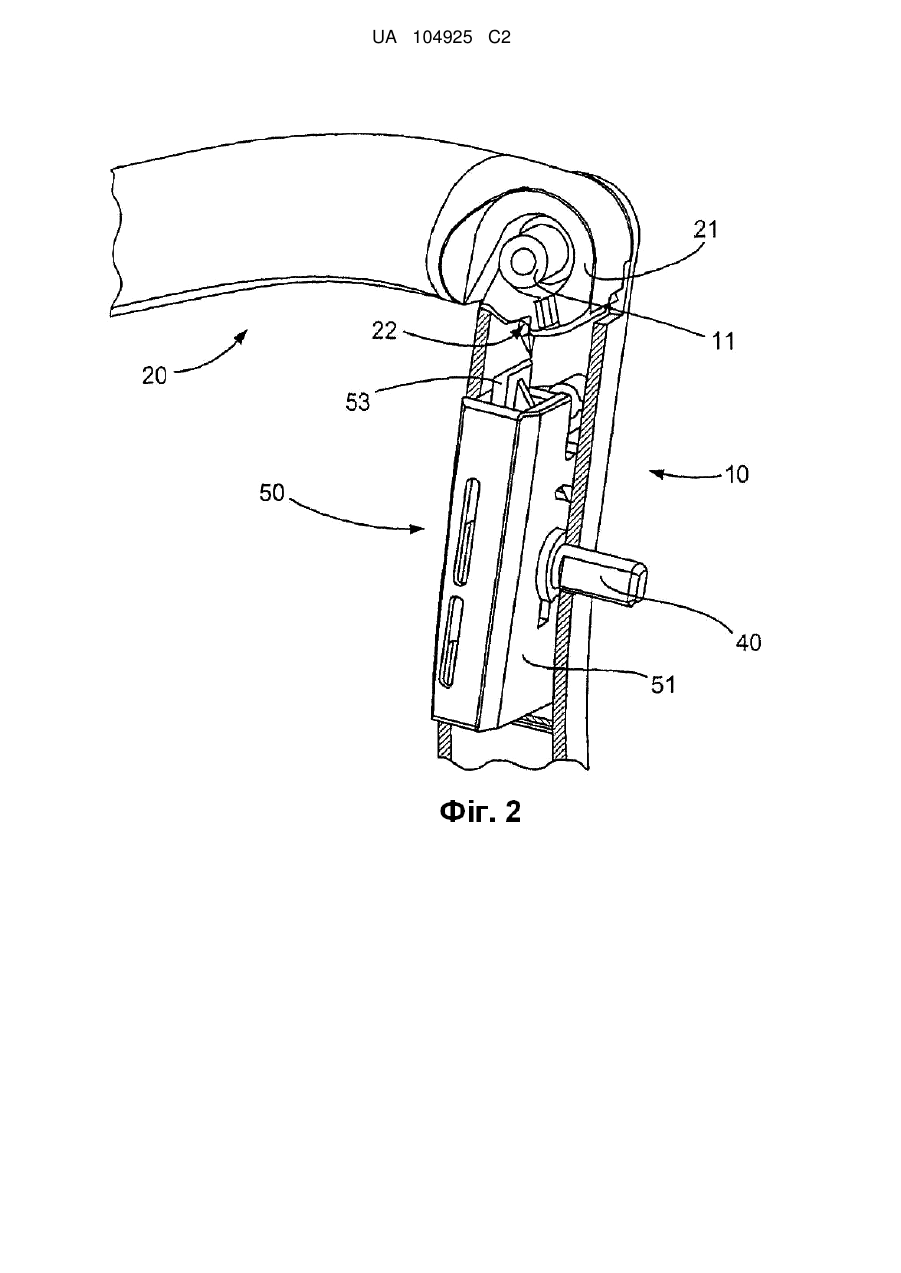

Реферат: Винахід належить до соковижималок для плодів цитрусових такого виду, в якому на валу, що приводиться в обертання від електричного двигуна, у вертикальному положенні підтримується соковичавний пристрій так, що при притисненні цитрусового плода до соковичавного пристрою відбувається вичавлювання соку. Звичайно такі соковижималки споряджені важелем (20), що несе порожнистий притискний елемент, який опускається поворотом важеля з тим, щоб притиснути половину плода до соковичавного пристрою, і після використання важіль (20) зазвичай повертається у своє повністю підняте положення. Таким чином, важіль (20) підтиснутий пружиною в напрямку до його піднятого положення і намагається займати підняте положення під час зберігання та в процесі переміщення. Згідно з винаходом пропонується фіксаторний пристрій (50), за допомогою якого здійснюється фіксація важеля (20) в опущеному положенні, що дозволяє зберігати соковижималку та пересувати її із зафіксованим важелем, роблячи тим самим соковижималку більш компактною та більш простою в застосуванні. Особливо переважно, важіль (20) додатково споряджений демпферним пристроєм, таким як поворотний в'язкісний демпфер (60), для регульованого переміщення важеля (20) у напрямку вертикально вгору, коли він звільнений від фіксаторного пристрою (50). UA 104925 C2 (12) UA 104925 C2 UA 104925 C2 5 10 15 20 25 30 35 40 45 50 55 60 Цей винахід відноситься до соковижималок для плодів цитрусових і, зокрема, до соковижималок з електричним приводом, у яких на валу, що приводиться в обертання від електричного двигуна, вертикально встановлений соковичавний пристрій з тим, щоб шляхом притиснення половини плоду цитрусового до соковичавного пристрою можна було вичавити з нього сік. Соковичавний пристрій, виконаний, по суті, конічним за формою, установлений вершиною догори та споряджений соковичавними ребрами або іншими виступаючими елементами, які виступають відносно його поверхні. Такі соковижималки добре відомі, і цей винахід має відношення, зокрема, до класу таких соковижималок, у яких на важелі, шарнірно прикріпленому до корпусу, що містить електричний двигун і є опорою для соковичавного пристрою, установлений порожнистий притискний елемент, який під дією важеля опускається та притискує половину плода до соковичавного пристрою, сприяючи в такий спосіб процесу вичавлювання соку. Притискний елемент зазвичай виконаний у вигляді порожнистого конуса або частини конуса, і такі соковижималки описані, наприклад, в FR-A-1164016 та ЕР-А-0226691. Очевидно, що використання споряджених важелями соковижималок для плодів цитрусових вищеописаного виду може викликати проблеми, оскільки процес вичавлювання соку має починатися із піднятим важелем для того, щоб можна було вводити вичавлюваний плід у місце, що знаходиться над соковичавним пристроєм, внаслідок чого у відомих на момент створення цього винаходу приладах було передбачене підпружинення для забезпечення в усіх випадках повернення важеля в повністю підняте положення. Це означає, що висота приладу у цілому є несумірною з його іншими розмірами, що є перешкодою, коли прилад зберігається та не використовується або знаходиться в процесі переміщення. Це також означає, що у випадку, якщо підпружинення є досить сильним для надійного забезпечення повного підйому важеля, воно звичайно буває достатнім для того, щоб викликати велику силу реакцію на прилад у цілому, коли важіль досягає повністю піднятого положення та натрапляє на механічний упор. Ця сила реакції може бути настільки великою, що під її дією виникає механічний зсув приладу, у деякій мірі залежний від характеру поверхні, яка служить опорою для приладу. Проте, навіть якщо це не трапляється, дія сили реакції може призводити до виникнення поштовху, що бентежить користувача. Метою цього винаходу є усунення, принаймні, одного з вищезгаданих недоліків. Згідно з винаходом пропонується соковижималка для плодів цитрусових, що містить вертикальний соковичавний пристрій, установлений на валу, що приводиться в обертання від електричного двигуна і виконаний так, що при приведенні його таким чином у дію він здійснює вичавлювання соку з притиснутих до нього розрізаних навпіл плодів цитрусових; соковижималка також містить корпус, який містить зазначений двигун і є опорою для зазначеного соковичавного пристрою, та важіль, установлений з можливістю створення поворотного моменту відносно зазначеного корпусу та такий, що підтримує притискний елемент, пристосований для притиснення плода до соковичавного пристрою; при цьому зазначений важіль має підняте положення, в якому зазначений притискний елемент знаходиться на відстані від зазначеного соковичавного пристрою та має можливість опускатися вниз із зазначеного піднятого положення для притиснення плоду до соковичавного пристрою, при цьому передбачено пристрій, що підтискує зазначений важіль у напрямку до піднятого положення, і передбачено фіксаторний пристрій для фіксації важеля в опущеному положенні. Цим забезпечується фіксація важеля підтискувальним зусиллям, коли прилад не використовується або знаходиться в процесі переміщення, наприклад, в той час, коли з його переносять на обране місце для використання. Підтискний пристрій переважно містить одну або більше пружин кручення, хоч замість них або як додаток до них за бажанням можуть бути використані пристрої з циліндричними пружинами, пристрої з пластинчастими пружинами або будь-які інші зручні пружні пристрої. Фіксаторний пристрій переважно містить механізм, установлений на стійці, нерухомо прикріпленому до корпусу, і до якого шарнірно з'єднаний важіль. У такий спосіб керування фіксаторним пристроєм може здійснюватися за допомогою передбаченого на стійці пристрою, що приводиться у дію користувачем. Також переважно, фіксаторний пристрій містить виступаючий елемент, виконаний з можливістю входити в зачеплення з V-подібною канавкою або виїмкою в компоненті, який переміщається, в той час коли важіль обертається навколо осі відносно стійки. Особливо переважно, зазначений компонент безпосередньо з'єднаний з шарнірною опорою зазначеного важеля на зазначеній стійці. Виступаючий елемент переважно є підпружиненим для входження в зачеплення з зазначеною V-подібною канавкою або виїмкою, при цьому пристрій, що приводиться у дію користувачем, може бути встановлений на положення фіксації, в той час коли важіль 1 UA 104925 C2 5 10 15 20 25 30 35 40 45 50 55 60 знаходиться у своєму піднятому положенні, і стопорна защіпка автоматично входить у зачеплення, коли важіль опустився у достатній мірі. У найбільш переважному прикладі важіль споряджений також демпферним пристроєм, пристосованим для протидії переміщенню важеля в напрямку до його верхнього положення, при цьому підтискний пристрій та демпферний пристрій разом забезпечують регульоване переміщення важеля у напрямку до зазначеного верхнього положення та його плавне зупинення в цьому положенні. У таких прикладах винаходу демпферний пристрій переважно містить поворотний в'язкісний демпфер такого виду, в якому корпус утримує в'язкий матеріал, в якій обертається лопатевий елемент, коли він приводиться у рух під дією зовнішньої сили, яка прикладається до шестірні або аналогічного пристрою, до осі якого прикріплені лопаті. Поворотний в'язкісний демпфер переважно встановлений у зазначеній стійці, і шестірня приводиться у рух зубчастим рейковим елементом, сполученим з важелем. У особливо переважних варіантах здійснення корпус стопорного пристрою виконаний з вирізом для розміщення зазначеного поворотного в'язкісного демпфера, і два компоненти вбудовані в зазначену стійку, завдяки чому досягається компактність конструкції. Для повного розуміння винаходу та можливості його легкого здійснення нижче наводиться опис одного варіанту його здійснення з посиланням на графічні матеріали, що додаються, на яких: Фіг. 1 показує важіль соковижималки для плодів цитрусових розглядуваного типу разом зі стійкою, з якою важіль з'єднаний шарнірно; Фіг. 2 показує вигляд у розрізі розміщення стопорного пристрою у стійці, на якій стопорна защіпка знаходиться у положенні розчеплення; Фіг. 3показує також вигляд у розрізі розміщення фіксаторного пристрою у стійці, на якій стопорна защіпка знаходиться у положенні розчеплення; і Фіг. 4 показує розміщення поворотного в'язкісного демпфера, який вбудований у фіксаторний пристрій в стійці. Звертаючись до графічних матеріалів, на фіг. 1 креслень показаний стійка 10 з важелем 20, шарнірно з'єднаним з ним в місці, позначеному позицією 30. Із стійки 10 виступає поворотний вал 40, який містить керований користувачем виконавчий механізм для фіксаторного механізму та призначений для встановлення на ньому кнопки з накаткою або якого-небудь іншого взаємодіючого елемента, який сприяє маніпулюванню користувачем виконавчим механізмом. Очевидно, що стійка 10 нерухомо прикріплена до корпусу соковижималки для плодів цитрусових вищеописаного виду, в якому корпус є опорою для вертикального соковичавного пристрою і містить електричний двигун, що приводить в обертання вал, на якому встановлений соковичавний пристрій так, що за рахунок використання двигуна для обертання соковичавного пристрою забезпечується можливість вичавлювання соку з розрізаних навпіл плодів цитрусових, які притискуються до соковичавного пристрою. Важіль 20 шарнірно з'єднаний з корпусом (через стійку 10) та підтримує притискний елемент (не показаний), призначений для притиснення плода до соковичавного пристрою, та можливо також кришку або елемент закриття (не показана), призначену для закривання активних елементів соковижималки, коли вона працює. Важіль 20 має підняте положення, в якому притискний елемент не контактує із зазначеним соковичавним пристроєм, і може бути опущений зі свого верхнього положення у робоче положення, в якому він може бути використаний для полегшення притиснення плода до соковичавного пристрою. Проте, оскільки елементи соковижималки для плодів цитрусових, за винятком стійки 10 та важеля 20 (разом з компонентами, безпосередньо сполученими з ними, детально описаними) не мають відношення до цього винаходу і можуть мати будь-яку зручну форму, вони не показані та нижче їх детальний опис не наводяться. Як видно з фіг. 2 та 3, важіль 20 повертається відносно стійки 10 навколо осі 11. Вісь 11 оточена пружиною кручення (не показана) і цапфою 21 важеля 20; пружина кручення з'єднується з цапфою 21 і віссю 11 так, щоб підтискувати важіль 20 у підняте положення, в якому важіль утворює значний тупий кут із стійкою 10, забезпечуючи вільний простір, що уможливлює встановлення плода на соковичавний пристрій. У порожнистій зоні стійки 10 встановлений фіксаторний пристрій 50, який має можливість ковзного переміщення відносно стійки, як пояснюється нижче. Фіксаторний пристрій 50 містить нерухому частину 51 корпусу, що містить виконану з можливістю ковзного переміщення каретку 52, яка, у свою чергу, підтримує виступаючу стопорну защіпку 53. Стопорна защіпка підпружинена відносно каретки 52; при цьому пружина (не показана) підтискує стопорну защіпку 53 назовні з каретки 52 в напрямку до висуненого або виступаючого положення, показаного на фіг. 2 та 3. Проте прикладання до самої стопорної 2 UA 104925 C2 5 10 15 20 25 30 35 40 45 50 55 60 защіпки достатнього за величиною механічного зусилля спричиняє відведення стопорної защіпки 53 назад у напрямку до каретки 52 та частково усередину її з причини, яка пояснюється нижче. На фіг. 2 показаний фіксаторний пристрій 50 у незафіксованому стані, призначеному для нормального використання соковижималки, в якому стопорна защіпка 53 виведена з V-подібної канавки або виїмки 22 у зовнішній поверхні цапфи 21 важеля 20. У цьому стані важіль 20 підтиснутий у своє підняте положення вищезгаданою пружиною кручення, але може бути опущений вручну користувачем лише натисненням на важіль. На фіг. 3, з іншого боку, показаний фіксаторний пристрій в зафіксованому стані, призначеному для зберігання або знаходження в процесі переміщення, в якому він фіксує важіль 20 в опущеному положенні, де він утворює, у цьому варіанті здійснення, по суті, прямий кут зі стійкою 10. Проте в інших варіантах здійснення кут, утворюваний важелем відносно стійки, може бути гострим або тупим. У будь-якому разі в зафіксованому стані виступаюча стопорна защіпка 53 входить у зачеплення з V-подібною канавкою або виїмкою 22 та запобігає переміщенню важеля 20 в напрямку до його верхнього положення, незважаючи на підтиснення вищезгаданою пружиною кручення. Ця фіксація важеля 20 є зручною для зберігання та переміщення соковижималки для плодів цитрусових, оскільки важіль обмежує висота решти компонентів соковижималки, і він надійно утримується у компактному положенні. Користувач може керувати фіксаторним пристроєм 50 шляхом маніпулювання виконавчим механізмом 40, утримуючи при цьому важіль 20 в опущеному положенні. Альтернативно, користувач може віддати перевагу маніпулюванню виконавчим механізмом 40 під час утримання важеля у піднятому положенні і потім опустити важіль вручну; у такому разі пружина, зв'язана із стопорною защіпкою 53, дозволяє стопорній защіпці обійти цапфу 21, переміщуючись у напрямку до каретки 52 або усередину неї, за потреби, доки стопорна защіпка 53 не заскочить у V-подібну канавку або виїмку 22. Таким чином, важіль може бути надійно зафіксований до стійки 10 в опущеному положенні відносно корпусу, який, як згадано вище, підтримує або містить всі активні компоненти соковижималки, що забезпечує можливість легкого переміщення соковижималки в робоче положення або з робочого положення та її зберігання без потреби у надмірній габаритній висоті та без ризику пошкодити сам важіль і/або інші компоненти при зіткненні важеля з твердими поверхнями або кромками, наприклад з тими, що представлені нижніми частинами шаф або таких полиць, які можуть бути встановлені над стільницею, на якій використовують соковижималку. Факультативно винахід може передбачати демпферного пристрою, який може запобігати занадто швидкому підняттю важеля у його повністю підняте положення під впливом вищезгаданої пружини кручення, яка діє між стійкою 10 та важелем 20 і штовхає або навіть фізично переміщує соковижималку шляхом різкого гальмування, коли вона досягає найвищого краю свого робочого ходу. У цьому прикладі винаходу, як показано на фіг. 4, частині нерухомого корпусу 51 фіксаторного пристрою 50 надана така форма, як показано позицією 54, щоб у ньому утворився проміжок, в якому б можна було встановити поворотний в'язкісний демпфер 60; при цьому демпфер маг зовнішню шестірню 61, з'єднану з віссю, на якій установлено кілька лопатей для обертання у в'язкій рідині всередині корпусу 62. Таким чином, частина корпусу 51 фіксаторного пристрою 50 виконана з вирізом, як показано позицією 54, таких розмірів і розташованим так, щоб у ній можна було розмістити зазначений поворотний в'язкісний демпфер 60, при цьому фіксаторний пристрій 50 і поворотний в'язкісний демпфер 60 вбудовані в стійку 10, так що обидва можуть порізно взаємодіяти з відповідними компонентами важеля 20, тим самим забезпечуючи ефективну компактну компоновку. Шестірня 61 демпфера 60 розміщена так, що приводиться в рух рейкоподібним зубчастим елементом 23, утвореним на цапфі 21 важеля 20, в той час як важіль піднятий відносно стійки 10; обертанню лопатей усередині корпусу 62 демпфера 60, спричиненому зчепленням шестірні 61 із зубчастим елементом 23, чинить опір в'язке текуче середовище у корпусі 62, внаслідок чого виникає демпферна дія, що спричиняє повільне і регульоване підняття важеля та його плавне зупинення у повністю піднятому положенні. Очевидно, що у разі потреби можливе використання альтернативного демпферного пристрою у межах обсягу винаходу. Очевидно також, що стопорна защіпка 53, що використовується у фіксаторному пристрої 50, та відповідний компонент на важелі 20, який взаємодіє з нею, можуть мати різні форми. У одному конкретному прикладі стопорна защіпка містить профільований штифт, виконаний так, що він заходить в отвір, утворений у важелі. 3 UA 104925 C2 ФОРМУЛА ВИНАХОДУ 5 10 15 20 25 30 35 40 45 50 55 1. Соковижималка для плодів цитрусових, що містить вертикальний соковичавний пристрій, розташований на валу, який приводиться в обертання від електричного двигуна і виконаний так, що при приведенні його в обертання таким чином він вичавлює сік з притиснутих до нього розрізаних навпіл плодів цитрусових; при цьому соковижималка також містить корпус, у якому розміщений зазначений двигун і який є опорою для зазначеного соковичавного пристрою, та важіль (20), установлений з можливістю шарнірного переміщення відносно вказаного корпусу і такий, що підтримує притискний елемент, пристосований для притиснення плода до соковичавного пристрою; при цьому зазначений важіль (20) має підняте положення, в якому зазначений притискний елемент знаходиться на відстані від зазначеного соковичавного пристрою та виконаний з можливістю опускання вниз із зазначеного піднятого положення для притиснення плода до соковичавного пристрою, при цьому передбачений пристрій для підтиснення зазначеного важеля в напрямку до піднятого положення, і при цьому передбачений фіксаторний пристрій (21, 22, 50) для фіксації важеля в опущеному положенні. 2. Соковижималка за п. 1, яка відрізняється тим, що підтискний пристрій містить пружину кручення. 3. Соковижималка за п. 1 або 2, яка відрізняється тим, що фіксаторний пристрій (50) містить механізм (51, 52, 53), прикріплений у стійці (10), нерухомо прикріпленій до корпусу, і до якої шарнірно прикріплений важіль (20). 4. Соковижималка за п. 3, яка відрізняється тим, що містить також пристрій (40), який приводиться у дію користувачем, передбачений на стійці (10), для забезпечення можливості ручного керування роботою фіксаторного пристрою (50). 5. Соковижималка за п. 3 або 4, яка відрізняється тим, що фіксаторний пристрій (50) містить виступаючий елемент (53), виконаний для входження в зачеплення з V-подібною канавкою або виїмкою (22) в компоненті (21), який переміщується тоді, коли важіль (20) повертається відносно стійки (10). 6. Соковижималка за п. 3 або 4, яка відрізняється тим, що фіксаторний пристрій (50) містить штифт, виконаний для входження в зачеплення з отвором у зазначеному важелі (20). 7. Соковижималка за п. 5 або 6, яка відрізняється тим, що зазначений компонент (21) безпосередньо сполучений за допомогою шарнірного кріплення (30) з зазначеним важелем (20) на зазначеній стійці (10). 8. Соковижималка за будь-яким з пп. 5, 6 або 7, яка відрізняється тим, що виступаючий елемент (53) або штифт зазначеного фіксаторного пристрою є підпружиненим для входження в зачеплення з зазначеною V-подібною канавкою або виїмкою (22), або з зазначеним отвором, при цьому пристрій (40), який приводиться у дію користувачем, може бути встановлений у положення фіксації, в той час коли важіль (20) знаходиться у своєму піднятому положенні, і при опусканні важеля (20), на достатню величину, стопорна защіпка (50, 53) входить в зачеплення автоматично. 9. Соковижималка за будь-яким з попередніх пунктів, яка відрізняється тим, що важіль (20) споряджений також демпферним пристроєм (60), призначеним для протидії переміщенню важеля (20) в напрямку до його піднятого положення, при цьому підтискний пристрій та демпферний пристрій (60) разом забезпечують регульоване переміщення важеля (20) в напрямку до зазначеного піднятого положення та його плавне зупинення в цьому положенні. 10. Соковижималка за п. 9, яка відрізняється тим, що демпферний пристрій (60) містить поворотний в'язкісний демпфер такого виду, в якому в корпусі (62) утримується в'язкий матеріал, у якому обертається лопатевий елемент, коли він приведений у рух зовнішньою силою, яка прикладена до шестірні (61) або аналогічного пристрою, до осі, до якої прикріплені лопаті. 11. Соковижималка за п. 10, яка відрізняється тим, що поворотний в'язкісний демпфер (60) встановлений у зазначеній стійці (10), і шестірня (61) приведена в рух рейкоподібним зубчастим елементом (23), сполученим з важелем (20). 12. Соковижималка за п. 10 або 11, яка відрізняється тим, що корпус (51) фіксаторного пристрою (50) виконаний з вирізом (54) для розміщення зазначеного поворотного в'язкісного демпфера (60), і фіксаторний пристрій (50) і поворотний в'язкісний демпфер (60) вбудовані в зазначену стійку (10), що забезпечує компактність компоновки. 4 UA 104925 C2 5 UA 104925 C2 6 UA 104925 C2 7 UA 104925 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 8
