Шихта для виготовлення вібролитих карбідкремнієвих виробів

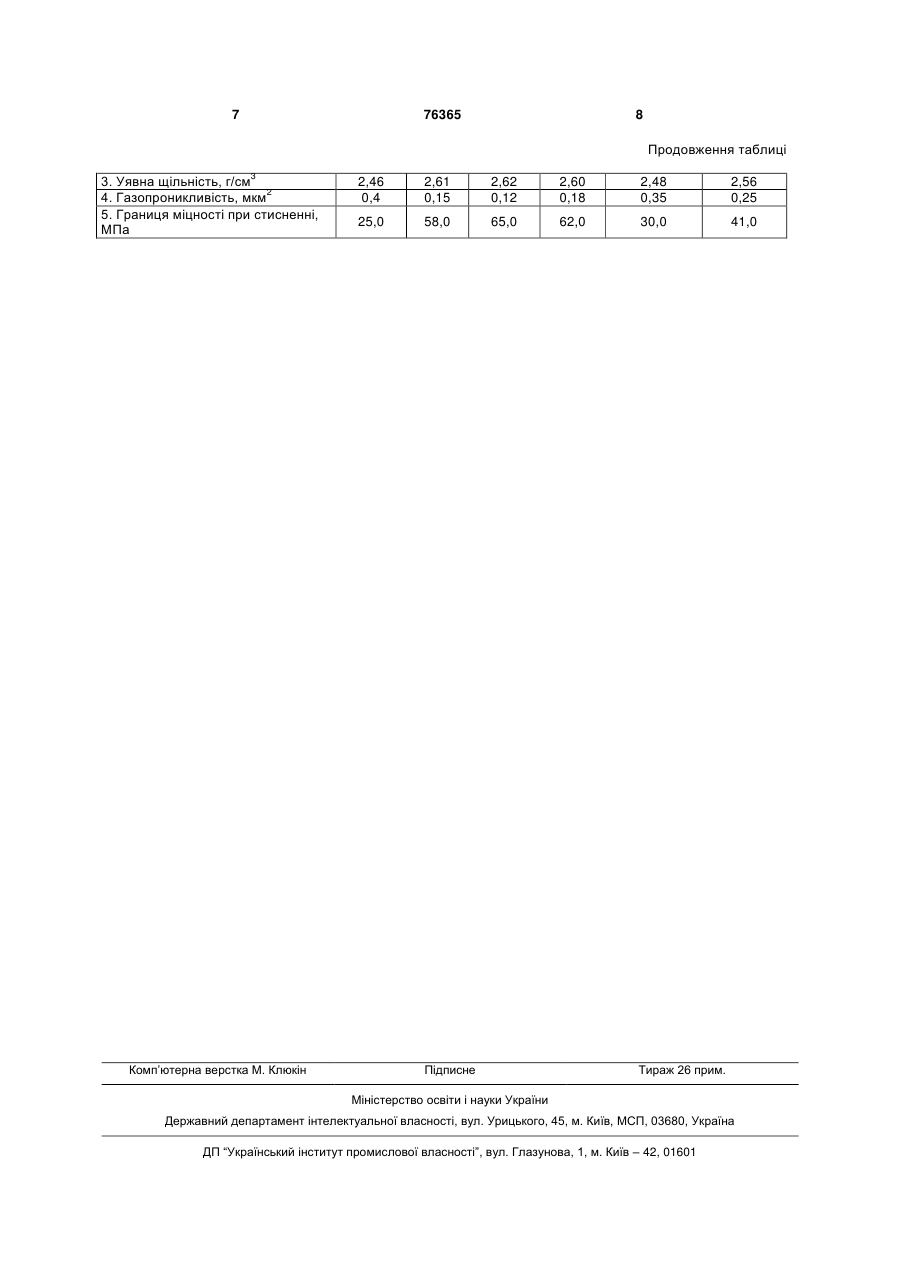

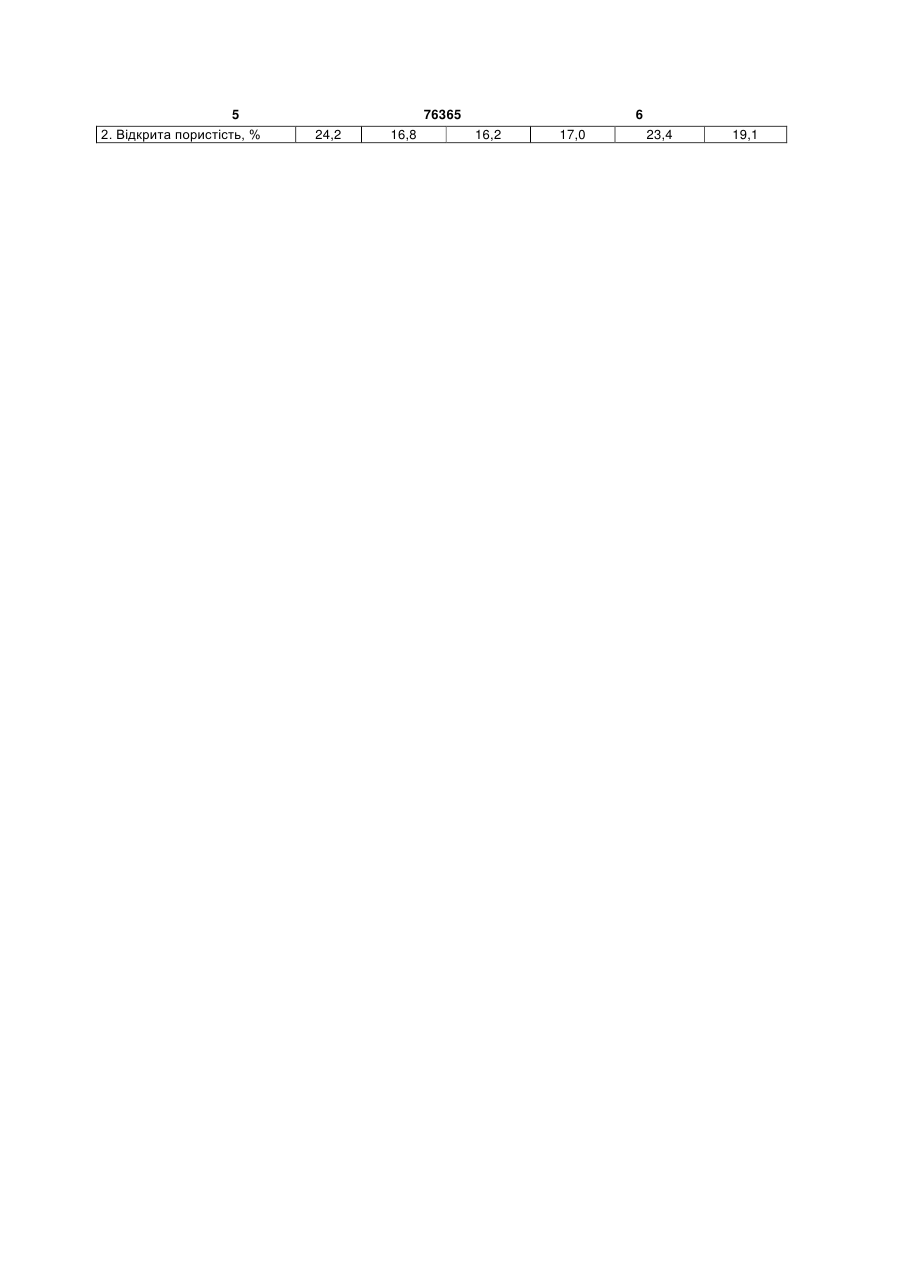

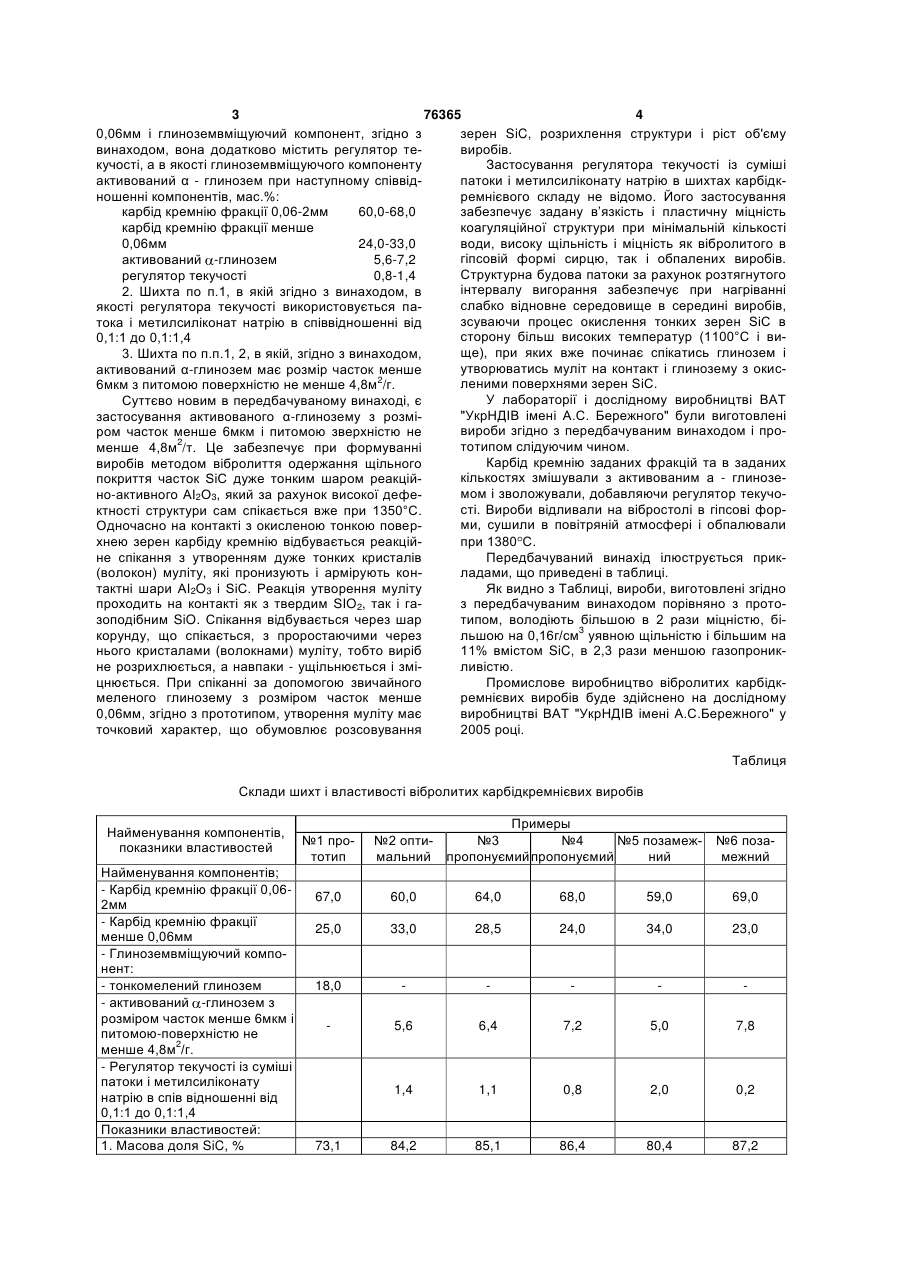

1. Шихта для виготовлення вібролитих карбідкремнієвих виробів, яка містить карбід кремнію фракції 0,06-2мм, карбід кремнію фракції менше 0,06мм і глиноземовмісний компонент, яка відрізняється тим, що додатково містить регулятор текучості, а як глиноземовмісний компонент вона містить активований α-Al2O3 при наступному співвідношенні компонентів, мас.%: карбід кремнію фракції 0,06-2мм 60,0-68,0 карбід кремнію фракції менше 0,06мм 24,0-33,0 активований α-Al2O3 5,6-7,2 регулятор текучості 0,8-1,4 2. Шихта за п.1, яка відрізняється тим, що як регулятор текучості використовують патоку і метилсиліконат натрію в співвідношенні від 0,1:1 до 0,1:1,4. 3. Шихта за пп.1 або 2, яка відрізняється тим, що активований α-Al2O3 має розмір часток менше 6мкм з питомою поверхнєю не менше 4,8м2/г. UA (21) 20041211011 (22) 31.12.2004 (24) 17.07.2006 (46) 17.07.2006, Бюл. №7, 2006р. (72) Федорук Ростислав Мефодійович, Примаченко Володимир Васильович, Савіна Людмила Костянтинівна, Полтарак Олена Вікторівна, Ковальов Сергій Борисович, Карякіна Елеонора Леонідівна (73) ВІДКРИТЕ АКЦІОНЕРНЕ ТОВАРИСТВО "УКРАЇНСЬКИЙ НАУКОВО-ДОСЛІДНИЙ ІНСТИТУТ ВОГНЕТРИВІВ ІМЕНІ А.С.БЕРЕЖНОГО" (56) UA 50775 C2, 15.11.2002 SU 1031952 A, 30.07.1983 SU 945142 A, 23.07.1982 RU 2116280 C1, 27.07.1998 US 5563108 A, 08.10.1996 WO 9942419, 26.08.1999 JP 11278940A, 12.10.1999 JP 09067165 A, 11.03.1997 C2 2 (19) 1 3 76365 4 0,06мм і глиноземвміщуючий компонент, згідно з зерен SiC, розрихлення структури і ріст об'єму винаходом, вона додатково містить регулятор тевиробів. кучості, а в якості глиноземвміщуючого компоненту Застосування регулятора текучості із суміші активований α - глинозем при наступному співвідпатоки і метилсиліконату натрію в шихтах карбідкношенні компонентів, мас.%: ремнієвого складу не відомо. Його застосування карбід кремнію фракції 0,06-2мм 60,0-68,0 забезпечує задану в’язкість і пластичну міцність карбід кремнію фракції менше коагуляційної структури при мінімальній кількості 0,06мм 24,0-33,0 води, високу щільність і міцність як вібролитого в гіпсовій формі сирцю, так і обпалених виробів. активований -глинозем 5,6-7,2 Структурна будова патоки за рахунок розтягнутого регулятор текучості 0,8-1,4 інтервалу вигорання забезпечує при нагріванні 2. Шихта по п.1, в якій згідно з винаходом, в слабко відновне середовище в середині виробів, якості регулятора текучості використовується пазсуваючи процес окислення тонких зерен SiC в тока і метилсиліконат натрію в співвідношенні від сторону більш високих температур (1100°С і ви0,1:1 до 0,1:1,4 ще), при яких вже починає спікатись глинозем і 3. Шихта по п.п.1, 2, в якій, згідно з винаходом, утворюватись муліт на контакт і глинозему з окисактивований α-глинозем має розмір часток менше леними поверхнями зерен SiC. 6мкм з питомою поверхністю не менше 4,8м2/г. У лабораторії і дослідному виробництві ВАТ Суттєво новим в передбачуваному винаході, є "УкрНДІВ імені А.С. Бережного" були виготовлені застосування активованого α-глинозему з розмівироби згідно з передбачуваним винаходом і прором часток менше 6мкм і питомою зверхністю не тотипом слідуючим чином. менше 4,8м2/т. Це забезпечує при формуванні Карбід кремнію заданих фракцій та в заданих виробів методом вібролиття одержання щільного кількостях змішували з активованим а - глинозепокриття часток SiC дуже тонким шаром реакціймом і зволожували, добавляючи регулятор текучоно-активного АІ2О3, який за рахунок високої дефесті. Вироби відливали на вібростолі в гіпсові форктності структури сам спікається вже при 1350°С. ми, сушили в повітряній атмосфері і обпалювали Одночасно на контакті з окисленою тонкою поверхнею зерен карбіду кремнію відбувається реакційпри 1380 С. не спікання з утворенням дуже тонких кристалів Передбачуваний винахід ілюструється прик(волокон) муліту, які пронизують і армірують конладами, що приведені в таблиці. тактні шари АІ2O3 і SiC. Реакція утворення муліту Як видно з Таблиці, вироби, виготовлені згідно проходить на контакті як з твердим SIO2, так і газ передбачуваним винаходом порівняно з протозоподібним SiO. Спікання відбувається через шар типом, володіють більшою в 2 рази міцністю, бі3 корунду, що спікається, з проростаючими через льшою на 0,16г/см уявною щільністю і більшим на нього кристалами (волокнами) муліту, тобто виріб 11% вмістом SiC, в 2,3 рази меншою газопроникне розрихлюється, а навпаки - ущільнюється і зміливістю. цнюється. При спіканні за допомогою звичайного Промислове виробництво вібролитих карбідкмеленого глинозему з розміром часток менше ремнієвих виробів буде здійснено на дослідному 0,06мм, згідно з прототипом, утворення муліту має виробництві ВАТ "УкрНДІВ імені А.С.Бережного" у точковий характер, що обумовлює розсовування 2005 році. Таблиця Склади шихт і властивості вібролитих карбідкремнієвих виробів Найменування компонентів, показники властивостей Найменування компонентів; - Карбід кремнію фракції 0,062мм - Карбід кремнію фракції менше 0,06мм - Глиноземвміщуючий компонент: - тонкомелений глинозем - активований -глинозем з розміром часток менше 6мкм і питомою-поверхністю не менше 4,8м2/г. - Регулятор текучості із суміші патоки і метилсиліконату натрію в спів відношенні від 0,1:1 до 0,1:1,4 Показники властивостей: 1. Масова доля SiC, % №1 прототип Примеры №2 опти№3 №4 №5 позамежмальний пропонуємий пропонуємий ний №6 позамежний 67,0 60,0 64,0 68,0 59,0 69,0 25,0 33,0 28,5 24,0 34,0 23,0 18,0 5,6 6,4 7,2 5,0 7,8 1,4 1,1 0,8 2,0 0,2 84,2 85,1 86,4 80,4 87,2 73,1 5 2. Відкрита пористість, % 76365 24,2 16,8 6 16,2 17,0 23,4 19,1 7 76365 8 Продовження таблиці 3. Уявна щільність, г/см3 4. Газопроникливість, мкм2 5. Границя міцності при стисненні, МПа Комп’ютерна верстка М. Клюкін 2,46 0,4 2,61 0,15 2,62 0,12 2,60 0,18 2,48 0,35 2,56 0,25 25,0 58,0 65,0 62,0 30,0 41,0 Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
