Завантажити PDF файл.

Формула / Реферат

Фібробетонна суміш, що містить портландцемент, кварцовий пісок, суперпластифікатор, армуюче волокно, поліфункціональну латексну добавку Адипласт (Adiplast) та воду, яка відрізняється тим, що як суперпластифікатор вона містить суперпластифікато Реотол-СПЛ (Reotol-SPL) та додатково містить прискорювач тужавіння Адинол-Рапід (Adinol-Rapid) при наступному співвідношенні компонентів, мас. %:

портландцемент

28,0-33,0

кварцовий пісок

52,0-56,0

суперпластифікатор Реотол-СПЛ

0,2-0,4

поліпропіленове армуюче волокно ВАП (фібра)

0,06-0,08

поліфункціональна латексна добавка Адипласт

4,5-5,7

прискорювач тужавіння Адинол-Рапід

0,28-0,66

вода

решта.

Текст

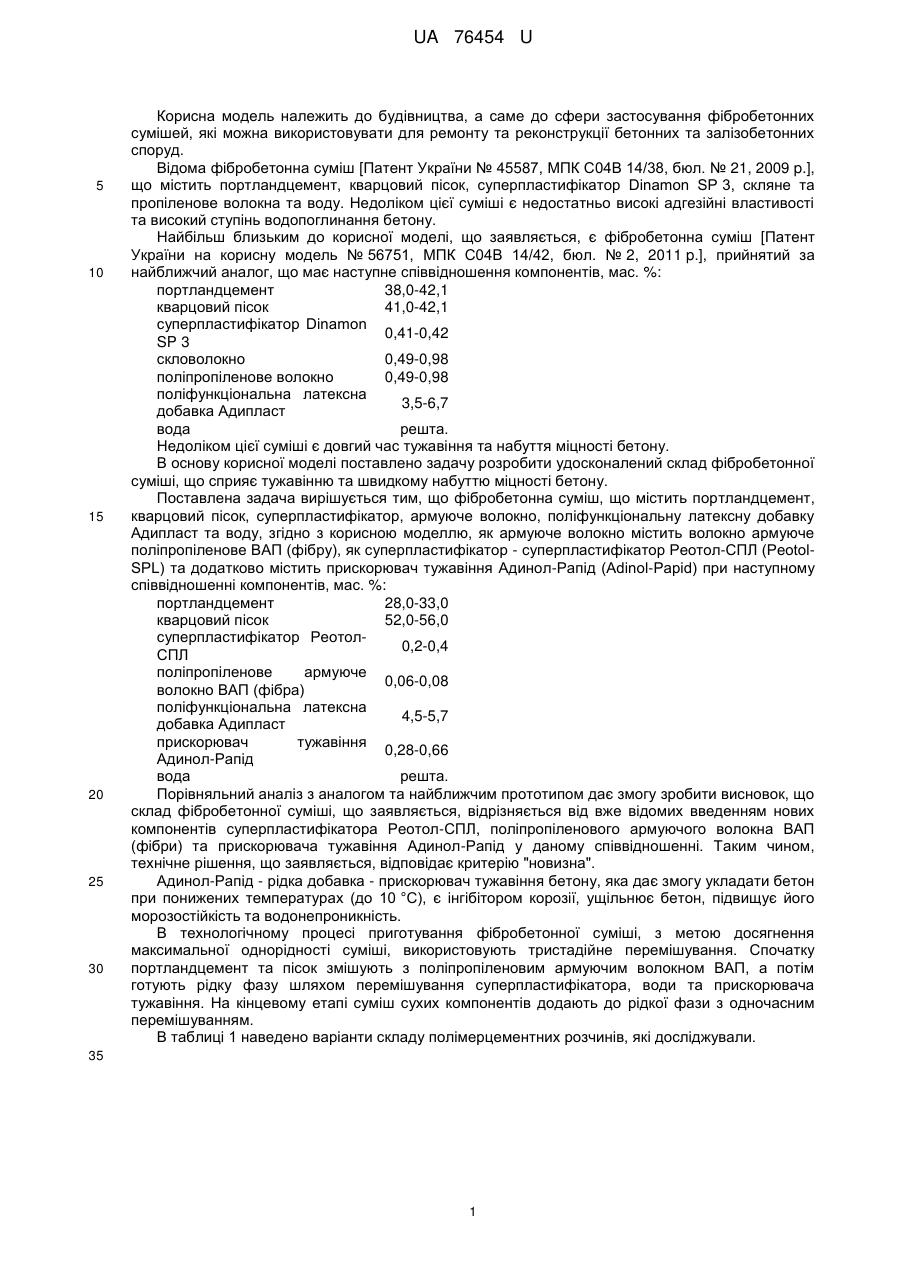

Реферат: UA 76454 U UA 76454 U 5 10 15 20 25 30 Корисна модель належить до будівництва, а саме до сфери застосування фібробетонних сумішей, які можна використовувати для ремонту та реконструкції бетонних та залізобетонних споруд. Відома фібробетонна суміш [Патент України № 45587, МПК С04В 14/38, бюл. № 21, 2009 p.], що містить портландцемент, кварцовий пісок, суперпластифікатор Dinamon SP 3, скляне та пропіленове волокна та воду. Недоліком цієї суміші є недостатньо високі адгезійні властивості та високий ступінь водопоглинання бетону. Найбільш близьким до корисної моделі, що заявляється, є фібробетонна суміш [Патент України на корисну модель № 56751, МПК С04В 14/42, бюл. № 2, 2011 p.], прийнятий за найближчий аналог, що має наступне співвідношення компонентів, мас. %: портландцемент 38,0-42,1 кварцовий пісок 41,0-42,1 суперпластифікатор Dinamon 0,41-0,42 SP 3 скловолокно 0,49-0,98 поліпропіленове волокно 0,49-0,98 поліфункціональна латексна 3,5-6,7 добавка Адипласт вода решта. Недоліком цієї суміші є довгий час тужавіння та набуття міцності бетону. В основу корисної моделі поставлено задачу розробити удосконалений склад фібробетонної суміші, що сприяє тужавінню та швидкому набуттю міцності бетону. Поставлена задача вирішується тим, що фібробетонна суміш, що містить портландцемент, кварцовий пісок, суперпластифікатор, армуюче волокно, поліфункціональну латексну добавку Адипласт та воду, згідно з корисною моделлю, як армуюче волокно містить волокно армуюче поліпропіленове ВАП (фібру), як суперпластифікатор - суперпластифікатор Реотол-СПЛ (PeotolSPL) та додатково містить прискорювач тужавіння Адинол-Рапід (Adinol-Papid) при наступному співвідношенні компонентів, мас. %: портландцемент 28,0-33,0 кварцовий пісок 52,0-56,0 суперпластифікатор Реотол0,2-0,4 СПЛ поліпропіленове армуюче 0,06-0,08 волокно ВАП (фібра) поліфункціональна латексна 4,5-5,7 добавка Адипласт прискорювач тужавіння 0,28-0,66 Адинол-Рапід вода решта. Порівняльний аналіз з аналогом та найближчим прототипом дає змогу зробити висновок, що склад фібробетонної суміші, що заявляється, відрізняється від вже відомих введенням нових компонентів суперпластифікатора Реотол-СПЛ, поліпропіленового армуючого волокна ВАП (фібри) та прискорювача тужавіння Адинол-Рапід у даному співвідношенні. Таким чином, технічне рішення, що заявляється, відповідає критерію "новизна". Адинол-Рапід - рідка добавка - прискорювач тужавіння бетону, яка дає змогу укладати бетон при понижених температурах (до 10 °C), є інгібітором корозії, ущільнює бетон, підвищує його морозостійкість та водонепроникність. В технологічному процесі приготування фібробетонної суміші, з метою досягнення максимальної однорідності суміші, використовують тристадійне перемішування. Спочатку портландцемент та пісок змішують з поліпропіленовим армуючим волокном ВАП, а потім готують рідку фазу шляхом перемішування суперпластифікатора, води та прискорювача тужавіння. На кінцевому етапі суміш сухих компонентів додають до рідкої фази з одночасним перемішуванням. В таблиці 1 наведено варіанти складу полімерцементних розчинів, які досліджували. 35 1 UA 76454 U Таблиця 1 Варіанти складу фібробетонної суміші Компонент Склад полімерцементних розчинів, мас. % За прототипомі Запропонований склад №1 №2 №3 №4 №5 №6 40,0 39,62 38,0 25,0 27,5 30,0 41,4 40,0 41,2 56,0 54,0 52,0 Портландцемент Кварцовий пісок Суперпластифікатор Dinamon 0,41 SP 3 Скловолокно 0,49 Поліпропіленове волокно 0,49 Латекс Адипласт 4,0 Суперпластифікатор Реотол-СПЛ Прискорювач тужавіння АдинолРапід Вода 14,61 0,5 0,58 0,52 0,75 3,9 0,75 0,64 3,8 0,08 4,5 0,2 0,07 5,1 0,3 0,06 5,7 0,4 0,28 0,47 0,66 13,51 14,43 10,94 9,56 8,18 В таблиці 2 наведено порівняльні дані технологічних характеристик фібробетонних сумішей, що пропонуються, та фібробетонної суміші за найближчим прототипом. 5 Таблиця 2 Технологічні характеристики фібробетонних сумішей при t=20 °C Показники Початок тужавіння, хв. Кінець тужавіння, хв. 10 Склад 1 (найближчий прототип) 310 480 Склад 4 Склад 5 Склад 6 255 410 250 390 240 375 Використання запропонованої фібробетонної суміші дозволяє прискорити тужавіння бетону в 1,2-1,3 разу. Запропоновану фібробетонну суміш доцільно застосовувати у випадках, коли постає необхідність укладання бетону при понижених температурах, а також, коли необхідно виконати будівельні роботи в прискорені строки (анкерування, ремонт і т.п.). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Фібробетонна суміш, що містить портландцемент, кварцовий пісок, суперпластифікатор, армуюче волокно, поліфункціональну латексну добавку Адипласт (Adiplast) та воду, яка відрізняється тим, що як суперпластифікатор вона містить суперпластифікатор Реотол-СПЛ (Reotol-SPL) та додатково містить прискорювач тужавіння Адинол-Рапід (Adinol-Rapid) при наступному співвідношенні компонентів, мас. %: портландцемент 28,0-33,0 кварцовий пісок 52,0-56,0 суперпластифікатор Реотол-СПЛ 0,2-0,4 поліпропіленове армуюче 0,06-0,08 волокно ВАП (фібра) поліфункціональна латексна 4,5-5,7 добавка Адипласт прискорювач тужавіння Адинол0,28-0,66 Рапід вода решта. 20 Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2

Дивитися

Додаткова інформація

Назва патенту англійською

Fiber-concrete mixture

Автори англійською

Kovalenko Oleksandr Vasyliovych, Krucheniuk Vasyl Danylovych

Назва патенту російською

Фибробетонная смесь

Автори російською

Коваленко Александр Васильевич, Крученюк Василий Данилович

МПК / Мітки

МПК: C04B 7/00

Мітки: фібробетонна, суміш
