Пристрій діагностування стану ізоляції високовольтних трансформаторів

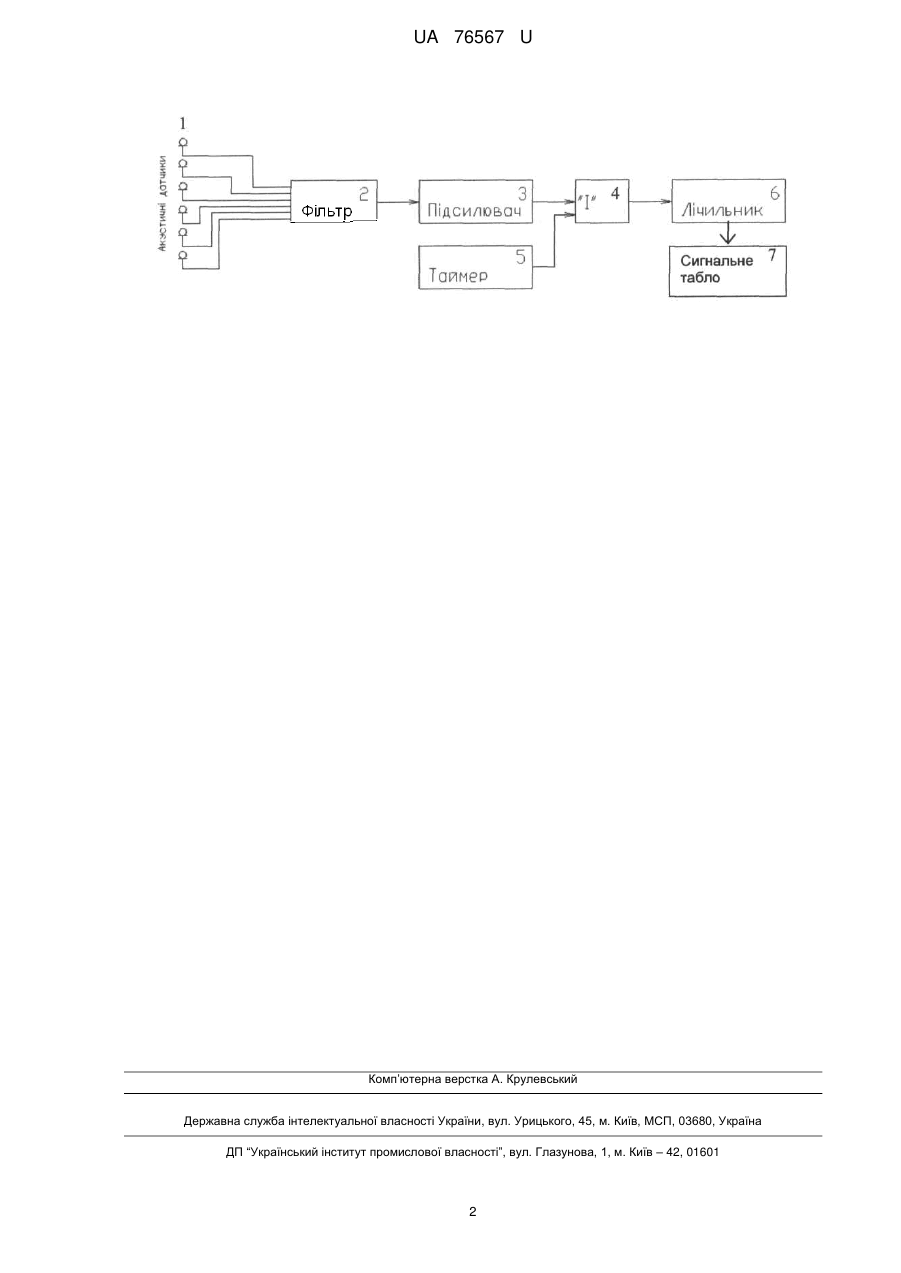

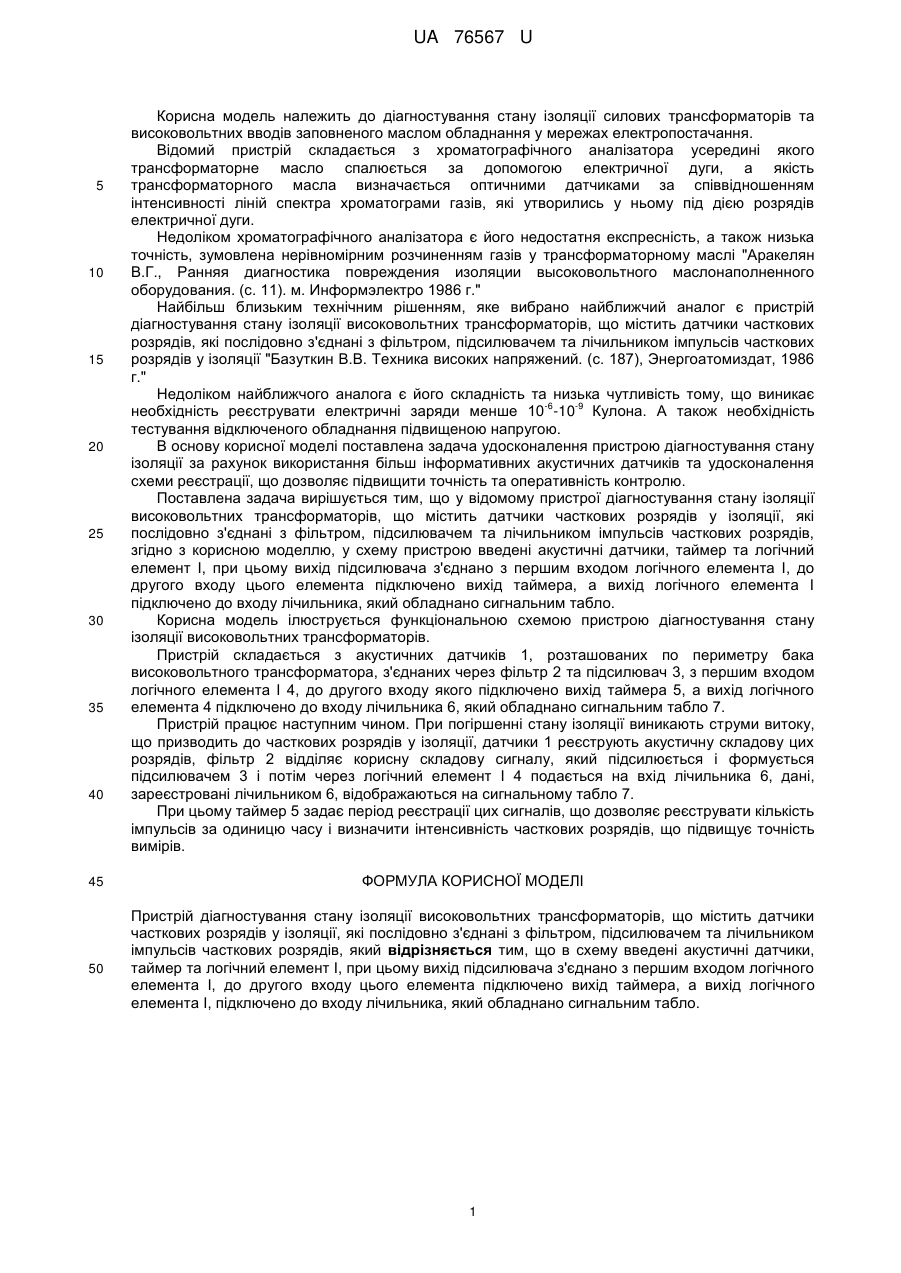

Реферат: Пристрій діагностування стану ізоляції високовольтних трансформаторів містить датчики часткових розрядів у ізоляції, фільтр, підсилювач, лічильник імпульсів часткових розрядів, акустичні датчики, таймер, логічний елемент І, сигнальне табло. UA 76567 U (54) ПРИСТРІЙ ДІАГНОСТУВАННЯ СТАНУ ІЗОЛЯЦІЇ ВИСОКОВОЛЬТНИХ ТРАНСФОРМАТОРІВ UA 76567 U UA 76567 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до діагностування стану ізоляції силових трансформаторів та високовольтних вводів заповненого маслом обладнання у мережах електропостачання. Відомий пристрій складається з хроматографічного аналізатора усередині якого трансформаторне масло спалюється за допомогою електричної дуги, а якість трансформаторного масла визначається оптичними датчиками за співвідношенням інтенсивності ліній спектра хроматограми газів, які утворились у ньому під дією розрядів електричної дуги. Недоліком хроматографічного аналізатора є його недостатня експресність, а також низька точність, зумовлена нерівномірним розчиненням газів у трансформаторному маслі "Аракелян В.Г., Ранняя диагностика повреждения изоляции высоковольтного маслонаполненного оборудования. (с. 11). м. Информэлектро 1986 г." Найбільш близьким технічним рішенням, яке вибрано найближчий аналог є пристрій діагностування стану ізоляції високовольтних трансформаторів, що містить датчики часткових розрядів, які послідовно з'єднані з фільтром, підсилювачем та лічильником імпульсів часткових розрядів у ізоляції "Базуткин В.В. Техника високих напряжений. (с. 187), Энергоатомиздат, 1986 г." Недоліком найближчого аналога є його складність та низька чутливість тому, що виникає -6 -9 необхідність реєструвати електричні заряди менше 10 -10 Кулона. А також необхідність тестування відключеного обладнання підвищеною напругою. В основу корисної моделі поставлена задача удосконалення пристрою діагностування стану ізоляції за рахунок використання більш інформативних акустичних датчиків та удосконалення схеми реєстрації, що дозволяє підвищити точність та оперативність контролю. Поставлена задача вирішується тим, що у відомому пристрої діагностування стану ізоляції високовольтних трансформаторів, що містить датчики часткових розрядів у ізоляції, які послідовно з'єднані з фільтром, підсилювачем та лічильником імпульсів часткових розрядів, згідно з корисною моделлю, у схему пристрою введені акустичні датчики, таймер та логічний елемент І, при цьому вихід підсилювача з'єднано з першим входом логічного елемента І, до другого входу цього елемента підключено вихід таймера, а вихід логічного елемента І підключено до входу лічильника, який обладнано сигнальним табло. Корисна модель ілюструється функціональною схемою пристрою діагностування стану ізоляції високовольтних трансформаторів. Пристрій складається з акустичних датчиків 1, розташованих по периметру бака високовольтного трансформатора, з'єднаних через фільтр 2 та підсилювач 3, з першим входом логічного елемента І 4, до другого входу якого підключено вихід таймера 5, а вихід логічного елемента 4 підключено до входу лічильника 6, який обладнано сигнальним табло 7. Пристрій працює наступним чином. При погіршенні стану ізоляції виникають струми витоку, що призводить до часткових розрядів у ізоляції, датчики 1 реєструють акустичну складову цих розрядів, фільтр 2 відділяє корисну складову сигналу, який підсилюється і формується підсилювачем 3 і потім через логічний елемент І 4 подається на вхід лічильника 6, дані, зареєстровані лічильником 6, відображаються на сигнальному табло 7. При цьому таймер 5 задає період реєстрації цих сигналів, що дозволяє реєструвати кількість імпульсів за одиницю часу і визначити інтенсивність часткових розрядів, що підвищує точність вимірів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Пристрій діагностування стану ізоляції високовольтних трансформаторів, що містить датчики часткових розрядів у ізоляції, які послідовно з'єднані з фільтром, підсилювачем та лічильником імпульсів часткових розрядів, який відрізняється тим, що в схему введені акустичні датчики, таймер та логічний елемент І, при цьому вихід підсилювача з'єднано з першим входом логічного елемента І, до другого входу цього елемента підключено вихід таймера, а вихід логічного елемента І, підключено до входу лічильника, який обладнано сигнальним табло. 1 UA 76567 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
