Прилад для визначення захворювання корів маститом

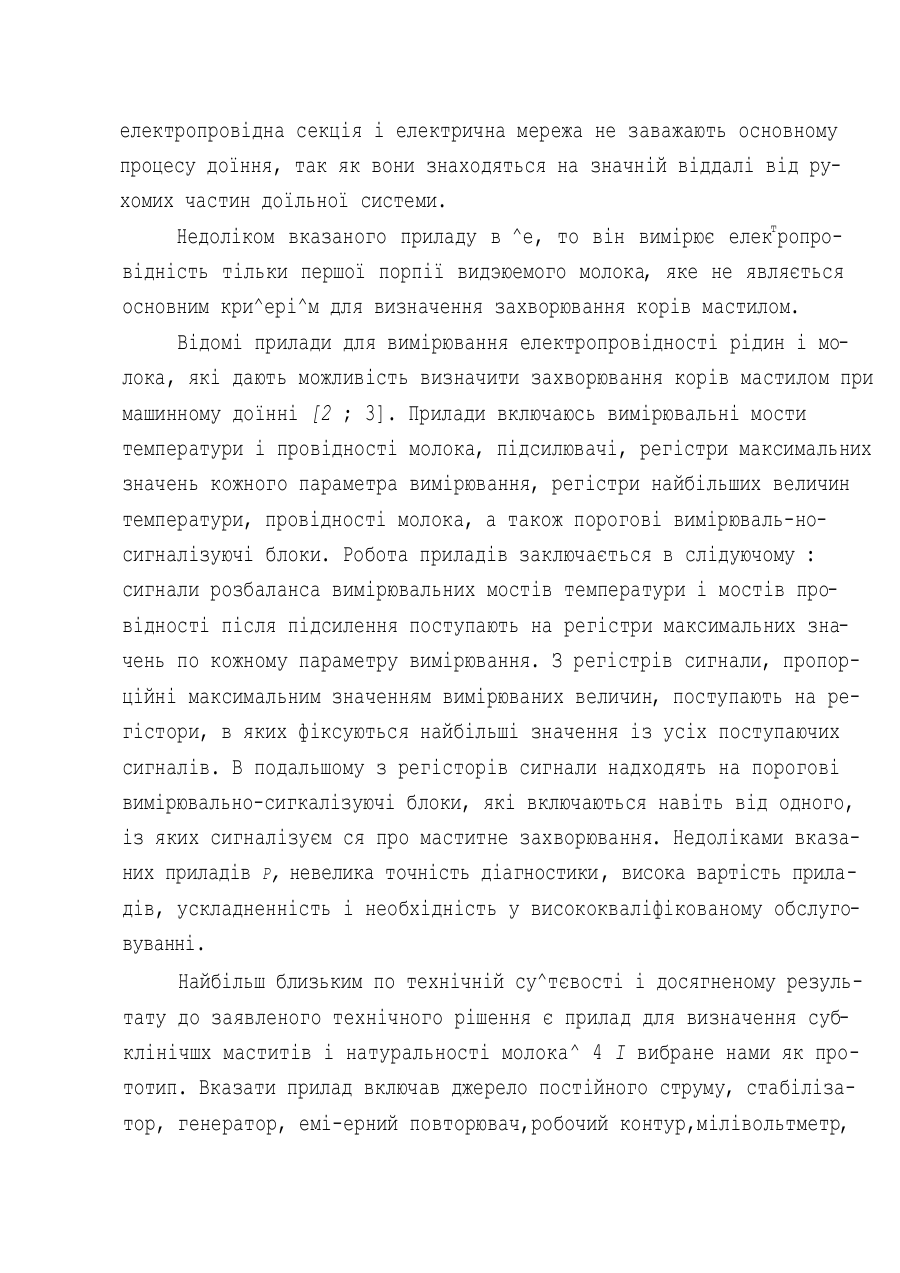

'A 01 7 27/22 Прилад для визначення захворювання корів маститом Прилад відноситься до ветеринарної техніки, до приладів для вимірювання електропровідності молока і визначення захворювання ко рів маститом і може бути використаний в тваринництві. І Відомий прилад визначення маститу у корів, який працює на принципі вимірювання електропровідності молока [і]. Цей приклад має електропровідну секйію з двома електродами, між якими протікає мояоко під час доїння корови, ланцюг подання електричного струму до вказаної секції, тригерну схему, реагуючу на послаблення вказанрго струму і яка відпрацьовується, коли електропровідність молока перевищує завчасне встановлення значення, індикаторний засіб для наглядного і звукового вказання на включення тригерної схеми для запобігання активації тригерного засобу на відповідь на сигнали, вказуйчи на електропровідності першої порції видоюемого молока, пройденого через вказану секцію. Секції розміщують біля впускного отвору у вимірюючій посудині і з'єднують безпосередньо з лінією потоку молока. В цьому положенні електропровідна секція і електрична мережа не заважають основному процесу доїння, так як вони знаходяться на значній віддалі від рухомих частин доїльної системи. Недоліком вказаного приладу в ^е, то він вимірює електропровідність тільки першої порпії видэюемого молока, яке не являється основним кри^ері^м для визначення захворювання корів мастилом. Відомі прилади для вимірювання електропровідності рідин і молока, які дають можливість визначити захворювання корів мастилом при машинному доїнні [2 ; 3]. Прилади включаюсь вимірювальні мости температури і провідності молока, підсилювачі, регістри максимальних значень кожного параметра вимірювання, регістри найбільших величин температури, провідності молока, а також порогові вимірюваль-носигналізуючі блоки. Робота приладів заключається в слідуючому : сигнали розбаланса вимірювальних мостів температури і мостів провідності після підсилення поступають на регістри максимальних значень по кожному параметру вимірювання. З регістрів сигнали, пропорційні максимальним значенням вимірюваних величин, поступають на регістори, в яких фіксуються найбільші значення із усіх поступаючих сигналів. В подальшому з регісторів сигнали надходять на порогові вимірювально-сигкалізуючі блоки, які включаються навіть від одного, із яких сигналізуєм ся про маститне захворювання. Недоліками вказаних приладів Р, невелика точність діагностики, висока вартість приладів, ускладненність і необхідність у висококваліфікованому обслуговуванні. Найбільш близьким по технічній су^тєвості і досягненому результату до заявленого технічного рішення є прилад для визначення субклінічшх маститів і натуральності молока^ 4 І вибране нами як прототип. Вказати прилад включав джерело постійного струму, стабілізатор, генератор, емі-ерний повторювач,робочий контур,мілівольтметр, - З індикатор і датчик. Робота прилада закликається в слідуючому. Напруга від джерела струму через перемикач поскупає на вхід полупровідникового стабілізатора напруги, призначеного для стабілізації напруги бата реї живлення при її старінні. При вимірі напруги батареї від 8,2 до 7,4 В напруга на виході стабілізатора залишається рівним 4 В, Стабілі затор зібраний на двох транзисторах, причому один з них є регулюючим, а другий - підсилювачем постійного струму. Джерелом опорної напруги є стабілотрон. Конденсатор, включений на виході, підвищує стійкість роботи стабілізатора. Регулюючий транзістор включений послідовно з навантаженням. Для підвищення коефіцієнта стабілізації в схем}/ введе на компенсуюча зв"язка. Для колібрування приладу служить ємність,яка підключається паралельно датчику. Прилад мав равномірну гакаяу з чер воним трикутником для калібрування і жовтим сектором , який відповідає "натуральному" молоку. Тобто, лівіше сектора находиться частина шка ли, показуюча на розбавлене молоко, а правше жовтого сектора - учас ! ток відповідаючий "масгпитному" молоку. Одначе, вказаний прилад має ряд суттєвих недоліків. Правильність зображення приладу залежить від стану поверхневого шару молока,наявності піни або тпару збагаченого жиром £5]. При опусканні датчика в молоко його поверхня обхвачується піною або відстоюєною частиною мо лока, то замітно впливав на показники приладу. Крім того, в будові не передбачена температурна компенсаїтія показників приладу; вимірювання необхідно проводити при строго фіксованій температурі /20-22°С/. що сильно ускладнює процес вимірювання. В основу запропонованного винаходу поставлена задача удосконалення приладу для визначення захворювання корів маститом при машинному доїнні, в якому наявність в датчику термістора і регулюючого пристрою виходу електродів на задану глибину забезпечується більш точне вимірювання електропровідності молока і за рахунок нього підвищується надійність визначення як субклінічних, так і більш тяжких Mr*," _ 4 і форм захворювання корів, що дозволяє виключати від споживання неякісного молока, а також вчасно провести лікувальні заходи по оздоровленню тварин. Поставлена задача вирішується тим, що прилад для визначення захворювання корів маститом при машинному доїнні, вміщує джерело пос тійного струму, з'єднаного з генератором струму високої частоти через стабілізатор напруги, робочий контур, датчик електричного стру му, електровимірювальний прилад, згідно винаходу має електроди вико нані у вигляді 2-х висувних стержнів для усунення впливу поверхневого жирового шару на показники приладу. При цьому електроди висуваються із датчика за допомогою спускового крючка після проходження датчиком жирового шару молока, а для підвищення точності вимірювання на голов ці датчика DO зміщено регулююче кільце змінної товщини. \ На Фіг. І представлено електричну схему приладу, на Sir. 2 державку приладу з головкою датчика. Прилад для визначення захворювання корів маститом при машинному доїнні вміщує джерело живлення І, яке складається із чотирьох елементів типу "Марс", стабілізатора напруги 2, зібраного на транзісторі З типу МП 42Б, генератора струму високої частоти 4, рабочого контура 5,датчика 6, Маючого два круглих електроди 7,фіксованих друг проти друга в паралельних площинах на основі 8,електровимірювального приладу 9. Електроди 7 розміщенні всередині корпуса 10 датчика 6. До корпусу 10 прікріплена оболочка II датчика, на якій розміщено спускний крючок 12, а з протилежної сторони існує буртлк ІЗ. Електроди 7 фіксуються в головці датчика за допомогою пружини 15 і регулюючим кільцем змінної товіішни 14. Основа 8 закріплена в державці 16. Від електродів 7 ізолюючі проводи пропущенні по каналу 17 державки 16. Електроди виконанні у вигляді висувних стеркнів довжиною 10+1,5 мм. Електроди 7 датчика б через міст опору підключені до вимірювального приладу b типу ш^иб. иа оазі трансформатора Тр за - 5 безпечуєтся ПІДВІД увлектрииного c^-pywy від джерела живлення І через стабілізатор нагт руги2 до електровимірювального приладу 9. Прилад для визначення захворювання корів маститом працює слідуючим чином. Державку 16 з датчиком б підводять до дослідного зразка молочне но? проби, розмігаенної, наприклад, в стакані або в другій мїстності, опускають головку датчика в молоко, обпираючись буртиком ІЗ на кромку стакана. При цьому електроди 7 датчика знаходяться всередині корнз пуса 10. При натиску на спускний крючок 12, вся оболочка II датчика підтягується вверх проти ді? пружини 15. Тоді електроди 7 висуваються в молоко за торець корпуса 10 і не обхвачуються піною або відстоюеною частиною молока. Регулюють глубину проникнення електродів за допомогою зміни товшини кільця 14. При включеному живленні і при зануренні датчика в молоко високочистотна напруга на робочому контурі 5 починає зростати /в залежності від вмісту хлоридів в молоці/ і через трансформатор Тр і резіс^ори R3-£g П0СФУтіаб СТРУМ на діодчий місту-Vg, детєктувться і поступав на спілковий електровимірювальний прилад 9. Прилад мав рівномірну шкалу з червоним трикутником для колібрування, зеленим сектором, який відповідав "натуральному" молотії і червоним сектором, вказуючому на маститне молоко. В приладі використано термістор для температурної компенсації показників електропровідності молока. Установка виходної напруги виконується за допомогою зміного резистора R^. Через 5-Ю секунд після включення знімають показники приладу. Приклад пра,ктичнопо використання приладу. Запропонований прилад був досліджений в дослідному господарстві "Прогрес" Харківського зооветеринарного інституту на здорових і хворих тваринах. Схема і результати експерименту показані в таблиці І. - б Таблиця І, електропровідносте Показники КІЛЬКІСТЬ . Дитома електропровідність досліджуваних ; молока, См/м Нормальне молоко 0,453 + 0,085 Мастит долі вимені І 0,651 + 0,096 / / 0,725 + 0,095 х Мастит р долей вимені 0,295 + 0,089 Розбавлене молоко водою пропорцією І: ї х - різниця з контролем достовірна / Р кий В А. Прудні
