Клітка для вирощування ремонтного молодняку кролів

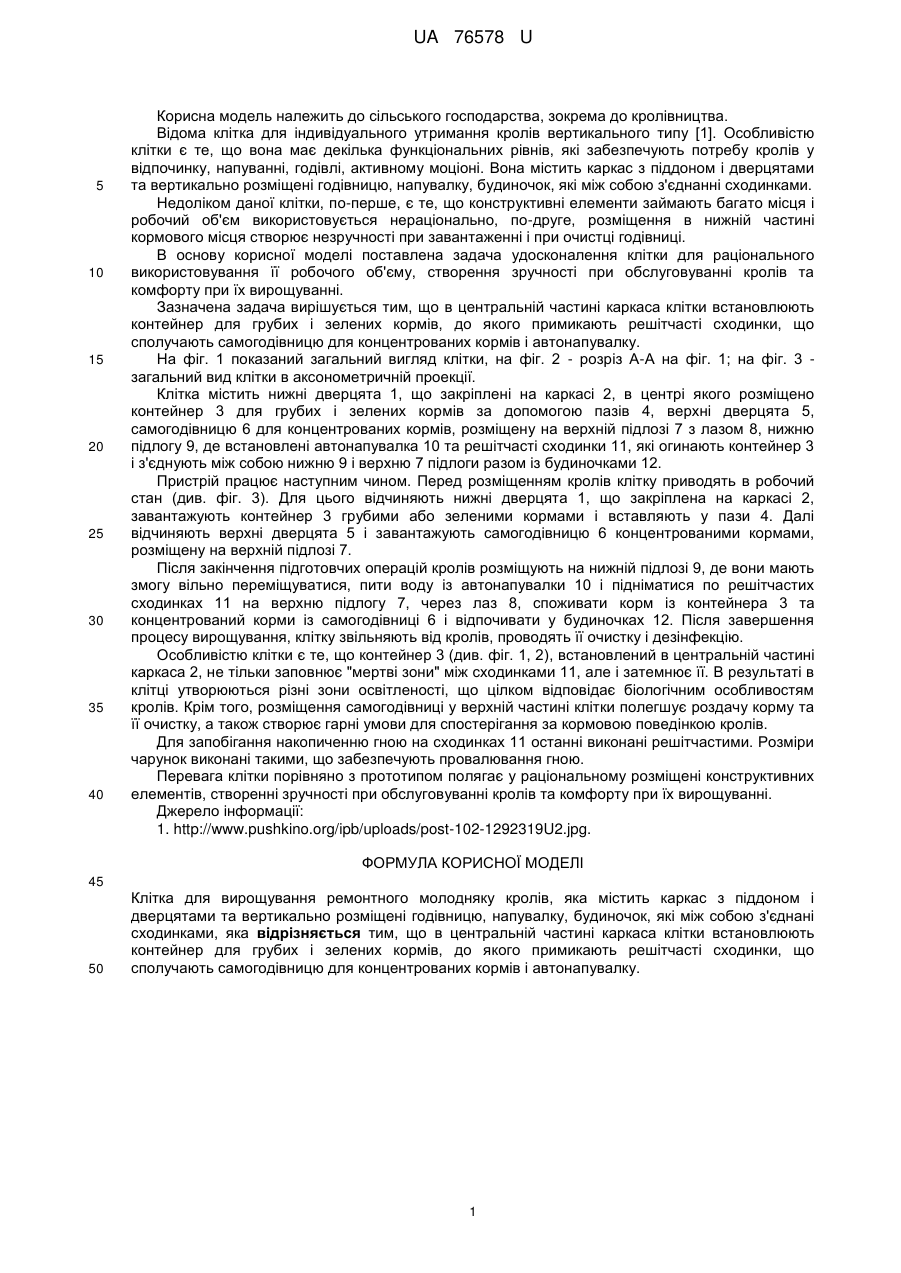

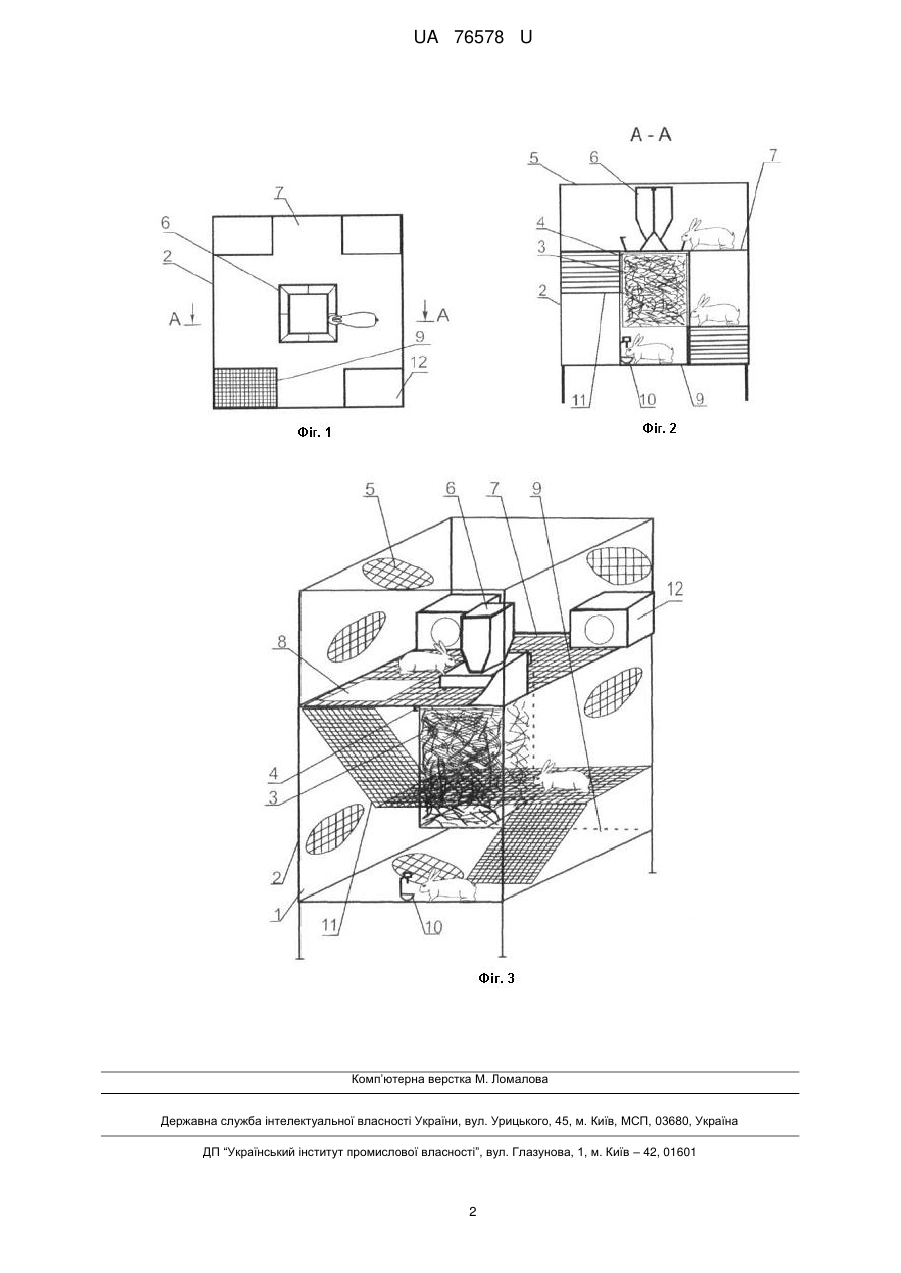

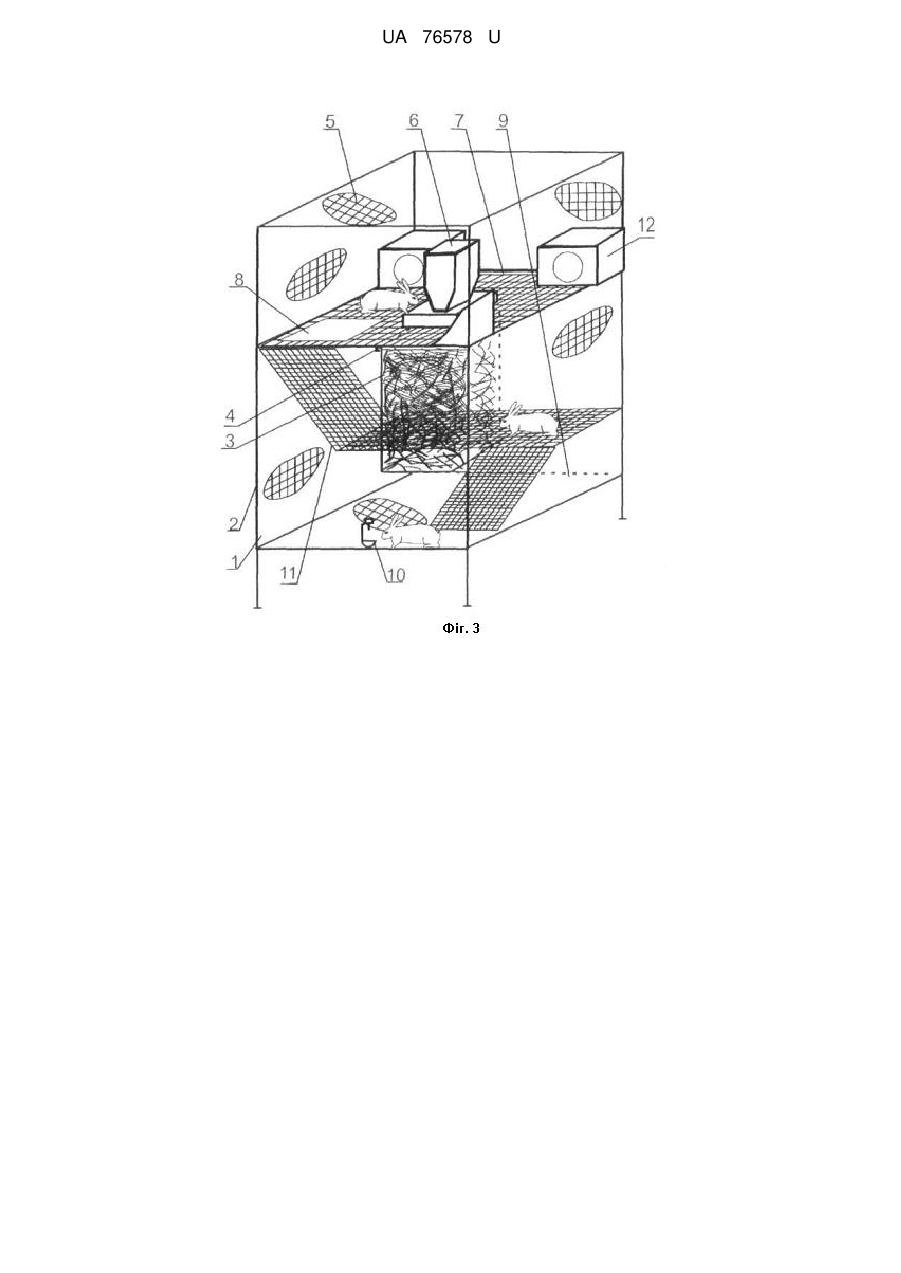

Реферат: UA 76578 U UA 76578 U 5 10 15 20 25 30 35 40 Корисна модель належить до сільського господарства, зокрема до кролівництва. Відома клітка для індивідуального утримання кролів вертикального типу [1]. Особливістю клітки є те, що вона має декілька функціональних рівнів, які забезпечують потребу кролів у відпочинку, напуванні, годівлі, активному моціоні. Вона містить каркас з піддоном і дверцятами та вертикально розміщені годівницю, напувалку, будиночок, які між собою з'єднанні сходинками. Недоліком даної клітки, по-перше, є те, що конструктивні елементи займають багато місця і робочий об'єм використовується нераціонально, по-друге, розміщення в нижній частині кормового місця створює незручності при завантаженні і при очистці годівниці. В основу корисної моделі поставлена задача удосконалення клітки для раціонального використовування її робочого об'єму, створення зручності при обслуговуванні кролів та комфорту при їх вирощуванні. Зазначена задача вирішується тим, що в центральній частині каркаса клітки встановлюють контейнер для грубих і зелених кормів, до якого примикають решітчасті сходинки, що сполучають самогодівницю для концентрованих кормів і автонапувалку. На фіг. 1 показаний загальний вигляд клітки, на фіг. 2 - розріз А-А на фіг. 1; на фіг. 3 загальний вид клітки в аксонометричній проекції. Клітка містить нижні дверцята 1, що закріплені на каркасі 2, в центрі якого розміщено контейнер 3 для грубих і зелених кормів за допомогою пазів 4, верхні дверцята 5, самогодівницю 6 для концентрованих кормів, розміщену на верхній підлозі 7 з лазом 8, нижню підлогу 9, де встановлені автонапувалка 10 та решітчасті сходинки 11, які огинають контейнер 3 і з'єднують між собою нижню 9 і верхню 7 підлоги разом із будиночками 12. Пристрій працює наступним чином. Перед розміщенням кролів клітку приводять в робочий стан (див. фіг. 3). Для цього відчиняють нижні дверцята 1, що закріплена на каркасі 2, завантажують контейнер 3 грубими або зеленими кормами і вставляють у пази 4. Далі відчиняють верхні дверцята 5 і завантажують самогодівницю 6 концентрованими кормами, розміщену на верхній підлозі 7. Після закінчення підготовчих операцій кролів розміщують на нижній підлозі 9, де вони мають змогу вільно переміщуватися, пити воду із автонапувалки 10 і підніматися по решітчастих сходинках 11 на верхню підлогу 7, через лаз 8, споживати корм із контейнера 3 та концентрований корми із самогодівниці 6 і відпочивати у будиночках 12. Після завершення процесу вирощування, клітку звільняють від кролів, проводять її очистку і дезінфекцію. Особливістю клітки є те, що контейнер 3 (див. фіг. 1, 2), встановлений в центральній частині каркаса 2, не тільки заповнює "мертві зони" між сходинками 11, але і затемнює її. В результаті в клітці утворюються різні зони освітленості, що цілком відповідає біологічним особливостям кролів. Крім того, розміщення самогодівниці у верхній частині клітки полегшує роздачу корму та її очистку, а також створює гарні умови для спостерігання за кормовою поведінкою кролів. Для запобігання накопиченню гною на сходинках 11 останні виконані решітчастими. Розміри чарунок виконані такими, що забезпечують провалювання гною. Перевага клітки порівняно з прототипом полягає у раціональному розміщені конструктивних елементів, створенні зручності при обслуговуванні кролів та комфорту при їх вирощуванні. Джерело інформації: 1. http://www.pushkino.org/ipb/uploads/post-102-1292319U2.jpg. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Клітка для вирощування ремонтного молодняку кролів, яка містить каркас з піддоном і дверцятами та вертикально розміщені годівницю, напувалку, будиночок, які між собою з'єднані сходинками, яка відрізняється тим, що в центральній частині каркаса клітки встановлюють контейнер для грубих і зелених кормів, до якого примикають решітчасті сходинки, що сполучають самогодівницю для концентрованих кормів і автонапувалку. 1 UA 76578 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
