Комбайн для збирання зернових культур

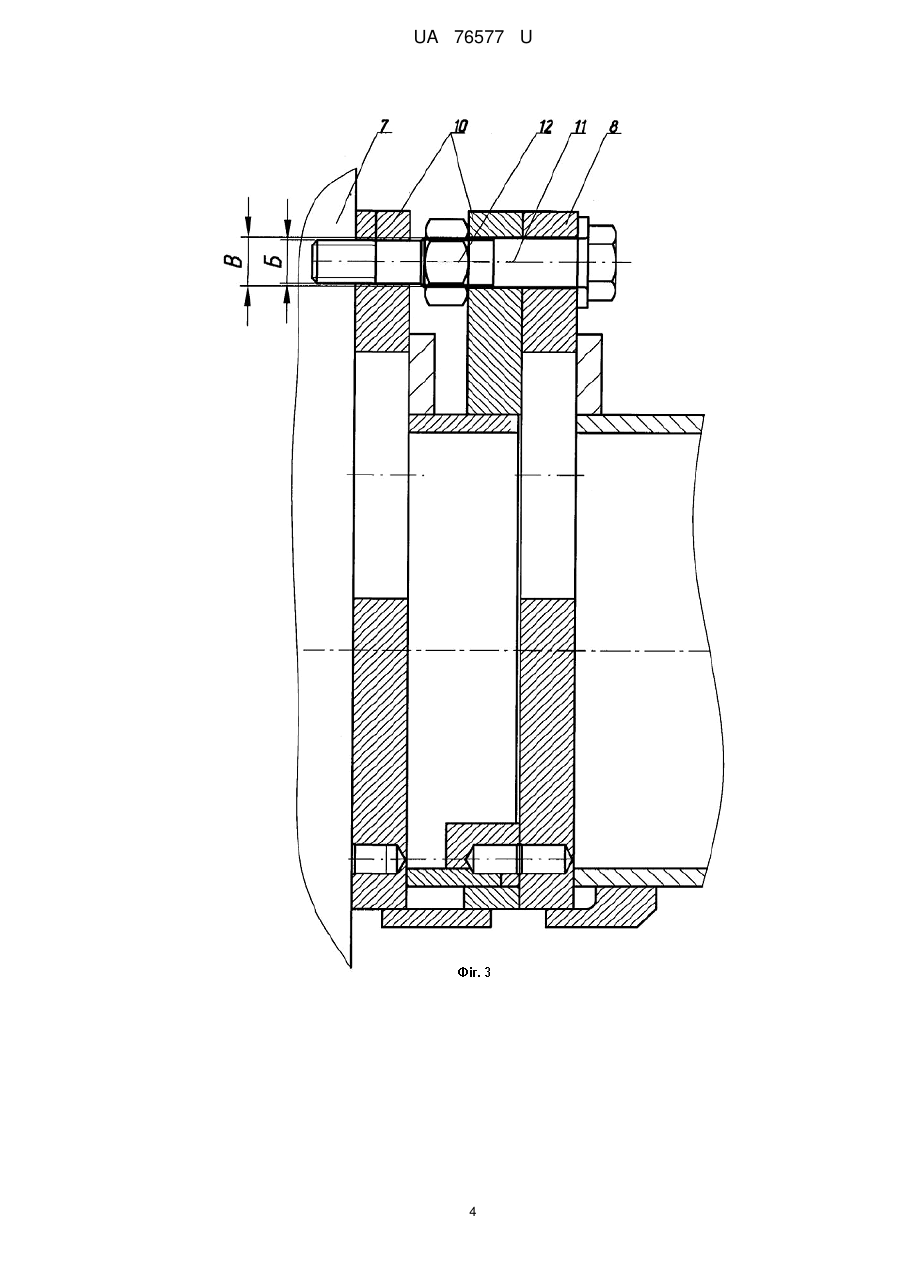

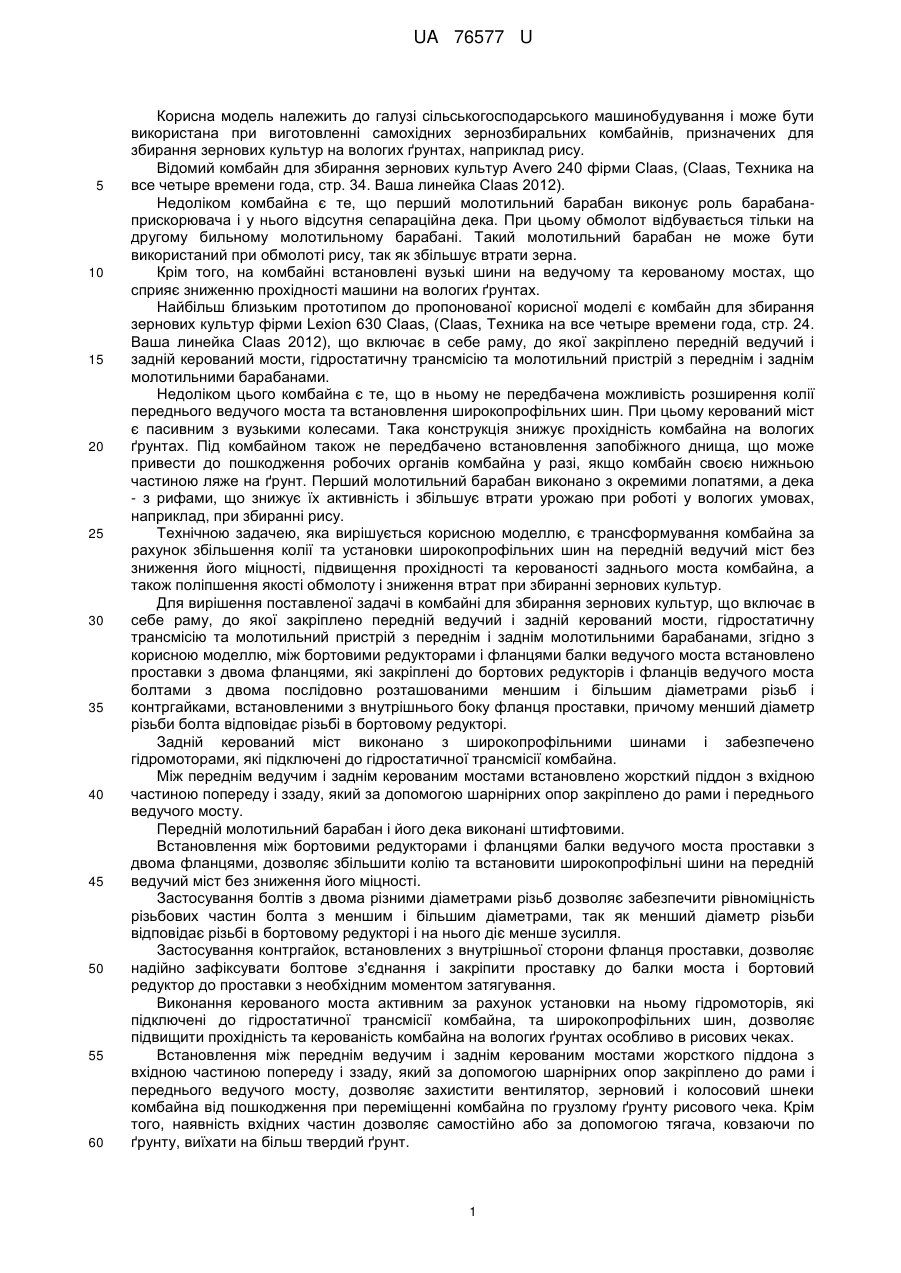

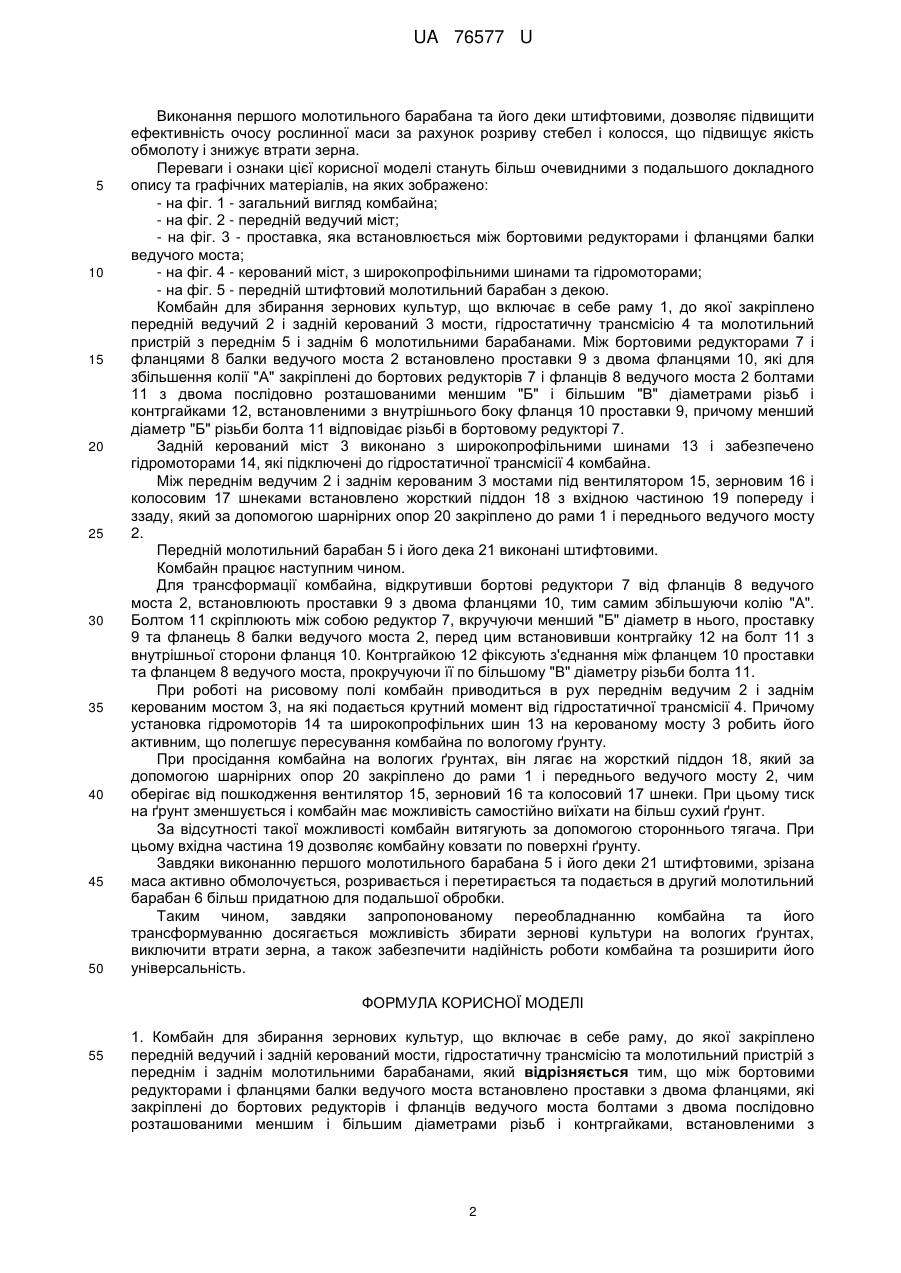

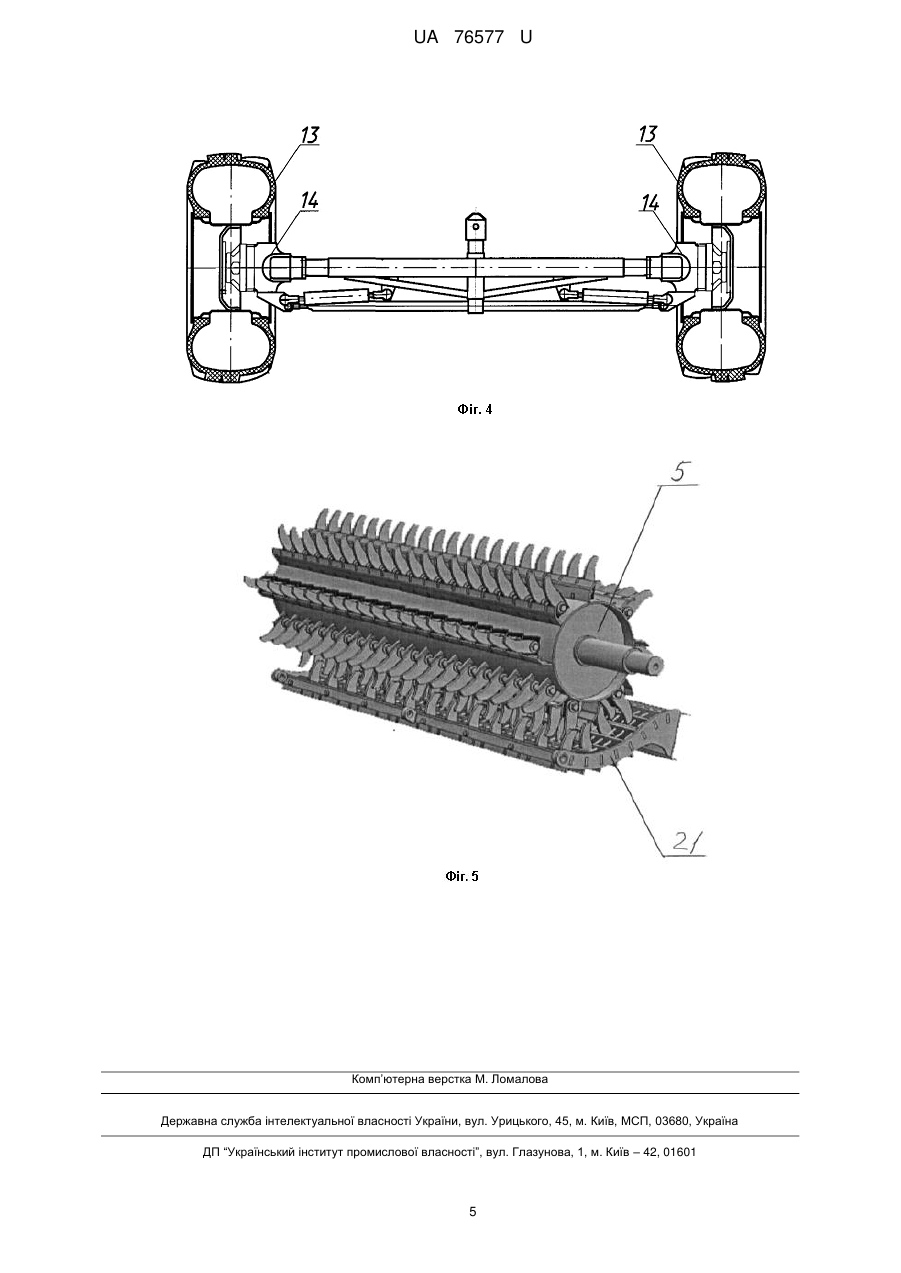

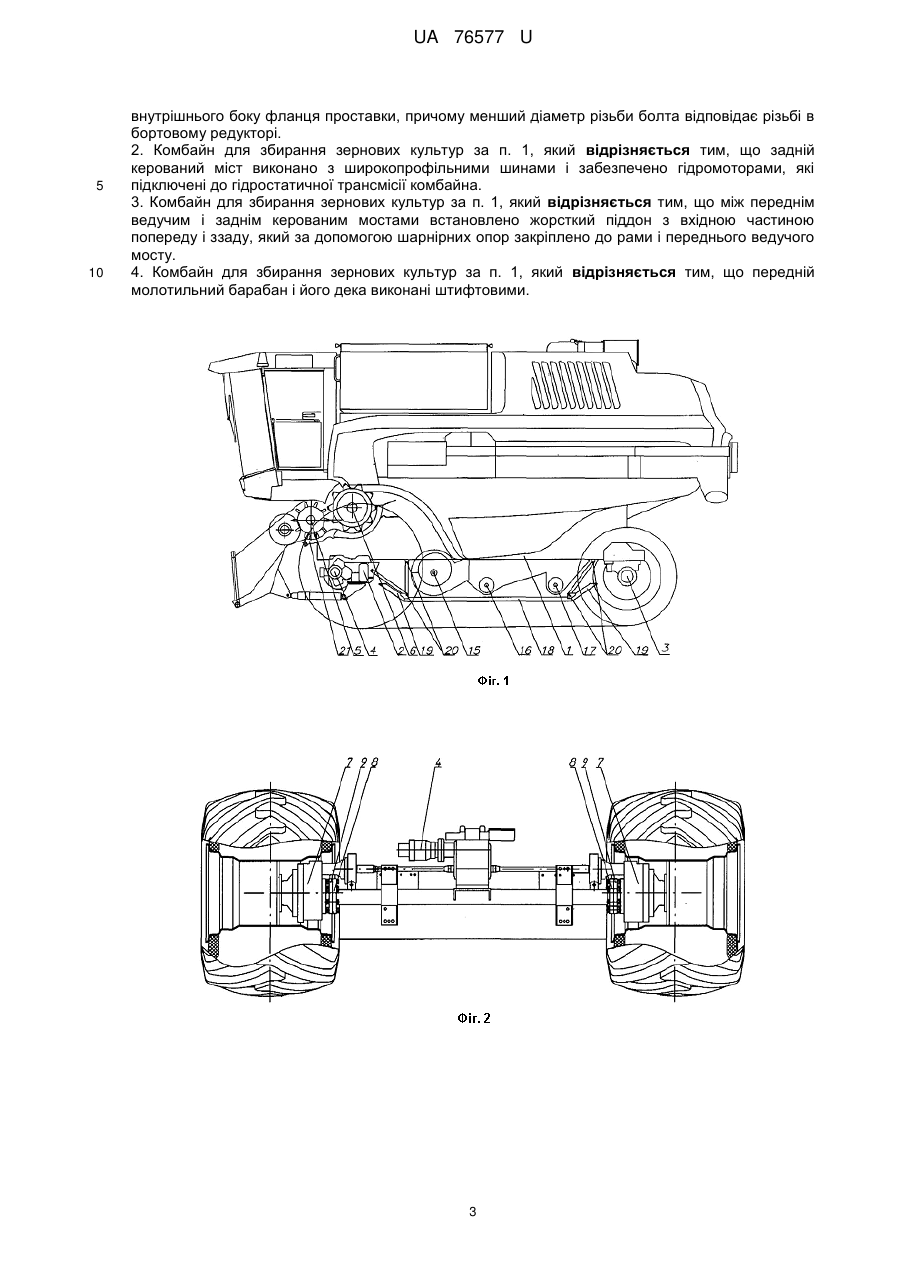

Реферат: Комбайн для збирання зернових культур, що включає в себе раму, до якої закріплено передній ведучий і задній керований мости, гідростатичну трансмісію та молотильний пристрій з переднім і заднім молотильними барабанами, крім того між бортовими редукторами і фланцями балки ведучого моста встановлено проставки з двома фланцями, які закріплені до бортових редукторів і фланців ведучого моста болтами з двома послідовно розташованими меншим і більшим діаметрами різьб і контргайками, встановленими з внутрішнього боку фланця проставки, причому менший діаметр різьби болта відповідає різьбі в бортовому редукторі. UA 76577 U (12) UA 76577 U UA 76577 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі сільськогосподарського машинобудування і може бути використана при виготовленні самохідних зернозбиральних комбайнів, призначених для збирання зернових культур на вологих ґрунтах, наприклад рису. Відомий комбайн для збирання зернових культур Avero 240 фірми Claas, (Claas, Техника на все четыре времени года, стр. 34. Ваша линейка Claas 2012). Недоліком комбайна є те, що перший молотильний барабан виконує роль барабанаприскорювача і у нього відсутня сепараційна дека. При цьому обмолот відбувається тільки на другому бильному молотильному барабані. Такий молотильний барабан не може бути використаний при обмолоті рису, так як збільшує втрати зерна. Крім того, на комбайні встановлені вузькі шини на ведучому та керованому мостах, що сприяє зниженню прохідності машини на вологих ґрунтах. Найбільш близьким прототипом до пропонованої корисної моделі є комбайн для збирання зернових культур фірми Lexion 630 Claas, (Claas, Техника на все четыре времени года, стр. 24. Ваша линейка Claas 2012), що включає в себе раму, до якої закріплено передній ведучий і задній керований мости, гідростатичну трансмісію та молотильний пристрій з переднім і заднім молотильними барабанами. Недоліком цього комбайна є те, що в ньому не передбачена можливість розширення колії переднього ведучого моста та встановлення широкопрофільних шин. При цьому керований міст є пасивним з вузькими колесами. Така конструкція знижує прохідність комбайна на вологих ґрунтах. Під комбайном також не передбачено встановлення запобіжного днища, що може привести до пошкодження робочих органів комбайна у разі, якщо комбайн своєю нижньою частиною ляже на ґрунт. Перший молотильний барабан виконано з окремими лопатями, а дека - з рифами, що знижує їх активність і збільшує втрати урожаю при роботі у вологих умовах, наприклад, при збиранні рису. Технічною задачею, яка вирішується корисною моделлю, є трансформування комбайна за рахунок збільшення колії та установки широкопрофільних шин на передній ведучий міст без зниження його міцності, підвищення прохідності та керованості заднього моста комбайна, а також поліпшення якості обмолоту і зниження втрат при збиранні зернових культур. Для вирішення поставленої задачі в комбайні для збирання зернових культур, що включає в себе раму, до якої закріплено передній ведучий і задній керований мости, гідростатичну трансмісію та молотильний пристрій з переднім і заднім молотильними барабанами, згідно з корисною моделлю, між бортовими редукторами і фланцями балки ведучого моста встановлено проставки з двома фланцями, які закріплені до бортових редукторів і фланців ведучого моста болтами з двома послідовно розташованими меншим і більшим діаметрами різьб і контргайками, встановленими з внутрішнього боку фланця проставки, причому менший діаметр різьби болта відповідає різьбі в бортовому редукторі. Задній керований міст виконано з широкопрофільними шинами і забезпечено гідромоторами, які підключені до гідростатичної трансмісії комбайна. Між переднім ведучим і заднім керованим мостами встановлено жорсткий піддон з вхідною частиною попереду і ззаду, який за допомогою шарнірних опор закріплено до рами і переднього ведучого мосту. Передній молотильний барабан і його дека виконані штифтовими. Встановлення між бортовими редукторами і фланцями балки ведучого моста проставки з двома фланцями, дозволяє збільшити колію та встановити широкопрофільні шини на передній ведучий міст без зниження його міцності. Застосування болтів з двома різними діаметрами різьб дозволяє забезпечити рівноміцність різьбових частин болта з меншим і більшим діаметрами, так як менший діаметр різьби відповідає різьбі в бортовому редукторі і на нього діє менше зусилля. Застосування контргайок, встановлених з внутрішньої сторони фланця проставки, дозволяє надійно зафіксувати болтове з'єднання і закріпити проставку до балки моста і бортовий редуктор до проставки з необхідним моментом затягування. Виконання керованого моста активним за рахунок установки на ньому гідромоторів, які підключені до гідростатичної трансмісії комбайна, та широкопрофільних шин, дозволяє підвищити прохідність та керованість комбайна на вологих ґрунтах особливо в рисових чеках. Встановлення між переднім ведучим і заднім керованим мостами жорсткого піддона з вхідною частиною попереду і ззаду, який за допомогою шарнірних опор закріплено до рами і переднього ведучого мосту, дозволяє захистити вентилятор, зерновий і колосовий шнеки комбайна від пошкодження при переміщенні комбайна по грузлому ґрунту рисового чека. Крім того, наявність вхідних частин дозволяє самостійно або за допомогою тягача, ковзаючи по ґрунту, виїхати на більш твердий ґрунт. 1 UA 76577 U 5 10 15 20 25 30 35 40 45 50 Виконання першого молотильного барабана та його деки штифтовими, дозволяє підвищити ефективність очосу рослинної маси за рахунок розриву стебел і колосся, що підвищує якість обмолоту і знижує втрати зерна. Переваги і ознаки цієї корисної моделі стануть більш очевидними з подальшого докладного опису та графічних матеріалів, на яких зображено: - на фіг. 1 - загальний вигляд комбайна; - на фіг. 2 - передній ведучий міст; - на фіг. 3 - проставка, яка встановлюється між бортовими редукторами і фланцями балки ведучого моста; - на фіг. 4 - керований міст, з широкопрофільними шинами та гідромоторами; - на фіг. 5 - передній штифтовий молотильний барабан з декою. Комбайн для збирання зернових культур, що включає в себе раму 1, до якої закріплено передній ведучий 2 і задній керований 3 мости, гідростатичну трансмісію 4 та молотильний пристрій з переднім 5 і заднім 6 молотильними барабанами. Між бортовими редукторами 7 і фланцями 8 балки ведучого моста 2 встановлено проставки 9 з двома фланцями 10, які для збільшення колії "А" закріплені до бортових редукторів 7 і фланців 8 ведучого моста 2 болтами 11 з двома послідовно розташованими меншим "Б" і більшим "В" діаметрами різьб і контргайками 12, встановленими з внутрішнього боку фланця 10 проставки 9, причому менший діаметр "Б" різьби болта 11 відповідає різьбі в бортовому редукторі 7. Задній керований міст 3 виконано з широкопрофільними шинами 13 і забезпечено гідромоторами 14, які підключені до гідростатичної трансмісії 4 комбайна. Між переднім ведучим 2 і заднім керованим 3 мостами під вентилятором 15, зерновим 16 і колосовим 17 шнеками встановлено жорсткий піддон 18 з вхідною частиною 19 попереду і ззаду, який за допомогою шарнірних опор 20 закріплено до рами 1 і переднього ведучого мосту 2. Передній молотильний барабан 5 і його дека 21 виконані штифтовими. Комбайн працює наступним чином. Для трансформації комбайна, відкрутивши бортові редуктори 7 від фланців 8 ведучого моста 2, встановлюють проставки 9 з двома фланцями 10, тим самим збільшуючи колію "А". Болтом 11 скріплюють між собою редуктор 7, вкручуючи менший "Б" діаметр в нього, проставку 9 та фланець 8 балки ведучого моста 2, перед цим встановивши контргайку 12 на болт 11 з внутрішньої сторони фланця 10. Контргайкою 12 фіксують з'єднання між фланцем 10 проставки та фланцем 8 ведучого моста, прокручуючи її по більшому "В" діаметру різьби болта 11. При роботі на рисовому полі комбайн приводиться в рух переднім ведучим 2 і заднім керованим мостом 3, на які подається крутний момент від гідростатичної трансмісії 4. Причому установка гідромоторів 14 та широкопрофільних шин 13 на керованому мосту 3 робить його активним, що полегшує пересування комбайна по вологому ґрунту. При просідання комбайна на вологих ґрунтах, він лягає на жорсткий піддон 18, який за допомогою шарнірних опор 20 закріплено до рами 1 і переднього ведучого мосту 2, чим оберігає від пошкодження вентилятор 15, зерновий 16 та колосовий 17 шнеки. При цьому тиск на ґрунт зменшується і комбайн має можливість самостійно виїхати на більш сухий ґрунт. За відсутності такої можливості комбайн витягують за допомогою стороннього тягача. При цьому вхідна частина 19 дозволяє комбайну ковзати по поверхні ґрунту. Завдяки виконанню першого молотильного барабана 5 і його деки 21 штифтовими, зрізана маса активно обмолочується, розривається і перетирається та подається в другий молотильний барабан 6 більш придатною для подальшої обробки. Таким чином, завдяки запропонованому переобладнанню комбайна та його трансформуванню досягається можливість збирати зернові культури на вологих ґрунтах, виключити втрати зерна, а також забезпечити надійність роботи комбайна та розширити його універсальність. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 1. Комбайн для збирання зернових культур, що включає в себе раму, до якої закріплено передній ведучий і задній керований мости, гідростатичну трансмісію та молотильний пристрій з переднім і заднім молотильними барабанами, який відрізняється тим, що між бортовими редукторами і фланцями балки ведучого моста встановлено проставки з двома фланцями, які закріплені до бортових редукторів і фланців ведучого моста болтами з двома послідовно розташованими меншим і більшим діаметрами різьб і контргайками, встановленими з 2 UA 76577 U 5 10 внутрішнього боку фланця проставки, причому менший діаметр різьби болта відповідає різьбі в бортовому редукторі. 2. Комбайн для збирання зернових культур за п. 1, який відрізняється тим, що задній керований міст виконано з широкопрофільними шинами і забезпечено гідромоторами, які підключені до гідростатичної трансмісії комбайна. 3. Комбайн для збирання зернових культур за п. 1, який відрізняється тим, що між переднім ведучим і заднім керованим мостами встановлено жорсткий піддон з вхідною частиною попереду і ззаду, який за допомогою шарнірних опор закріплено до рами і переднього ведучого мосту. 4. Комбайн для збирання зернових культур за п. 1, який відрізняється тим, що передній молотильний барабан і його дека виконані штифтовими. 3 UA 76577 U 4 UA 76577 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 5
