Плунжерний вібраційний гідроциліндр

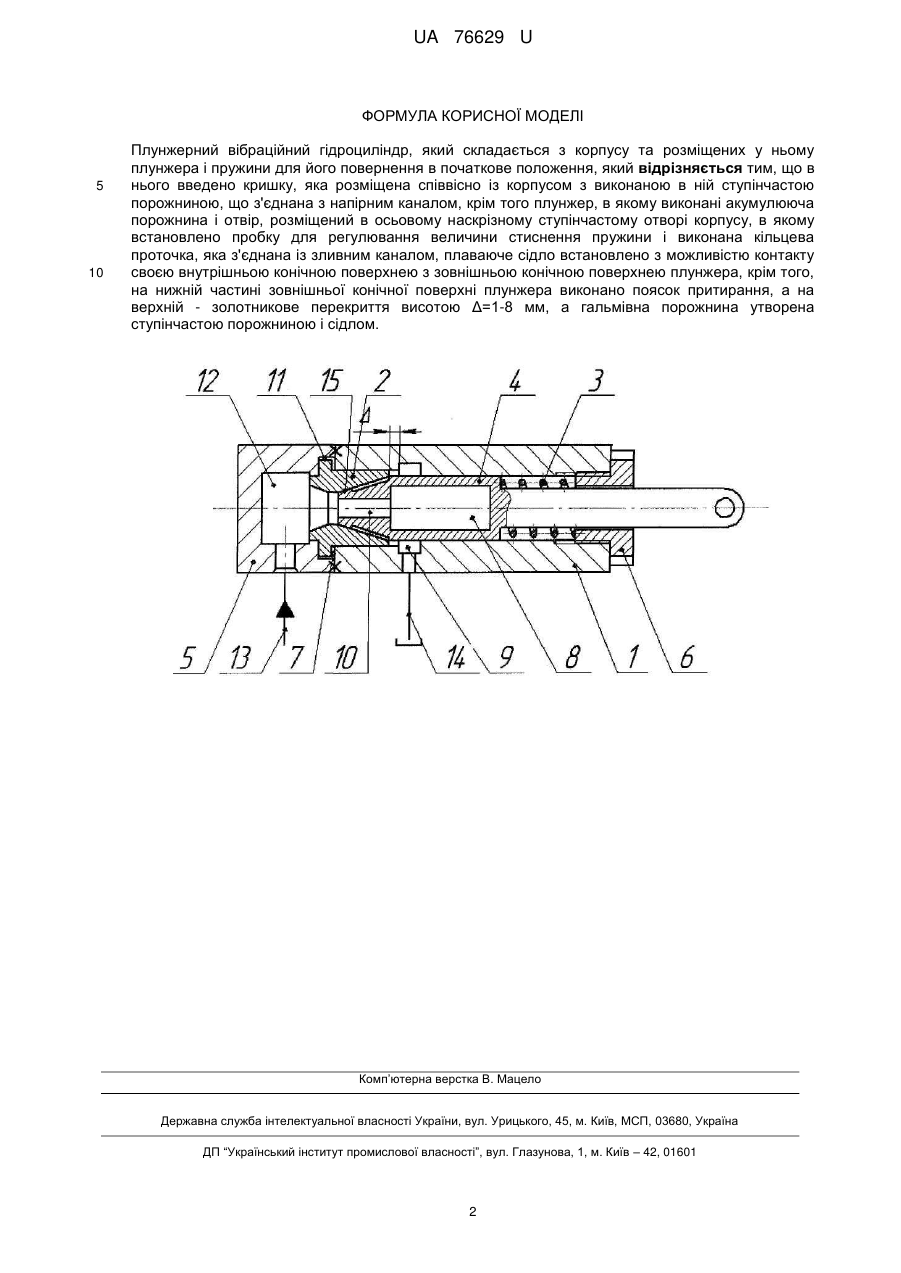

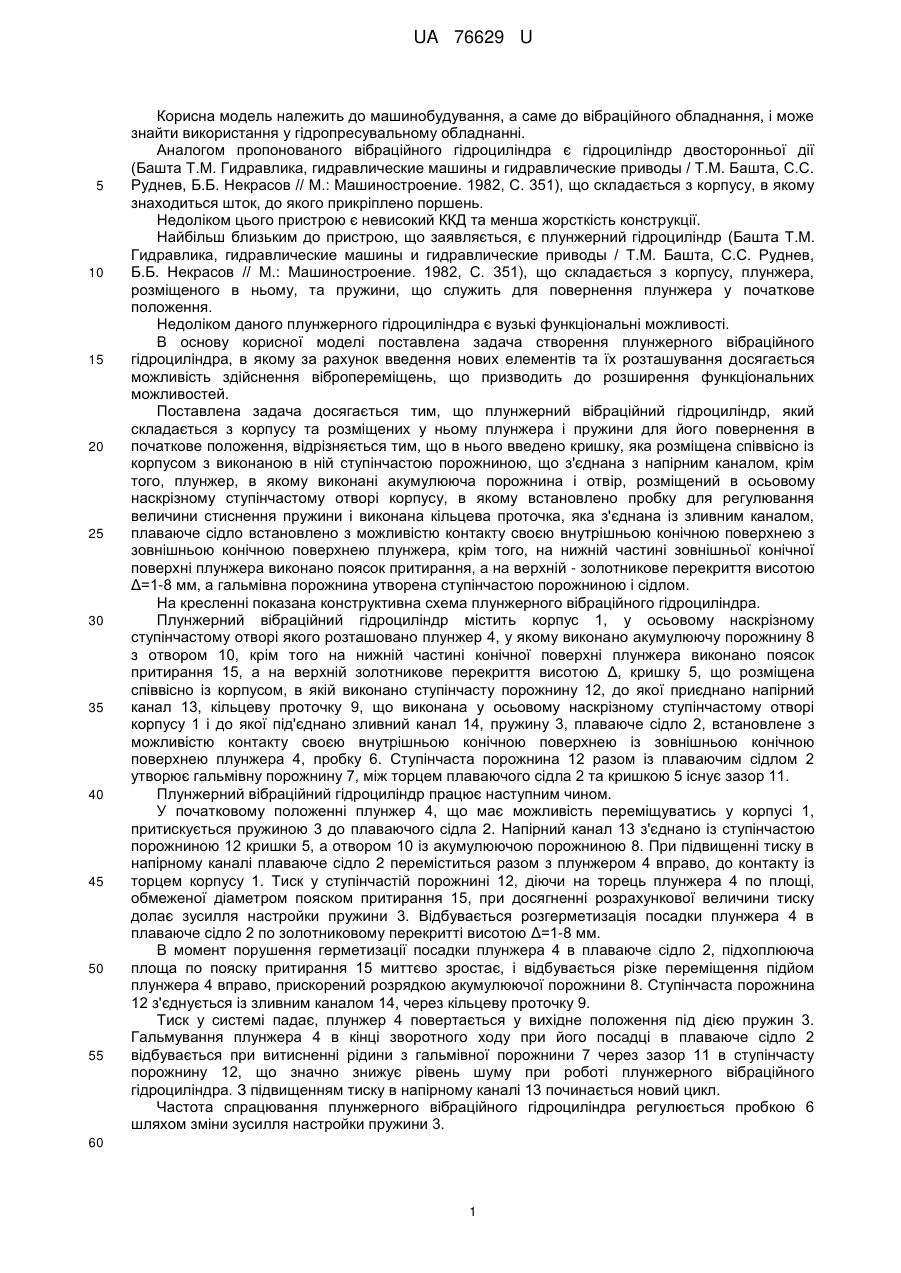

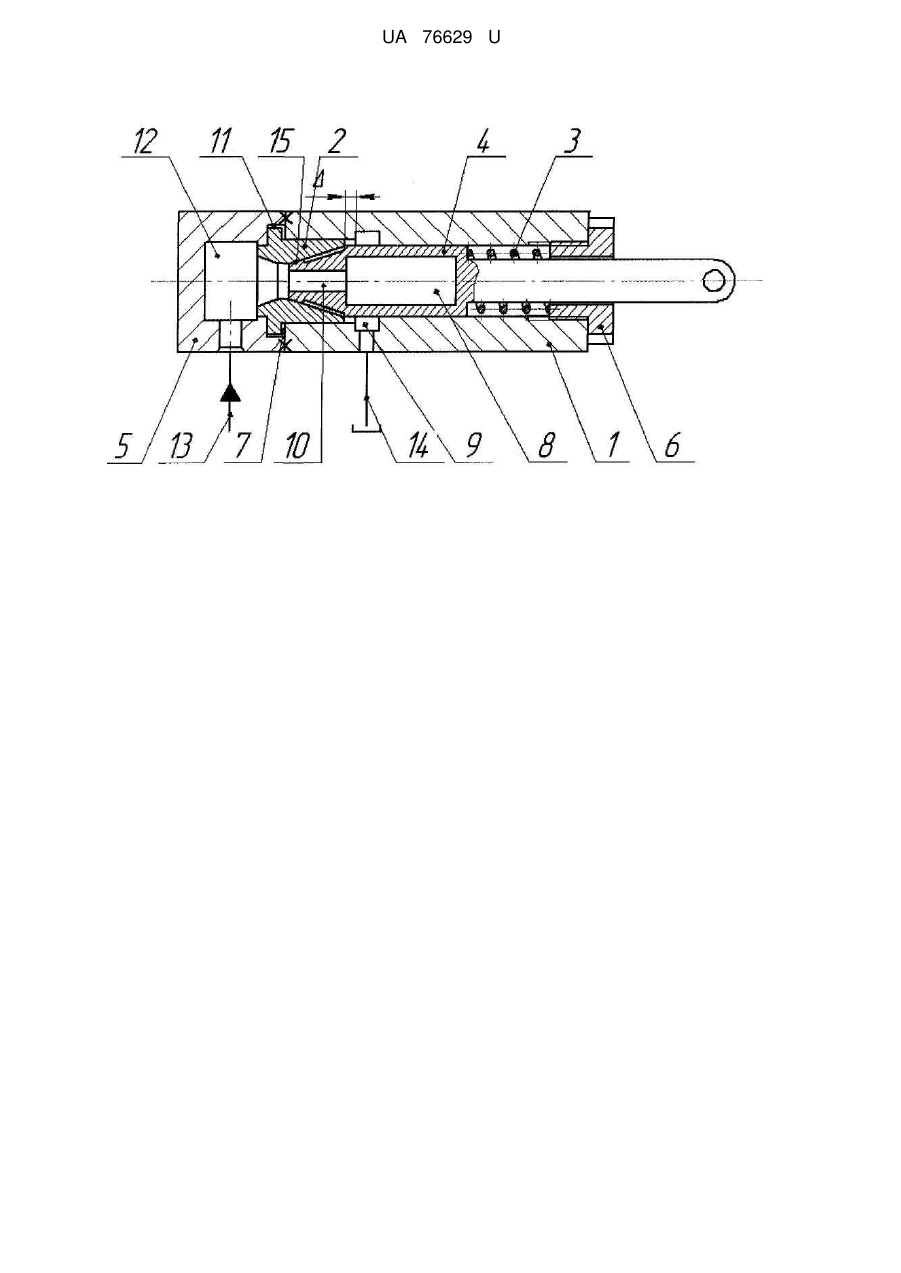

Реферат: Плунжерний вібраційний гідроциліндр складається з корпусу та розміщених у ньому плунжера і пружини для його повернення в початкове положення. До гідроциліндра введено кришку, яка розміщена співвісно із корпусом з виконаною в ній ступінчастою порожниною, що з'єднана з напірним каналом, крім того плунжер, в якому виконані акумулююча порожнина і отвір, розміщений в осьовому наскрізному ступінчастому отворі корпусу, в якому встановлено пробку для регулювання величини стиснення пружини і виконана кільцева проточка, яка з'єднана із зливним каналом. Плаваюче сідло встановлено з можливістю контакту своєю внутрішньою конічною поверхнею з зовнішньою конічною поверхнею плунжера. Крім того на нижній частині зовнішньої конічної поверхні плунжера виконано поясок притирання, а на верхній - золотникове перекриття висотою Δ=1-8 мм, а гальмівна порожнина утворена ступінчастою порожниною і сідлом. UA 76629 U (54) ПЛУНЖЕРНИЙ ВІБРАЦІЙНИЙ ГІДРОЦИЛІНДР UA 76629 U UA 76629 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування, а саме до вібраційного обладнання, і може знайти використання у гідропресувальному обладнанні. Аналогом пропонованого вібраційного гідроциліндра є гідроциліндр двосторонньої дії (Башта Т.М. Гидравлика, гидравлические машины и гидравлические приводы / Т.М. Башта, С.С. Руднев, Б.Б. Некрасов // М.: Машиностроение. 1982, С. 351), що складається з корпусу, в якому знаходиться шток, до якого прикріплено поршень. Недоліком цього пристрою є невисокий ККД та менша жорсткість конструкції. Найбільш близьким до пристрою, що заявляється, є плунжерний гідроциліндр (Башта Т.М. Гидравлика, гидравлические машины и гидравлические приводы / Т.М. Башта, С.С. Руднев, Б.Б. Некрасов // М.: Машиностроение. 1982, С. 351), що складається з корпусу, плунжера, розміщеного в ньому, та пружини, що служить для повернення плунжера у початкове положення. Недоліком даного плунжерного гідроциліндра є вузькі функціональні можливості. В основу корисної моделі поставлена задача створення плунжерного вібраційного гідроциліндра, в якому за рахунок введення нових елементів та їх розташування досягається можливість здійснення вібропереміщень, що призводить до розширення функціональних можливостей. Поставлена задача досягається тим, що плунжерний вібраційний гідроциліндр, який складається з корпусу та розміщених у ньому плунжера і пружини для його повернення в початкове положення, відрізняється тим, що в нього введено кришку, яка розміщена співвісно із корпусом з виконаною в ній ступінчастою порожниною, що з'єднана з напірним каналом, крім того, плунжер, в якому виконані акумулююча порожнина і отвір, розміщений в осьовому наскрізному ступінчастому отворі корпусу, в якому встановлено пробку для регулювання величини стиснення пружини і виконана кільцева проточка, яка з'єднана із зливним каналом, плаваюче сідло встановлено з можливістю контакту своєю внутрішньою конічною поверхнею з зовнішньою конічною поверхнею плунжера, крім того, на нижній частині зовнішньої конічної поверхні плунжера виконано поясок притирання, а на верхній - золотникове перекриття висотою Δ=1-8 мм, а гальмівна порожнина утворена ступінчастою порожниною і сідлом. На кресленні показана конструктивна схема плунжерного вібраційного гідроциліндра. Плунжерний вібраційний гідроциліндр містить корпус 1, у осьовому наскрізному ступінчастому отворі якого розташовано плунжер 4, у якому виконано акумулюючу порожнину 8 з отвором 10, крім того на нижній частині конічної поверхні плунжера виконано поясок притирання 15, а на верхній золотникове перекриття висотою Δ, кришку 5, що розміщена співвісно із корпусом, в якій виконано ступінчасту порожнину 12, до якої приєднано напірний канал 13, кільцеву проточку 9, що виконана у осьовому наскрізному ступінчастому отворі корпусу 1 і до якої під'єднано зливний канал 14, пружину 3, плаваюче сідло 2, встановлене з можливістю контакту своєю внутрішньою конічною поверхнею із зовнішньою конічною поверхнею плунжера 4, пробку 6. Ступінчаста порожнина 12 разом із плаваючим сідлом 2 утворює гальмівну порожнину 7, між торцем плаваючого сідла 2 та кришкою 5 існує зазор 11. Плунжерний вібраційний гідроциліндр працює наступним чином. У початковому положенні плунжер 4, що має можливість переміщуватись у корпусі 1, притискується пружиною 3 до плаваючого сідла 2. Напірний канал 13 з'єднано із ступінчастою порожниною 12 кришки 5, а отвором 10 із акумулюючою порожниною 8. При підвищенні тиску в напірному каналі плаваюче сідло 2 переміститься разом з плунжером 4 вправо, до контакту із торцем корпусу 1. Тиск у ступінчастій порожнині 12, діючи на торець плунжера 4 по площі, обмеженої діаметром пояском притирання 15, при досягненні розрахункової величини тиску долає зусилля настройки пружини 3. Відбувається розгерметизація посадки плунжера 4 в плаваюче сідло 2 по золотниковому перекритті висотою Δ=1-8 мм. В момент порушення герметизації посадки плунжера 4 в плаваюче сідло 2, підхоплююча площа по пояску притирання 15 миттєво зростає, і відбувається різке переміщення підйом плунжера 4 вправо, прискорений розрядкою акумулюючої порожнини 8. Ступінчаста порожнина 12 з'єднується із зливним каналом 14, через кільцеву проточку 9. Тиск у системі падає, плунжер 4 повертається у вихідне положення під дією пружин 3. Гальмування плунжера 4 в кінці зворотного ходу при його посадці в плаваюче сідло 2 відбувається при витисненні рідини з гальмівної порожнини 7 через зазор 11 в ступінчасту порожнину 12, що значно знижує рівень шуму при роботі плунжерного вібраційного гідроциліндра. З підвищенням тиску в напірному каналі 13 починається новий цикл. Частота спрацювання плунжерного вібраційного гідроциліндра регулюється пробкою 6 шляхом зміни зусилля настройки пружини 3. 60 1 UA 76629 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Плунжерний вібраційний гідроциліндр, який складається з корпусу та розміщених у ньому плунжера і пружини для його повернення в початкове положення, який відрізняється тим, що в нього введено кришку, яка розміщена співвісно із корпусом з виконаною в ній ступінчастою порожниною, що з'єднана з напірним каналом, крім того плунжер, в якому виконані акумулююча порожнина і отвір, розміщений в осьовому наскрізному ступінчастому отворі корпусу, в якому встановлено пробку для регулювання величини стиснення пружини і виконана кільцева проточка, яка з'єднана із зливним каналом, плаваюче сідло встановлено з можливістю контакту своєю внутрішньою конічною поверхнею з зовнішньою конічною поверхнею плунжера, крім того, на нижній частині зовнішньої конічної поверхні плунжера виконано поясок притирання, а на верхній - золотникове перекриття висотою Δ=1-8 мм, а гальмівна порожнина утворена ступінчастою порожниною і сідлом. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
