Датчик

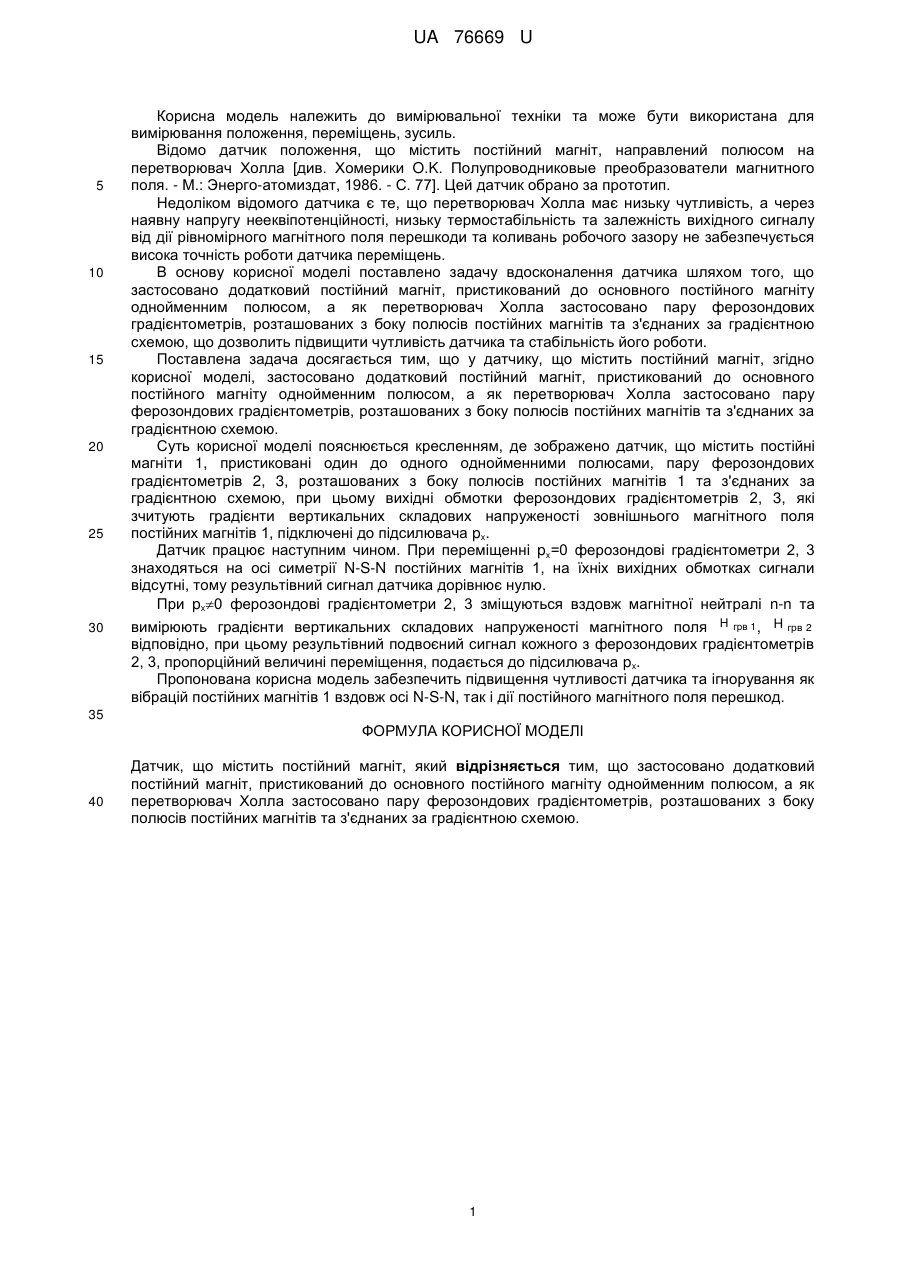

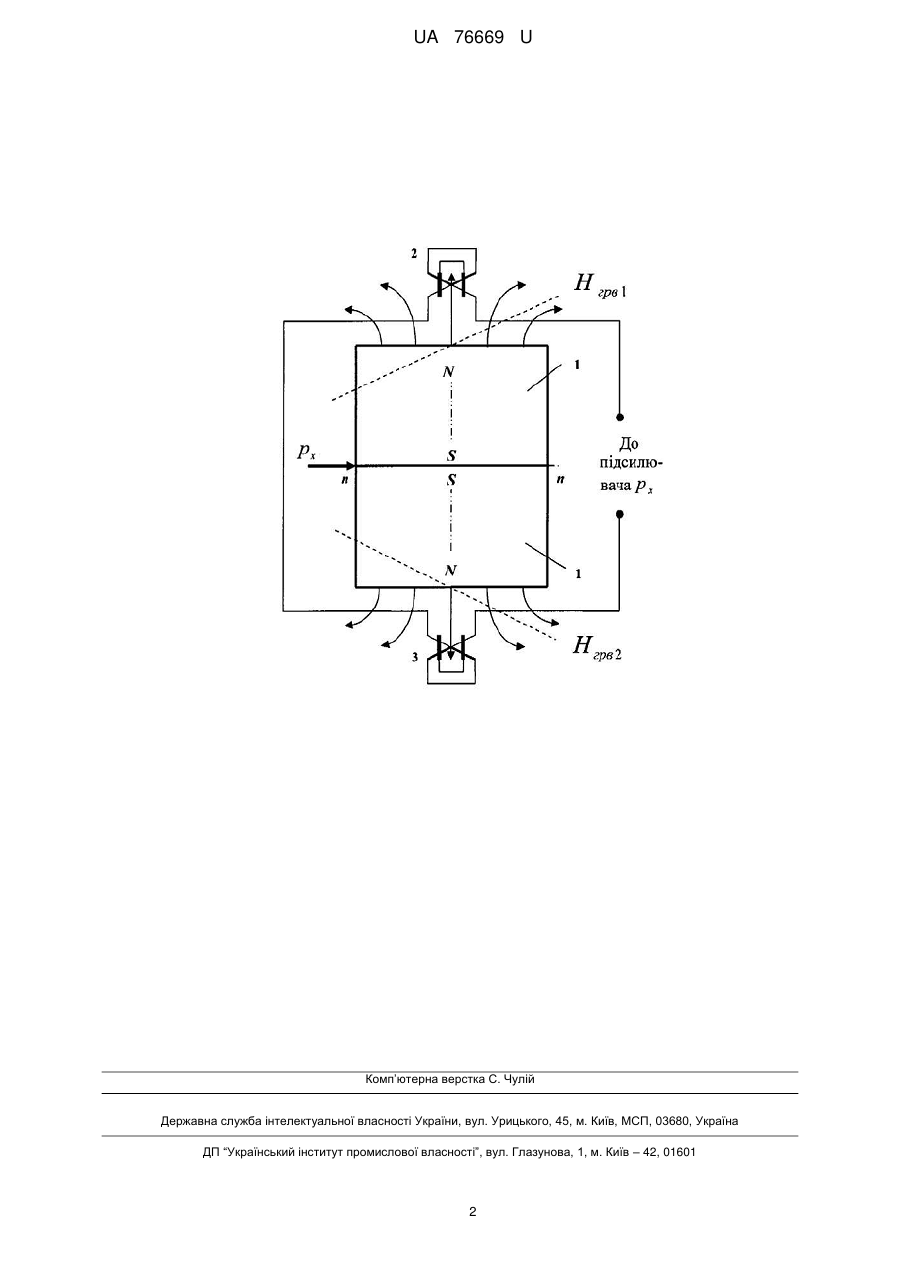

Реферат: UA 76669 U UA 76669 U 5 10 15 20 25 30 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання положення, переміщень, зусиль. Відомо датчик положення, що містить постійний магніт, направлений полюсом на перетворювач Холла [див. Хомерики O.K. Полупроводниковые преобразователи магнитного поля. - М.: Энерго-атомиздат, 1986. - С. 77]. Цей датчик обрано за прототип. Недоліком відомого датчика є те, що перетворювач Холла має низьку чутливість, а через наявну напругу нееквіпотенційності, низьку термостабільність та залежність вихідного сигналу від дії рівномірного магнітного поля перешкоди та коливань робочого зазору не забезпечується висока точність роботи датчика переміщень. В основу корисної моделі поставлено задачу вдосконалення датчика шляхом того, що застосовано додатковий постійний магніт, пристикований до основного постійного магніту однойменним полюсом, а як перетворювач Холла застосовано пару ферозондових градієнтометрів, розташованих з боку полюсів постійних магнітів та з'єднаних за градієнтною схемою, що дозволить підвищити чутливість датчика та стабільність його роботи. Поставлена задача досягається тим, що у датчику, що містить постійний магніт, згідно корисної моделі, застосовано додатковий постійний магніт, пристикований до основного постійного магніту однойменним полюсом, а як перетворювач Холла застосовано пару ферозондових градієнтометрів, розташованих з боку полюсів постійних магнітів та з'єднаних за градієнтною схемою. Суть корисної моделі пояснюється кресленням, де зображено датчик, що містить постійні магніти 1, пристиковані один до одного однойменними полюсами, пару ферозондових градієнтометрів 2, 3, розташованих з боку полюсів постійних магнітів 1 та з'єднаних за градієнтною схемою, при цьому вихідні обмотки ферозондових градієнтометрів 2, 3, які зчитують градієнти вертикальних складових напруженості зовнішнього магнітного поля постійних магнітів 1, підключені до підсилювача px. Датчик працює наступним чином. При переміщенні px=0 ферозондові градієнтометри 2, 3 знаходяться на осі симетрії N-S-N постійних магнітів 1, на їхніх вихідних обмотках сигнали відсутні, тому результівний сигнал датчика дорівнює нулю. При px0 ферозондові градієнтометри 2, 3 зміщуються вздовж магнітної нейтралі n-n та вимірюють градієнти вертикальних складових напруженості магнітного поля H грв 1 , H грв 2 відповідно, при цьому результівний подвоєний сигнал кожного з ферозондових градієнтометрів 2, 3, пропорційний величині переміщення, подається до підсилювача px. Пропонована корисна модель забезпечить підвищення чутливості датчика та ігнорування як вібрацій постійних магнітів 1 вздовж осі N-S-N, так і дії постійного магнітного поля перешкод. 35 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Датчик, що містить постійний магніт, який відрізняється тим, що застосовано додатковий постійний магніт, пристикований до основного постійного магніту однойменним полюсом, а як перетворювач Холла застосовано пару ферозондових градієнтометрів, розташованих з боку полюсів постійних магнітів та з'єднаних за градієнтною схемою. 1 UA 76669 U Комп’ютерна верстка С. Чулій Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
