Датчик

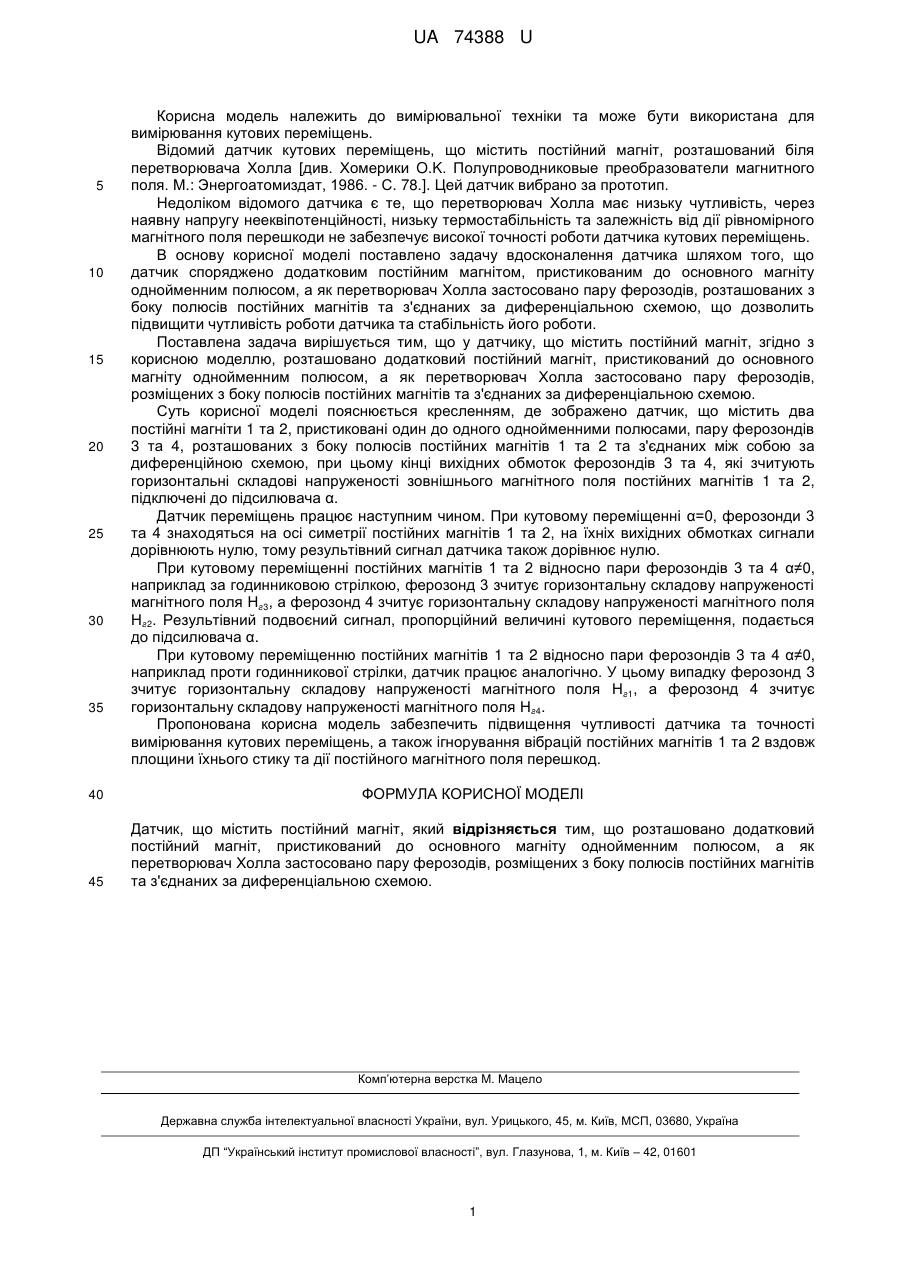

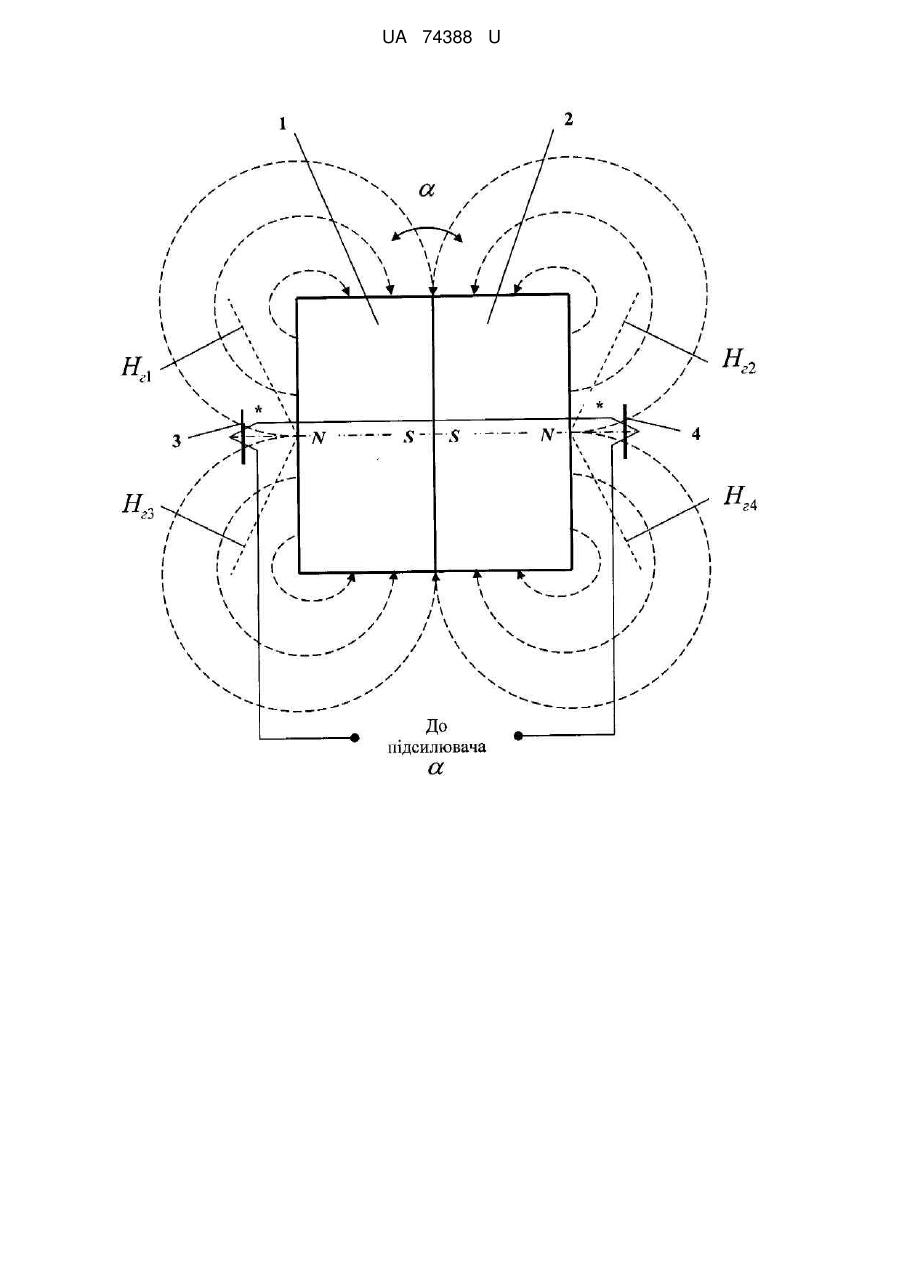

Реферат: UA 74388 U UA 74388 U 5 10 15 20 25 30 35 Корисна модель належить до вимірювальної техніки та може бути використана для вимірювання кутових переміщень. Відомий датчик кутових переміщень, що містить постійний магніт, розташований біля перетворювача Холла [див. Хомерики O.K. Полупроводниковые преобразователи магнитного поля. М.: Энергоатомиздат, 1986. - С. 78.]. Цей датчик вибрано за прототип. Недоліком відомого датчика є те, що перетворювач Холла має низьку чутливість, через наявну напругу нееквіпотенційності, низьку термостабільність та залежність від дії рівномірного магнітного поля перешкоди не забезпечує високої точності роботи датчика кутових переміщень. В основу корисної моделі поставлено задачу вдосконалення датчика шляхом того, що датчик споряджено додатковим постійним магнітом, пристикованим до основного магніту однойменним полюсом, а як перетворювач Холла застосовано пару ферозодів, розташованих з боку полюсів постійних магнітів та з'єднаних за диференціальною схемою, що дозволить підвищити чутливість роботи датчика та стабільність його роботи. Поставлена задача вирішується тим, що у датчику, що містить постійний магніт, згідно з корисною моделлю, розташовано додатковий постійний магніт, пристикований до основного магніту однойменним полюсом, а як перетворювач Холла застосовано пару ферозодів, розміщених з боку полюсів постійних магнітів та з'єднаних за диференціальною схемою. Суть корисної моделі пояснюється кресленням, де зображено датчик, що містить два постійні магніти 1 та 2, пристиковані один до одного однойменними полюсами, пару ферозондів 3 та 4, розташованих з боку полюсів постійних магнітів 1 та 2 та з'єднаних між собою за диференційною схемою, при цьому кінці вихідних обмоток ферозондів 3 та 4, які зчитують горизонтальні складові напруженості зовнішнього магнітного поля постійних магнітів 1 та 2, підключені до підсилювача α. Датчик переміщень працює наступним чином. При кутовому переміщенні α=0, ферозонди 3 та 4 знаходяться на осі симетрії постійних магнітів 1 та 2, на їхніх вихідних обмотках сигнали дорівнюють нулю, тому результівний сигнал датчика також дорівнює нулю. При кутовому переміщенні постійних магнітів 1 та 2 відносно пари ферозондів 3 та 4 α≠0, наприклад за годинниковою стрілкою, ферозонд 3 зчитує горизонтальну складову напруженості магнітного поля Нг3, а ферозонд 4 зчитує горизонтальну складову напруженості магнітного поля Нг2. Результівний подвоєний сигнал, пропорційний величині кутового переміщення, подається до підсилювача α. При кутовому переміщенню постійних магнітів 1 та 2 відносно пари ферозондів 3 та 4 α≠0, наприклад проти годинникової стрілки, датчик працює аналогічно. У цьому випадку ферозонд 3 зчитує горизонтальну складову напруженості магнітного поля Нг1, а ферозонд 4 зчитує горизонтальну складову напруженості магнітного поля Нг4. Пропонована корисна модель забезпечить підвищення чутливості датчика та точності вимірювання кутових переміщень, а також ігнорування вібрацій постійних магнітів 1 та 2 вздовж площини їхнього стику та дії постійного магнітного поля перешкод. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Датчик, що містить постійний магніт, який відрізняється тим, що розташовано додатковий постійний магніт, пристикований до основного магніту однойменним полюсом, а як перетворювач Холла застосовано пару ферозодів, розміщених з боку полюсів постійних магнітів та з'єднаних за диференціальною схемою. Комп’ютерна верстка M. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 1
