Спосіб комутації електричного кола

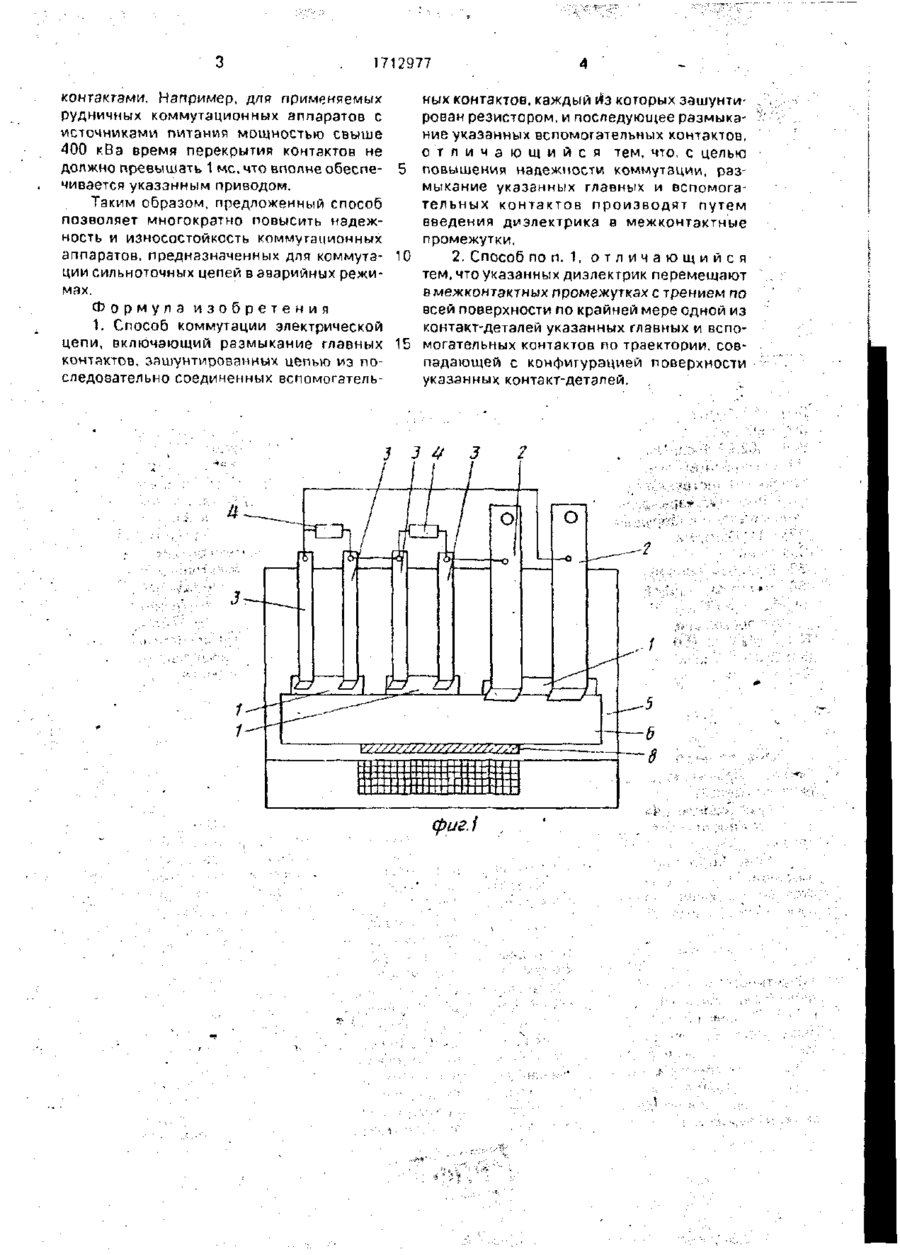

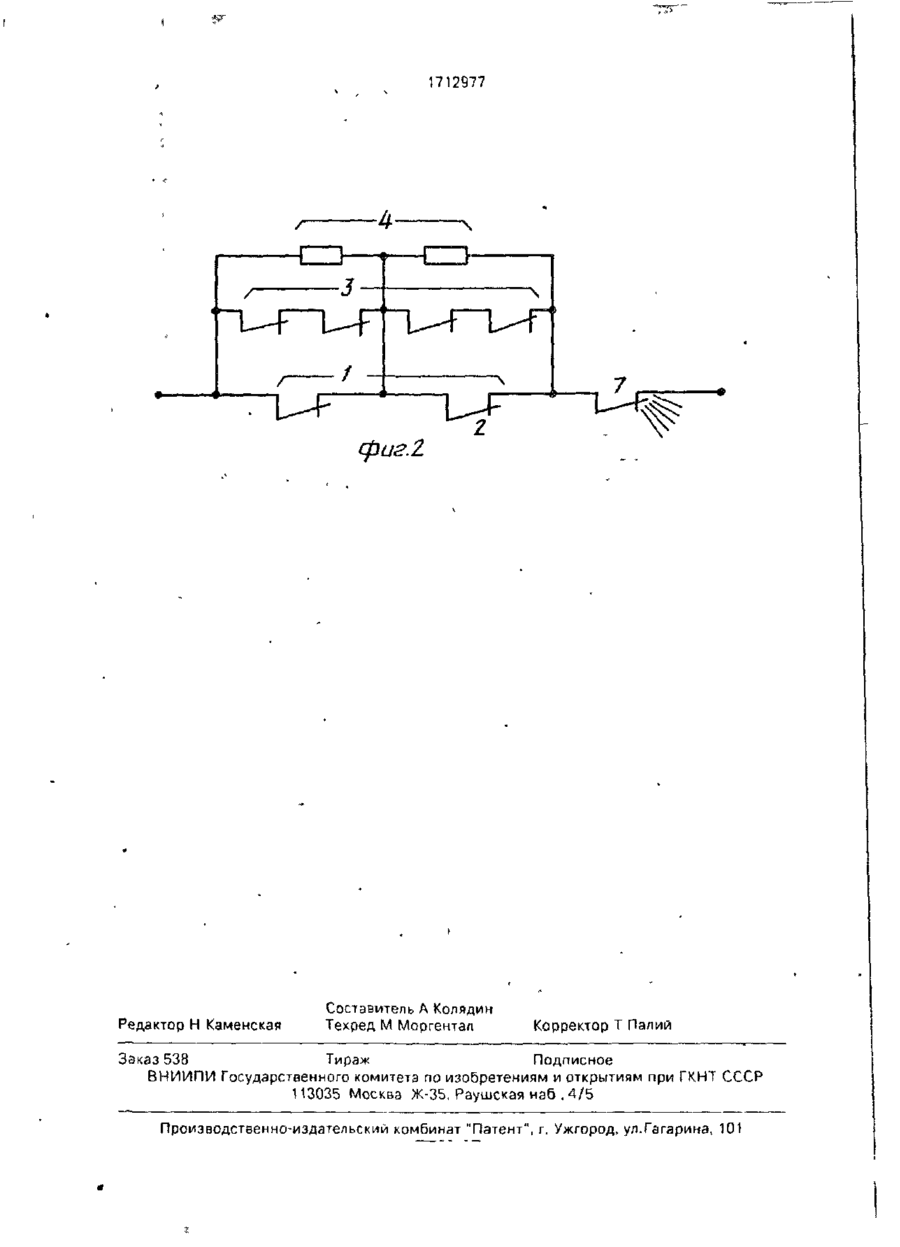

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИК (19) П1) (SD5 Н 01 Н 9/30 ГОСУДАРСТВЕННЫЙ КОМИТЕТ ПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМ ПРИ ГКНТ СССР К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ 1 (21)4667655/07 (22)13 02 89 (46)15.02 92 Бюл. №6 (71) Всесоюзный научно-исследовательский проектно-конструкторский и технологический институт взрывоззщищенного и рудничного электрооборудования (72) А И Пархоменко. В С. Дзюбзн и В Н Сэаицкмй (53)621 3.014 2(088 8) (56) Патент Франции Г 2338561, , Ф кл Н 01 Н9/32, 1977. Авторское свидетельство СССР N* 4457621, кл. Н 01 Н 9/30, 1988 (54) СПОСОБ КОММУТАЦИИ ЭЛЕКТРИЧЕСКОЙ ЦЕПИ (57) Изобретение относится к электротехнике и предназначено для коммутации электрических цепей Цель изобретения повышение надежности коммутации При отключении цепіл сначала размыкают главные 1 2, а затем вспомогательные 3 контакты. Контакты 1-3 размыкают путем введения диэлектрика в межконтактные промежутки Указанный диэлектрик перемещают в межконтактных промежутках с трением по всей поверхности по крайней мере одной из контакг-детзлеи указанных контактов 1-3 Предложенный способ позволяет повысить надежность и износостойкость сильноточных коммутационных аппаратов. 1 з п. ф-лы, 2 ил Изобретение относится к электротехнике и предназначено для коммутации электрических цепей. Целью изобретения является повышение надежности коммутации электрических цепей На фиг 1 и 2 представлены конструкция и принципиальная схема варианта устройства, реализующего предложенный способ коммутации электрической цепи дает с поверхностью (плоскостью) непод вижных контактов 1 Способ коммутации электрической цепи реализуется следующим образом После размыкания главных контактов 1-2ток переходит во вспомогательные группы контактов 1-3 а после их размыкания в резисторы 4, что наглядно отображено на фиг 2 Таким образом, в коммутируемую цепь вводят резисторы, в результате чего ограничивают ток. снижают угол между то ком и напряжением, что существенно облегчает условия окончательного размыкания цепи и гашения дуги контактом 7 При этом диэлектрическую деталь 6 соединяют с подвижной частью быстродействующего приво да 8, например, индукционно-динамического что облегчает выполнение условия прохождения диэлектрической деталью по всем по верхностям контактов за время МЄНЬШРЄ времени, необходимого для взрыва металлического мостика между расходящимися Плоские неподвижные контакты 1 главных 2 и вспомогательных 3 групп контактов, зашунтированных резисторами 4, расположены (запрессованы) на изоляционной детали 5 Диэлектрическая деталь 6 входит в межконтактиое пространство главных контактов 1 -2, а затем вспомогательных групп 1-3 с трением по всем поверхностям неподвижных контактов с последующим переходом на изоляционную деталь 5 Траектория движения диэлектрической детали 6 говпа С 1712977 контактами. Например, для применяемых ных контактов, каждый из которых зашунтирудничных коммутационных аппаратов с рован резистором, и последующее размыкаисточниками питания мощностью свыше ние указанных вспомогательных контактов, 400 кВа время перекрытия контактов не о т л и ч а ю щ и й с я тем, что, с целью должно превышать 1 мс. что вполне обеспеповышения надежности коммутации, разчивается указанным приводом. мыкание указанных главных и вспомогательны х контактов производят путем Таким образом, предложенный способ введения диэлектрика в межконтэктные позволяет многократно повысить надежпромежутки. ность и износостойкость коммутационных аппаратов, предназначенных для коммута- 10 2. Способ по п. 1, о т л и ч а ю щ и й с я ции сильноточных цепей в аварийных режитем, что указанных диэлектрик перемещают мах. в межконтактных промежутках с трением по Формула изобретения всей поверхности по крайней мере одной из 1. Способ коммутации электрической контакт-деталей указанных главных и вспоцепи, включающий размыкание главных 15 могательных контактов по траектории, совконтактов, зашунтмровэнных цепью из попадающей с конфигурацией поверхности следовательно соединенных вспомогэтельуказанных контакт-деталей. фиг. f , 1712977 epue.Z Редактор Н Каменская Составитель А Колядин Техред М Моргентал Корректор Т Палий Заказ 538 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035 Москва Ж-35, Раушская наб , 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101
