Датчик струма

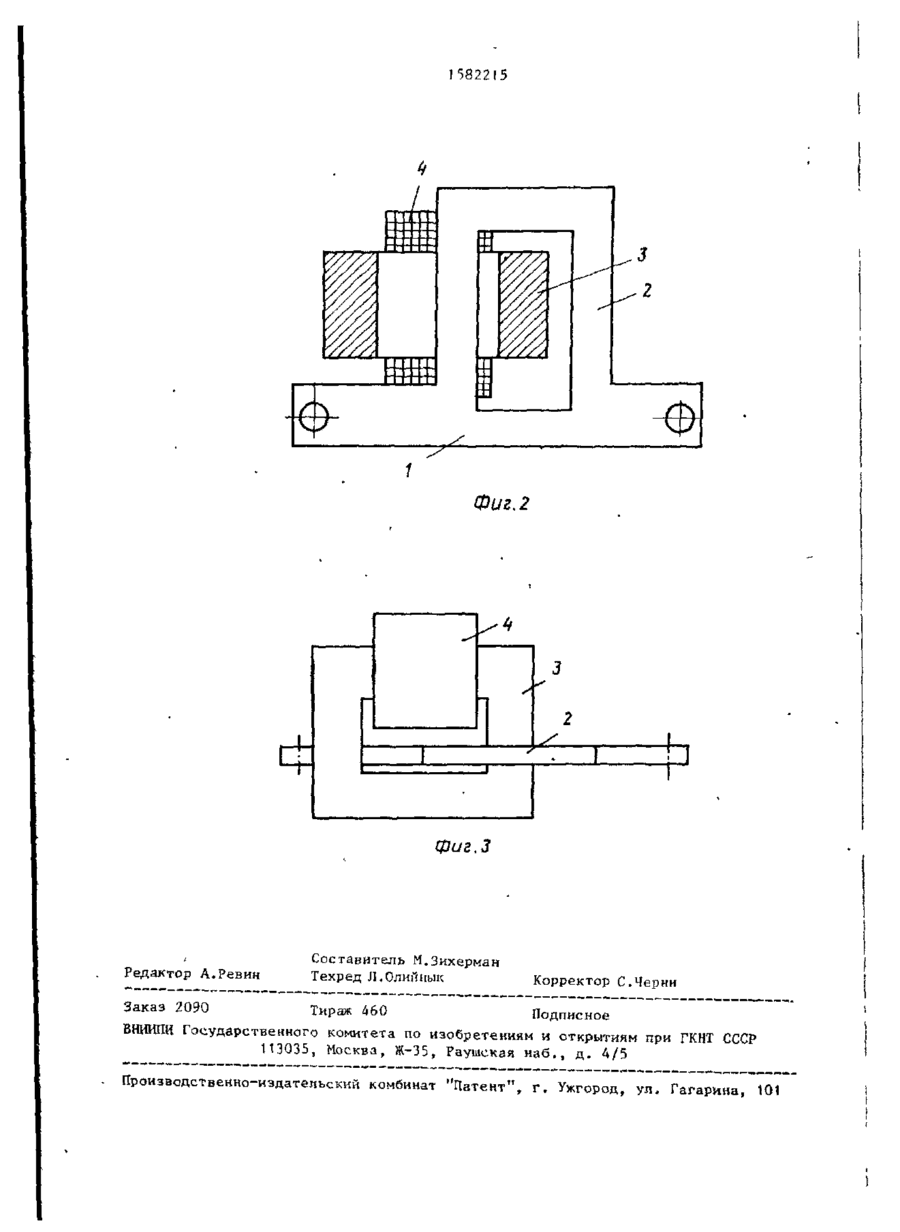

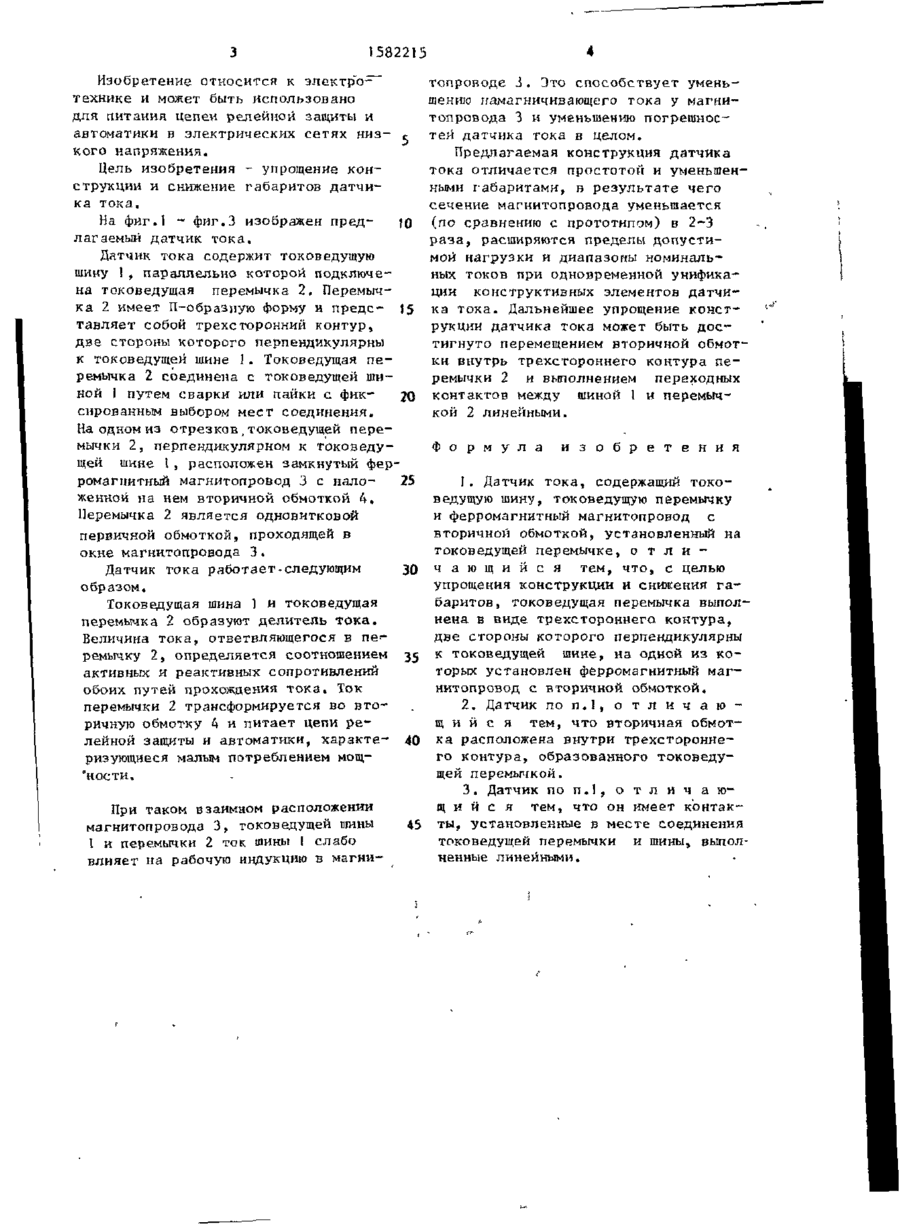

Изобретение относится к датчикам тока, "основанным на принципе деления тока и предназначенным для питания цепей релейной защиты и автоматики с малым потреблением мощности. Цель изобретения - упрощение конструкции и снижение габаритов. Датчик содержит токоведущую шину 1, токоведущуго перемычку 2, магнитопровод 3 и вторичную обмотку 4 . Перемычка 2 выполнена в виде П-образного трехстороннего контура, две стороны которого перпендикулярны к токоведущей шине 1, На одной из перпендикулярных сторон перемычки 2 установлен магнитопровод 3 с обмоткой 4. Такое расположение уменьшает влияние тока токоведущей шины 1 на погрешности датчика, упрощает конструкцию и снижает габариты. 2 з . п . ф-лы, 3 и л . ' ' ' ' 'і 1 \ 1Л 00 / / / to ' » Фиг. 1 7 4 1582215 Изобретение относится к э л е к т р о технике и может быть использовано для питания цепей релейной защиты и автоматики в электрических сетях н и з кого напряжения. Цель изобретения - упрощение конструкции и снижение габаритов д а т ч и ка т о к а . На фиг.1 - фиг.З изображен предлагаемый датчик т о к а . Датчик тока содержит токоведущую шину 1, параллельно которой подключена токоведущая перемычка 2. Перемычка 2 имеет П-образпуто форму и п р е д е тавляет собой трехсторонний контур, две стороны которого перпендикулярны к токоведущей шине ] . Токоведущая п е ремычка 2 соединена с токоведущей шиной ] путем сварки или пайки с фиксированным выбором мест соединения. На одном из отрезков,токоведущей п е р е мычки 2, перпендикулярном к токоведущей шине 1, расположен замкнутый фер ромагнитный магнитопровод 3 с наложеиной на нем вторичной обмоткой 4, Перемычка 2 является одновитковой первичной обмоткой, проходящей в окне магнитопровода 3 . Датчик тока работает-следующим образом. Токоведущая шина 1 и токоведущая перемычка 2 образуют делитель т о к а . Величина тока, ответвляющегося в пе?~ ремычку 2, определяется соотношением активных и реактивных сопротивлении обоих путей прохождения т о к а . Ток перемычки 2 трансформируется во в т о ричную обмотку 4 и питает цепи р е лейной защиты и автоматики, х а р з к т е ризуюідиеся малым потреблением мощ"ности. При таком взаимном расположении магнитопровода 3, токоведущей шины I и перемычки 2 ток шины 1 слабо влияет на рабочую индукцию в магни с 10 15 20 топроводе 3 . Это способствует уменьшению намагничивающего тока у магнитопровода 3 и уменьшению погрешностей датчика тока в целом. Предлагаемая конструкция датчика тока отличается простотой и уменьшенными габаритами, в р е з у л ь т а т е чего сечение магнитопровода уменьшается (по сравнению с прототипом) в 2-3 р а з а , расширяются пределы допустимой нагрузки и диапазоны номинальных токов при одновременной унификации конструктивных элементов датчика т о к а . Дальнейшее упрощение конструкции датчика тока может быть д о с тигнуто перемещением вторичной обмотки внутрь трехстороннего контура п е ремычки 2 и выполнением переходных контактов между шиной 1 и перемычкой 2 линейными. Ф о р м у л а 25 и з о б р е т е н и я I . Датчик т о к а , содержащий токоведущую шину, токоведущую перемычку и ферромагнитный магнитопровод с вторичной обмоткой, установленный на токоведущей перемычке, о т л и 30 ч а ю щ и й с я тем, что, с целью упрощения конструкции и снижения г а баритов, токоведущая перемычка выполнена в виде трехстороннего контура, две стороны которого перпендикулярны 35 к токоведущей шине, на одной из к о торых установлен ферромагнитный магнитопровод с вторичной обмоткой. 2. Датчик п о п . 1 , о т л и ч а ю щ и й с я тем, что вторичная обмот40 ка расположена внутри трехстороннего контура, образованного токоведущей перемьргкой. 3 . Датчик по п . 1 , о т л и ч а ю щ и й с я тем, что он имеет к'онтак45 ты, установленные в месте соединения токоведущей перемычки и шины, выполненные линейными. 1582215 v//. A p § Фиг. 2 фиг.З Редактор А.Ревин Составитель М.Зихерман Техред Л.Олийнык Корректор С.Черни Заказ 2090 Тираж 460 Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж-35, Раушская н а б . , д . А/5 Производственно-издательский комбинат "Патент", г . Ужгород, ул. Гагарина, 101
