Самоочисний фільтр

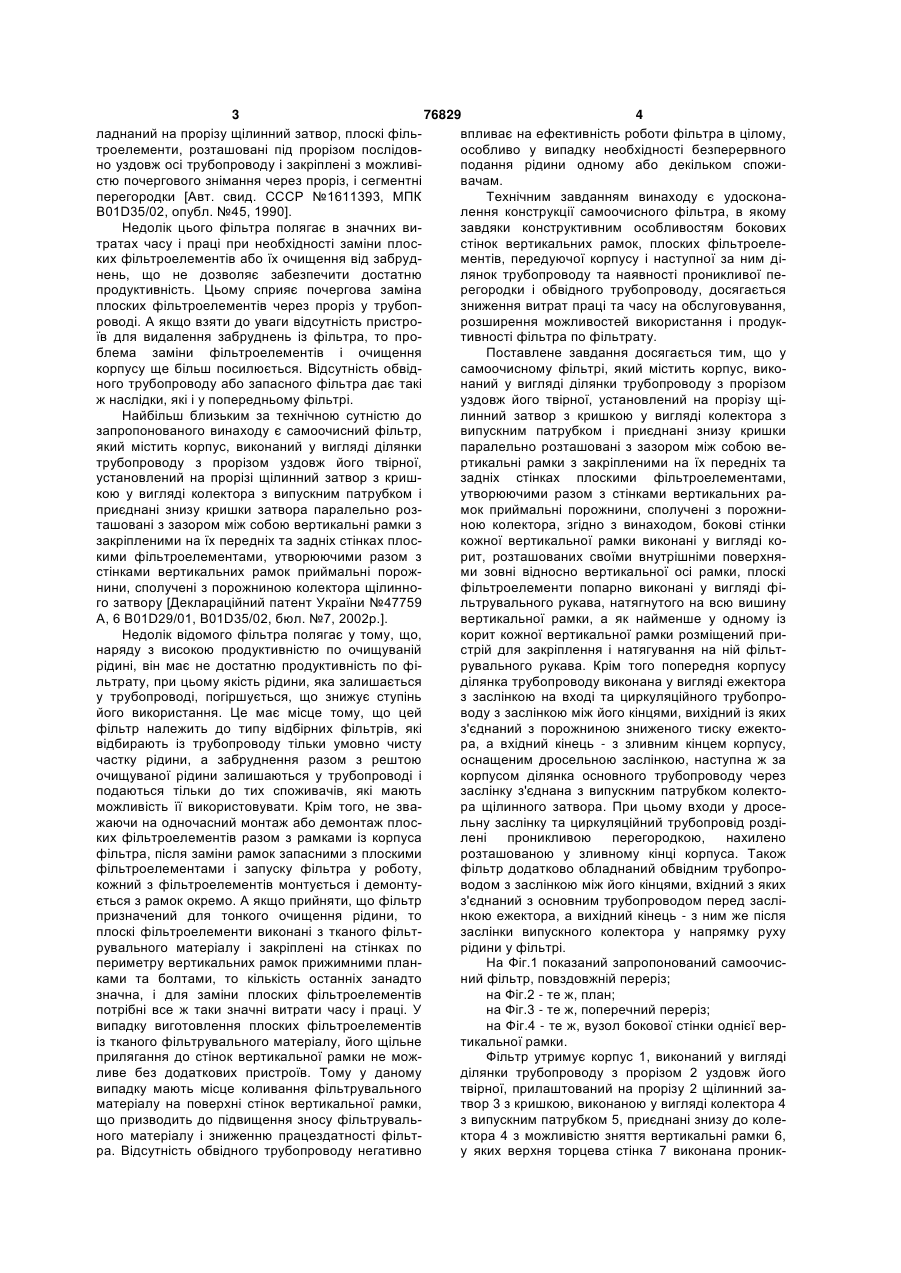

1. Самоочисний фільтр, який містить корпус, виконаний як ділянка трубопроводу з прорізом уздовж його твірної, установлений на прорізу щілинний затвор з кришкою у вигляді колектора з випускним патрубком і приєднані знизу кришки паралельно розташовані з зазорами між собою вертикальні рамки з закріпленими на їх передніх та задніх стінках плоскими фільтроелементами, що утворюють разом з стінками вертикальних рамок приймальні порожнини, сполучені з порожниною колектора, який відрізняється тим, що бокові стінки кожної вертикальної рамки виконані у вигляді корит, розташованих своїми внутрішніми поверхнями зовні відносно вертикальної осі рамки, C2 2 (19) 1 3 76829 4 ладнаний на прорізу щілинний затвор, плоскі фільвпливає на ефективність роботи фільтра в цілому, троелементи, розташовані під прорізом послідовособливо у випадку необхідності безперервного но уздовж осі трубопроводу і закріплені з можливіподання рідини одному або декільком спожистю почергового знімання через проріз, і сегментні вачам. перегородки [Авт. свид. СССР №1611393, МПК Технічним завданням винаходу є удосконаВ01D35/02, опубл. №45, 1990]. лення конструкції самоочисного фільтра, в якому Недолік цього фільтра полягає в значних визавдяки конструктивним особливостям бокових тратах часу і праці при необхідності заміни плосстінок вертикальних рамок, плоских фільтроелеких фільтроелементів або їх очищення від забрудментів, передуючої корпусу і наступної за ним дінень, що не дозволяє забезпечити достатню лянок трубопроводу та наявності проникливої пепродуктивність. Цьому сприяє почергова заміна регородки і обвідного трубопроводу, досягається плоских фільтроелементів через проріз у трубопзниження витрат праці та часу на обслуговування, роводі. А якщо взяти до уваги відсутність пристророзширення можливостей використання і продукїв для видалення забруднень із фільтра, то противності фільтра по фільтрату. блема заміни фільтроелементів і очищення Поставлене завдання досягається тим, що у корпусу ще більш посилюється. Відсутність обвідсамоочисному фільтрі, який містить корпус, виконого трубопроводу або запасного фільтра дає такі наний у вигляді ділянки трубопроводу з прорізом ж наслідки, які і у попередньому фільтрі. уздовж його твірної, установлений на прорізу щіНайбільш близьким за технічною сутністю до линний затвор з кришкою у вигляді колектора з запропонованого винаходу є самоочисний фільтр, випускним патрубком і приєднані знизу кришки який містить корпус, виконаний у вигляді ділянки паралельно розташовані з зазором між собою ветрубопроводу з прорізом уздовж його твірної, ртикальні рамки з закріпленими на їх передніх та установлений на прорізі щілинний затвор з кришзадніх стінках плоскими фільтроелементами, кою у вигляді колектора з випускним патрубком і утворюючими разом з стінками вертикальних раприєднані знизу кришки затвора паралельно розмок приймальні порожнини, сполучені з порожниташовані з зазором між собою вертикальні рамки з ною колектора, згідно з винаходом, бокові стінки закріпленими на їх передніх та задніх стінках плоскожної вертикальної рамки виконані у вигляді кокими фільтроелементами, утворюючими разом з рит, розташованих своїми внутрішніми поверхнястінками вертикальних рамок приймальні порожми зовні відносно вертикальної осі рамки, плоскі нини, сполучені з порожниною колектора щілиннофільтроелементи попарно виконані у вигляді фіго затвору [Деклараційний патент України №47759 льтрувального рукава, натягнутого на всю вишину А, 6 B01D29/01, B01D35/02, бюл. №7, 2002p.]. вертикальної рамки, а як найменше у одному із Недолік відомого фільтра полягає у тому, що, корит кожної вертикальної рамки розміщений принаряду з високою продуктивністю по очищуваній стрій для закріплення і натягування на ній фільтрідині, він має не достатню продуктивність по фірувального рукава. Крім того попередня корпусу льтрату, при цьому якість рідини, яка залишається ділянка трубопроводу виконана у вигляді ежектора у трубопроводі, погіршується, що знижує ступінь з заслінкою на вході та циркуляційного трубопройого використання. Це має місце тому, що цей воду з заслінкою між його кінцями, вихідний із яких фільтр належить до типу відбірних фільтрів, які з'єднаний з порожниною зниженого тиску ежектовідбирають із трубопроводу тільки умовно чисту ра, а вхідний кінець - з зливним кінцем корпусу, частку рідини, а забруднення разом з рештою оснащеним дросельною заслінкою, наступна ж за очищуваної рідини залишаються у трубопроводі і корпусом ділянка основного трубопроводу через подаються тільки до тих споживачів, які мають заслінку з'єднана з випускним патрубком колектоможливість її використовувати. Крім того, не звара щілинного затвора. При цьому входи у дросежаючи на одночасний монтаж або демонтаж плосльну заслінку та циркуляційний трубопровід роздіких фільтроелементів разом з рамками із корпуса лені проникливою перегородкою, нахилено фільтра, після заміни рамок запасними з плоскими розташованою у зливному кінці корпуса. Також фільтроелементами і запуску фільтра у роботу, фільтр додатково обладнаний обвідним трубопрокожний з фільтроелементів монтується і демонтуводом з заслінкою між його кінцями, вхідний з яких ється з рамок окремо. А якщо прийняти, що фільтр з'єднаний з основним трубопроводом перед засліпризначений для тонкого очищення рідини, то нкою ежектора, а вихідний кінець - з ним же після плоскі фільтроелементи виконані з тканого фільтзаслінки випускного колектора у напрямку руху рувального матеріалу і закріплені на стінках по рідини у фільтрі. периметру вертикальних рамок прижимними планНа Фіг.1 показаний запропонований самоочисками та болтами, то кількість останніх занадто ний фільтр, повздовжній переріз; значна, і для заміни плоских фільтроелементів на Фіг.2 - те ж, план; потрібні все ж таки значні витрати часу і праці. У на Фіг.3 - те ж, поперечний переріз; випадку виготовлення плоских фільтроелементів на Фіг.4 - те ж, вузол бокової стінки однієї веріз тканого фільтрувального матеріалу, його щільне тикальної рамки. прилягання до стінок вертикальної рамки не можФільтр утримує корпус 1, виконаний у вигляді ливе без додаткових пристроїв. Тому у даному ділянки трубопроводу з прорізом 2 уздовж його випадку мають місце коливання фільтрувального твірної, прилаштований на прорізу 2 щілинний заматеріалу на поверхні стінок вертикальної рамки, твор 3 з кришкою, виконаною у вигляді колектора 4 що призводить до підвищення зносу фільтрувальз випускним патрубком 5, приєднані знизу до коленого матеріалу і зниженню працездатності фільтктора 4 з можливістю зняття вертикальні рамки 6, ра. Відсутність обвідного трубопроводу негативно у яких верхня торцева стінка 7 виконана проник 5 76829 6 ливою, а бокові стінки у вигляді корит 8, розташодини разом з забрудненнями, які не проникли крізь ваних внутрішніми поверхнями зовні відносно верфільтрувальні рукава 9, продовжує рухатись у котикальної осі рамки 6. На передніх та задніх стінрпусі 1 далі і, рухаючись уздовж проникливої переках кожної вертикальної рамки 6 закріплені з городки 25, звільняється від пливучих та інших можливістю зняття плоскі фільтрувальні елементи, крупних забруднень, завдяки проникненню крізь виконані попарно у вигляді фільтрувального рукапроникливу перегородку 25, і після поступає по ва 9, заведеного знизу вверх на всю висоту вертициркуляційному трубопроводу 21 і через заслінку кальної рамки 6, натягнутого та закріпленого на ній 22 у порожнину зниженого тиску 23 ежектора 18. У за допомогою пристрою у вигляді притискної планостанньому вона знову попадає у основний потік ки 10, розташованої у кориті 8 зверху фільтруваочищуваної рідини, утворюючи додатковий, циркульного рукава 9, і болтів 11, вгвинчених на різі у ляційний, потік. Та частка очищуваної рідини і задні корита 8. При цьому фільтрувальний рукав 9 бруднень, які не проникли крізь перегородку 25, щільно прилягає до стінок вертикальної рамки 6 та зливається із корпусу 1 через дросельну заслінку кромок 12 ґрат 13, розташованих вертикально у 24 у каналізацію. середині вертикальної рамки 6 на всю її висоту і з Виконання передуючої корпусу 1 ділянки трузазорами між собою та до корит 8, при цьому грабопроводу у вигляді ежектора 18 та циркуляційноти 13 та корита 8 виконані однакової ширини. Фіго трубопроводу 21 з заслінкою 22 забезпечує льтрувальний рукав 9 разом з стінками вертикальутворення додаткового потоку необхідної кількості них рамок 6 і ґрат 13 утворюють приймальні очищуваної рідини у корпусі 1, яка потрібна для порожнини 14, сполучені через проникливу стінку досягнення необхідних, завідомо установлених, 7 з порожниною 15 колектора 4. Вертикальні рамки швидкостей загального потоку неочищеної рідини 6 закріплені до колектора 4 знизу, паралельно і з уздовж фільтрувальних рукавів 9 для забезпечензазорами 16 між собою та з зазорами 17 до внутня стабільності і якості їх самоочищення. рішньої поверхні корпуса 1. Попередня, у напрямНаявність нахиленої проникливої перегородки ку руху рідини, корпусу 1 ділянка трубопроводу 25 у зливному кінці корпусу 1 на вході у циркулявиконана у вигляді ежектора 18 з заслінкою 19 на ційний трубопровід 21, виключає накопичення вході 20 та циркуляційного трубопроводу 21 з запливучих та інших крупних забруднень у корпусі 1 і слінкою 22 між його кінцями, вхідний з яких з'єднасприяє їх видаленню через дросельну заслінку 24. ний з зливним кінцем корпуса 1, а вихідний кінець Дроселювання заслінки 24 дозволяє досягти опз порожниною 23 зниженого тиску ежектора 18. тимальної кількості зливної частки очищуваної Зливний кінець корпуса 1 обладнаний дросельною рідини під час налагодження фільтра і забезпечизаслінкою 24, вхід у яку відділений від входу у цирти стабільність його роботи. Крім того виключення куляційний трубопровод 21 проникливою перегочастки забруднень із циркуляційного потоку, дородкою 25, яка може бути виконана у вигляді назволяє підвищити якість фільтрату, завдяки зменхиленої решітки або горизонтального зрізаного шенню у ньому кількості забруднень, які могли б конуса, менша основа якого з'єднана з вхідним потрапити у фільтрат після їх здрібнювання при кінцем дросельної заслінки 24. Наступна за корпубагаторазовій циркуляції разом з очищуваною рісом 1 ділянка основного трубопроводу своїм кіндиною. цем 26 з'єднана через заслінку 27 з вихідним патУ непередбачених випадках роботи фільтра, рубком 5 колектора 4. Крім того фільтр може бути наприклад у разі непередбаченого збільшення обладнаний обвідним трубопроводом 28 з заслінкількості забруднень у очищуваній рідині або часткою 29 між його кінцями, вхідний з яких з'єднаний з ки крупних частинок забруднень у їх гранулометосновним трубопроводом перед заслінкою 19 ежеричному составі, можливе поступове забруднення ктора 18, а вихідний кінець - з ним же після заслінповерхонь фільтрувальних рукавів 9 і проникливої ки 27, якщо розглядати порядок розміщення облаперегородки 25, що буде відомо по підвищенню днання у напрямку руху рідини у фільтрі. різниці тиску між тиском очищуваної рідини до У первинному стані фільтра заслінка 29 закриочисника і тиском фільтрату. Для цього фільтр та, а заслінки 19, 22, 24 і 27 відкриті. Очищувану обладнано манометрами 31 і 32, або одним дифрідину під тиском та безперервним потоком подаманометром. В цьому випадку до прийняття ріють з основного трубопроводу через заслінку 19 і шення про зупинку роботи фільтра для очищення по входу 20 в ежектор 18, за допомогою якого при від забруднень фільтрувальних рукавів 9, проникрухові рідини у ньому тиск у порожнині 23 знижуливої перегородки 25 та корпусу 1, необхідно споється. З ежектора вона попадає у корпус 1, де ручатку за допомогою дросельної заслінки 24 і засліхається уздовж фільтрувальних рукавів 9 вертиканки 27 тимчасово збільшити кількість зливної льних рамок 6 і по зазорам 16 і 17 з завідомо частки очищуваної рідини через заслінку 24 у казаданими швидкостями. Рухаючись уздовж фільтналізацію і, після відновлення різниці тиску між рувальних рукавів 9, значна частка очищуваної тиском очищуваної рідини і фільтратом до перрідини проникає крізь них, умовно звільняючись винного значення, заслінки 24 та 27 вернути у певід забруднень і, у вигляді фільтрату, попадає в рвинний стан. Якщо такі непередбачені випадки приймальні порожнини 14, тобто у середину верповторюються і часто, то за допомогою тих же тикальних рамок 6, і потім через проникливі стінки заслінок збільшити кількість зливної рідини у кана7 останніх поступає у порожнину 15 колектора 4. Із лізацію. Кількість зливу визначається експерименколектора 4 фільтрат направляється у випускний тально по стабільній роботі фільтра. патрубок 5 і звідси через заслінку 27 поступає у Можливі також випадки пошкодження фільтосновний трубопровод, по якому подається спорувальних рукавів 9, про що стає відомо по зниживачам. Друга, незначна, частка очищуваної ріженню різниці тиску між очищуваною рідиною до 7 76829 8 фільтра і фільтратом, тобто різниці між показнимок 6, що покращує умови самоочищення вертиками манометрів 31 і 32. У цьому випадку або у кальних рукавів 9 при роботі фільтра, а також збівипадку переконливого їх забруднення та проникльшує їх ресурс. ливої перегородки 25, фільтр відключають на обПри переконливій необхідності очищення або слуговування за допомогою заслінок 19, 27 і 29, а заміни проникливої перегородки 25, від'єднують подачу очищуваної рідини споживачеві виконують кришку 30 від корпусу 1 і демонтують із нього пропо обвідному трубопроводу 28, яким обладнується никливу перегородку 25. Для зниження витрат фільтр у разі можливості споживача тимчасово праці та часу вона як правило закріпляється до використовувати не очищену рідину. Після відклюкришки 30 і демонтується з нею одночасно. Після чення фільтра, від нього від'єднують колектор 4 з очищення корпусу 1 у середині та демонтованої патрубком 5 і демонтують їх разом з закріпленими проникливої перегородки 25 , або заміни останньої до колектора 4 знизу вертикальними рамками 6. іншою, кришку 30 разом з проникливою перегороНе від'єднуючи, без необхідності, від колектора 4 дкою 25 монтують до корпусу 1 в зворотній послівертикальні рамки 6, відгвинчують болти 11 у їх довності. коритах 8 і виймають із них притискні планки 10 Після завершення обслуговування фільтра, пристроїв для закріплення і натягування фільтруйого знову включають в роботу за допомогою завальних рукавів 9. Після цього, рухом у низ, зніслінок 19,27 і 29, при необхідності регулюють кільмають фільтрувальні рукава 9 з вертикальних ракість зливної частки рідини за допомогою дросемок 6, а на їх місце у зворотній послідовності льної заслінки 24 до досягнення стабільної роботи монтують запасні або ті ж самі, але після очищенфільтра по самоочищенню. ня і не ушкоджені, фільтрувальні рукава 9. ВикоНаявність обвідного трубопроводу 28 з засліннання попарно плоских фільтроелементів у виглякою 29 забезпечує безперервні потреби споживаді фільтрувальних рукавів 9 дозволяє не менш як у чів, які мають можливість тимчасово використовудвічі зменшити витрати праці та часу при їх заміні, вати не очищену рідину, та виконати а виконання бокових стінок вертикальних рамок у обслуговування фільтра в непередбачених і завигляді корит 8 забезпечує можливість розміщення планованих випадках, не залежно від роботи обпристрою для натягування та закріплення фільтладнання споживачів. рувальних рукавів 9 у місці з достатнім доступом Таким чином, запропоновані відмітні ознаки до забезпечуючих ці операції притискних планок запропонованого самоочисного фільтра разом з 10 і болтів 11 і зменшити кількість останніх у деківідомими забезпечують зниження витрат праці та лька разів. Це у свою чергу покращує умови обчасу на обслуговування і підвищення продуктивслуговування фільтра і забезпечує зниження виності фільтра по фільтрату. Останнє розширює трат часу і праці на нього. Наявність пристрою для можливості використання фільтра, тобто викорисзакріплення і натягування фільтрувальних рукавів товувати його як у випадках необхідності відбору 9 у вигляді притискних планок 10 і болтів 11 забезчастки рідини із трубопроводу, так і у випадках печує щільне прилягання фільтрувальних рукавів необхідності очищення умовно повного потоку 9 до стінок та кромок 12 грат 13 вертикальних рарідини у трубопроводі. Комп’ютерна верстка Т. Чепелева Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
