Станція натяжна

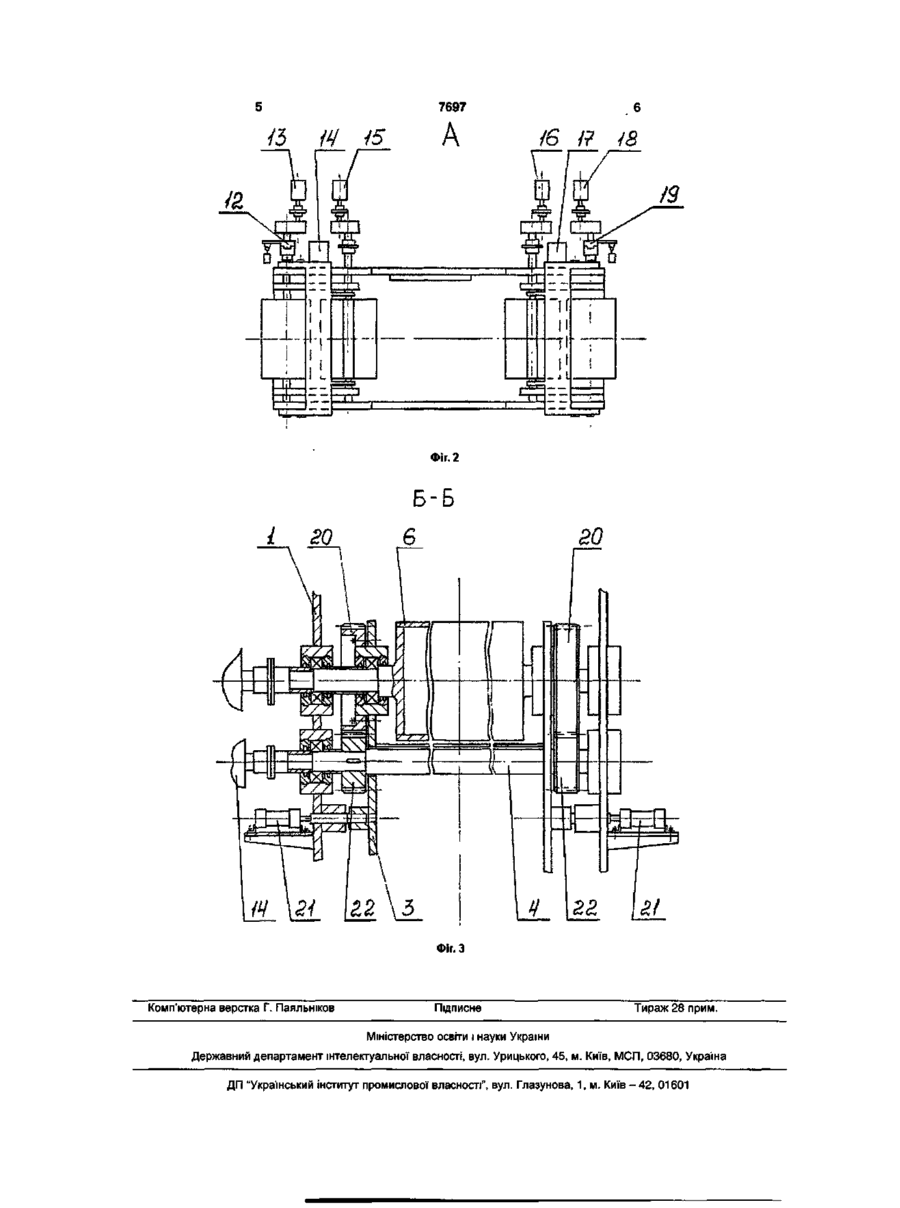

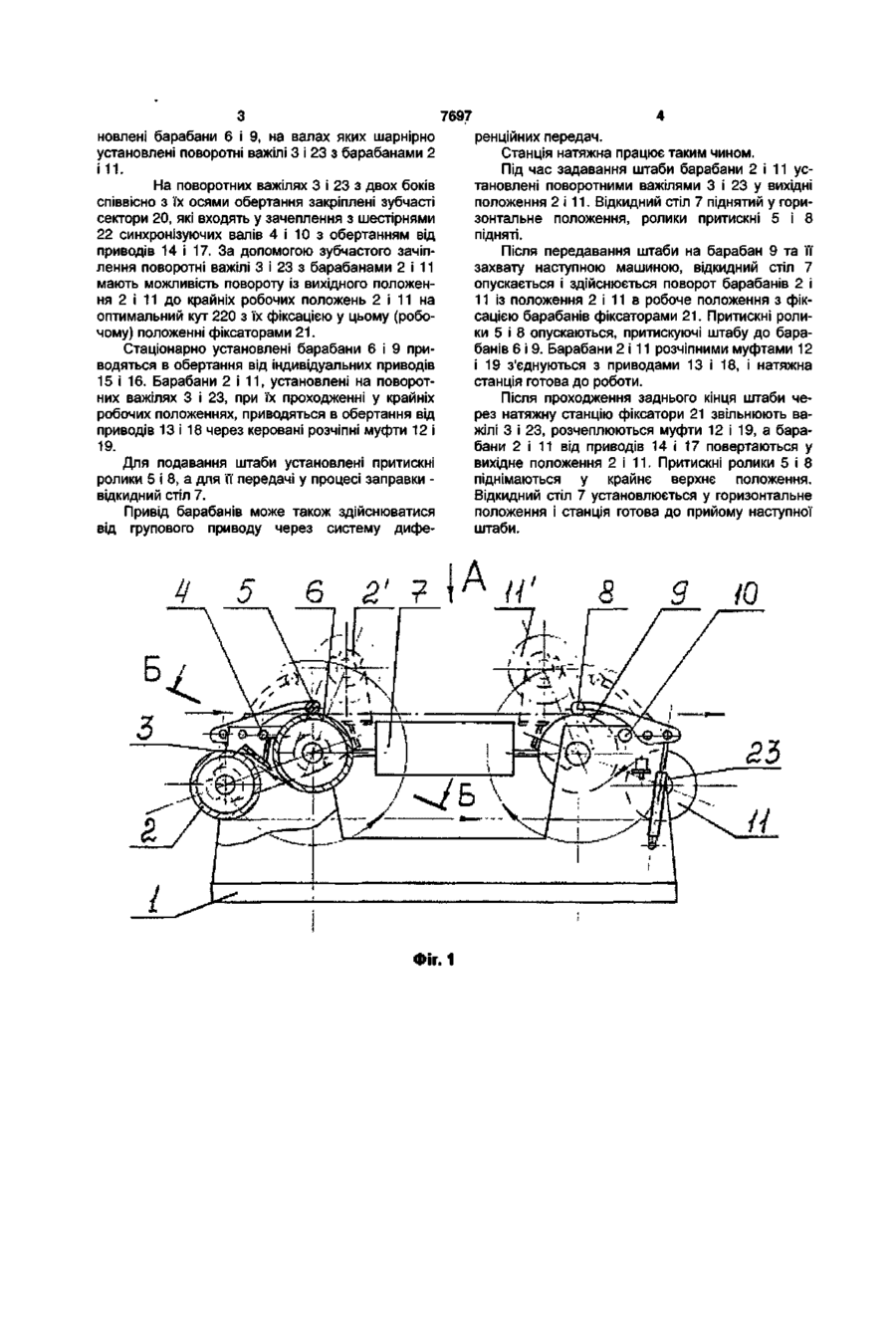

Станція натяжна, щ о містить станину, дві Sподібні пари привідних барабанів, яка відрізняється тим, що один із барабанів кожної S-подібної пари закріплено на поворотному важелі, шарнірно Корисна модель відноситься д о галузі прокатного виробництва, зокрема, д о ліній обробки штабового прокату таких, як: лінії лудіння, цинкування, освинцовування, лакування, покривання полімерними плівками та д о агрегатів виправлення розтягуванням із згинанням. Відомі станції натяжні, що містять станину, на якій стаціонарно установлені дві S-подібні пари барабанів з примусовим приводом обертання кожного барабана або груповим приводом через систему диференційних передач, наведені, зокрема, у проспектах фірми «Sundwig» (див. додаток). Недоліком пристрою є неможливість обробки штаб кінцевої довжини у зв'язку з великою складністю її заправки в стаціонарно установлені Sподібні пари барабанів, які розташовані у різних координатах. Такі пристрої працюють тільки на «безконечних» штабах з попереднім її стикуванням на стикозварювальних чи зшивних машинах. Мета корисної моделі: забезпечення можливості роботи натяжної станції із штабою скінченної довжини рулонів, що оброблюються. Наведена мета досягається т и м , що один із барабанів кожної S-подібної пари закріплений на поворотному важілі, який шарнірно установлено на валу обертання другого привідного барабана, закріпленого стаціонарно на станині з поворотом від вихідного д о робочого положення на кут 220° установленому на валу обертання другого привідного барабана, стаціонарно закріпленого на станині з поворотом із вихідного д о робочого положення на кут 220° за д о п о м о г о ю зубчастої передачі, зубчасті сектори якої закріплені з двох боків на поворотному важелі співвісно з його віссю обертання та входять у зачеплення з шестернями привідного синхронізуючого вала, при цьому п р и мусове обертання барабана, установленого на поворотному важелі, здійснюється при його перебуванні у крайньому робочому положенні від приводу обертання через керовану розчіпну муфту. за д о п о м о г о ю зубчастої передачі, зубчасті сектори якої закріплені з обох боків на поворотному важілі згідно з його віссю обертання та заходять у зачеплення з шестірнями приводного синхронізуючого вала. При цьому примусове обертання барабана, який установлено на поворотному важілі, здійснюється при його перебуванні у крайньому робочому положенні від приводу обертання через керовану розчіпну муфту. За данними авторів, сукупність істотних ознак, які характеризують суть заявленого винаходу, невідомі із рівня техніки, що дає змогу зробити висновок щодо його відповідності критерію «новизна». Суть заявленої корисної моделі не витікає д л я спеціаліста явним чином із відомого рівня техніки, а сукупність ознак, які відрізняють заявлений винахід від прототипу, дозволяє зробити висновок щодо його відповідності критерію «винахідницький рівень». Отримання технічного результату, який забезпечує досягнення поставленої мети, дозволяє зробити висновок щодо відповідності винаходу критерію «промислова застосовність». На фіг. 1 показано загальний в и д станції, на фіг. 2 - вид у плані А з фіг. 1, а на фіг. З - розріз Б Бз фіг. 1. Станція натяжна складається із станини 1, на якій стаціонарно, на підшипниках кочення, уста - ^ ^ ^ *> w N 0 ) ( 0 |Чі р ZZ, ^ f _ ^ mD оГ ^ 7697 новлені барабани 6 і 9, на валах яких шарнірно установлені поворотні важілі 3 і 23 з барабанами 2 М1. На поворотних важілях 3 і 23 з двох боків співвісно з їх осями обертання закріплені зубчасті сектори 20, які входять у зачеплення з шестірнями 22 синхронізуючих валів 4 і 10 з обертанням від приводів 14 і 17. За допомогою зубчастого зачіплення поворотні важілі 3 і 23 з барабанами 2 і 11 мають можливість повороту із вихідного положення 2 і 11 до крайніх робочих положень 2 і 11 на оптимальний кут 220 з їх фіксацією у цьому (робочому) положенні фіксаторами 21. Стаціонарно установлені барабани 6 і 9 приводяться в обертання від індивідуальних приводів 15 і 16. Барабани 2 і 11, установлені на поворотних важілях 3 і 23, при їх проходженні у крайніх робочих положеннях, приводяться в обертання від приводів 13 і 18 через керовані розчіпні муфти 12 і 19. Для подавання штаби установлені притискні ролики 5 і 8, а для її передачі у процесі заправки відкидний стіл 7. Привід барабанів може також здійснюватися від групового приводу через систему дифе Фіг. 1 ренційних передач. Станція натяжна працює таким чином. Під час задавання штаби барабани 2 і 11 установлені поворотними важілями 3 і 23 у вихідні положення 2 і 11. Відкидний стіл 7 піднятий у горизонтальне положення, ролики притискні 5 і 8 підняті. Після передавання штаби на барабан 9 та її захвату наступною машиною, відкидний стіл 7 опускається і здійснюється поворот барабанів 2 і 11 із положення 2 і 11 в робоче положення з фіксацією барабанів фіксаторами 21. Притискні ролики 5 і 8 опускаються, притискуючі штабу до барабанів 6 і 9. Барабани 2 і 11 розчіпними муфтами 12 і 19 з'єднуються з приводами 13 і 18, і натяжна станція готова до роботи. Після проходження заднього кінця штаби через натяжну станцію фіксатори 21 звільнюють важілі 3 і 23, розчеплюються муфти 12 і 19, а барабани 2 і 11 від приводів 14 і 17 повертаються у вихідне положення 2 і 11. Притискні ролики 5 і 8 піднімаються у крайнє верхнє положення. Відкидний стіл 7 установлюється у горизонтальне положення і станція готова до прийому наступної штаби. 7697 /6 /? /
