Спосіб діагностування внутрішньої герметичності агрегатів об’ємного гідроприводу трансмісій

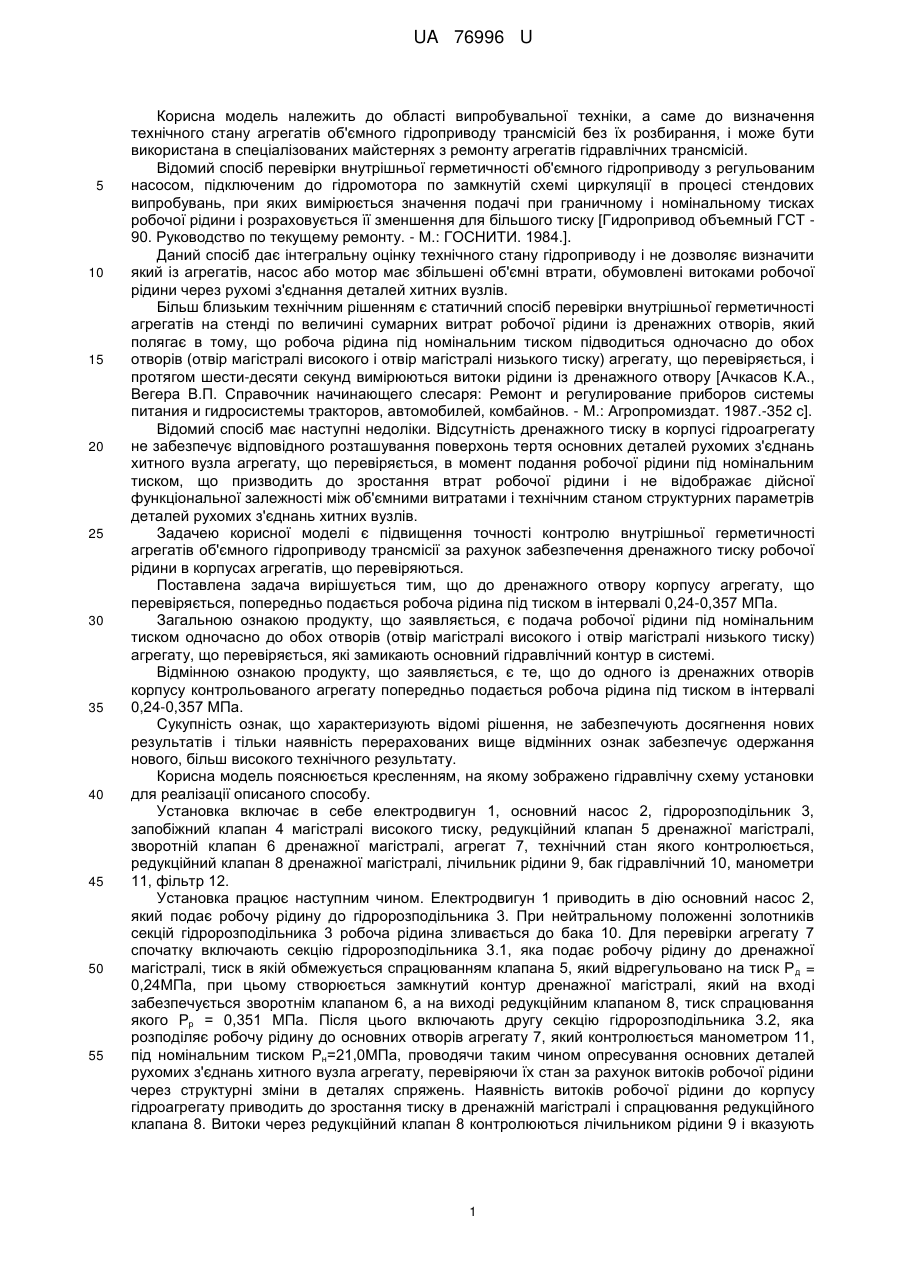

Реферат: Спосіб діагностування внутрішньої герметичності агрегатів об'ємного гідроприводу трансмісій на стенді включає подачу робочої рідини під номінальним тиском одночасно до обох отворів агрегату, що перевіряється. При цьому до одного із дренажних отворів корпусу контрольованого агрегату попередньо подається робоча рідина під тиском. UA 76996 U (12) UA 76996 U UA 76996 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до області випробувальної техніки, а саме до визначення технічного стану агрегатів об'ємного гідроприводу трансмісій без їх розбирання, і може бути використана в спеціалізованих майстернях з ремонту агрегатів гідравлічних трансмісій. Відомий спосіб перевірки внутрішньої герметичності об'ємного гідроприводу з регульованим насосом, підключеним до гідромотора по замкнутій схемі циркуляції в процесі стендових випробувань, при яких вимірюється значення подачі при граничному і номінальному тисках робочої рідини і розраховується її зменшення для більшого тиску [Гидропривод объемный ГСТ 90. Руководство по текущему ремонту. - Μ.: ГОСНИТИ. 1984.]. Даний спосіб дає інтегральну оцінку технічного стану гідроприводу і не дозволяє визначити який із агрегатів, насос або мотор має збільшені об'ємні втрати, обумовлені витоками робочої рідини через рухомі з'єднання деталей хитних вузлів. Більш близьким технічним рішенням є статичний спосіб перевірки внутрішньої герметичності агрегатів на стенді по величині сумарних витрат робочої рідини із дренажних отворів, який полягає в тому, що робоча рідина під номінальним тиском підводиться одночасно до обох отворів (отвір магістралі високого і отвір магістралі низького тиску) агрегату, що перевіряється, і протягом шести-десяти секунд вимірюються витоки рідини із дренажного отвору [Ачкасов К.А., Вегера В.П. Справочник начинающего слесаря: Ремонт и регулирование приборов системы питания и гидросистемы тракторов, автомобилей, комбайнов. - М.: Агропромиздат. 1987.-352 с]. Відомий спосіб має наступні недоліки. Відсутність дренажного тиску в корпусі гідроагрегату не забезпечує відповідного розташування поверхонь тертя основних деталей рухомих з'єднань хитного вузла агрегату, що перевіряється, в момент подання робочої рідини під номінальним тиском, що призводить до зростання втрат робочої рідини і не відображає дійсної функціональної залежності між об'ємними витратами і технічним станом структурних параметрів деталей рухомих з'єднань хитних вузлів. Задачею корисної моделі є підвищення точності контролю внутрішньої герметичності агрегатів об'ємного гідроприводу трансмісії за рахунок забезпечення дренажного тиску робочої рідини в корпусах агрегатів, що перевіряються. Поставлена задача вирішується тим, що до дренажного отвору корпусу агрегату, що перевіряється, попередньо подається робоча рідина під тиском в інтервалі 0,24-0,357 МПа. Загальною ознакою продукту, що заявляється, є подача робочої рідини під номінальним тиском одночасно до обох отворів (отвір магістралі високого і отвір магістралі низького тиску) агрегату, що перевіряється, які замикають основний гідравлічний контур в системі. Відмінною ознакою продукту, що заявляється, є те, що до одного із дренажних отворів корпусу контрольованого агрегату попередньо подається робоча рідина під тиском в інтервалі 0,24-0,357 МПа. Сукупність ознак, що характеризують відомі рішення, не забезпечують досягнення нових результатів і тільки наявність перерахованих вище відмінних ознак забезпечує одержання нового, більш високого технічного результату. Корисна модель пояснюється кресленням, на якому зображено гідравлічну схему установки для реалізації описаного способу. Установка включає в себе електродвигун 1, основний насос 2, гідророзподільник 3, запобіжний клапан 4 магістралі високого тиску, редукційний клапан 5 дренажної магістралі, зворотній клапан 6 дренажної магістралі, агрегат 7, технічний стан якого контролюється, редукційний клапан 8 дренажної магістралі, лічильник рідини 9, бак гідравлічний 10, манометри 11, фільтр 12. Установка працює наступним чином. Електродвигун 1 приводить в дію основний насос 2, який подає робочу рідину до гідророзподільника 3. При нейтральному положенні золотників секцій гідророзподільника 3 робоча рідина зливається до бака 10. Для перевірки агрегату 7 спочатку включають секцію гідророзподільника 3.1, яка подає робочу рідину до дренажної магістралі, тиск в якій обмежується спрацюванням клапана 5, який відрегульовано на тиск Р д = 0,24МПа, при цьому створюється замкнутий контур дренажної магістралі, який на вході забезпечується зворотнім клапаном 6, а на виході редукційним клапаном 8, тиск спрацювання якого Рр = 0,351 МПа. Після цього включають другу секцію гідророзподільника 3.2, яка розподіляє робочу рідину до основних отворів агрегату 7, який контролюється манометром 11, під номінальним тиском Рн=21,0МПа, проводячи таким чином опресування основних деталей рухомих з'єднань хитного вузла агрегату, перевіряючи їх стан за рахунок витоків робочої рідини через структурні зміни в деталях спряжень. Наявність витоків робочої рідини до корпусу гідроагрегату приводить до зростання тиску в дренажній магістралі і спрацювання редукційного клапана 8. Витоки через редукційний клапан 8 контролюються лічильником рідини 9 і вказують 1 UA 76996 U 5 на технічний стан структурних параметрів деталей рухомих з'єднань хитного вузла агрегату, що перевіряється, і зливаються до бака 10. Запропонований спосіб діагностування внутрішньої герметичності агрегатів об'ємних гідравлічних трансмісій проходить випробування в лабораторних умовах ДДАУ. Запропонований спосіб контролю значно підвищує точність контролю внутрішньої герметичності агрегатів об'ємного гідроприводу при їх випробуванні за рахунок створення дренажного тиску в картерних ємкостях агрегатів, технічний стан яких перевіряється. Запропонована корисна модель може бути багаторазово відтворена і використана як спосіб діагностування внутрішньої герметичності агрегатів об'ємного гідроприводу трансмісій. 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Спосіб діагностування внутрішньої герметичності агрегатів об'ємного гідроприводу трансмісій на стенді, що включає подачу робочої рідини під номінальним тиском одночасно до обох отворів (отвір магістралі високого і отвір магістралі низького тиску) агрегату, що перевіряється, які замикають основний гідравлічний контур в системі, який відрізняється тим, що до одного із дренажних отворів корпусу контрольованого агрегату попередньо подається робоча рідина під тиском в інтервалі 0,24-0,357 МПа. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
