Станція гідроприводу

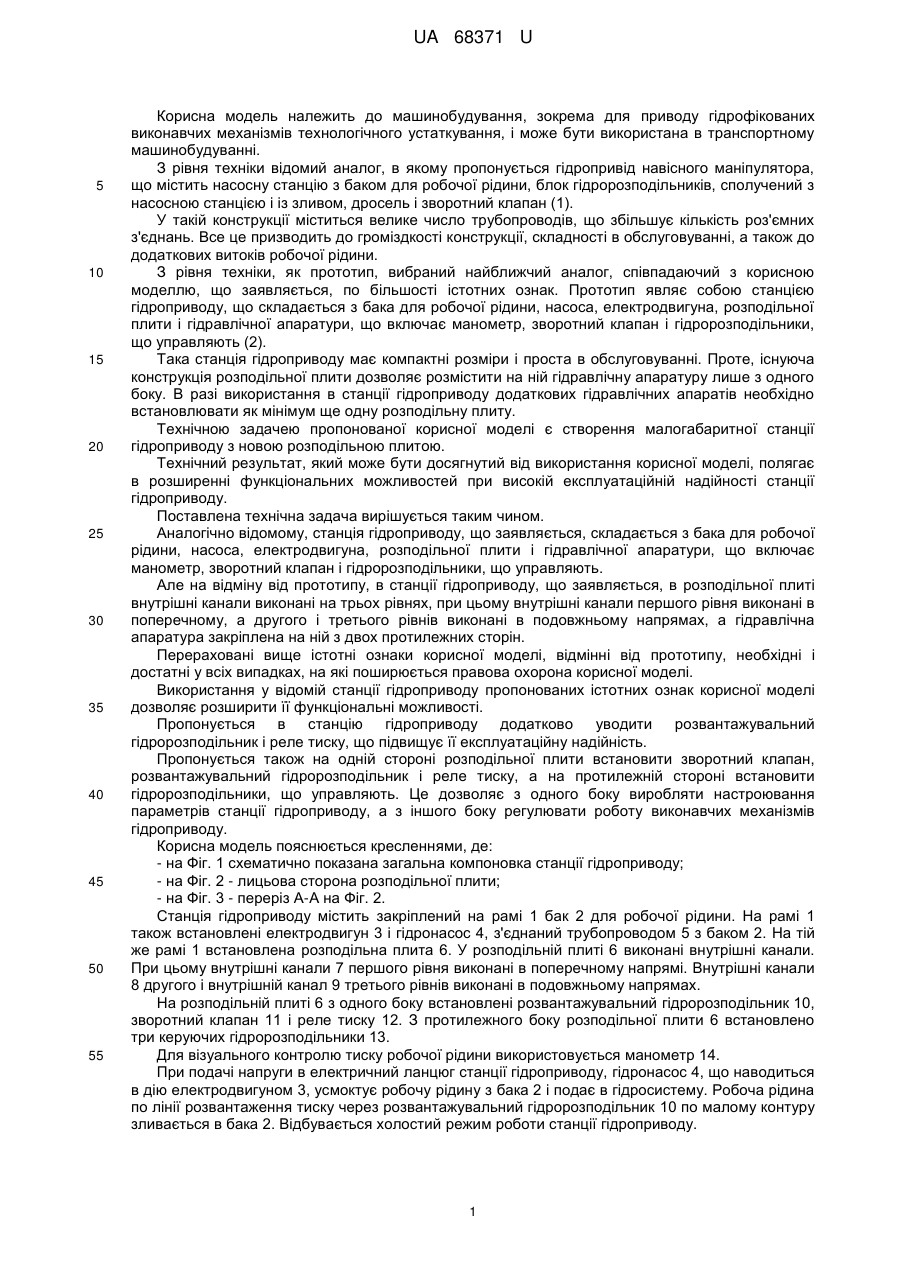

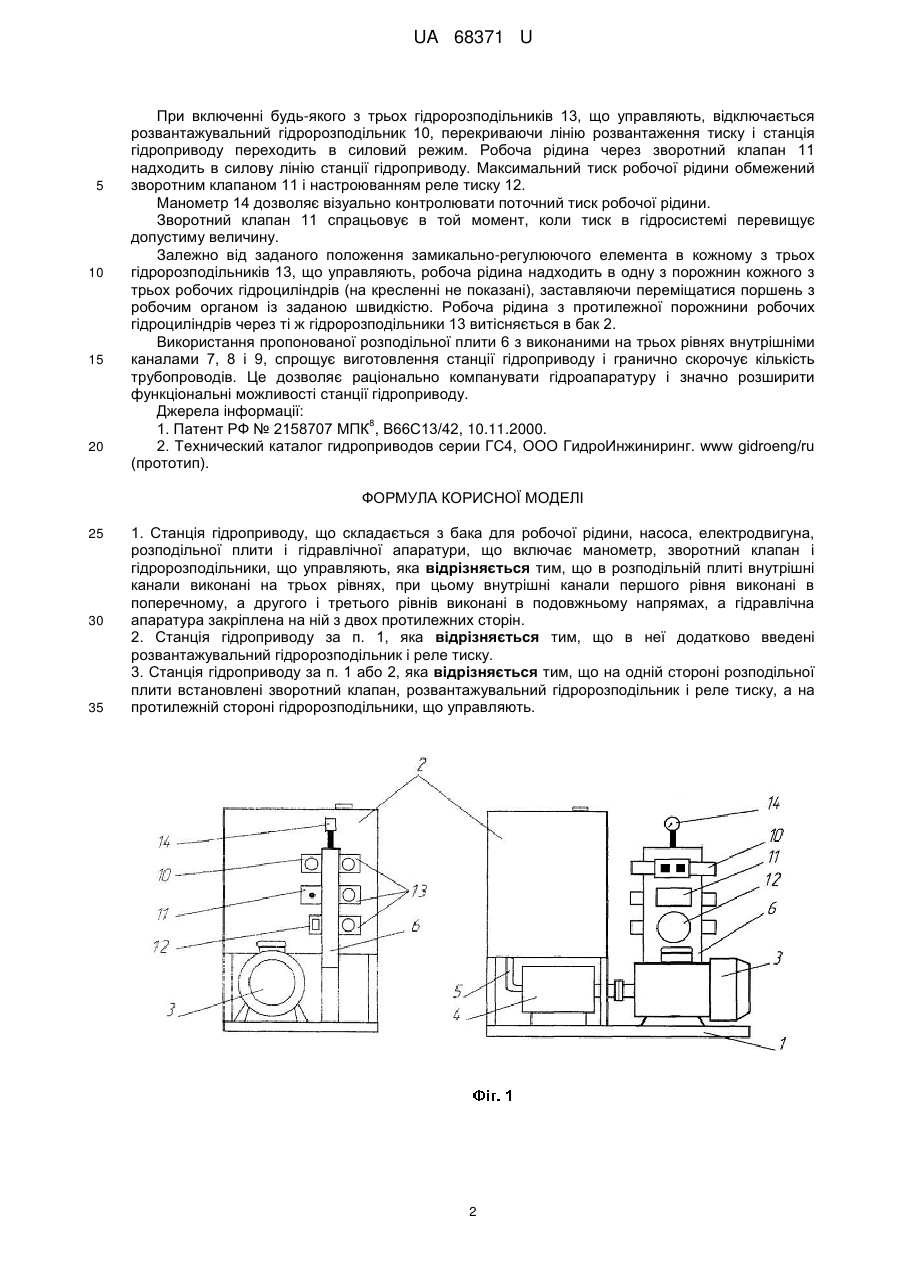

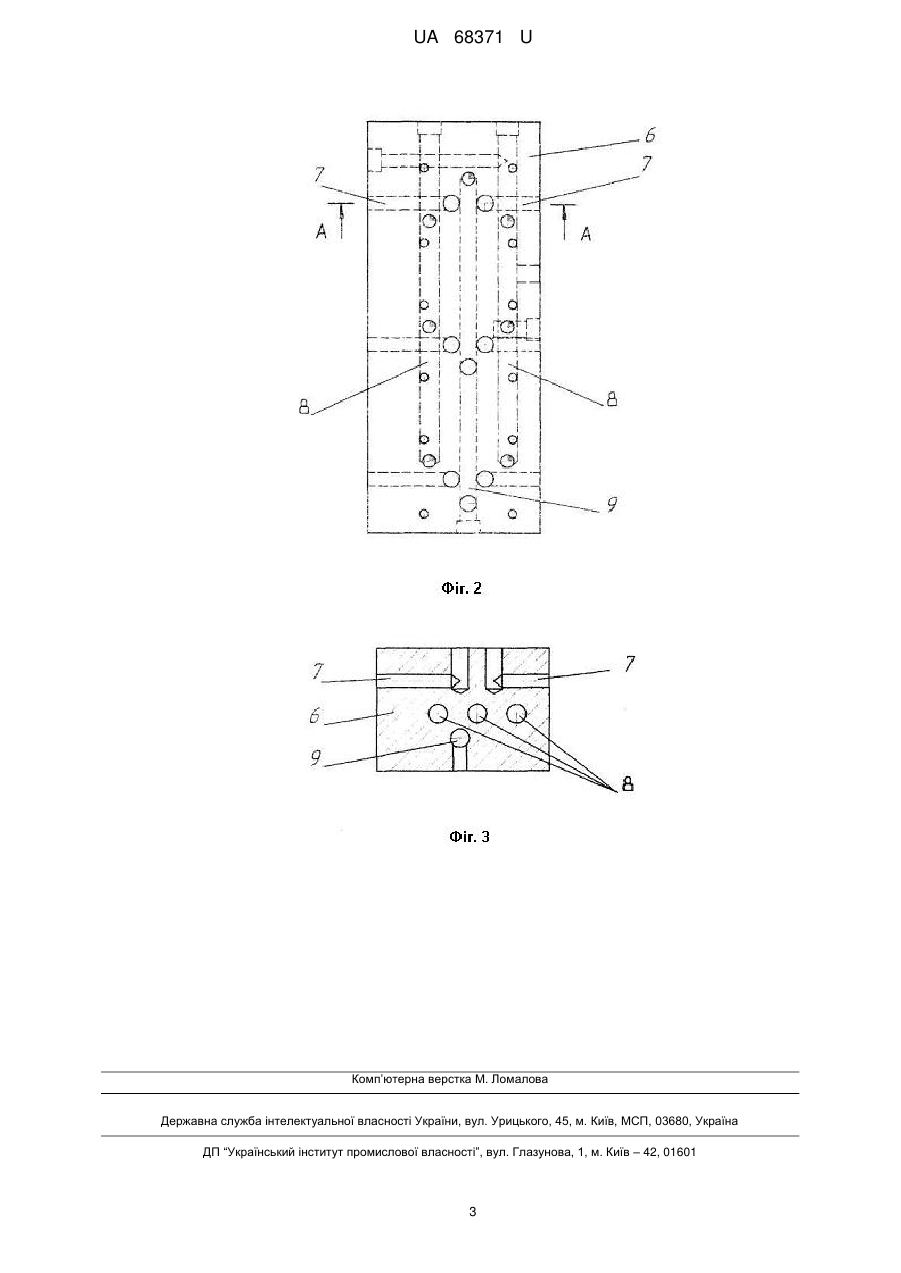

Реферат: UA 68371 U UA 68371 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до машинобудування, зокрема для приводу гідрофікованих виконавчих механізмів технологічного устаткування, і може бути використана в транспортному машинобудуванні. З рівня техніки відомий аналог, в якому пропонується гідропривід навісного маніпулятора, що містить насосну станцію з баком для робочої рідини, блок гідророзподільників, сполучений з насосною станцією і із зливом, дросель і зворотний клапан (1). У такій конструкції міститься велике число трубопроводів, що збільшує кількість роз'ємних з'єднань. Все це призводить до громіздкості конструкції, складності в обслуговуванні, а також до додаткових витоків робочої рідини. З рівня техніки, як прототип, вибраний найближчий аналог, співпадаючий з корисною моделлю, що заявляється, по більшості істотних ознак. Прототип являє собою станцією гідроприводу, що складається з бака для робочої рідини, насоса, електродвигуна, розподільної плити і гідравлічної апаратури, що включає манометр, зворотний клапан і гідророзподільники, що управляють (2). Така станція гідроприводу має компактні розміри і проста в обслуговуванні. Проте, існуюча конструкція розподільної плити дозволяє розмістити на ній гідравлічну апаратуру лише з одного боку. В разі використання в станції гідроприводу додаткових гідравлічних апаратів необхідно встановлювати як мінімум ще одну розподільну плиту. Технічною задачею пропонованої корисної моделі є створення малогабаритної станції гідроприводу з новою розподільною плитою. Технічний результат, який може бути досягнутий від використання корисної моделі, полягає в розширенні функціональних можливостей при високій експлуатаційній надійності станції гідроприводу. Поставлена технічна задача вирішується таким чином. Аналогічно відомому, станція гідроприводу, що заявляється, складається з бака для робочої рідини, насоса, електродвигуна, розподільної плити і гідравлічної апаратури, що включає манометр, зворотний клапан і гідророзподільники, що управляють. Але на відміну від прототипу, в станції гідроприводу, що заявляється, в розподільної плиті внутрішні канали виконані на трьох рівнях, при цьому внутрішні канали першого рівня виконані в поперечному, а другого і третього рівнів виконані в подовжньому напрямах, а гідравлічна апаратура закріплена на ній з двох протилежних сторін. Перераховані вище істотні ознаки корисної моделі, відмінні від прототипу, необхідні і достатні у всіх випадках, на які поширюється правова охорона корисної моделі. Використання у відомій станції гідроприводу пропонованих істотних ознак корисної моделі дозволяє розширити її функціональні можливості. Пропонується в станцію гідроприводу додатково уводити розвантажувальний гідророзподільник і реле тиску, що підвищує її експлуатаційну надійність. Пропонується також на одній стороні розподільної плити встановити зворотний клапан, розвантажувальний гідророзподільник і реле тиску, а на протилежній стороні встановити гідророзподільники, що управляють. Це дозволяє з одного боку виробляти настроювання параметрів станції гідроприводу, а з іншого боку регулювати роботу виконавчих механізмів гідроприводу. Корисна модель пояснюється кресленнями, де: - на Фіг. 1 схематично показана загальна компоновка станції гідроприводу; - на Фіг. 2 - лицьова сторона розподільної плити; - на Фіг. 3 - переріз А-А на Фіг. 2. Станція гідроприводу містить закріплений на рамі 1 бак 2 для робочої рідини. На рамі 1 також встановлені електродвигун 3 і гідронасос 4, з'єднаний трубопроводом 5 з баком 2. На тій же рамі 1 встановлена розподільна плита 6. У розподільній плиті 6 виконані внутрішні канали. При цьому внутрішні канали 7 першого рівня виконані в поперечному напрямі. Внутрішні канали 8 другого і внутрішній канал 9 третього рівнів виконані в подовжньому напрямах. На розподільній плиті 6 з одного боку встановлені розвантажувальний гідророзподільник 10, зворотний клапан 11 і реле тиску 12. З протилежного боку розподільної плити 6 встановлено три керуючих гідророзподільники 13. Для візуального контролю тиску робочої рідини використовується манометр 14. При подачі напруги в електричний ланцюг станції гідроприводу, гідронасос 4, що наводиться в дію електродвигуном 3, усмоктує робочу рідину з бака 2 і подає в гідросистему. Робоча рідина по лінії розвантаження тиску через розвантажувальний гідророзподільник 10 по малому контуру зливається в бака 2. Відбувається холостий режим роботи станції гідроприводу. 1 UA 68371 U 5 10 15 20 При включенні будь-якого з трьох гідророзподільників 13, що управляють, відключається розвантажувальний гідророзподільник 10, перекриваючи лінію розвантаження тиску і станція гідроприводу переходить в силовий режим. Робоча рідина через зворотний клапан 11 надходить в силову лінію станції гідроприводу. Максимальний тиск робочої рідини обмежений зворотним клапаном 11 і настроюванням реле тиску 12. Манометр 14 дозволяє візуально контролювати поточний тиск робочої рідини. Зворотний клапан 11 спрацьовує в той момент, коли тиск в гідросистемі перевищує допустиму величину. Залежно від заданого положення замикально-регулюючого елемента в кожному з трьох гідророзподільників 13, що управляють, робоча рідина надходить в одну з порожнин кожного з трьох робочих гідроциліндрів (на кресленні не показані), заставляючи переміщатися поршень з робочим органом із заданою швидкістю. Робоча рідина з протилежної порожнини робочих гідроциліндрів через ті ж гідророзподільники 13 витісняється в бак 2. Використання пропонованої розподільної плити 6 з виконаними на трьох рівнях внутрішніми каналами 7, 8 і 9, спрощує виготовлення станції гідроприводу і гранично скорочує кількість трубопроводів. Це дозволяє раціонально компанувати гідроапаратуру і значно розширити функціональні можливості станції гідроприводу. Джерела інформації: 8 1. Патент РФ № 2158707 МПК , В66С13/42, 10.11.2000. 2. Технический каталог гидроприводов серии ГС4, ООО ГидроИнжиниринг. www gidroeng/ru (прототип). ФОРМУЛА КОРИСНОЇ МОДЕЛІ 25 30 35 1. Станція гідроприводу, що складається з бака для робочої рідини, насоса, електродвигуна, розподільної плити і гідравлічної апаратури, що включає манометр, зворотний клапан і гідророзподільники, що управляють, яка відрізняється тим, що в розподільній плиті внутрішні канали виконані на трьох рівнях, при цьому внутрішні канали першого рівня виконані в поперечному, а другого і третього рівнів виконані в подовжньому напрямах, а гідравлічна апаратура закріплена на ній з двох протилежних сторін. 2. Станція гідроприводу за п. 1, яка відрізняється тим, що в неї додатково введені розвантажувальний гідророзподільник і реле тиску. 3. Станція гідроприводу за п. 1 або 2, яка відрізняється тим, що на одній стороні розподільної плити встановлені зворотний клапан, розвантажувальний гідророзподільник і реле тиску, а на протилежній стороні гідророзподільники, що управляють. 2 UA 68371 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
