Пристрій в. тищенка для розробки тонких крутих вугільних пластів на виходах

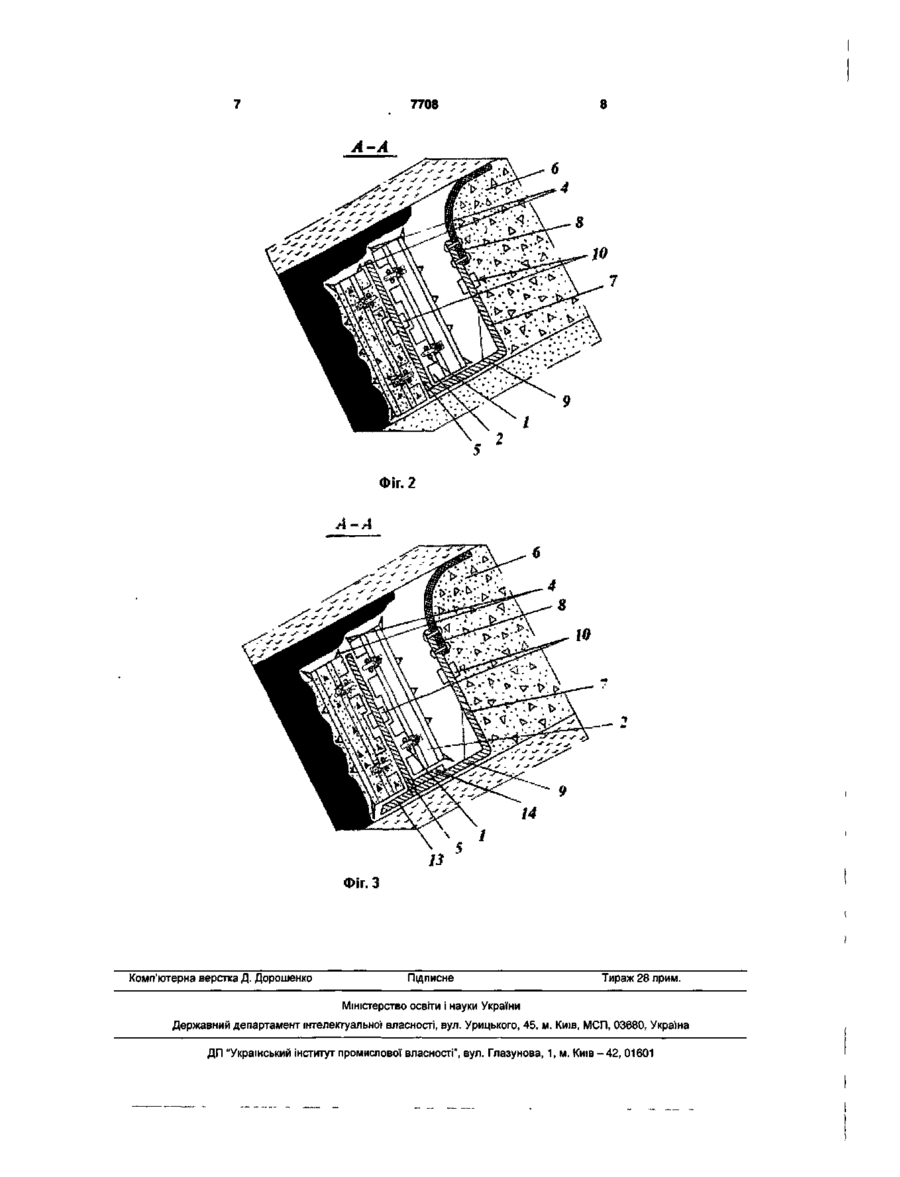

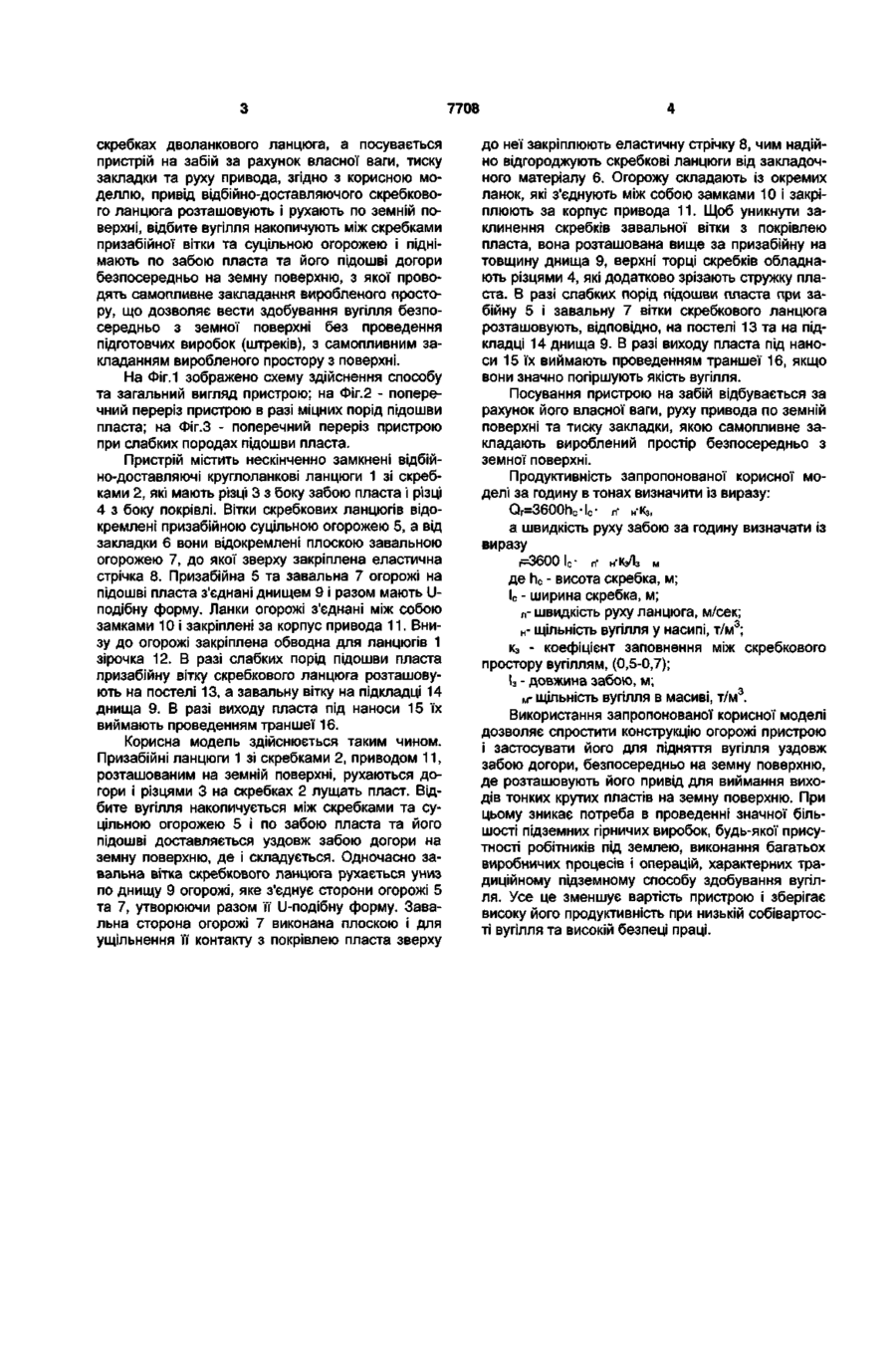

Пристрій для розробки тонких крутих вугільних пластів на виходах, що містить нескінченно замкнені відбійні круглоланкові ланцюги зі скреб ками, оснащеними різцями, багатоланкову огорожу з плоскою призабійною стороною та сферичною багатоланковою - з завального боку, привід, який відрізняється тим, що призабійна сторона огорожі виконана суцільною, а завальна сторона плоскою, з закріпленою до неї зверху еластичною стрічкою, огорожі з'єднані на рівні підошви пласта днищем і разом мають U-подібну форму. Корисна модель належить до гірничої промисловості і може бути застосованою при добуванні вугілля на тонких крутих пластах, які виходять на земну поверхню або під наноси. Відомий пристрій для здобування вугілля на тонких крутих пластах, який містить нескінченнозамкнені круглоланкові ланцюги зі скребками, оснащеними різцями з боку пласта, багатоланкову огорожу, плоска призабійна сторона якої розділяє вітки скребкового ланцюга і має вікна, а завальна її сторона сферичної форми відгороджує пристрій від закладки і утворена із окремих елементів, з'єднаних шарнірно. [Пат. України, 38028 А, МПК7 Е21С 41/16, опубл. 15.05.2001, Бюл. Промислова власність, № 4, 2001 p., Фіг.5, 10, 15, 19 ]. Недоліками відомого пристрою для здобування вугілля на тонких крутих пластах полягає в тому, що при наявності вікон у розподільчій ланцюги огорожі неможливо застосувати для підняття відбитого вугілля догори, тому що воно просипається через вікна в огорожі і самопливно рухається униз на відкотний штрек, його привід розташований на вентиляційному штреку, огорожа має складну конструкцію, що призводить до підвищення вартості пристрою та собівартості вугілля. Відомий спосіб видобування вугілля на тонких крутих пластах без присутності робітників у забої та без його кріплення, з повним закладанням виробленого простору, у якому лущіння пласта виконують бокові різці на скребках дволанкового ланцюга, а посувається пристрій на забій за рахунок власної ваги, тиску закладки та руху привода. [Пат. України, 38028 А, МПК7 Е21С 41/16, опубл. 15.05.2001, Бюл. Промислова власність, № 4, 2001 Р-]. Недоліком способу є неможливість застосувати його для виймання тонких крутих пластів на виходах при відсутності відкотного штреку і нездатності пристрою піднімати відбите вугілля догори. В основу корисної моделі поставлена задача створення такого пристрою, у якому завдяки новому конструктивному виконанню та розташуванню огорожі і привода досягається зменшення кількості проведення гірничих виробок та виробничих процесів і операцій, характерних традиційному підземному способу здобування вугілля, і завдяки цьому зменшується вартість пристрою та собівартість вугілля при збереженні високої його продуктивності. Поставлене завдання досягається тим, що у пристрої для розробки тонких крутих вугільних пластів на виходах, що містить нескінченно замкнені відбійні круглоланкові ланцюги зі скребками, оснащеними різцями, багатоланкову огорожу з плоскою призабійною стороною та сферичною багатоланковою - з завального боку, привід, згідно з корисною моделлю, призабійна сторона огорожі виконана суцільною, а завальна сторона - плоскою, з закріпленою до неї зверху еластичною стрічкою, огорожі з'єднані на рівні підошви пласта днищем і разом мають U-подібну форму, а в способі видобування вугілля на тонких крутих пластах з повним закладанням виробленого простору, у якому лущіння пласта виконують бокові різці на 00 о 7708 скребках дволанкового ланцюга, а посувається пристрій на забій за рахунок власної ваги, тиску закладки та руху привода, згідно з корисною моделлю, привід відбійно-доставляючого скребкового ланцюга розташовують і рухають по земній поверхні, відбите вугілля накопичують між скребками призабійної вітки та суцільною огорожею і піднімають по забою пласта та його підошві догори безпосередньо на земну поверхню, з якої проводять самопливне закладання виробленого простору, що дозволяє вести здобування вугілля безпосередньо з земної поверхні без проведення підготовчих виробок (штреків), з самопливним закладанням виробленого простору з поверхні. На Фіг.1 зображено схему здійснення способу та загальний вигляд пристрою; на Фіг.2 - поперечний переріз пристрою в разі міцних порід підошви пласта; на Фіг.З - поперечний переріз пристрою при слабких породах підошви пласта. Пристрій містить нескінченно замкнені відбійно-доставляючі круглоланкові ланцюги 1 зі скребками 2, які мають різці 3 з боку забою пласта і різці 4 з боку покрівлі. Вітки скребкових ланцюгів відокремлені призабійною суцільною огорожею 5, а від закладки 6 вони відокремлені плоскою завальною огорожею 7, до якої зверху закріплена еластична стрічка 8. Призабійна 5 та завальна 7 огорожі на підошві пласта з'єднані днищем 9 і разом мають Uподібну форму. Ланки огорожі з'єднані між собою замками 10 і закріплені за корпус привода 11. Внизу до огорожі закріплена обводна для ланцюгів 1 зірочка 12. В разі слабких порід підошви пласта призабійну вітку скребкового ланцюга розташовують на постелі 13, а завальну вітку на підкладці 14 днища 9. В разі виходу пласта під наноси 15 їх виймають проведенням траншеї 16. Корисна модель здійснюється таким чином. Призабійні ланцюги 1 зі скребками 2, приводом 11, розташованим на земній поверхні, рухаються догори і різцями 3 на скребках 2 лущать пласт. Відбите вугілля накопичується між скребками та суцільною огорожею 5 і по забою пласта та його підошві доставляється уздовж забою догори на земну поверхню, де і складується. Одночасно завальна вітка скребкового ланцюга рухається униз по днищу 9 огорожі, яке з'єднує сторони огорожі 5 та 7, утворюючи разом її U-подібну форму. Завальна сторона огорожі 7 виконана плоскою і для ущільнення її контакту з покрівлею пласта зверху до неї закріплюють еластичну стрічку 8, чим надійно відгороджують скребкові ланцюги від закладочного матеріалу 6. Огорожу складають із окремих ланок, які з'єднують між собою замками 10 і закріплюють за корпус привода 11. Щоб уникнути заклинення скребків завальної вітки з покрівлею пласта, вона розташована вище за призабійну на товщину днища 9, верхні торці скребків обладнають різцями 4, які додатково зрізають стружку пласта. В разі слабких порід підошви пласта при забійну 5 і завальну 7 вітки скребкового ланцюга розташовують, відповідно, на постелі 13 та на підкладці 14 днища 9. В разі виходу пласта під наноси 15 їх виймають проведенням траншеї 16, якщо вони значно погіршують якість вугілля. Посування пристрою на забій відбувається за рахунок його власної ваги, руху привода по земній поверхні та тиску закладки, якою самопливне закладають вироблений простір безпосередньо з земної поверхні. Продуктивність запропонованої корисної моделі за годину в тонах визначити із виразу: Qr=3600h c -l c л- н-Кз, а швидкість руху забою за годину визначати із виразу F3600IC Л- Н-КЗ/ІЗ М де ho - висота скребка, м; Іс - ширина скребка, м; л- швидкість руху ланцюга, м/сек; н- щільність вугілля у насипі, т/м3; Кз - коефіцієнт заповнення між скребкового простору вугіллям, (0,5-0,7); Із - довжина забою, м; м- щільність вугілля в масиві, т/м3. Використання запропонованої корисної моделі дозволяє спростити конструкцію огорожі пристрою і застосувати його для підняття вугілля уздовж забою догори, безпосередньо на земну поверхню, де розташовують його привід для виймання виходів тонких крутих пластів на земну поверхню. При цьому зникає потреба в проведенні значної більшості підземних гірничих виробок, будь-якої присутності робітників під землею, виконання багатьох виробничих процесів і операцій, характерних традиційному підземному способу здобування вугілля. Усе це зменшує вартість пристрою і зберігає високу його продуктивність при низькій собівартості вугілля та високій безпеці праці. Г-ЧФ 80ZZ 7708 A-A 4 Фіг. 2 Л -Л б Фіг. З Комп'ютерна верстка Д. Дорошенко Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ-42, 01601
